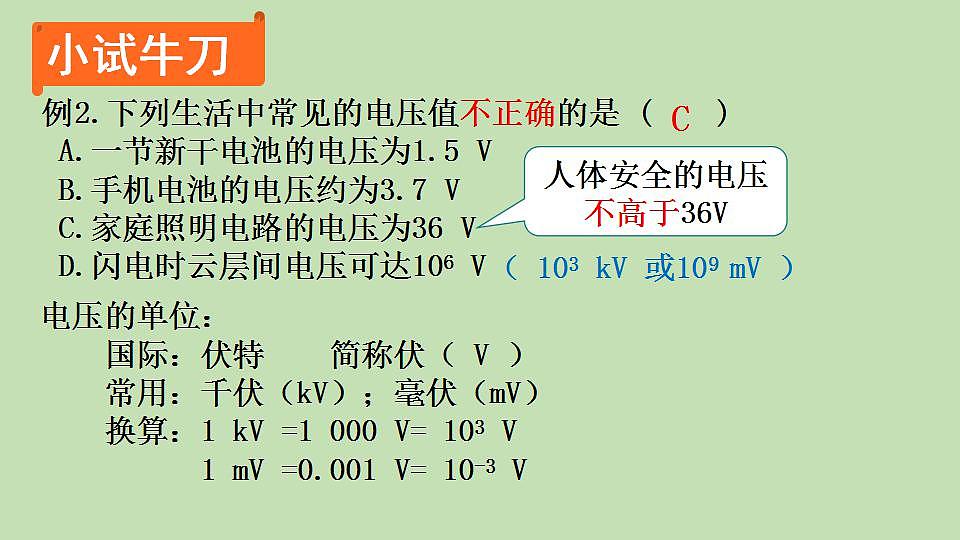

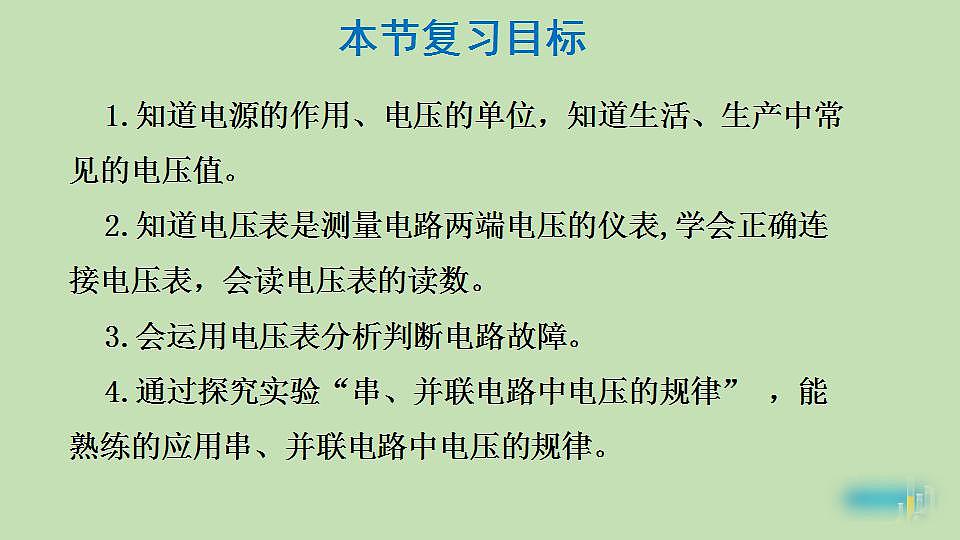

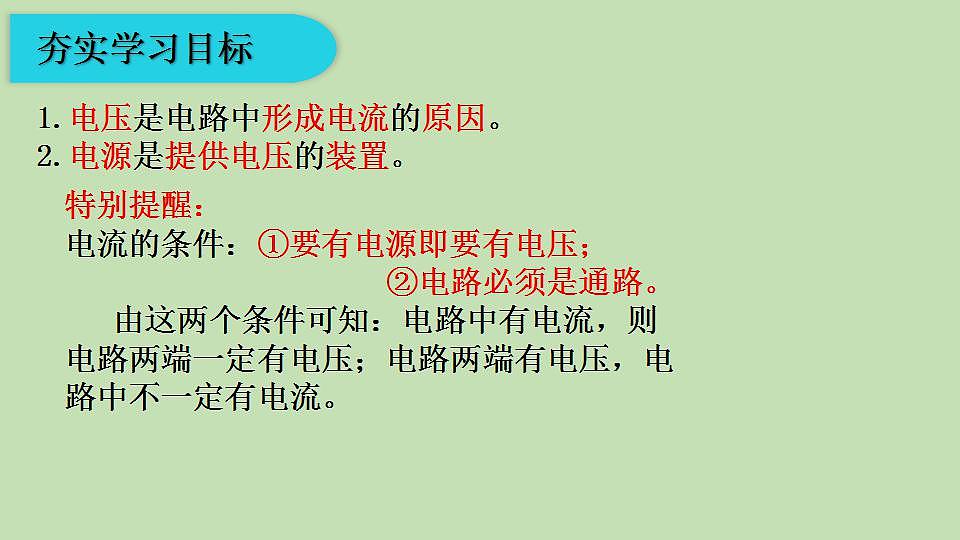

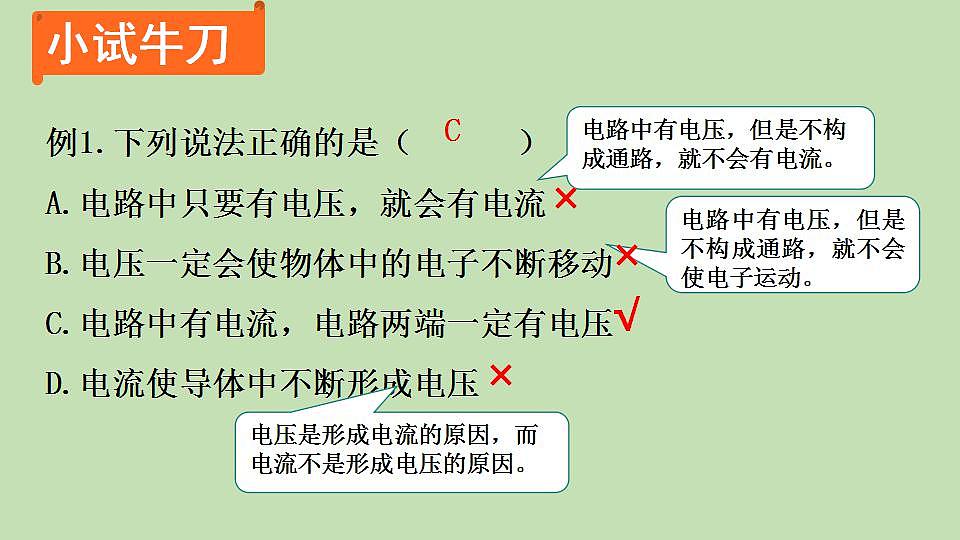

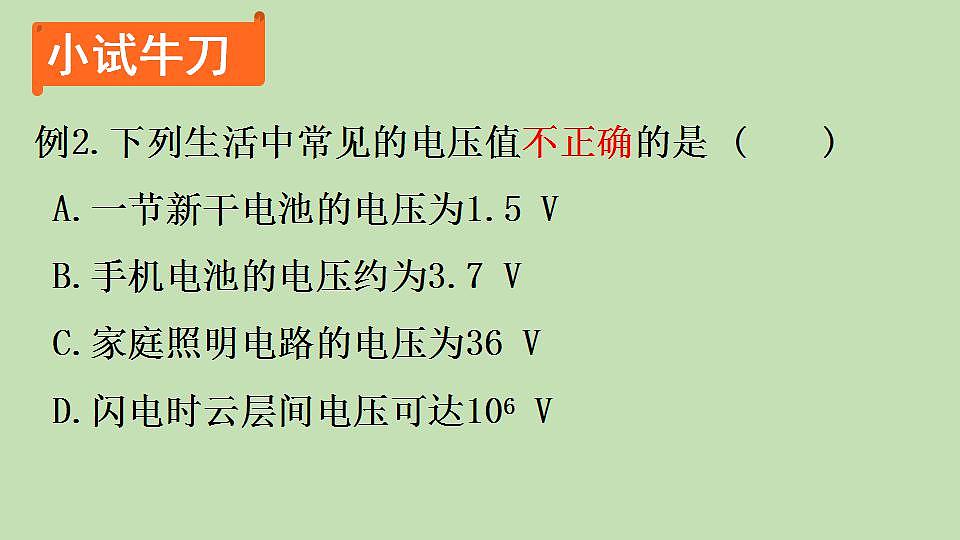

电 压金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？1.知道电源的作用、电压的单位，知道生活、生产中常见的电压值。2.知道电压表是测量电路两端电压的仪表,学会正确连接电压表，会读电压表的读数。3.会运用电压表分析判断电路故障。4.通过探究实验“串、并联电路中电压的规律” ，能熟练的应用串、并联电路中电压的规律。本节复习目标例1.下列说法正确的是（ ）A.电路中只要有电压，就会有电流B.电压一定会使物体中的电子不断移动C.电路中有电流，电路两端一定有电压D.电流使导体中不断形成电压C电路中有电压，但是不构成通路，就不会有电流。电路中有电压，但是不构成通路，就不会使电子运动。电压是形成电流的原因，而电流不是形成电压的原因。×××√1.电压是电路中形成电流的原因。2.电源是提供电压的装置。特别提醒：电流的条件：①要有电源即要有电压； ②电路必须是通路。 由这两个条件可知：电路中有电流，则电路两端一定有电压；电路两端有电压，电路中不一定有电流。例2.下列生活中常见的电压值不正确的是 (　　) A.一节新干电池的电压为1.5 V B.手机电池的电压约为3.7 V C.家庭照明电路的电压为36 V D.闪电时云层间电压可达106 V生活中的电压值石英手表用的氧化银电池（1.5V）一节干电池（1.5V）一节铅蓄电池（2V）手机电池（3.7V）家用电动车工作电压（一般36V、48V/60V）我国家庭电路电压（220V）发生闪电时，云层间的电压（可达 106kV）例2.下列生活中常见的电压值不正确的是 (　　) A.一节新干电池的电压为1.5 V B.手机电池的电压约为3.7 V C.家庭照明电路的电压为36 V D.闪电时云层间电压可达106 VC　人体安全的电压不高于36V电压的单位：　　国际：伏特 简称伏（ V ）　　常用：千伏（kV）；毫伏（mV）　　换算：1 kV =1 000 V= 103 V　　　　　1 mV =0.001 V= 10-3 V（ 103 kV 或109 mV ）例3.将下图中的元件连接起来，其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L2连接电路时遵照“先串后并”的顺序。特别提醒：电路的连接方法:首先按题意将用电器连接完整;其次再将电压表并联到被测电路两端;最后检查电压表量程是否选择正确,正负接线柱是否连接正确即可。在画电路图时要做到电路图中各元件与电路中各元件一一对应。①明确电压表的量程和分度值②根据指针偏转的位置进行读数量程 0~3V每一小格 0.1V甲：0.1V×7=0.7 V量程 0~15V每一小格 0.5V乙：0.5V×7=3.5 V甲乙例4.如图所示，甲、乙两电压表所测电压值为多少？B 特别提醒：通过对比电压表与电流表的使用，理解电压表的正确使用规则：特别提醒：通过对比电压表与电流表的使用，理解电压表的正确使用规则：D 例6.如图所示，闭合开关S后，两个灯泡都不发光。为查找电路故障，把电压表并联在L1两端，闭合开关后电压表无示数，把电压表并联在L2两端，闭合开关后电压表有示数（接近电源两端电压），由此可知断路的部位是______两点之间（填图中的字母）。分析：两个电灯是串联，两个灯都不发光，可能是发生了断路；把电压表并联在L1两端，闭合开关后电压表无示数，说明L1被短路或其他部位断路；把电压表并联在L2两端，闭合开关后电压表有示数（且接近电源电压），说明L2发生了断路，其他部位连接完好。综合上述两种情况，可判断是灯L2处发生了断路。答案：cd例7.小刚和小丽用如图所示的器材“探究串联电路的电压关系”：(1)小刚正确测出L1两端的电压U1＝2.4 V,在测L2两端的电压时，小刚打算采用以下方法：电压表所接的B 接点不动，只断开A 接点，并改接到C 接点上，此操作可能会导致电压表出现的现象是__________________；电压表指针反向偏转(2)小刚又按正确的方法测出了L2的电压U2＝1.6 V，AC间电压如图丙所示，读出UAC＝__V，并得出了实验的最终结论。实验结论为：_________________________________________。(3)此实验依然存在着一定的缺陷，你的改进方法是：______________________________。4串联电路的总电压等于各用电器两端电压之和换不同规格的灯泡进行多次试验分析：从电路图可知L1与L2串联。看出V1测量的是L1两端的电压U1，V2测量的是L2两端的电压U2，由题意可知：U1=9V，U2=3.8V，由串联电路中电压关系可得：U=U1+U2=9V+3.8V=12.8V；例8.如图所示电路中，电源电压不变，闭合开关后，电压表V1的示数为9伏，电压表V2的示数为3.8伏，则灯L1两端的电压为__V，则灯L2两端的电压为____V，则电源的电压为______V。93.812.8例9.如图所示，灯泡L1比L2亮，电压表V2的示数为6 V，下列说法正确的是(　　) A．电压表V1的示数为6 V B．电压表V1的示数大于6 V C．电压表V的示数小于6 V D．电压表V的示数大于6 VA1.串联电路电压特点：电源两端电压等于各用电器两端电压之和，即U＝U1＋U2＋…＋Un。2.并联电路电压特点：电源两端电压等于各支路用电器两端电压，即U＝U1＝U2＝…＝Un。注：串联电路里各用电器两端的电压不一定相等，但电路两端的总电压等于各用电器两端的电压之和，因为每一用电器两端电压都是电源电压的一部分。1.电压是电路中形成电流的原因。2.电源是提供电压的装置。3. 电压的符号:U;4.单位:伏特(V)、千伏(kV)、毫伏(mV)， 换算关系为：1 kV＝103 V、1 mV＝10－3 V。5.串联电路电压特点：串联电路中，电源两端电压等于各用电器两端电压之和，即U＝U1＋U2＋…＋Un。6.并联电路电压特点：在并联电路中，电源两端电压等于各支路用电器两端电压，即U＝U1＝U2＝…＝Un。谢谢聆听
