江苏省2025九年级物理上册第十四章欧姆定律综合素质评价试卷及答案（苏科版）

这是一份江苏省2025九年级物理上册第十四章欧姆定律综合素质评价试卷及答案（苏科版），共20页。

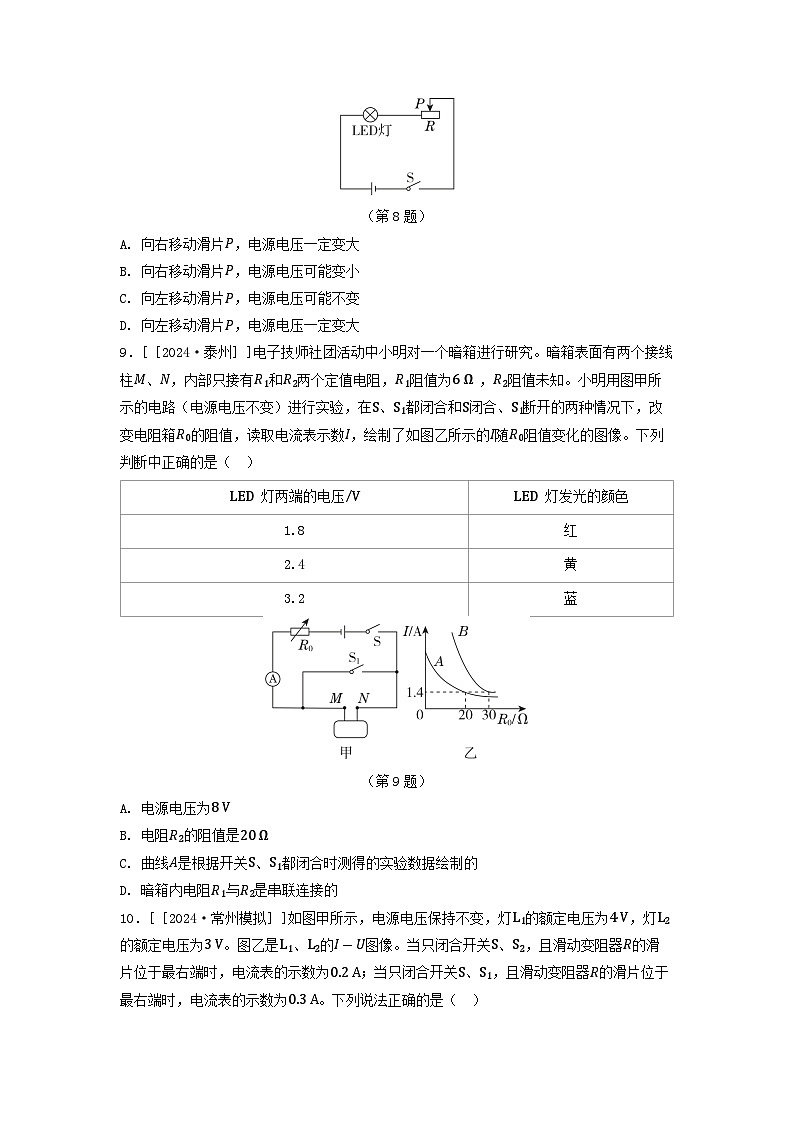

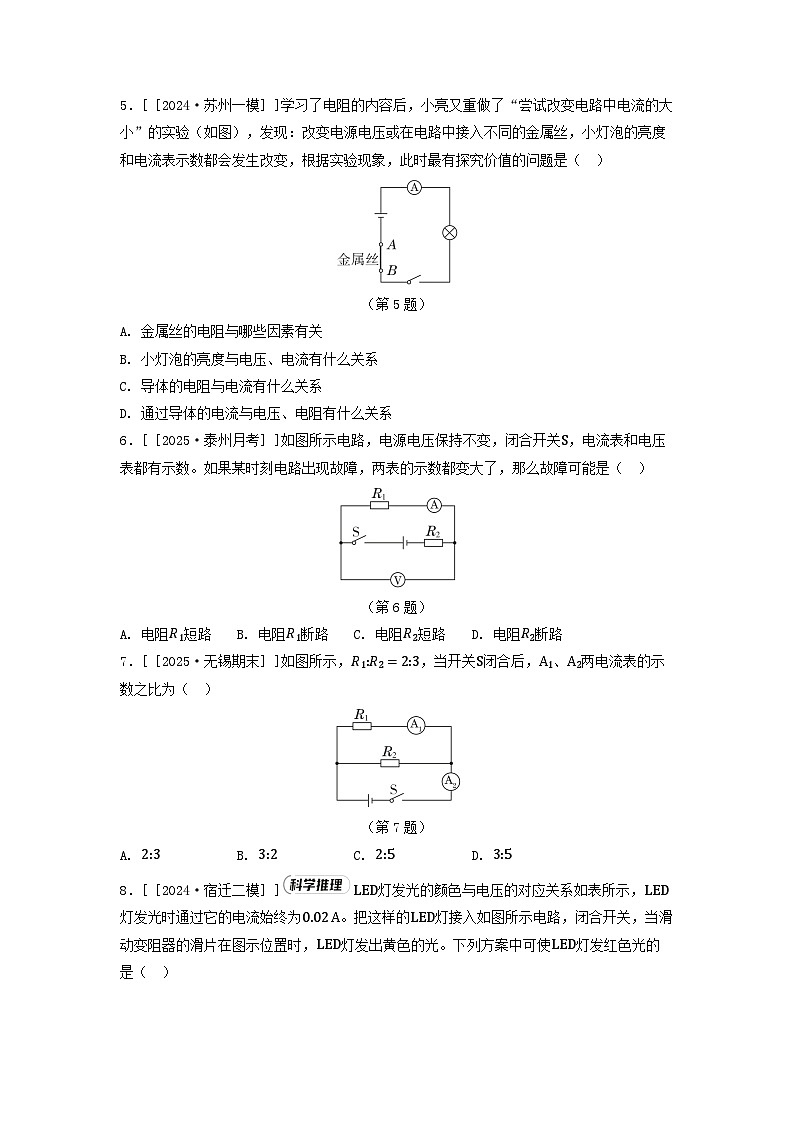

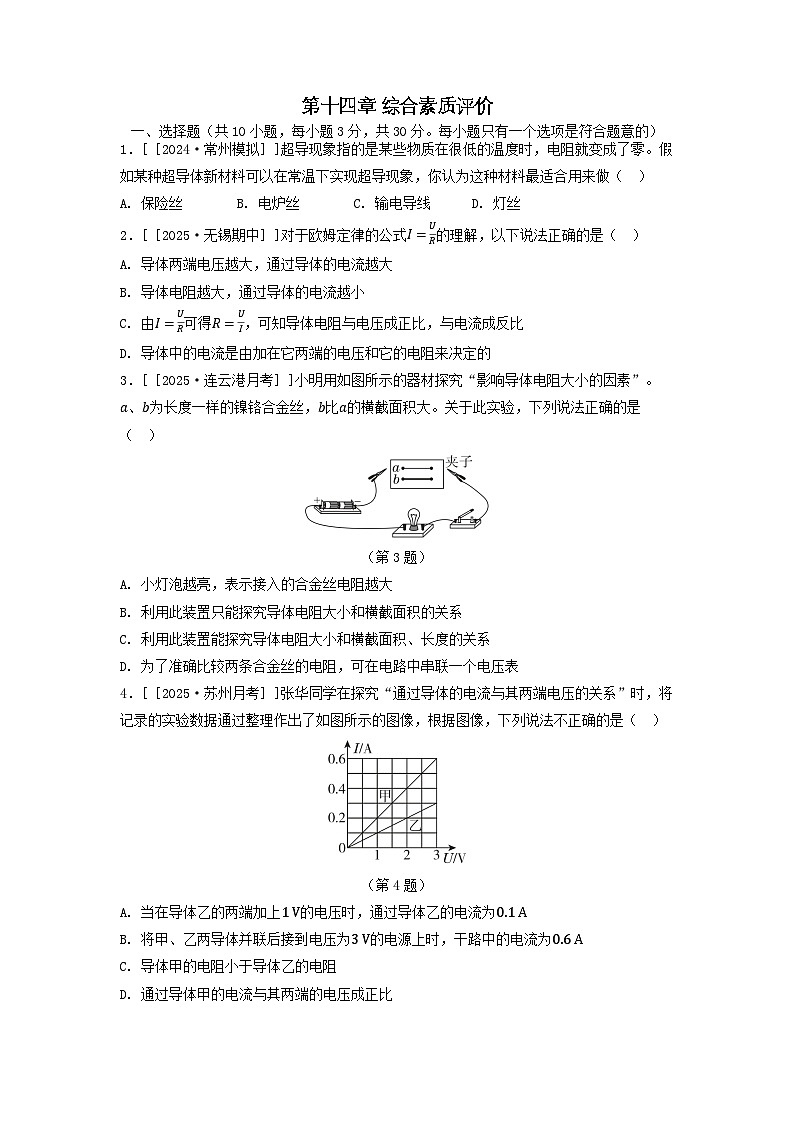

第十四章 综合素质评价 一、选择题（共10小题，每小题3分，共30分。每小题只有一个选项是符合题意的） 1．[［2024·常州模拟］]超导现象指的是某些物质在很低的温度时，电阻就变成了零。假如某种超导体新材料可以在常温下实现超导现象，你认为这种材料最适合用来做（ ） A. 保险丝 B. 电炉丝 C. 输电导线 D. 灯丝 2．[［2025·无锡期中］]对于欧姆定律的公式I=UR的理解，以下说法正确的是（ ） A. 导体两端电压越大，通过导体的电流越大 B. 导体电阻越大，通过导体的电流越小 C. 由I=UR可得R=UI，可知导体电阻与电压成正比，与电流成反比 D. 导体中的电流是由加在它两端的电压和它的电阻来决定的 3．[［2025·连云港月考］]小明用如图所示的器材探究“影响导体电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ） （第3题） A. 小灯泡越亮，表示接入的合金丝电阻越大 B. 利用此装置只能探究导体电阻大小和横截面积的关系 C. 利用此装置能探究导体电阻大小和横截面积、长度的关系 D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表 4．[［2025·苏州月考］]张华同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是（ ） （第4题） A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.6 A C. 导体甲的电阻小于导体乙的电阻 D. 通过导体甲的电流与其两端的电压成正比 5．[［2024·苏州一模］]学习了电阻的内容后，小亮又重做了“尝试改变电路中电流的大小”的实验（如图），发现：改变电源电压或在电路中接入不同的金属丝，小灯泡的亮度和电流表示数都会发生改变，根据实验现象，此时最有探究价值的问题是（ ） （第5题） A. 金属丝的电阻与哪些因素有关 B. 小灯泡的亮度与电压、电流有什么关系 C. 导体的电阻与电流有什么关系 D. 通过导体的电流与电压、电阻有什么关系 6．[［2025·泰州月考］]如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ） （第6题） A. 电阻R1短路 B. 电阻R1断路 C. 电阻R2短路 D. 电阻R2断路 7．[［2025·无锡期末］]如图所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为（ ） （第7题） A. 2:3 B. 3:2 C. 2:5 D. 3:5 8．[［2024·宿迁二模］]LED灯发光的颜色与电压的对应关系如表所示，LED灯发光时通过它的电流始终为0.02 A。把这样的LED灯接入如图所示电路，闭合开关，当滑动变阻器的滑片在图示位置时，LED灯发出黄色的光。下列方案中可使LED灯发红色光的是（ ） （第8题） A. 向右移动滑片P，电源电压一定变大 B. 向右移动滑片P，电源电压可能变小 C. 向左移动滑片P，电源电压可能不变 D. 向左移动滑片P，电源电压一定变大 9．[［2024·泰州］]电子技师社团活动中小明对一个暗箱进行研究。暗箱表面有两个接线柱M、N，内部只接有R1和R2两个定值电阻，R1阻值为6 Ω ，R2阻值未知。小明用图甲所示的电路（电源电压不变）进行实验，在S、S1都闭合和S闭合、S1断开的两种情况下，改变电阻箱R0的阻值，读取电流表示数I，绘制了如图乙所示的I随R0阻值变化的图像。下列判断中正确的是（ ） （第9题） A. 电源电压为8 V B. 电阻R2的阻值是20 Ω C. 曲线A是根据开关S、S1都闭合时测得的实验数据绘制的 D. 暗箱内电阻R1与R2是串联连接的 10．[［2024·常州模拟］]如图甲所示，电源电压保持不变，灯L1的额定电压为4 V，灯L2的额定电压为3 V。图乙是L1、L2的I-U图像。当只闭合开关S、S2，且滑动变阻器R的滑片位于最右端时，电流表的示数为0.2 A；当只闭合开关S、S1，且滑动变阻器R的滑片位于最右端时，电流表的示数为0.3 A。下列说法正确的是（ ） （第10题） A. 只闭合开关S、S2，灯L2和滑动变阻器串联 B. 灯丝电阻随电压的增大而减小 C. 滑动变阻器的最大阻值为10 Ω D. 电源电压为8 V 二、填空题（共5小题，每空2分，共26分） 11．[［2024·南京建邺区模拟］]如图为正在发光的二极管，它由_ _ _ _ _ _ （选填“超导体”或“半导体”）材料制成，具有_ _ 导电性。 （第11题） 12．[［2025·无锡期末］]在“设计和制作一个模拟调光灯”的活动中，提供的器材有：直流电源（电压恒为9 V）、小灯泡(2.5 V 0.5 A)、灯座、开关、铅笔芯、电阻箱(0～9 999 Ω 1 A)各一个，导线、金属回形针若干。小明设计并连接了如图所示的电路，小红认为在调节过程中为了避免烧坏小灯泡，可以用提供的器材中的_ _ _ _ _ _ 替换铅笔芯接入电路，并调节其电阻至少为Ω 。 （第12题） 13．[［2024·泰州三模］]一串小彩灯，每个小彩灯规格为“4 V 0.2 A”，如图所示，在正常情况下，细金属丝由于表面的氧化铜而与灯丝导电支架不导通，当加上200 V以上电压时，氧化铜被击穿，细金属丝与灯丝导电支架导通。已知灯丝冷时电阻为2 Ω ，热时电阻为20 Ω ，将一串这样的小彩灯串联在220 V电路中，在使小彩灯正常发光的情况下，应串联个小彩灯，此时电路总电阻为_ _ _ _ Ω 。其中一只小彩灯灯丝烧断瞬间，细金属丝两端电压达到_ _ V，故细金属丝与灯丝导电支架导通，保证其他小彩灯继续发光，此时其他每个小彩灯两端的电压会_ _ （选填“大于”“小于”或“等于”）4 V。 （第13题） 14．[［2024·常州二模］]如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则（选填“AB”或“BC”）段是电压表V2示数变化的图像，电源电压为V。 （第14题） 15．[［2025·南京秦淮区月考］]现有一热敏电阻，其阻值R随环境温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12 V，当图中的输出电压达到或超过8 V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响，要求环境温度达到或超过40 ℃时开始报警，则热敏电阻应接在虚线框_ _ _ _ （填数字）内，另一虚线框内定值电阻阻值为_ _ kΩ 。若将虚线框内两元件对调，则报警器报警的最高温度为℃。 三、作图题（共2小题，每图2分，共4分） 16．[［2025·泰安月考］]在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路。闭合开关前，检查电路，小兰发现有接线错误，且只需要改接一根导线就可以改正，请在接错的导线上打“×”并画线把它改到正确的位置上。 （第16题） 17．[［2025·南通月考］]如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接电路，使顺时针旋转旋钮时灯泡变亮。 （第17题） 四、实验与探究题（共2小题，每空2分，每图2分，共26分） 18．[［2024·泰州三模］]同学们探究电流与电阻的关系时，实验室提供的器材有：电压恒为6 V的电源一个，定值电阻5个（阻值分别为5 Ω 、10 Ω 、15 Ω 、20 Ω 、25 Ω），规格为“40 Ω 1 A”的滑动变阻器一个，电流表（0～3 A量程损坏，0～0.6 A量程可用）、电压表、开关各一个，导线若干。 （1） 同学们设计并连接了如图甲所示的实验电路，想用电压表的0∼3 V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）。 （2） 他们先将R=5 Ω 的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为U0；保持滑片不动，用10 Ω 的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向（选填“左”或“右”）端移动，才能保持a、b间的电压U0不变；再依次更换a、b间电阻为15 Ω 、20 Ω 继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由图乙可知：a、b间电压U0的值为_ _ _ _ V；a、b间电压一定时，通过a、b间导体的电流与导体的电阻成比。 （3） 当他们用25 Ω 的电阻替换20 Ω 的电阻后，发现电压表示数始终不能调为U0，为得到5组数据，同学们一起设计了如下方案，不正确的有。 ①将滑动变阻器更换为“50 Ω 1 A”的滑动变阻器，其余不变 ②将电压为6 V的电源更换为电压为5.2 V的电源，其余不变 ③只调节滑动变阻器，使U0为2.4 V ④换用3 Ω 的定值电阻再测一组数据 ⑤给滑动变阻器再串联一个10 Ω 的电阻 19．[［2025·南通月考］]同学们利用如图电路测量定值电阻Rx的阻值。电源由两节干电池串联而成，Rx上模模糊糊地标有“300 Ω ”字样，滑动变阻器上标有“200 Ω 2 A”字样。A位置根据需要，可以接电流表或导线。 （1） 第一组同学操作步骤如下：①将单刀双掷开关S1拨至m位置，在A位置连接电流表； ②闭合S，调节滑动变阻器滑片，读出两表示数，并移动滑片多次测量。本实验测量电阻的原理是_ _ _ _ _ _ _ _ ，多次测量的目的是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （2） 第二组同学将导线接入A位置，进行了如下步骤： ①移动滑动变阻器的滑片； ②闭合S，将单刀双掷开关S1拨至m位置； ③读出电压表示数为2 V； ④读出电阻箱的示数为268 Ω ； ⑤闭合S，将单刀双掷开关S1拨至n位置； ⑥调节电阻箱的阻值。 请按照先后顺序将上述步骤排序_ _ _ _ _ _ （填序号，上述步骤可重复使用），则Rx=_ _ Ω ；如果在准备读电阻箱示数时不小心将滑片向左移了1 Ω ，自己没有察觉就读出阻值，则测得的数值与Rx的真实值之差_ _ _ _ 。 A.等于1 B.等于-1 C.大于1 D.小于-1 （3） 第三组同学操作步骤如下： ①将单刀双掷开关S1拨至m位置，在A位置连接电流表； ②将滑动变阻器滑片移至最左端，记录此时电流表的示数为I1； ③将滑片移至最右端，记录此时电流表的示数为I2，则Rx=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知量和测量量表示）。 （4） 你认为三组同学的实验方案中最科学的是第组，原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 五、综合题（共2小题，第20题6分，第21题8分，共14分） 20．[［2025·南京月考］]如图所示电路，电源电压不变，R2=30 Ω ，R3=20 Ω 。当S1闭合、S2断开时，电流表的示数为0.4 A。当S1、S2都断开时，电流表的示数为0.3 A。求： （1） 电源电压。 （2） R1的阻值。 （3） 当S1、S2都闭合时，电流表的示数。 21．[［2024·苏州姑苏区模拟］]某学校物理兴趣小组的同学根据身高体重测量仪的工作情况，设计了其电路原理图，如图甲所示。电源电压UA的大小恒定未知，电压表量程为0～15 V，电流表A1量程为0～0.6 A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动；电源电压UB为3 V，轻质踏板下方有一力敏电阻R3，其阻值随压力F大小变化规律如图乙所示。同时闭合开关S1、S2，身高h1=175 cm的小明站在踏板上时，电流表A2的示数为0.25 A，此时滑片恰好在R2中点，电压表示数为14.4 V，电流表A1的示数为0.30 A；身高h2=140 cm的小红站在踏板上时，电压表示数为12 V，电流表A1的示数为0.60 A，求： （1） 小明的重力。 （2） 滑动变阻器R2的最大阻值。 （3） 电源电压UA。 第十四章 综合素质评价参考答案 一、选择题（共10小题，每小题3分，共30分。每小题只有一个选项是符合题意的） 1．[［2024·常州模拟］]超导现象指的是某些物质在很低的温度时，电阻就变成了零。假如某种超导体新材料可以在常温下实现超导现象，你认为这种材料最适合用来做（ ） A. 保险丝 B. 电炉丝 C. 输电导线 D. 灯丝 【答案】C 2．[［2025·无锡期中］]对于欧姆定律的公式I=UR的理解，以下说法正确的是（ ） A. 导体两端电压越大，通过导体的电流越大 B. 导体电阻越大，通过导体的电流越小 C. 由I=UR可得R=UI，可知导体电阻与电压成正比，与电流成反比 D. 导体中的电流是由加在它两端的电压和它的电阻来决定的 【答案】D 3．[［2025·连云港月考］]小明用如图所示的器材探究“影响导体电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ） （第3题） A. 小灯泡越亮，表示接入的合金丝电阻越大 B. 利用此装置只能探究导体电阻大小和横截面积的关系 C. 利用此装置能探究导体电阻大小和横截面积、长度的关系 D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表 【答案】C 4．[［2025·苏州月考］]张华同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是（ ） （第4题） A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.6 A C. 导体甲的电阻小于导体乙的电阻 D. 通过导体甲的电流与其两端的电压成正比 【答案】B 5．[［2024·苏州一模］]学习了电阻的内容后，小亮又重做了“尝试改变电路中电流的大小”的实验（如图），发现：改变电源电压或在电路中接入不同的金属丝，小灯泡的亮度和电流表示数都会发生改变，根据实验现象，此时最有探究价值的问题是（ ） （第5题） A. 金属丝的电阻与哪些因素有关 B. 小灯泡的亮度与电压、电流有什么关系 C. 导体的电阻与电流有什么关系 D. 通过导体的电流与电压、电阻有什么关系 【答案】D 6．[［2025·泰州月考］]如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ） （第6题） A. 电阻R1短路 B. 电阻R1断路 C. 电阻R2短路 D. 电阻R2断路 【答案】C 7．[［2025·无锡期末］]如图所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为（ ） （第7题） A. 2:3 B. 3:2 C. 2:5 D. 3:5 【答案】D 8．[［2024·宿迁二模］]LED灯发光的颜色与电压的对应关系如表所示，LED灯发光时通过它的电流始终为0.02 A。把这样的LED灯接入如图所示电路，闭合开关，当滑动变阻器的滑片在图示位置时，LED灯发出黄色的光。下列方案中可使LED灯发红色光的是（ ） （第8题） A. 向右移动滑片P，电源电压一定变大 B. 向右移动滑片P，电源电压可能变小 C. 向左移动滑片P，电源电压可能不变 D. 向左移动滑片P，电源电压一定变大 【答案】B 9．[［2024·泰州］]电子技师社团活动中小明对一个暗箱进行研究。暗箱表面有两个接线柱M、N，内部只接有R1和R2两个定值电阻，R1阻值为6 Ω ，R2阻值未知。小明用图甲所示的电路（电源电压不变）进行实验，在S、S1都闭合和S闭合、S1断开的两种情况下，改变电阻箱R0的阻值，读取电流表示数I，绘制了如图乙所示的I随R0阻值变化的图像。下列判断中正确的是（ ） （第9题） A. 电源电压为8 V B. 电阻R2的阻值是20 Ω C. 曲线A是根据开关S、S1都闭合时测得的实验数据绘制的 D. 暗箱内电阻R1与R2是串联连接的 【答案】D 10．[［2024·常州模拟］]如图甲所示，电源电压保持不变，灯L1的额定电压为4 V，灯L2的额定电压为3 V。图乙是L1、L2的I-U图像。当只闭合开关S、S2，且滑动变阻器R的滑片位于最右端时，电流表的示数为0.2 A；当只闭合开关S、S1，且滑动变阻器R的滑片位于最右端时，电流表的示数为0.3 A。下列说法正确的是（ ） （第10题） A. 只闭合开关S、S2，灯L2和滑动变阻器串联 B. 灯丝电阻随电压的增大而减小 C. 滑动变阻器的最大阻值为10 Ω D. 电源电压为8 V 【答案】C 二、填空题（共5小题，每空2分，共26分） 11．[［2024·南京建邺区模拟］]如图为正在发光的二极管，它由_ _ _ _ _ _ （选填“超导体”或“半导体”）材料制成，具有_ _ 导电性。 （第11题） 【答案】半导体； 单向 12．[［2025·无锡期末］]在“设计和制作一个模拟调光灯”的活动中，提供的器材有：直流电源（电压恒为9 V）、小灯泡(2.5 V 0.5 A)、灯座、开关、铅笔芯、电阻箱(0～9 999 Ω 1 A)各一个，导线、金属回形针若干。小明设计并连接了如图所示的电路，小红认为在调节过程中为了避免烧坏小灯泡，可以用提供的器材中的_ _ _ _ _ _ 替换铅笔芯接入电路，并调节其电阻至少为Ω 。 （第12题） 【答案】电阻箱； 13 13．[［2024·泰州三模］]一串小彩灯，每个小彩灯规格为“4 V 0.2 A”，如图所示，在正常情况下，细金属丝由于表面的氧化铜而与灯丝导电支架不导通，当加上200 V以上电压时，氧化铜被击穿，细金属丝与灯丝导电支架导通。已知灯丝冷时电阻为2 Ω ，热时电阻为20 Ω ，将一串这样的小彩灯串联在220 V电路中，在使小彩灯正常发光的情况下，应串联个小彩灯，此时电路总电阻为_ _ _ _ Ω 。其中一只小彩灯灯丝烧断瞬间，细金属丝两端电压达到_ _ V，故细金属丝与灯丝导电支架导通，保证其他小彩灯继续发光，此时其他每个小彩灯两端的电压会_ _ （选填“大于”“小于”或“等于”）4 V。 （第13题） 【答案】55； 1 100； 220； 大于 14．[［2024·常州二模］]如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则（选填“AB”或“BC”）段是电压表V2示数变化的图像，电源电压为V。 （第14题） 【答案】BC； 12 【解析】点拨：由图甲可知，闭合开关S，电阻R2、滑动变阻器R3和电阻R1串联，电压表V2测电阻R2两端的电压，电压表V1测电阻R2与滑动变阻器R3两端的总电压，电流表测电路中的电流；将滑动变阻器的滑片P由a端移到b端，滑动变阻器接入电路的电阻变大，由串联电路电阻的规律可知，电路的总电阻变大，根据欧姆定律可知，通过电路的电流变小，根据U=IR判断，V2示数变小，故图乙中图线BC表示电压表V2的示数随电流表示数变化的关系，则图线AB表示电压表V1的示数随电流表示数变化的关系。当滑动变阻器接入电路的电阻最大时，电阻R2两端的电压U2=1.6 V，电阻R2和滑动变阻器R3两端的总电压U总=9.6 V，通过电阻R2的电流为0.2 A，因为串联电路各处电流相等，串联电路总电压等于各部分电路两端电压之和，所以此时电路中的电流I=I2=I1=U1R1=U-U总R1，即0.2 A=U-9.6 VR1①；同理可得，滑动变阻器接入电路的电阻为零时，电阻R2两端的电压U2'=4.8 V，通过电阻R2的电流为0.6 A，此时电路中的电流I'=I2'=I1'=U1'R1=U-U2'R1，即0.6 A=U-4.8 VR1②；联立①②解得U=12 V，R1=12 Ω 。 15．[［2025·南京秦淮区月考］]现有一热敏电阻，其阻值R随环境温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12 V，当图中的输出电压达到或超过8 V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响，要求环境温度达到或超过40 ℃时开始报警，则热敏电阻应接在虚线框_ _ _ _ （填数字）内，另一虚线框内定值电阻阻值为_ _ kΩ 。若将虚线框内两元件对调，则报警器报警的最高温度为℃。 【答案】2； 2.2； 10 三、作图题（共2小题，每图2分，共4分） 16．[［2025·泰安月考］]在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路。闭合开关前，检查电路，小兰发现有接线错误，且只需要改接一根导线就可以改正，请在接错的导线上打“×”并画线把它改到正确的位置上。 （第16题） 【答案】 如图所示 17．[［2025·南通月考］]如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接电路，使顺时针旋转旋钮时灯泡变亮。 （第17题） 【答案】 如图所示 四、实验与探究题（共2小题，每空2分，每图2分，共26分） 18．[［2024·泰州三模］]同学们探究电流与电阻的关系时，实验室提供的器材有：电压恒为6 V的电源一个，定值电阻5个（阻值分别为5 Ω 、10 Ω 、15 Ω 、20 Ω 、25 Ω），规格为“40 Ω 1 A”的滑动变阻器一个，电流表（0～3 A量程损坏，0～0.6 A量程可用）、电压表、开关各一个，导线若干。 （1） 同学们设计并连接了如图甲所示的实验电路，想用电压表的0∼3 V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）。 （2） 他们先将R=5 Ω 的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为U0；保持滑片不动，用10 Ω 的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向（选填“左”或“右”）端移动，才能保持a、b间的电压U0不变；再依次更换a、b间电阻为15 Ω 、20 Ω 继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由图乙可知：a、b间电压U0的值为_ _ _ _ V；a、b间电压一定时，通过a、b间导体的电流与导体的电阻成比。 （3） 当他们用25 Ω 的电阻替换20 Ω 的电阻后，发现电压表示数始终不能调为U0，为得到5组数据，同学们一起设计了如下方案，不正确的有。 ①将滑动变阻器更换为“50 Ω 1 A”的滑动变阻器，其余不变 ②将电压为6 V的电源更换为电压为5.2 V的电源，其余不变 ③只调节滑动变阻器，使U0为2.4 V ④换用3 Ω 的定值电阻再测一组数据 ⑤给滑动变阻器再串联一个10 Ω 的电阻 【答案】 （1） 如图所示 （2） 右；2；反 （3） ③④ 19．[［2025·南通月考］]同学们利用如图电路测量定值电阻Rx的阻值。电源由两节干电池串联而成，Rx上模模糊糊地标有“300 Ω ”字样，滑动变阻器上标有“200 Ω 2 A”字样。A位置根据需要，可以接电流表或导线。 （1） 第一组同学操作步骤如下：①将单刀双掷开关S1拨至m位置，在A位置连接电流表； ②闭合S，调节滑动变阻器滑片，读出两表示数，并移动滑片多次测量。本实验测量电阻的原理是_ _ _ _ _ _ _ _ ，多次测量的目的是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （2） 第二组同学将导线接入A位置，进行了如下步骤： ①移动滑动变阻器的滑片； ②闭合S，将单刀双掷开关S1拨至m位置； ③读出电压表示数为2 V； ④读出电阻箱的示数为268 Ω ； ⑤闭合S，将单刀双掷开关S1拨至n位置； ⑥调节电阻箱的阻值。 请按照先后顺序将上述步骤排序_ _ _ _ _ _ （填序号，上述步骤可重复使用），则Rx=_ _ Ω ；如果在准备读电阻箱示数时不小心将滑片向左移了1 Ω ，自己没有察觉就读出阻值，则测得的数值与Rx的真实值之差_ _ _ _ 。 A.等于1 B.等于-1 C.大于1 D.小于-1 （3） 第三组同学操作步骤如下： ①将单刀双掷开关S1拨至m位置，在A位置连接电流表； ②将滑动变阻器滑片移至最左端，记录此时电流表的示数为I1； ③将滑片移至最右端，记录此时电流表的示数为I2，则Rx=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知量和测量量表示）。 （4） 你认为三组同学的实验方案中最科学的是第组，原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 【答案】（1） R=UI；求平均值，减小误差 （2） ②①③⑤⑥③④；268；D （3） 200 Ω⋅I2I1-I2 （4） 二；电源电压约为3 V，Rx约为300 Ω ，第一、三组同学的实验中电流表示数会小于电流表的分度值，不能准确地读取电流 五、综合题（共2小题，第20题6分，第21题8分，共14分） 20．[［2025·南京月考］]如图所示电路，电源电压不变，R2=30 Ω ，R3=20 Ω 。当S1闭合、S2断开时，电流表的示数为0.4 A。当S1、S2都断开时，电流表的示数为0.3 A。求： （1） 电源电压。 （2） R1的阻值。 （3） 当S1、S2都闭合时，电流表的示数。 【答案】（1） 解：当S1闭合、S2断开时，电路为R2的简单电路，电流表测电路中的电流，电源电压U=IR2=0.4 A×30 Ω=12 V （2） 当S1、S2都断开时，R1与R2串联，电流表测电路中的电流，此时电路的总电阻R总=UI'=12 V0.3 A=40 Ω R1的阻值R1=R总-R2=40 Ω-30 Ω=10 Ω （3） 当S1、S2都闭合时，R1被短路，R2与R3并联，电流表测干路电流，此时电流表的示数I″=I2+I3=UR2+UR3=12 V30 Ω+12 V20 Ω=0.4 A+0.6 A=1 A 21．[［2024·苏州姑苏区模拟］]某学校物理兴趣小组的同学根据身高体重测量仪的工作情况，设计了其电路原理图，如图甲所示。电源电压UA的大小恒定未知，电压表量程为0～15 V，电流表A1量程为0～0.6 A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动；电源电压UB为3 V，轻质踏板下方有一力敏电阻R3，其阻值随压力F大小变化规律如图乙所示。同时闭合开关S1、S2，身高h1=175 cm的小明站在踏板上时，电流表A2的示数为0.25 A，此时滑片恰好在R2中点，电压表示数为14.4 V，电流表A1的示数为0.30 A；身高h2=140 cm的小红站在踏板上时，电压表示数为12 V，电流表A1的示数为0.60 A，求： （1） 小明的重力。 （2） 滑动变阻器R2的最大阻值。 （3） 电源电压UA。 【答案】 （1） 解：图甲中右侧电路为R3的简单电路，闭合开关后，电流表A2测量电路电流，小明站在踏板上时，由I=UR可知，R3的阻值R3=UBI2=3 V0.25 A=12 Ω 由图乙可知，当R3=12 Ω 时，压力F=700 N，小明对水平踏板的压力大小等于小明的重力，所以小明的重力G=F=700 N （2） 图甲中左侧电路中R1、R2串联，闭合开关后，电压表测量R2两端的电压，电流表A1测量电路中的电流，因串联电路电流处处相等，所以根据I=UR可得，滑动变阻器接入电路的阻值R中=U1I1=14.4 V0.30 A=48 Ω 小明站在踏板上时，滑片恰好在R2中点，则滑动变阻器的最大阻值R2=2R中=2×48 Ω=96 Ω （3） 因串联电路总电压等于各部分电路两端电压之和，所以由I=UR可得，小明站在踏板上时，UA=U1+I1R1=14.4 V+0.30 A×R1① 小红站在踏板上时，UA=U2+I1'R1=12 V+0.60 A×R1② 联立①②解得UA=16.8 V，R1=8 Ω LED 灯两端的电压/V LED 灯发光的颜色1.8红2.4黄3.2蓝环境温度t/℃ 5102030405060热敏电阻阻值R/kΩ 6.04.42.81.81.10.80.7LED 灯两端的电压/V LED 灯发光的颜色1.8红2.4黄3.2蓝环境温度t/℃ 5102030405060热敏电阻阻值R/kΩ 6.04.42.81.81.10.80.7
