2025九年级物理上册第十四章欧姆定律综合素质评价试卷及答案（苏科版）

这是一份2025九年级物理上册第十四章欧姆定律综合素质评价试卷及答案（苏科版），共16页。

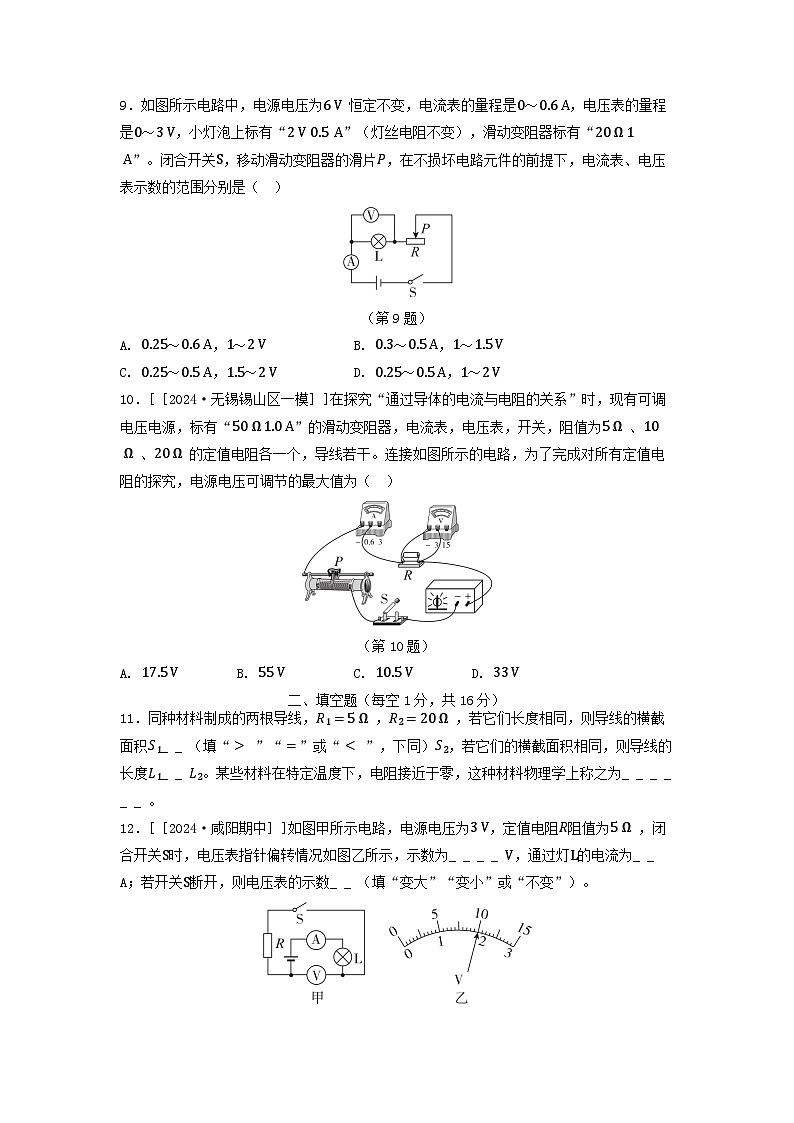

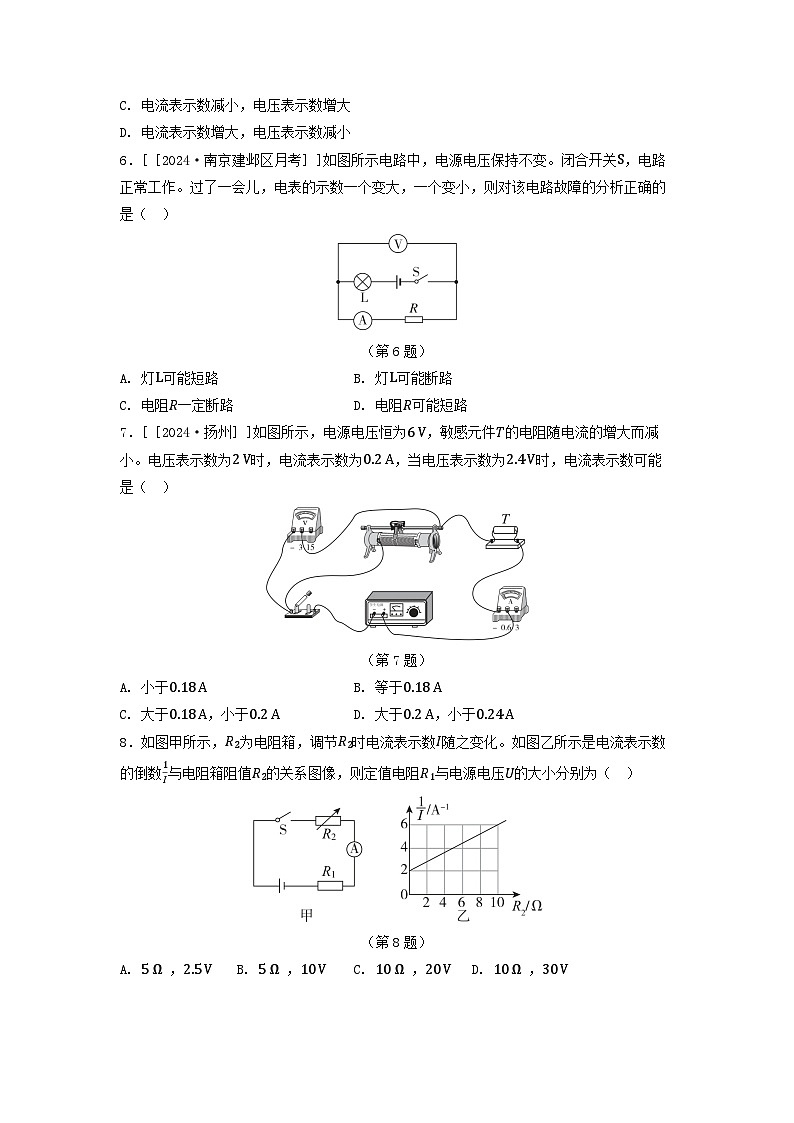

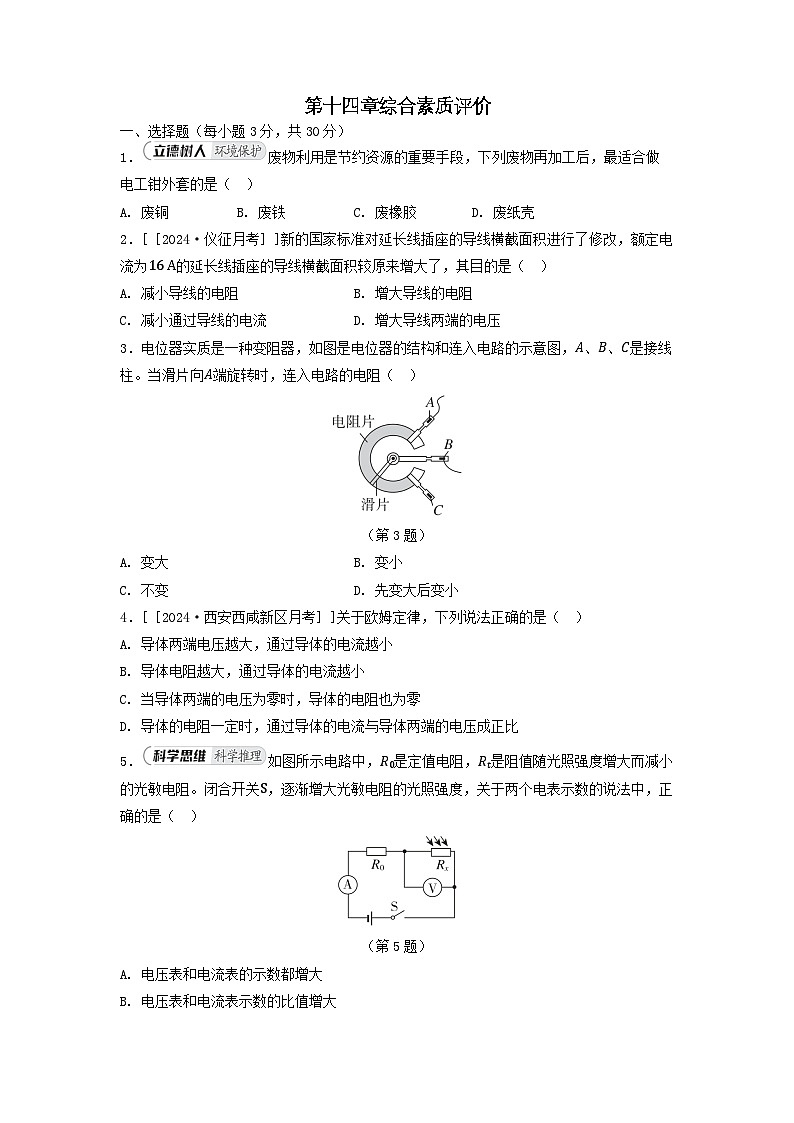

第十四章综合素质评价 一、选择题（每小题3分，共30分） 1．废物利用是节约资源的重要手段，下列废物再加工后，最适合做电工钳外套的是（ ） A. 废铜 B. 废铁 C. 废橡胶 D. 废纸壳 2．[［2024·仪征月考］]新的国家标准对延长线插座的导线横截面积进行了修改，额定电流为16 A的延长线插座的导线横截面积较原来增大了，其目的是（ ） A. 减小导线的电阻 B. 增大导线的电阻 C. 减小通过导线的电流 D. 增大导线两端的电压 3．电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ） （第3题） A. 变大 B. 变小 C. 不变 D. 先变大后变小 4．[［2024·西安西咸新区月考］]关于欧姆定律，下列说法正确的是（ ） A. 导体两端电压越大，通过导体的电流越小 B. 导体电阻越大，通过导体的电流越小 C. 当导体两端的电压为零时，导体的电阻也为零 D. 导体的电阻一定时，通过导体的电流与导体两端的电压成正比 5．如图所示电路中，R0是定值电阻，Rt是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ） （第5题） A. 电压表和电流表的示数都增大 B. 电压表和电流表示数的比值增大 C. 电流表示数减小，电压表示数增大 D. 电流表示数增大，电压表示数减小 6．[［2024·南京建邺区月考］]如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（ ） （第6题） A. 灯L可能短路 B. 灯L可能断路 C. 电阻R一定断路 D. 电阻R可能短路 7．[［2024·扬州］]如图所示，电源电压恒为6 V，敏感元件T的电阻随电流的增大而减小。电压表示数为2 V时，电流表示数为0.2 A，当电压表示数为2.4 V时，电流表示数可能是（ ） （第7题） A. 小于0.18 A B. 等于0.18 A C. 大于0.18 A，小于0.2 A D. 大于0.2 A，小于0.24 A 8．如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电流表示数的倒数1I与电阻箱阻值R2的关系图像，则定值电阻R1与电源电压U的大小分别为（ ） （第8题） A. 5 Ω ，2.5 V B. 5 Ω ，10 V C. 10 Ω ，20 V D. 10 Ω ，30 V 9．如图所示电路中，电源电压为6 V 恒定不变，电流表的量程是0～0.6 A，电压表的量程是0～3 V，小灯泡上标有“2 V 0.5 A”（灯丝电阻不变），滑动变阻器标有“20 Ω 1 A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提下，电流表、电压表示数的范围分别是（ ） （第9题） A. 0.25～0.6 A，1～2 V B. 0.3～0.5 A，1～1.5 V C. 0.25～0.5 A，1.5～2 V D. 0.25～0.5 A，1～2 V 10．[［2024·无锡锡山区一模］]在探究“通过导体的电流与电阻的关系”时，现有可调电压电源，标有“50 Ω 1.0 A”的滑动变阻器，电流表，电压表，开关，阻值为5 Ω 、10 Ω 、20 Ω 的定值电阻各一个，导线若干。连接如图所示的电路，为了完成对所有定值电阻的探究，电源电压可调节的最大值为（ ） （第10题） A. 17.5 V B. 55 V C. 10.5 V D. 33 V 二、填空题（每空1分，共16分） 11．同种材料制成的两根导线，R1=5 Ω ，R2=20 Ω ，若它们长度相同，则导线的横截面积S1_ _ （填“> ”“=”或“< ”，下同）S2，若它们的横截面积相同，则导线的长度L1_ _ L2。某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为_ _ _ _ _ _ 。 12．[［2024·咸阳期中］]如图甲所示电路，电源电压为3 V，定值电阻R阻值为5 Ω ，闭合开关S时，电压表指针偏转情况如图乙所示，示数为_ _ _ _ V，通过灯L的电流为_ _ A；若开关S断开，则电压表的示数_ _ （填“变大”“变小”或“不变”）。 （第12题） 13．[［2024·南京六合区月考］]电阻R1与R2的I-U图像如图所示。当R2两端的电压为1.5 V时，R2的阻值是Ω ；若将它们并联连接到电压2.5 V的电源上，则干路的电流是_ _ A。若将它们串联连接到电压3.5 V的电源上，则电路中的电流是_ _ A。 （第13题） 14．[［2024·苏州振华中学月考］]如图甲所示电路，闭合开关S，将滑动变阻器的滑片P从最右端滑至a位置，电流表示数与两电压表示数的关系图像如图乙所示，其中_ _ _ _ （填“①”或“②”）表示滑动变阻器的I-U关系，滑动变阻器最大阻值为Ω ；电源电压为V。 （第14题） 15．[［2024·西安三中期中改编］]如图甲是测量室内环境甲醛浓度的原理图，电源电压U=12 V，定值电阻R1=10 Ω ，R为气敏电阻，其电阻随污染指数的变化关系如图乙所示。气敏电阻R是由_ _ _ _ _ _ 材料制成的，阻值随着污染指数的增大而_ _ （填“增大”“不变”或“减小”）。当污染指数增大时，电压表的示数将_ _ ，当电压表示数为4 V时，污染指数为_ _ 。 三、解答题（共54分） 16．（12分）小伟在实验室中找到如图甲所示的几根金属丝，并连接了如图乙所示的电路，探究“影响导体电阻大小的因素”。 （1） 实验中为避免电路中电流过大损坏电流表，可在电路中串联一个_ _ _ _ _ _ （填“小灯泡”或“电压表”）。 （2） 小伟探究导体电阻大小与长度的关系时，应选用金属丝_ _ _ _ _ _ _ _ _ _ ，得到的结论：其他条件相同时，导体的长度越长，电阻越。如果小伟选用金属丝A和C，可以探究导体电阻大小与_ _ _ _ _ _ _ _ 的关系。 （3） 为使实验结论更加完整，小伟又找来一根金属丝D，这根金属丝D和其他三根金属丝的_ _ 一定不同。 （4） 小伟又找到一个如图丙所示的合金金属块接入电路，你认为沿_ _ _ _ _ _ （填“AB”“CD”或“EF”）方向接入图乙电路时，电流表示数最大。 17．[［2024·淮安］]（14分）小明用阻值为50 Ω 、20 Ω 、10 Ω 的三个定值电阻探究电流与电阻关系,电源电压为3 V且保持不变。 （1） 用笔画线代替导线，将图甲所示电路连接完整（要求滑动变阻器的滑片向右滑动时，电流表示数变大）。 （2） 连接电路时,开关应处于_ _ 状态。 （3） 将5 Ω 的定值电阻接入电路，闭合开关，电流表无示数，电压表有示数，电路出现的故障是_ _ _ _ _ _ _ _ _ _ _ _ 。 （4） 根据实验数据描绘电流与电阻的倒数关系图像如图乙所示。由图像可知，电阻R两端的电压为_ _ _ _ V。得出的结论:电压一定时，电流与电阻成比。 （5） 本实验中滑动变阻器的作用是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ，分析实验数据可知，本实验所选用的滑动变阻器的最大阻值应不小于Ω 。 18．[［2024·宜宾］]（16分）某探究小组要测量一个标有“2.5 V”字样的小灯泡在正常发光时的电阻，连接了如图甲所示的部分电路，已知电源电压恒定，滑动变阻器规格为“50 Ω 2 A”。 （1） 该实验的原理是_ _ _ _ _ _ _ _ 。 （2） 请用笔画线代替导线，将图中的电路补充完整。 （3） 若连接电路后，闭合开关S，发现无论怎样调节滑动变阻器，电流表和电压表的示数都不变且较小，出现这种现象的原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （4） 若将滑动变阻器的下接线柱A端接入电路，正确连接电路后，闭合开关S，滑片P向（填“左”或“右”）滑动时，小灯泡L变亮。 （5） 在移动滑片P的过程中，应该观察_ _ 表的示数，使小灯泡L正常发光。 （6） 当小灯泡正常发光时，电流表示数为0.25 A，则小灯泡正常发光时的电阻是Ω 。 （7） 完成实验后，小组又设计了如图乙所示的电路图，测量该小灯泡L正常发光时的电阻，R0为定值电阻，S2为单刀双掷开关，实验步骤如下： ①闭合开关S1，将开关S2拨到触点2，移动滑片P，使电压表的示数U1=_ _ V； ②保持滑片P的位置不变，再将开关S2拨到触点1，读出电压表的示数并记为U2； ③该小灯泡正常发光时的电阻RL=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用U1、U2、R0表示）。 19．（12分）如图所示，电源电压保持6 V不变，R1=5 Ω ，R3=10 Ω ，滑动变阻器R2标有“15 Ω 0.5 A”字样，电压表的量程为0～3 V。 （1） 当开关S、S1、S2均闭合，R2的滑片P滑至a端时，电流表的示数为多少？ （2） 当闭合开关S、S2，断开S1时，调节滑动变阻器的滑片，使电压表的示数为2 V，此时电流表的示数为多少？ （3） 当闭合开关S、S2，断开S1时，要使电路安全操作，则滑动变阻器取值范围为多少？ 第十四章综合素质评价参考答案 一、选择题（每小题3分，共30分） 1．废物利用是节约资源的重要手段，下列废物再加工后，最适合做电工钳外套的是（ ） A. 废铜 B. 废铁 C. 废橡胶 D. 废纸壳 【答案】C 2．[［2024·仪征月考］]新的国家标准对延长线插座的导线横截面积进行了修改，额定电流为16 A的延长线插座的导线横截面积较原来增大了，其目的是（ ） A. 减小导线的电阻 B. 增大导线的电阻 C. 减小通过导线的电流 D. 增大导线两端的电压 【答案】A 3．电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ） （第3题） A. 变大 B. 变小 C. 不变 D. 先变大后变小 【答案】B 4．[［2024·西安西咸新区月考］]关于欧姆定律，下列说法正确的是（ ） A. 导体两端电压越大，通过导体的电流越小 B. 导体电阻越大，通过导体的电流越小 C. 当导体两端的电压为零时，导体的电阻也为零 D. 导体的电阻一定时，通过导体的电流与导体两端的电压成正比 【答案】D 5．如图所示电路中，R0是定值电阻，Rt是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ） （第5题） A. 电压表和电流表的示数都增大 B. 电压表和电流表示数的比值增大 C. 电流表示数减小，电压表示数增大 D. 电流表示数增大，电压表示数减小 【答案】D 【点拨】闭合开关，逐渐增大光敏电阻的光照强度时，Rt的阻值变小，根据串联电路电阻特点及欧姆定律可知，电路中的电流变大，即电流表的示数变大；根据串联分压原理可知，Rt两端的电压变小，即电压表的示数变小；则电压表和电流表示数的比值变小。 6．[［2024·南京建邺区月考］]如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（ ） （第6题） A. 灯L可能短路 B. 灯L可能断路 C. 电阻R一定断路 D. 电阻R可能短路 【答案】D 【点拨】电阻R与灯泡L串联，电压表测量R两端的电压，电流表测量电路中的电流，两表中一个示数变大，一个示数变小，有两种可能：①电流表的示数变大，说明电路故障为短路，电压表的示数变小，说明电压表所测部分短路，因此电路故障为电阻R短路；②电压表的示数变大，电路故障可能是R断路或L短路，电流表的示数变小，电路故障为电阻R断路，此时灯泡熄灭。综合上述分析可知，故障可能是电阻R短路或者电阻R断路。 7．[［2024·扬州］]如图所示，电源电压恒为6 V，敏感元件T的电阻随电流的增大而减小。电压表示数为2 V时，电流表示数为0.2 A，当电压表示数为2.4 V时，电流表示数可能是（ ） （第7题） A. 小于0.18 A B. 等于0.18 A C. 大于0.18 A，小于0.2 A D. 大于0.2 A，小于0.24 A 【答案】A 【点拨】由电路图可知，敏感元件T与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。电压表示数为2 V时，电流表示数为0.2 A，R滑=U滑I=2 V0.2 A=10 Ω，RT=UTI=6 V-2 V0.2 A=20 Ω ，当电压表示数为2.4 V时，敏感元件T两端的电压UT'=U-U滑'=6 V-2.4 V=3.6 V，若敏感元件T的电阻不随电流的变化而变化，则IT'=UT'RT=3.6 V20 Ω=0.18 A，由于当电压表示数为2.4 V时，电路中电流减小了，因此T的阻值增大，由I=UR可知，此时的电流小于0.18 A。 8．如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电流表示数的倒数1I与电阻箱阻值R2的关系图像，则定值电阻R1与电源电压U的大小分别为（ ） （第8题） A. 5 Ω ，2.5 V B. 5 Ω ，10 V C. 10 Ω ，20 V D. 10 Ω ，30 V 【答案】A 【点拨】由题图甲可知，R1与R2串联，电流表测电路中的电流。由题图乙可知，当R2=0 Ω 时，1I1=2 A-1，则电路中的电流I1=0.5 A，此时只有R1接入电路，电源的电压U=I1R1=0.5 A×R1，当R2'=10 Ω 时， 1I2=6 A-1，则电路中的电流I2=16 A，电源的电压U=I2(R1+R2')=16 A×(R1+10 Ω)，则0.5 A×R1= 16 A×(R1+10 Ω)，解得R1=5 Ω，电源的电压U=I1R1=0.5 A×5 Ω=2.5 V。 9．如图所示电路中，电源电压为6 V 恒定不变，电流表的量程是0～0.6 A，电压表的量程是0～3 V，小灯泡上标有“2 V 0.5 A”（灯丝电阻不变），滑动变阻器标有“20 Ω 1 A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提下，电流表、电压表示数的范围分别是（ ） （第9题） A. 0.25～0.6 A，1～2 V B. 0.3～0.5 A，1～1.5 V C. 0.25～0.5 A，1.5～2 V D. 0.25～0.5 A，1～2 V 【答案】D 【点拨】由题图可知，小灯泡与滑动变阻器串联，小灯泡正常工作时的电压UL=2 V，正常工作时的电流IL=0.5 A，电流表量程为0～0.6 A，所以电路中允许通过的最大电流I大=IL=0.5 A；小灯泡的电阻RL=ULIL=2 V0.5 A=4 Ω，当滑动变阻器接入电路的阻值最大，即R滑=20 Ω 时，电路中的电流最小，电路中的总电阻R=R滑+RL=20 Ω+4 Ω=24 Ω ，电路中的最小电流I小=UR=6 V24 Ω =0.25 A，小灯泡两端的最小电压UL小=I小RL=0.25 A×4 Ω=1 V，所以电流表的示数变化范围为0.25～0.5 A，电压表的示数变化范围为1～2 V。 10．[［2024·无锡锡山区一模］]在探究“通过导体的电流与电阻的关系”时，现有可调电压电源，标有“50 Ω 1.0 A”的滑动变阻器，电流表，电压表，开关，阻值为5 Ω 、10 Ω 、20 Ω 的定值电阻各一个，导线若干。连接如图所示的电路，为了完成对所有定值电阻的探究，电源电压可调节的最大值为（ ） （第10题） A. 17.5 V B. 55 V C. 10.5 V D. 33 V 【答案】C 【点拨】由题图可知，电压表选用小量程，故定值电阻两端最大电压为3 V；当定值电阻阻值为20 Ω 时，滑动变阻器的最大阻值为50 Ω ，若控制定值电阻两端的电压为3 V，则URR=U-URR滑，3 V20 Ω=U-3 V50 Ω，解得U=10.5 V，即电源电压最大值为10.5 V。 二、填空题（每空1分，共16分） 11．同种材料制成的两根导线，R1=5 Ω ，R2=20 Ω ，若它们长度相同，则导线的横截面积S1_ _ （填“> ”“=”或“< ”，下同）S2，若它们的横截面积相同，则导线的长度L1_ _ L2。某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为_ _ _ _ _ _ 。 【答案】>；
