2025九年级物理上册第十一章----第十三章综合素质评价试卷及答案（苏科版）

这是一份2025九年级物理上册第十一章----第十三章综合素质评价试卷及答案（苏科版），共27页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

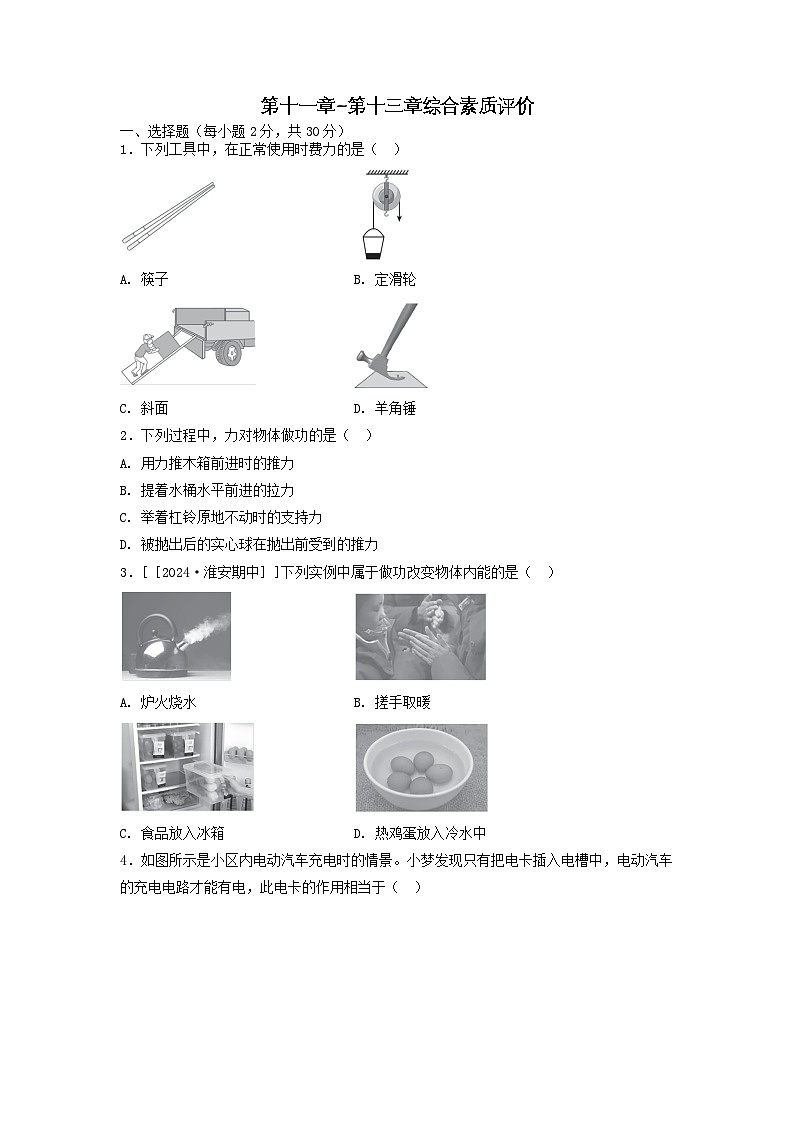

1．下列工具中，在正常使用时费力的是（ ）
A. 筷子B. 定滑轮
C. 斜面D. 羊角锤
2．下列过程中，力对物体做功的是（ ）
A. 用力推木箱前进时的推力
B. 提着水桶水平前进的拉力
C. 举着杠铃原地不动时的支持力
D. 被抛出后的实心球在抛出前受到的推力
3．[［2024·淮安期中］]下列实例中属于做功改变物体内能的是（ ）
A. 炉火烧水B. 搓手取暖
C. 食品放入冰箱D. 热鸡蛋放入冷水中

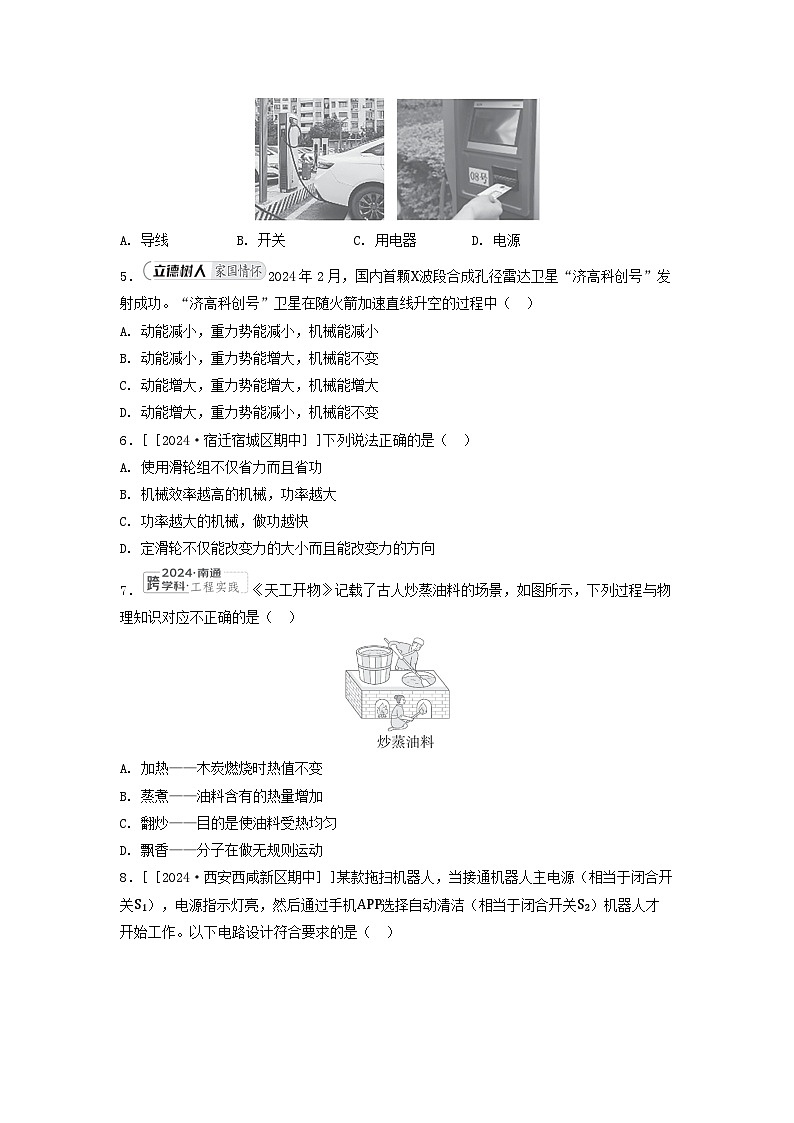

4．如图所示是小区内电动汽车充电时的情景。小梦发现只有把电卡插入电槽中，电动汽车的充电电路才能有电，此电卡的作用相当于（ ）
A. 导线B. 开关C. 用电器D. 电源
5．2024年2月，国内首颗X波段合成孔径雷达卫星“济高科创号”发射成功。“济高科创号”卫星在随火箭加速直线升空的过程中（ ）
A. 动能减小，重力势能减小，机械能减小
B. 动能减小，重力势能增大，机械能不变
C. 动能增大，重力势能增大，机械能增大
D. 动能增大，重力势能减小，机械能不变
6．[［2024·宿迁宿城区期中］]下列说法正确的是（ ）
A. 使用滑轮组不仅省力而且省功
B. 机械效率越高的机械，功率越大
C. 功率越大的机械，做功越快
D. 定滑轮不仅能改变力的大小而且能改变力的方向
7．《天工开物》记载了古人炒蒸油料的场景，如图所示，下列过程与物理知识对应不正确的是（ ）
A. 加热——木炭燃烧时热值不变
B. 蒸煮——油料含有的热量增加
C. 翻炒——目的是使油料受热均匀
D. 飘香——分子在做无规则运动

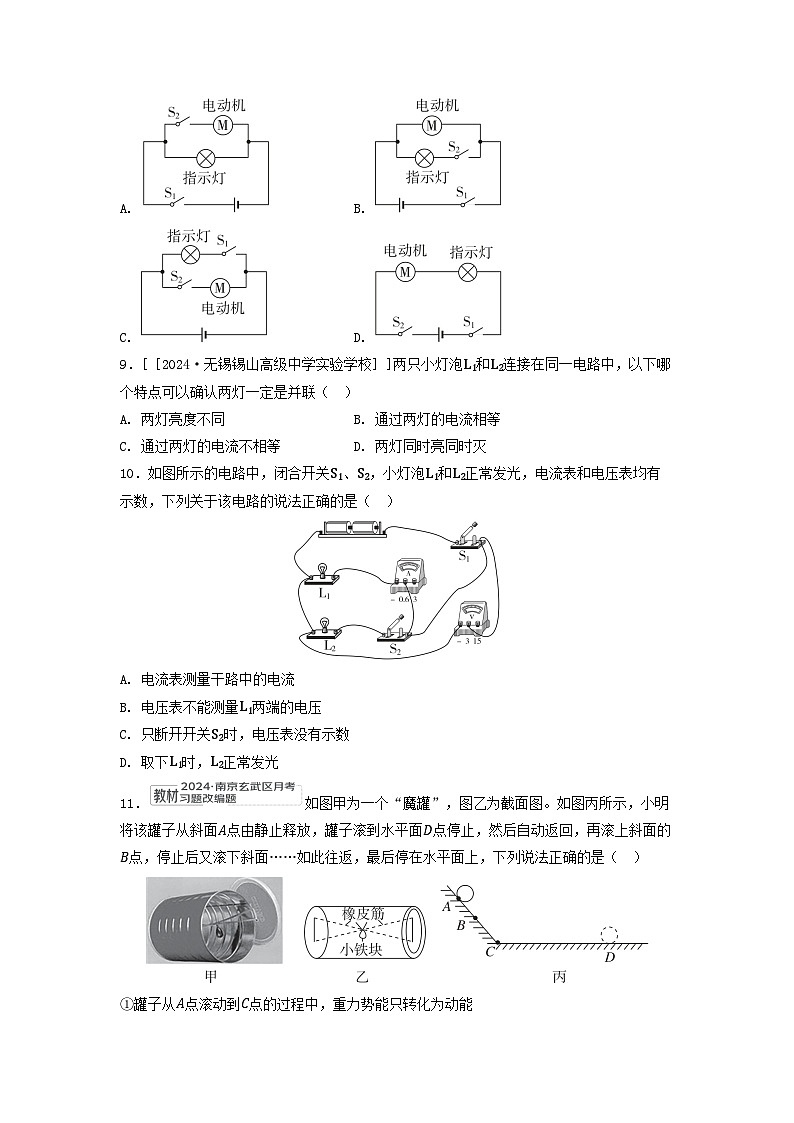

8．[［2024·西安西咸新区期中］]某款拖扫机器人，当接通机器人主电源（相当于闭合开关S1），电源指示灯亮，然后通过手机APP选择自动清洁（相当于闭合开关S2）机器人才开始工作。以下电路设计符合要求的是（ ）
A. B.
C. D.
9．[［2024·无锡锡山高级中学实验学校］]两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联（ ）
A. 两灯亮度不同B. 通过两灯的电流相等
C. 通过两灯的电流不相等D. 两灯同时亮同时灭
10．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A. 电流表测量干路中的电流
B. 电压表不能测量L1两端的电压
C. 只断开开关S2时，电压表没有示数
D. 取下L1时，L2正常发光
11．如图甲为一个“魔罐”，图乙为截面图。如图丙所示，小明将该罐子从斜面A点由静止释放，罐子滚到水平面D点停止，然后自动返回，再滚上斜面的B点，停止后又滚下斜面……如此往返，最后停在水平面上，下列说法正确的是（ ）
①罐子从A点滚动到C点的过程中，重力势能只转化为动能
②罐子在A点的重力势能最大，橡皮筋在D点的弹性势能最大
③若罐内没有橡皮筋和小铁块，罐子也能自动返回滚上斜面
④向上滚动的过程中，罐子整体在C点时的机械能小于在B点时的机械能
A. ①②④正确B. 只有②正确C. ②③正确D. ①②正确
12．[［2024·南京秦淮区一模］]如图所示为探究“不同物质吸热升温现象”“比较不同燃料燃烧时放出的热量”的实验装置。下列说法正确的是（ ）
A. 两实验的研究对象都是烧杯中的液体
B. 两实验都需要控制被加热的液体质量相等
C. 除图中的器材，两实验都需要用到天平和秒表
D. 两实验都可以根据温度计示数的变化来比较烧杯中液体吸热的多少
13．桔槔是《天工开物》中记载的一种原始的汲水工具，在拗石辅助下，人几乎可以不用力就能将一桶水从井中提起。如图所示，已知A点所挂拗石重力为100 N，OA:OB=2:1，两侧悬挂的绳子始终保持在竖直方向，忽略横杆和绳的重力(ρ水=1.0×103 kg/m3)。下列说法错误的是（ ）
A. 桔槔平衡时，桶内水的体积为2×10-2 m3
B. 桔槔是杠杆装置
C. 桔槔平衡时，A、B两点所受的拉力之比为1:2
D. 要想一次提取更多的水，可以将悬挂点A向远离O点方向移动
14．如图所示，固定的斜面长s=2 m,高h=0.5 m,沿斜面向上用50 N的拉力在4 s内把一个重60 N的物体从斜面底端匀速拉到顶端，这一过程中（ ）
（第14题）
A. 对物体做的有用功为120 JB. 物体受到的摩擦力为50 N
C. 拉力的功率为25 WD. 斜面的机械效率为70%
15．[［2024·南京建邺区期中］]如图甲所示电路，电源电压恒定。闭合开关S1、S2，小灯泡L1、L2均发光。电压表V的示数为6 V，电流表A1和A2的指针均如图乙所示。若只断开开关S2，则电表A1、A2和V的示数变为（ ）
（第15题）
A. 1.2 A，0 A，0 VB. 1.5 A，0 A，6 V
C. 0.3 A，1.2 A，6 VD. 1.5 A，0.3 A，0 V
二、填空题（每空1分，共20分）
16．[［2024·西安新城区期中］]净美西安，你我共建。如图所示是园林工人使用的修枝剪刀，为便于剪断树枝，人手握住图中修枝剪刀两个把手的_ _ _ _ _ _ _ _ _ _ （填“A、B”或“C、D”）位置效果更佳，这样握的目的是_ _ （填“增大”或“减小”）动力臂；剪枝时弹簧被压
缩，剪断树枝后，工人松开手，修枝剪刀会在弹簧的作用下自动张开，在修枝剪刀自动张开的过程中，弹簧的_ _ _ _ _ _ 能转化为修枝剪刀把手的能。
17．[［2024·宿迁］]如图所示是单缸四冲程汽油机的_ _ 冲程，汽油机工作时，需要用水为其降温，这是利用水的_ _ _ _ _ _ 大的特点。若100 g水，温度升高20 ℃，水吸收的热量为_ _ _ _ _ _ _ _ _ _ _ _ J。[c水=4.2×103 J/(kg⋅℃)]
（第17题）
18．[［2024·西安西光中学期中］]如图甲所示，电源电压是3 V且保持不变，S闭合后电压表示数为1 V，则灯L2两端的电压为_ _ _ _ V；若断开开关，电压表示数将_ _ （填“变大”“变小”或“不变”）。如图乙所示，两个水果组成电池可以使发光二极管发光，图中发光二极管具有单向导电的性质，电流只能从正极流进，从负极流出，金属片A是水果电池_ _ （填“正极”或“负极”）。
（第18题）
19．[［2024·泰兴期中］]跑步是一项很好的健身方式。小明质量为50 kg,他佩戴某运动手环以某一速度匀速跑，计步器显示跑了5 000步，所用时间为40 min,跑步过程中克服重力做功时消耗的能量为30千卡。查阅资料了解到，卡路里也是能量的单位，简称卡，1 g水温度升高1 ℃吸收的热量为1卡（1千卡=103 卡）。若不计能量损耗，小明这段时间内克服重力做的功为_ _ _ _ _ _ _ _ _ _ _ _ J，跑步功率的平均值为_ _ W，每跑一步身体重心上升的高度约为_ _ _ _ cm。（最后一空结果保留整数位）［水的比热容为4.2×103 J/(kg⋅℃)，g取10 N/kg]
20．[［2024·兴化月考］]如图所示，在同一高度以大小相同的初速度v0分别竖直向上和斜向上将同一小球抛出，不计空气阻力。小球上升时，小球的能转化为重力势能；小球竖直向上、斜向上到达最高点时距水平地面的高度分别为h1和h2，速度为v1和v2；小球又下落到离地等高度时的速度大小分别为v3和v4，则h1_ _ h2，v1_ _ v2，v3_ _ _ _ v4（最后三空均填“> ”“=”或“< ”）。
（第20题）
21．[［2024·东台期中］]在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，已知电路中各处均接触良好，除L和用电器R外，其余元件均完好。为确定故障小明和小华各自进
行探究，小明将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是_ _ _ _ _ _ _ _ ；若电流表无示数，说明故障是_ _ _ _ _ _ _ _ 。小华将图中的电压表拆下再正确并联在灯L两端，他_ _ （填“能”或“不能”）查出故障。
三、解答题（共50分）
22．[［2024·盐城］]（2分）如图所示，画出用起子撬图钉的动力F1的力臂l1。
（第22题）
23．（2分）请在图中的圆圈内填上适当的电流表或电压表，使两灯都能正常发光。
（第23题）
24．[［2024·宜兴期中］]（7分）在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
（1） 实验前，杠杆静止时如图甲所示，此时杠杆处于_ _ （填“平衡”或“非平衡”）状态，要使杠杆在水平位置平衡，应将左边的平衡螺母向（填“左”或“右”）调。
（2） 杠杆在水平位置平衡后，小明在杠杆A点处挂上2个钩码作为动力F1，B点处挂上1个钩码作为阻力F2，杠杆恰好在水平位置平衡，如图乙所示，分别测量出两个力的力臂l1和l2，计算后发现F1l1=F2l2，便得出杠杆的平衡条件是F1l1=F2l2。小红认为小明这种实验处理方法是不完善的，理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（3） 接着，小明提出新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立?”于是小明利用如图丙所示装置进行探究，在杠杆D点处挂上2个钩码，用弹簧测力计在C点处竖直向上拉使杠杆在水平位置处于平衡状态，以弹簧测力计的拉力为动力F1'，钩码对杠杆的拉力为阻力F2'，多次调整力和力臂的大小进行测量，发现F1'l1'总是大于F2'l2'，其原因主要是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（4） 小明再利用杠杆测量机械效率。如图丁所示，实验时，小明竖直匀速拉动弹簧测力计，使挂在杠杆下面的钩码缓缓上升。将杠杆拉至图中虚线位置，记录钩码重力G，弹簧测力计的示数F，钩码上升的高度h，弹簧测力计上升高度h1，则杠杆的机械效率η1=_ _ _ _ _ _ _ _ （用所测量的字母表示）。
（5） 如图戊所示，若只将钩码的悬挂点由B点移至C点，O、A位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将_ _ （填“变大”“变小”或“不变”）。
25．[［2024·高邮期中］]（7分）兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，那么汽车的动能大小跟什么因素有关？于是他们进行了如下探究：
（1） 由“十次车祸九次快”可猜想：汽车的动能大小可能与_ _ 有关。
（2） 他们做了如图所示的两次实验，实验中探究的是_ _ （填“铁球”或“木块”）的动能大小。
（3） 比较甲、乙两图，得到的结论是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（4） 他们还想探究影响动能的另一个因素，则在此实验的基础上，应添加的器材是_ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（5） 小明由此实验联想到探究“阻力对物体运动影响”的实验，让同一小车沿同一斜面的同一高度由静止开始向下运动，到达毛巾、棉布、玻璃三种不同水平面上继续向前运动直到停止，小车在水平面运动的整个过程中，克服阻力做的功_ _ （填“相等”或“不相等”）。小车在毛巾和玻璃表面克服阻力做功的功率分别是P1、P2，则P1_ _ （填“> ”“=”或“< ”）P2，小车的机械能最终转化为能。
26．[［2024·无锡锡山区期中］]（7分）小明探究水和沙子吸热升温的现象，他在两个相同的容器中分别装入质量、初温都相同的水和沙子，并用相同的装置加热，如图甲所示，实验中测得的数据如表所示。
（1） 实验中玻璃棒的作用是使沙子和水_ _ _ _ _ _ _ _ 。
（2） 根据表中实验数据，在图乙中画出水的温度随时间变化的图像。
（3） 分析图乙发现，开始加热时水和沙子升温相对都较慢，可能的原因是容器需要吸热。为了去除这一因素的影响，可以将装置_ _ 一段时间后再开始记录数据。
（4） 如图丙是小明改进后根据实验数据重新画的图。根据图丙分析：质量相等的沙子和水升高相同的温度，吸收热量多，依据是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。进一步分析图像发现：质量一定的水吸收的热量与升高温度的比值是_ _ 的；质量相等的水和沙子，上述比值大小_ _ _ _ _ _ （填“相等”或“不相等”）。
27．[［2024·榆林期中］]（7分）在探究“并联电路的电流特点”的实验时，小明设计了如图甲所示的电路图。
（1） 实验中，应该选择规格_ _ （填“相同”或“不同”）的两个小灯泡。电流表使用前，应检查指针是否对准_ _ _ _ _ _ _ _ 。
（2） 小明按照如图甲所示的电路图连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线补画出正确的导线（导线之间不能交叉）。
（3） 在实验过程中，一盏灯突然熄灭，电流表A2有示数，电流表A1无示数，若电路中只有一处故障，则可能是L1_ _ （填“短路”或“断路”）。
（4） 排除故障后，继续实验，测出通过L1的电流如图丙所示，电流表的读数是_ _ A。小明继续测出通过L2的电流和干路电流，数据记录如表所示，分析表中数据，小明得出结论：在并联电路中，干路电流等于各支路电流之和。你认为这样的结论_ _ _ _ _ _ （填“可靠”或“不可靠”），理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
28．[［2024·扬州］]（4分）如图所示，工人用动滑轮匀速提升重400 N的窗玻璃，所用的竖直拉力为250 N，窗玻璃上升的高度为10 m，用时50 s。求：
（1） 所做的有用功W有用。
（2） 工人所用拉力的功率P。
（3） 动滑轮的机械效率η 。
29．[［2024·镇江二模］]（6分）一台自走式割草机以汽油机为动力，通过传动轴推动底部刀片组割草，同时驱动履带行走。割草机刀片割草最大功率为4 kW，汽油机工作时有60%的能量转化为有用机械能（汽油完全燃烧），其中10%用于驱动履带行走。一条河岸长7.2 km,用这台割草机修理河岸草坪，从一端走到另一端，割草机行走时受到的平均阻力为200 N。求：
（1） 割草机从一端运动到另一端克服阻力做的功。
（2） 割草机从一端到另一端所需要的时间。
（3） 此过程割草机消耗汽油的质量。（结果保留一位有效数字，q汽油=4.5×107 J/kg）
30．（8分）阅读短文，回答文后问题。
油电混合动力汽车
如图甲所示，国产某品牌油电混合动力汽车前后安装有高清摄像头、无线WiFi 等，其工作原理如图乙所示。当它以90 km/h 的速度匀速行驶20 min 的过程中，燃烧了3 kg 燃油。发动机和驱动电机共同为汽车提供动力，驱动汽车行驶所需要的能量为9×107 J，其中50% 的能量来自燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为6×106 J。设燃油在发动机汽缸内完全燃烧，燃油的热值为5×107 J/kg。
普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s 时，所对应的动能Ek，作出Ek-s 图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
（1） 完全燃烧3 kg燃油产生的热量为_ _ _ _ _ _ _ _ _ _ _ _ J。
（2） 该油电混合动力汽车以90 km/h的速度匀速行驶20 min的过程中，发动机的效率为%。
（3） 由图丙可知，表示该油电混合动力汽车进行测试的图线是_ _ _ _ （填“①”或“②”）。
（4） 该油电混合动力汽车从关闭发动机至汽车停止的过程中，发电机的储能效率为_ _ %。
第十一章~第十三章综合素质评价参考答案
一、选择题（每小题2分，共30分）
1．下列工具中，在正常使用时费力的是（ ）
A. 筷子B. 定滑轮
C. 斜面D. 羊角锤
【答案】A
2．下列过程中，力对物体做功的是（ ）
A. 用力推木箱前进时的推力
B. 提着水桶水平前进的拉力
C. 举着杠铃原地不动时的支持力
D. 被抛出后的实心球在抛出前受到的推力
【答案】A
3．[［2024·淮安期中］]下列实例中属于做功改变物体内能的是（ ）
A. 炉火烧水B. 搓手取暖
C. 食品放入冰箱D. 热鸡蛋放入冷水中
【答案】B
4．如图所示是小区内电动汽车充电时的情景。小梦发现只有把电卡插入电槽中，电动汽车的充电电路才能有电，此电卡的作用相当于（ ）
A. 导线B. 开关C. 用电器D. 电源
【答案】B
5．2024年2月，国内首颗X波段合成孔径雷达卫星“济高科创号”发射成功。“济高科创号”卫星在随火箭加速直线升空的过程中（ ）
A. 动能减小，重力势能减小，机械能减小
B. 动能减小，重力势能增大，机械能不变
C. 动能增大，重力势能增大，机械能增大
D. 动能增大，重力势能减小，机械能不变
【答案】C
6．[［2024·宿迁宿城区期中］]下列说法正确的是（ ）
A. 使用滑轮组不仅省力而且省功
B. 机械效率越高的机械，功率越大
C. 功率越大的机械，做功越快
D. 定滑轮不仅能改变力的大小而且能改变力的方向
【答案】C
7．《天工开物》记载了古人炒蒸油料的场景，如图所示，下列过程与物理知识对应不正确的是（ ）
A. 加热——木炭燃烧时热值不变
B. 蒸煮——油料含有的热量增加
C. 翻炒——目的是使油料受热均匀
D. 飘香——分子在做无规则运动
【答案】B
【点拨】燃料的热值是燃料的一种属性，与是否燃烧无关，A正确；热量是过程量，不能说物体含有热量，B错误；翻炒的目的是使油料受热均匀，C正确；飘香说明分子在做无规则运动，D正确。
8．[［2024·西安西咸新区期中］]某款拖扫机器人，当接通机器人主电源（相当于闭合开关S1），电源指示灯亮，然后通过手机APP选择自动清洁（相当于闭合开关S2）机器人才开始工作。以下电路设计符合要求的是（ ）
A. B.
C. D.
【答案】A
9．[［2024·无锡锡山高级中学实验学校］]两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联（ ）
A. 两灯亮度不同B. 通过两灯的电流相等
C. 通过两灯的电流不相等D. 两灯同时亮同时灭
【答案】C
10．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A. 电流表测量干路中的电流
B. 电压表不能测量L1两端的电压
C. 只断开开关S2时，电压表没有示数
D. 取下L1时，L2正常发光
【答案】D
11．如图甲为一个“魔罐”，图乙为截面图。如图丙所示，小明将该罐子从斜面A点由静止释放，罐子滚到水平面D点停止，然后自动返回，再滚上斜面的B点，停止后又滚下斜面……如此往返，最后停在水平面上，下列说法正确的是（ ）
①罐子从A点滚动到C点的过程中，重力势能只转化为动能
②罐子在A点的重力势能最大，橡皮筋在D点的弹性势能最大
③若罐内没有橡皮筋和小铁块，罐子也能自动返回滚上斜面
④向上滚动的过程中，罐子整体在C点时的机械能小于在B点时的机械能
A. ①②④正确B. 只有②正确C. ②③正确D. ①②正确
【答案】B
【点拨】罐子从A点滚动到C点的过程中，质量不变，高度变小，重力势能变小，质量不变，速度变大，动能变大；由于罐子最后停在水平面上，罐子的机械能变小了，这说明在运动的过程中，罐子克服摩擦做功，机械能转化为了内能；此过程中，橡皮筋发生了弹性形变，具有弹性势能，所以罐子从A点滚动到C点的过程中，重力势能转化为了动能、弹性势能和内能，①错误；罐子在整个运动过程中的质量不变，在A点时的高度最高，重力势能最大，罐子从A点运动到D点，橡皮筋发生了弹性形变，在D点时的形变程度最大，所以在D点的弹性势能最大，②正确；若罐内没有橡皮筋和小铁块，罐子的重力势能转化为内能和罐子的动能，罐子不具有弹性势能，所以不会返回斜面，③错误；向上滚动的过程中，克服摩擦做功，机械能减小，所以罐子整体在C点时的机械能大于在B点时的机械能，④错误。
12．[［2024·南京秦淮区一模］]如图所示为探究“不同物质吸热升温现象”“比较不同燃料燃烧时放出的热量”的实验装置。下列说法正确的是（ ）
A. 两实验的研究对象都是烧杯中的液体
B. 两实验都需要控制被加热的液体质量相等
C. 除图中的器材，两实验都需要用到天平和秒表
D. 两实验都可以根据温度计示数的变化来比较烧杯中液体吸热的多少
【答案】B
【点拨】探究“不同物质吸热升温现象”中研究对象是烧杯中被加热的液体；而“比较不同燃料燃烧时放出的热量”中研究对象是不同的燃料，A错误；根据“比较不同燃料燃烧时放出的热量”和探究“不同物质吸热升温现象”两实验的要求，被加热液体的质量都要相同，B正确；“比较不同燃料燃烧时放出的热量”实验中，只要两种不同燃料全部燃烧完即可，故没有必要用到秒表，C错误；第一个实验是通过加热时间来反映物体吸收热量的多少，第二个实验是通过温度计示数的变化来比较燃料燃烧放出热量的多少，D错误。
13．桔槔是《天工开物》中记载的一种原始的汲水工具，在拗石辅助下，人几乎可以不用力就能将一桶水从井中提起。如图所示，已知A点所挂拗石重力为100 N，OA:OB=2:1，两侧悬挂的绳子始终保持在竖直方向，忽略横杆和绳的重力(ρ水=1.0×103 kg/m3)。下列说法错误的是（ ）
A. 桔槔平衡时，桶内水的体积为2×10-2 m3
B. 桔槔是杠杆装置
C. 桔槔平衡时，A、B两点所受的拉力之比为1:2
D. 要想一次提取更多的水，可以将悬挂点A向远离O点方向移动
【答案】A
【点拨】桔槔是绕着固定的点转动的硬棒，所以桔槔是杠杆装置，桔槔平衡时，由杠杆平衡条件可得FA⋅OA=FB⋅OB，即100 N×2=FB×1，解得FB=200 N。G桶+G水=FB=200 N，则G水≠200 N，V水≠2×10-2 m3，A错误，B正确；桔槔平衡时，由杠杆平衡条件可得FA⋅OA=FB⋅OB，所以A、B两点所受的拉力之比FA:FB=OB:OA=1:2，C正确；桔槔平衡时，由杠杆平衡条件可得FA⋅OA=FB⋅OB，要想一次提取更多的水，即增大FB，若FA和OB保持不变，则需要增大OA，故可以将悬挂点A向远离O点方向移动，D正确。
14．如图所示，固定的斜面长s=2 m,高h=0.5 m,沿斜面向上用50 N的拉力在4 s内把一个重60 N的物体从斜面底端匀速拉到顶端，这一过程中（ ）
（第14题）
A. 对物体做的有用功为120 JB. 物体受到的摩擦力为50 N
C. 拉力的功率为25 WD. 斜面的机械效率为70%
【答案】C
【点拨】对物体做的有用功W有用=Gh=60 N×0.5 m=30 J，拉力做的总功W总=Fs=50 N×2 m=100 J，克服摩擦力做功W额外=W总-W有用=100 J-30 J=70 J，物体受到的摩擦力f=W额外s=70 J2 m=35 N；拉力的功率P=W总t=100 J4 s=25 W，斜面的机械效率η=W有用W总×100%=30 J100 J×100%=30%。
15．[［2024·南京建邺区期中］]如图甲所示电路，电源电压恒定。闭合开关S1、S2，小灯泡L1、L2均发光。电压表V的示数为6 V，电流表A1和A2的指针均如图乙所示。若只断开开关S2，则电表A1、A2和V的示数变为（ ）
（第15题）
A. 1.2 A，0 A，0 VB. 1.5 A，0 A，6 V
C. 0.3 A，1.2 A，6 VD. 1.5 A，0.3 A，0 V
【答案】A
【点拨】闭合开关S1、S2，两灯泡并联，电流表A1在干路上，测干路电流，电流表A2在L2所在的支路，测该支路电流，电压表测L2两端电压；此时电压表V的示数为6 V，电流表A1选用的是0∼3 A量程，示数为1.5 A，则干路电流为1.5 A；电流表A2选用的是0∼0.6 A量程，示数为0.3 A，即通过L2的电流为0.3 A，通过L1的电流I1=I-I2=1.5 A-0.3 A=1.2 A。若只断开开关S2，由图甲可知，此时电路为L1的简单电路，电流表A1测通过L1的电流，电流表A1示数为1.2 A，电流表A2处于断开状态，示数为0 A，电压表也处于断开状态，示数为0 V。
二、填空题（每空1分，共20分）
16．[［2024·西安新城区期中］]净美西安，你我共建。如图所示是园林工人使用的修枝剪刀，为便于剪断树枝，人手握住图中修枝剪刀两个把手的_ _ _ _ _ _ _ _ _ _ （填“A、B”或“C、D”）位置效果更佳，这样握的目的是_ _ （填“增大”或“减小”）动力臂；剪枝时弹簧被压
缩，剪断树枝后，工人松开手，修枝剪刀会在弹簧的作用下自动张开，在修枝剪刀自动张开的过程中，弹簧的_ _ _ _ _ _ 能转化为修枝剪刀把手的能。
【答案】A、B； 增大； 弹性势； 动
17．[［2024·宿迁］]如图所示是单缸四冲程汽油机的_ _ 冲程，汽油机工作时，需要用水为其降温，这是利用水的_ _ _ _ _ _ 大的特点。若100 g水，温度升高20 ℃，水吸收的热量为_ _ _ _ _ _ _ _ _ _ _ _ J。[c水=4.2×103 J/(kg⋅℃)]
（第17题）
【答案】压缩； 比热容； 8.4×103
【点拨】水吸收的热量Q吸=c水m水Δt=4.2×103 J/(kg⋅℃)×0.1 kg×20 ℃=8.4×103 J。
18．[［2024·西安西光中学期中］]如图甲所示，电源电压是3 V且保持不变，S闭合后电压表示数为1 V，则灯L2两端的电压为_ _ _ _ V；若断开开关，电压表示数将_ _ （填“变大”“变小”或“不变”）。如图乙所示，两个水果组成电池可以使发光二极管发光，图中发光二极管具有单向导电的性质，电流只能从正极流进，从负极流出，金属片A是水果电池_ _ （填“正极”或“负极”）。
（第18题）
【答案】1； 变大； 正极
19．[［2024·泰兴期中］]跑步是一项很好的健身方式。小明质量为50 kg,他佩戴某运动手环以某一速度匀速跑，计步器显示跑了5 000步，所用时间为40 min,跑步过程中克服重力做功时消耗的能量为30千卡。查阅资料了解到，卡路里也是能量的单位，简称卡，1 g水温度升高1 ℃吸收的热量为1卡（1千卡=103 卡）。若不计能量损耗，小明这段时间内克服重力做的功为_ _ _ _ _ _ _ _ _ _ _ _ J，跑步功率的平均值为_ _ W，每跑一步身体重心上升的高度约为_ _ _ _ cm。（最后一空结果保留整数位）［水的比热容为4.2×103 J/(kg⋅℃)，g取10 N/kg]
【答案】1.26×105； 52.5； 5
【点拨】1 g水温度升高1 ℃吸收的热量Q=cmΔt=4.2×103 J/(kg⋅℃)×0.001 kg×1 ℃=4.2 J，由于1 g水温度升高1 ℃吸收的热量为1卡，则1卡=4.2 J，跑步过程中克服重力做功时消耗的能量为30千卡，则克服重力做的功W=Q1=30千卡=30×103卡=30×103×4.2 J=1.26×105 J，跑步功率的平均值P=Wt=1.26×105 J40×60 s=52.5 W，每跑一步克服重力做的功W1=W5 000=1.26×105 J5 000=25.2 J，每跑一步身体重心上升的高度h=W1G=W1mg=25.2 J50 kg×10 N/kg=0.0504 m≈5 cm。
20．[［2024·兴化月考］]如图所示，在同一高度以大小相同的初速度v0分别竖直向上和斜向上将同一小球抛出，不计空气阻力。小球上升时，小球的能转化为重力势能；小球竖直向上、斜向上到达最高点时距水平地面的高度分别为h1和h2，速度为v1和v2；小球又下落到离地等高度时的速度大小分别为v3和v4，则h1_ _ h2，v1_ _ v2，v3_ _ _ _ v4（最后三空均填“> ”“=”或“< ”）。
（第20题）
【答案】动； >； ”“=”或“< ”）P2，小车的机械能最终转化为能。
【答案】（1） 速度
（2） 铁球
（3） 当质量一定时，速度越大，动能越大
（4） 不同质量的铁球
（5） 相等；>；内
【解析】
（3） 【点拨】甲、乙两图中，小球的质量相同，速度不同，且速度越大，铁球撞击木块移动的距离越远，说明铁球具有的动能越大，则结论为当质量一定时，速度越大，动能越大。
（4） 【点拨】要探究动能与质量之间的关系，需要改变铁球的质量，因此需要添加不同质量的铁球。
（5） 【点拨】同一小车沿同一斜面的同一高度由静止开始向下运动，小车最初的机械能相等，到达毛巾、棉布、玻璃三种不同水平面上继续向前运动直到停止，小车机械能全部转化为内能，故克服阻力做的功相等。接触面越光滑，小车运动的距离越长，运动时间越长，由于克服摩擦所做的功相等，根据P=Wt可知，功率越小，玻璃比毛巾光滑，故在玻璃表面克服阻力做功的功率小于在毛巾表面克服阻力做功的功率，即P1>P2，此过程小车的机械能转化为内能。
26．[［2024·无锡锡山区期中］]（7分）小明探究水和沙子吸热升温的现象，他在两个相同的容器中分别装入质量、初温都相同的水和沙子，并用相同的装置加热，如图甲所示，实验中测得的数据如表所示。
（1） 实验中玻璃棒的作用是使沙子和水_ _ _ _ _ _ _ _ 。
（2） 根据表中实验数据，在图乙中画出水的温度随时间变化的图像。
（3） 分析图乙发现，开始加热时水和沙子升温相对都较慢，可能的原因是容器需要吸热。为了去除这一因素的影响，可以将装置_ _ 一段时间后再开始记录数据。
（4） 如图丙是小明改进后根据实验数据重新画的图。根据图丙分析：质量相等的沙子和水升高相同的温度，吸收热量多，依据是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。进一步分析图像发现：质量一定的水吸收的热量与升高温度的比值是_ _ 的；质量相等的水和沙子，上述比值大小_ _ _ _ _ _ （填“相等”或“不相等”）。
【答案】（1） 受热均匀
（2） 【解】如图所示。
（3） 加热
（4） 水；水需要加热时间长；不变；不相等
【解析】
（3） 【点拨】为了去除开始加热时，容器吸收热量的影响，可将装置加热一段时间后开始记录数据。
（4） 【点拨】由题图丙可知，水和沙子质量相同时，升高相同的温度时，水需要加热时间长，所以水吸收的热量多，因为水和沙子图像直线的倾斜程度不同，故质量相等的水和沙子吸收的热量与升高温度的比值不同。
27．[［2024·榆林期中］]（7分）在探究“并联电路的电流特点”的实验时，小明设计了如图甲所示的电路图。
（1） 实验中，应该选择规格_ _ （填“相同”或“不同”）的两个小灯泡。电流表使用前，应检查指针是否对准_ _ _ _ _ _ _ _ 。
（2） 小明按照如图甲所示的电路图连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线补画出正确的导线（导线之间不能交叉）。
（3） 在实验过程中，一盏灯突然熄灭，电流表A2有示数，电流表A1无示数，若电路中只有一处故障，则可能是L1_ _ （填“短路”或“断路”）。
（4） 排除故障后，继续实验，测出通过L1的电流如图丙所示，电流表的读数是_ _ A。小明继续测出通过L2的电流和干路电流，数据记录如表所示，分析表中数据，小明得出结论：在并联电路中，干路电流等于各支路电流之和。你认为这样的结论_ _ _ _ _ _ （填“可靠”或“不可靠”），理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
【答案】（1） 不同；零刻度线
（2） 【解】如图所示。
（3） 断路
（4） 0.2；不可靠；只通过一组数据得到并联电路电流的规律，得出的结论有偶然性
【解析】
（3） 【点拨】在实验过程中，一盏灯突然熄灭，电流表A2有示数，说明另一盏灯仍然发光，则必是一条支路断路，电流表A1无示数，故障可能为L1断路。
（4） 【点拨】电流表的量程是0～0.6 A，示数是0.2 A。实验中只通过一组数据得到并联电路电流的规律，得出的结论有偶然性，因此这样的结论不可靠。
28．[［2024·扬州］]（4分）如图所示，工人用动滑轮匀速提升重400 N的窗玻璃，所用的竖直拉力为250 N，窗玻璃上升的高度为10 m，用时50 s。求：
（1） 所做的有用功W有用。
（2） 工人所用拉力的功率P。
（3） 动滑轮的机械效率η 。
【答案】（1） 【解】有用功W有用=Gh=400 N×10 m=4 000 J。
（2） 动滑轮绳端移动的距离s=nh=2×10 m=20 m，则拉力做的总功W总=Fs=250 N×20 m=5 000 J，所以拉力F的功率P=W总t=5 000 J50 s=100 W。
（3） 动滑轮的机械效率η=W有用W总×100%=4 000 J5 000 J×100%=80%。
29．[［2024·镇江二模］]（6分）一台自走式割草机以汽油机为动力，通过传动轴推动底部刀片组割草，同时驱动履带行走。割草机刀片割草最大功率为4 kW，汽油机工作时有60%的能量转化为有用机械能（汽油完全燃烧），其中10%用于驱动履带行走。一条河岸长7.2 km,用这台割草机修理河岸草坪，从一端走到另一端，割草机行走时受到的平均阻力为200 N。求：
（1） 割草机从一端运动到另一端克服阻力做的功。
（2） 割草机从一端到另一端所需要的时间。
（3） 此过程割草机消耗汽油的质量。（结果保留一位有效数字，q汽油=4.5×107 J/kg）
【答案】（1） 【解】克服阻力做的功W=fs=200 N×7.2×103 m=1.44×106 J。
（2） 割草机行走时的牵引力等于平均阻力，F=f=200 N，割草机的速度v=P×10%F=4×103 W×10%200 N=2 m/s,所用时间t=sv=7.2×103 m2 m/s=3 600 s。
（3） 割草机输出有用的机械能W'=Pt=4×103 W×3 600 s=1.44×107 J，汽油完全燃烧放出的热量Q放=W'60%=1.44×107 J60%=2.4×107 J，消耗汽油的质量m=Q放q汽油=2.4×107 J4.5×107 J/kg≈0.5 kg。
30．（8分）阅读短文，回答文后问题。
油电混合动力汽车
如图甲所示，国产某品牌油电混合动力汽车前后安装有高清摄像头、无线WiFi 等，其工作原理如图乙所示。当它以90 km/h 的速度匀速行驶20 min 的过程中，燃烧了3 kg 燃油。发动机和驱动电机共同为汽车提供动力，驱动汽车行驶所需要的能量为9×107 J，其中50% 的能量来自燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为6×106 J。设燃油在发动机汽缸内完全燃烧，燃油的热值为5×107 J/kg。
普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s 时，所对应的动能Ek，作出Ek-s 图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
（1） 完全燃烧3 kg燃油产生的热量为_ _ _ _ _ _ _ _ _ _ _ _ J。
（2） 该油电混合动力汽车以90 km/h的速度匀速行驶20 min的过程中，发动机的效率为%。
（3） 由图丙可知，表示该油电混合动力汽车进行测试的图线是_ _ _ _ （填“①”或“②”）。
（4） 该油电混合动力汽车从关闭发动机至汽车停止的过程中，发电机的储能效率为_ _ %。
【答案】（1） 1.5×108
（2） 34
（3） ①
（4） 62.5
【解析】
（1） 【点拨】燃油完全燃烧放出的热量Q放=mq=3 kg×5×107 J/kg=1.5×108 J。
（2） 【点拨】发动机为汽车提供部分动力的能量W1=9×107 J×50%=4.5×107 J，发动机对蓄电池充电的能量W2=6×106 J，发动机用来做有用功的能量W=W1+W2=4.5×107 J+6×106 J=5.1×107 J，发动机的效率η1=WQ放×100%=5.1×107 J1.5×108 J×100%=34%。
（3） 【点拨】由于油电混合动力汽车克服摩擦做功比普通汽车克服摩擦做功更少，动能除用于克服摩擦做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电，所以油电混合汽车关闭发动机后行驶的距离更短，该油电混合动力汽车对应的Ek-s图像应该是题图丙中的①图线。
（4） 【点拨】普通汽车克服摩擦所做的功W普=Ek=4×105 J，汽车受到的摩擦力f=W普s普=4×105 J80 m=5 000 N，油电混合动力汽车克服摩擦所做的功W混=fs混=5 000 N×30 m=1.5×105 J，发电机将动能转化为电能W电=Ek-W混=4×105 J-1.5×105 J=2.5×105 J，储能效率η2=W电Ek×100%=2.5×105 J4×105 J×100%=62.5%。
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
温度/℃
沙子
25
27
32
38
44
50
56
水
25
26
28
31
34
37
40
通过L1的电流I1/A
通过L2的电流I2/A
干路电流I总/A
0.3
0.5
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
温度/℃
沙子
25
27
32
38
44
50
56
水
25
26
28
31
34
37
40
通过L1的电流I1/A
通过L2的电流I2/A
干路电流I总/A
0.3
0.5
