初中物理人教版（2024）九年级全册（2024）第3节 电磁铁 电磁继电器优秀同步达标检测题

这是一份初中物理人教版（2024）九年级全册（2024）第3节 电磁铁 电磁继电器优秀同步达标检测题，共4页。试卷主要包含了S2，下列说法正确的是等内容，欢迎下载使用。

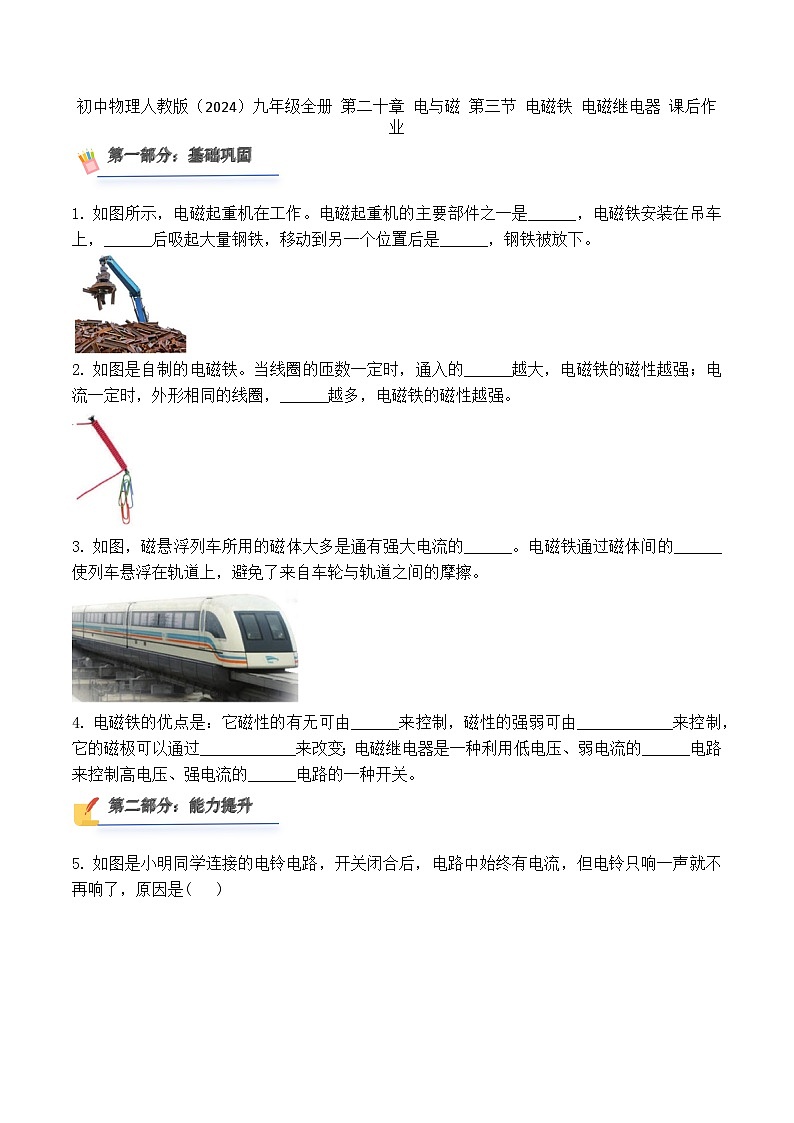

如图所示，电磁起重机在工作。电磁起重机的主要部件之一是______，电磁铁安装在吊车上，______后吸起大量钢铁，移动到另一个位置后是______，钢铁被放下。
如图是自制的电磁铁。当线圈的匝数一定时，通入的______越大，电磁铁的磁性越强；电流一定时，外形相同的线圈，______越多，电磁铁的磁性越强。
如图，磁悬浮列车所用的磁体大多是通有强大电流的______。电磁铁通过磁体间的______使列车悬浮在轨道上，避免了来自车轮与轨道之间的摩擦。
电磁铁的优点是：它磁性的有无可由______来控制，磁性的强弱可由____________来控制，它的磁极可以通过____________来改变；电磁继电器是一种利用低电压、弱电流的______电路来控制高电压、强电流的______电路的一种开关。
第二部分：能力提升

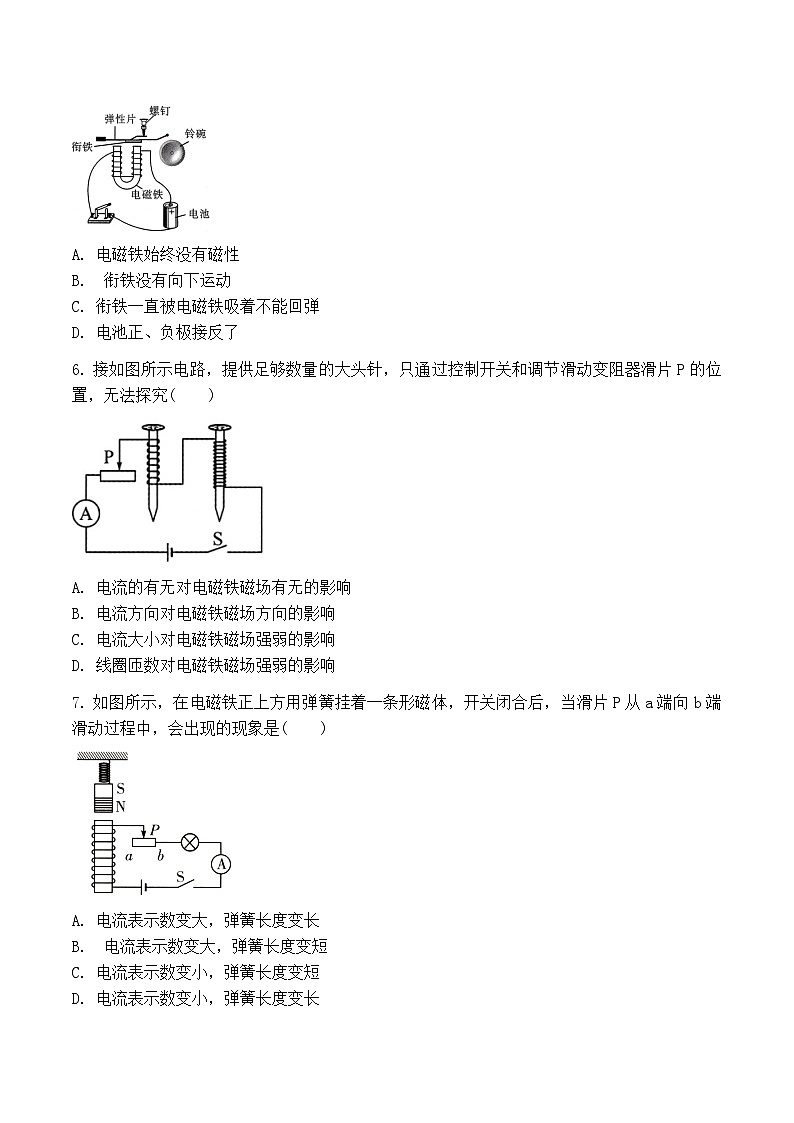

如图是小明同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是( )
电磁铁始终没有磁性
衔铁没有向下运动
衔铁一直被电磁铁吸着不能回弹
电池正、负极接反了
接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究( )
A. 电流的有无对电磁铁磁场有无的影响
B. 电流方向对电磁铁磁场方向的影响
C. 电流大小对电磁铁磁场强弱的影响
D. 线圈匝数对电磁铁磁场强弱的影响
如图所示，在电磁铁正上方用弹簧挂着一条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是( )
电流表示数变大，弹簧长度变长
电流表示数变大，弹簧长度变短
电流表示数变小，弹簧长度变短
电流表示数变小，弹簧长度变长
（作图）如图所示是某“汽车超载记录器”原理图，R为保护电阻，Rx为压敏电阻，其阻值随压力增大而减小。当汽车不超载时，指示灯发光；当汽车超载时，电磁铁的磁性增强，使照相机自动照相，请按要求补充电路。
如图所示是一种水位自动报警器的原理图，当水位到达金属块A时(一般的水能导电)，电路中( )
红灯和绿灯都亮
红灯和绿灯都不亮
绿灯亮，红灯不亮
红灯亮，绿灯不亮第三部分：拓展延伸

如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，闭合开关S1、S2，下列说法正确的是( )
A. 电磁铁的右端为S极
B. 当滑片P向右滑动时，电磁铁磁性增强
C. 当滑片P向左滑动时，巨磁电阻的阻值减小
D. 当滑片P向左滑动时，指示灯变暗
参考答案
电磁铁、通电、切断电流
电流、匝数
电磁铁、相互作用
通断电、电流的大小、改变电流方向、控制、工作
C
B
B

D
C
