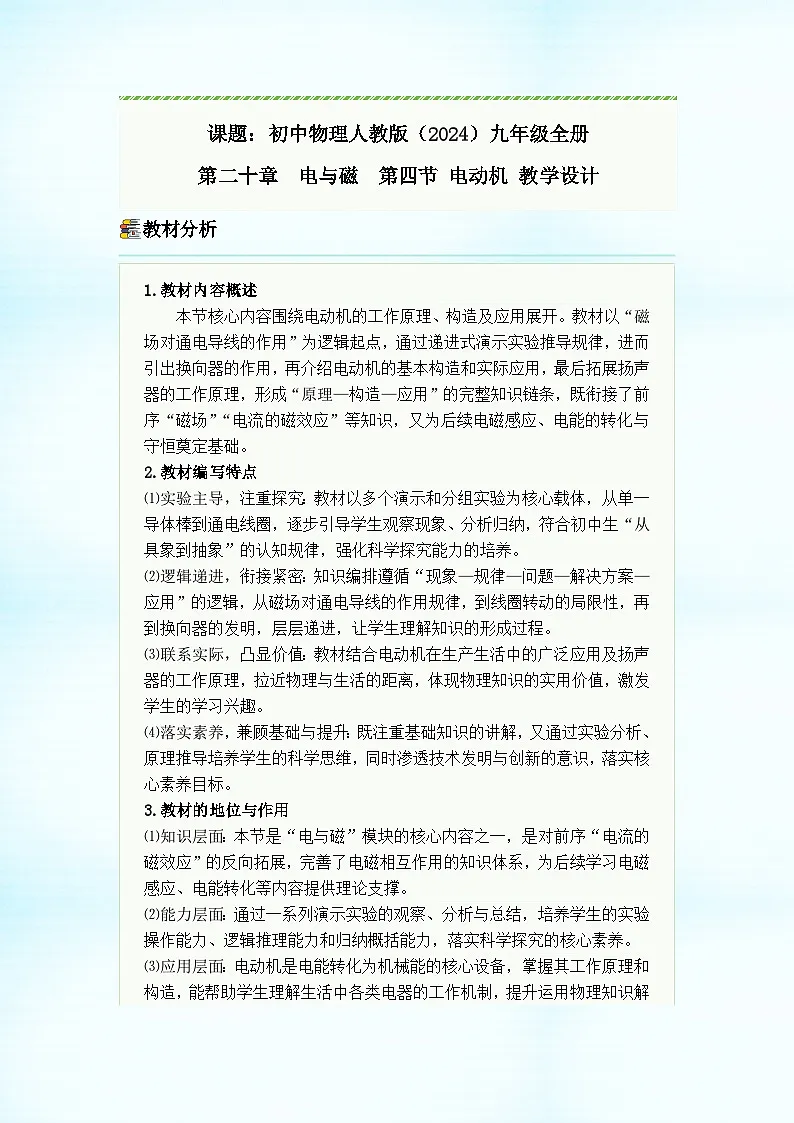

教材分析
1.教材内容概述
本节核心内容围绕电动机的工作原理、构造及应用展开。教材以“磁场对通电导线的作用”为逻辑起点，通过递进式演示实验推导规律，进而引出换向器的作用，再介绍电动机的基本构造和实际应用，最后拓展扬声器的工作原理，形成“原理—构造—应用”的完整知识链条，既衔接了前序“磁场”“电流的磁效应”等知识，又为后续电磁感应、电能的转化与守恒奠定基础。
2.教材编写特点
⑴实验主导，注重探究：教材以多个演示和分组实验为核心载体，从单一导体棒到通电线圈，逐步引导学生观察现象、分析归纳，符合初中生“从具象到抽象”的认知规律，强化科学探究能力的培养。
⑵逻辑递进，衔接紧密：知识编排遵循“现象—规律—问题—解决方案—应用”的逻辑，从磁场对通电导线的作用规律，到线圈转动的局限性，再到换向器的发明，层层递进，让学生理解知识的形成过程。
⑶联系实际，凸显价值：教材结合电动机在生产生活中的广泛应用及扬声器的工作原理，拉近物理与生活的距离，体现物理知识的实用价值，激发学生的学习兴趣。
⑷落实素养，兼顾基础与提升：既注重基础知识的讲解，又通过实验分析、原理推导培养学生的科学思维，同时渗透技术发明与创新的意识，落实核心素养目标。
3.教材的地位与作用
⑴知识层面：本节是“电与磁”模块的核心内容之一，是对前序“电流的磁效应”的反向拓展，完善了电磁相互作用的知识体系，为后续学习电磁感应、电能转化等内容提供理论支撑。
⑵能力层面：通过一系列演示实验的观察、分析与总结，培养学生的实验操作能力、逻辑推理能力和归纳概括能力，落实科学探究的核心素养。
⑶应用层面：电动机是电能转化为机械能的核心设备，掌握其工作原理和构造，能帮助学生理解生活中各类电器的工作机制，提升运用物理知识解决实际问题的能力，同时为后续学习工业生产、新能源技术等相关内容奠定基础。

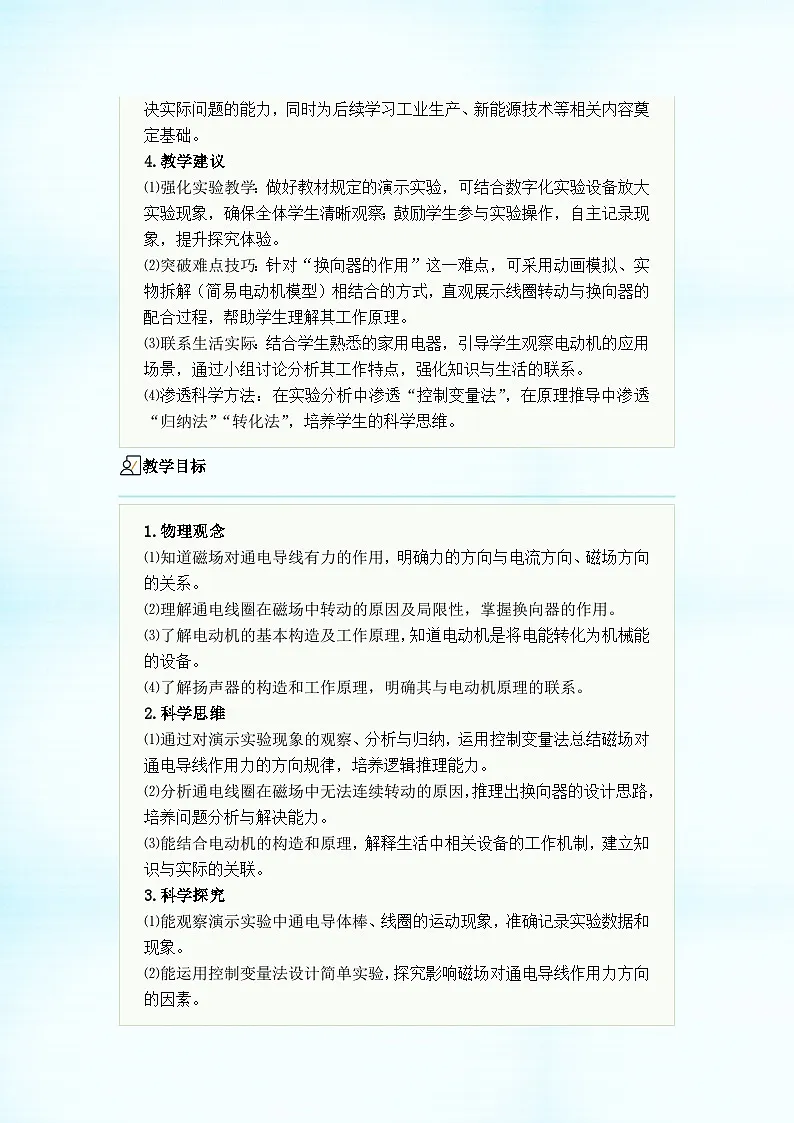

4.教学建议
⑴强化实验教学：做好教材规定的演示实验，可结合数字化实验设备放大实验现象，确保全体学生清晰观察；鼓励学生参与实验操作，自主记录现象，提升探究体验。
⑵突破难点技巧：针对“换向器的作用”这一难点，可采用动画模拟、实物拆解（简易电动机模型）相结合的方式，直观展示线圈转动与换向器的配合过程，帮助学生理解其工作原理。
⑶联系生活实际：结合学生熟悉的家用电器，引导学生观察电动机的应用场景，通过小组讨论分析其工作特点，强化知识与生活的联系。
⑷渗透科学方法：在实验分析中渗透“控制变量法”，在原理推导中渗透“归纳法”“转化法”，培养学生的科学思维。
教学目标
1.物理观念
⑴知道磁场对通电导线有力的作用，明确力的方向与电流方向、磁场方向的关系。
⑵理解通电线圈在磁场中转动的原因及局限性，掌握换向器的作用。
⑶了解电动机的基本构造及工作原理，知道电动机是将电能转化为机械能的设备。
⑷了解扬声器的构造和工作原理，明确其与电动机原理的联系。
2.科学思维
⑴通过对演示实验现象的观察、分析与归纳，运用控制变量法总结磁场对通电导线作用力的方向规律，培养逻辑推理能力。
⑵分析通电线圈在磁场中无法连续转动的原因，推理出换向器的设计思路，培养问题分析与解决能力。
⑶能结合电动机的构造和原理，解释生活中相关设备的工作机制，建立知识与实际的关联。
3.科学探究
⑴能观察演示实验中通电导体棒、线圈的运动现象，准确记录实验数据和现象。
⑵能运用控制变量法设计简单实验，探究影响磁场对通电导线作用力方向的因素。
⑶能针对通电线圈转动的局限性，提出合理的改进猜想，体验科学探究的基本过程。

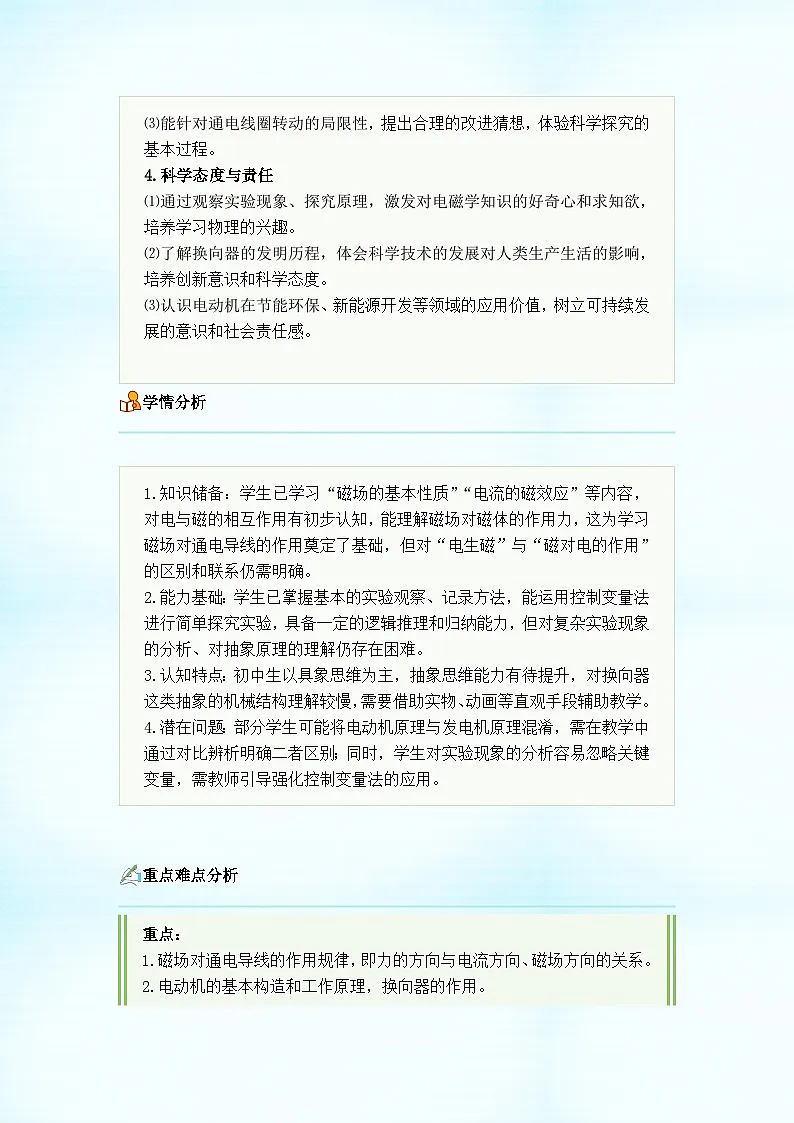

4.科学态度与责任
⑴通过观察实验现象、探究原理，激发对电磁学知识的好奇心和求知欲，培养学习物理的兴趣。
⑵了解换向器的发明历程，体会科学技术的发展对人类生产生活的影响，培养创新意识和科学态度。
⑶认识电动机在节能环保、新能源开发等领域的应用价值，树立可持续发展的意识和社会责任感。
学情分析
1.知识储备：学生已学习“磁场的基本性质”“电流的磁效应”等内容，对电与磁的相互作用有初步认知，能理解磁场对磁体的作用力，这为学习磁场对通电导线的作用奠定了基础，但对“电生磁”与“磁对电的作用”的区别和联系仍需明确。
2.能力基础：学生已掌握基本的实验观察、记录方法，能运用控制变量法进行简单探究实验，具备一定的逻辑推理和归纳能力，但对复杂实验现象的分析、对抽象原理的理解仍存在困难。
3.认知特点：初中生以具象思维为主，抽象思维能力有待提升，对换向器这类抽象的机械结构理解较慢，需要借助实物、动画等直观手段辅助教学。
4.潜在问题：部分学生可能将电动机原理与发电机原理混淆，需在教学中通过对比辨析明确二者区别；同时，学生对实验现象的分析容易忽略关键变量，需教师引导强化控制变量法的应用。
重点难点分析
重点：
1.磁场对通电导线的作用规律，即力的方向与电流方向、磁场方向的关系。
2.电动机的基本构造和工作原理，换向器的作用。
3.扬声器的工作原理及其与电动机原理的联系。
难点：
1.换向器的工作原理及对通电线圈连续转动的作用。
2.运用磁场对通电导线的作用规律，解释电动机和扬声器的工作机制。
3.控制变量法在实验探究中的准确应用，以及实验现象的分析与归纳。
教学过程
引入新课
1.情境导入：播放一段包含电风扇、洗衣机、电动玩具车、工厂电动机设备的短视频，提问学生：“这些设备在工作时都有一个共同的核心部件，它能将电能转化为机械能，你们知道这个部件是什么吗？”（引导学生回答“电动机”）。
2.问题激趣：继续提问：“电动机为什么能转动？它的内部构造有什么特点？我们平时听到的扬声器，和电动机又有什么关系呢？”通过一系列问题，激发学生的求知欲，自然引入本节课主题——《电动机》。
3.板书课题：电动机
新课教学
一、磁场对通电导线的作用
教师引导：我们已经知道电流周围存在磁场（电流的磁效应），那么磁场对通电导线是否会产生作用力呢？接下来我们通过实验探究这个问题。
1.演示：通电导体棒在磁场中运动
实验准备：展示实验装置，说明各部件的作用，确保电路连接正确，磁体磁场方向明确。
（1）观察通电导体棒在磁场中的运动
操作：闭合开关，让电流通过导体棒，引导学生观察导体棒的运动情况。
现象：导体棒在磁场中发生运动。
结论：磁场对通电导线有力的作用。
（2）只改变电流的方向，观察导体棒的运动
操作：断开开关，调换电源正负极，改变电流方向，闭合开关后观察导体棒运动方向。
现象：导体棒运动方向与（1）中相反。
结论：磁场对通电导线的作用力方向与电流方向有关。
（3）只改变磁场的方向，观察导体棒的运动
操作：断开开关，恢复电源正负极，调换U形磁体的N极、S极，改变磁场方向，闭合开关观察现象。
现象：导体棒运动方向与（1）中相反。
结论：磁场对通电导线的作用力方向与磁场方向有关。
（4）同时改变电流方向和磁场方向，观察导体棒的运动
操作：断开开关，同时调换电源正负极和磁体N、S极，闭合开关观察现象。
现象：导体棒运动方向与（1）中相同。
结论：同时改变电流方向和磁场方向，磁场对通电导线的作用力方向不变。
（5）总结
教师引导学生归纳：磁场对通电导线有力的作用，该力的方向与电流方向和磁场方向有关；当只改变其中一个因素时，力的方向改变；同时改变两个因素时，力的方向不变。
板书：一、磁场对通电导线的作用1.规律：力的方向与电流方向、磁场方向有关（一变则变，两变不变）
2.演示：通电线圈在磁场中转动
实验准备：展示通电线圈在磁场中的实验装置（线圈、U形磁体、电源、开关），将线圈悬挂在磁场中，确保线圈能自由转动。
（1）线圈置于平衡位置（线圈不动）
操作：将线圈调整至平衡位置（线圈平面与磁场方向垂直），闭合开关，观察线圈运动情况。
现象：线圈保持静止，不发生转动。
分析：此时线圈两侧受到的力大小相等、方向相反、作用在同一直线上，是一对平衡力，线圈处于平衡状态。
（2）线圈置于非平衡位置（无法连续转动）
操作：将线圈转动至非平衡位置（线圈平面与磁场方向平行），闭合开关，观察线圈运动情况。
现象：线圈在磁场中转动，但转过平衡位置后，运动方向逐渐减慢，最终反向转动，无法实现连续转动。
分析：线圈转过平衡位置后，电流方向和磁场方向不变，两侧受到的力方向不变，力的作用效果变为阻碍线圈转动，导致线圈无法连续转动。
问题引导：“如何让线圈在磁场中连续转动呢？”（引导学生思考：需要在线圈转过平衡位置时，改变电流方向或磁场方向，使力的方向始终推动线圈转动）。
3.换向器
教师讲解：为了解决线圈无法连续转动的问题，人们发明了换向器。展示换向器的实物模型和结构示意图（由两个半环组成），介绍其工作原理。
工作原理：换向器与线圈两端相连，外部与电源通过电刷接触。当线圈转过平衡位置时，换向器自动调换与线圈连接的电流方向，从而改变线圈两侧受到的力的方向，使线圈始终受到推动其转动的力，实现连续转动。
动画辅助：播放换向器工作的动画，直观展示线圈转动、换向器调换电流方向的过程，帮助学生理解。
板书：2.通电线圈转动：平衡位置（静止）、非平衡位置（不连续转动）3.换向器：改变电流方向，使线圈连续转动
二、电动机的基本构造
1.转子和定子
展示电动机的解剖模型和结构示意图，讲解核心构造：
（1）转子：电动机中能够转动的部分，主要是通电线圈和换向器。
（2）定子：电动机中固定不动的部分，主要是磁体（永磁体或电磁铁），用于提供磁场。
补充说明：转子转动的动力来源于定子磁场对通电线圈的作用力，实现电能向机械能的转化。
2.实际电动机的构造
教师讲解：实际应用的电动机结构更为复杂，除了转子和定子，还包括电刷、轴承、外壳等部件。为了增强磁场强度，定子通常采用电磁铁（而非永磁体），线圈也会绕在铁芯上，组成电枢，以提高电动机的效率和功率。
举例说明：家用电风扇、洗衣机中的电动机，工业上的大型电动机，其核心构造均基于转子和定子，只是规格和材质有所不同。
板书：二、电动机的基本构造1.转子（转动部分：线圈、换向器）2.定子（固定部分：磁体/电磁铁）3.实际构造：电刷、轴承、电枢等
三、扬声器
1.扬声器的构造
展示扬声器的实物和结构示意图，讲解其构造：主要由永磁体、线圈、纸盆组成。永磁体提供磁场，线圈与纸盆相连，通入变化的电流。
2.扬声器的原理
教师讲解：扬声器的工作原理基于磁场对通电导线的作用。当变化的电流通过线圈时，线圈在永磁体的磁场中受到大小和方向不断变化的力，从而带动纸盆振动，纸盆振动推动空气振动，发出声音。
对比联系：引导学生对比扬声器与电动机的原理，明确二者均利用“磁场对通电导线有力的作用”这一规律，本质都是电能转化为机械能（扬声器中机械能表现为纸盆振动）。
板书：三、扬声器1.构造：永磁体、线圈、纸盆2.原理：磁场对通电线圈的作用，电能→机械能（振动发声）
课堂小结
1.教师引导学生梳理本节课核心知识，以提问形式回顾：
（1）磁场对通电导线的作用力方向与哪些因素有关？
（2）换向器的作用是什么？
（3）电动机的核心构造的是什么？工作时能量如何转化？
（4）扬声器的工作原理与电动机有什么联系？
2.师生共同总结：本节课围绕电动机展开，从磁场对通电导线的作用规律，到换向器的发明解决线圈连续转动问题，再到电动机的构造和扬声器的应用，核心是“磁场对电的作用”，实现电能向机械能的转化。
3.板书梳理：将本节课板书内容串联，形成知识框架，便于学生记忆。
课堂练习
1.基础题：下列关于磁场对通电导线的作用的说法中，正确的是（ ）
A.磁场对通电导线一定有力的作用
B.力的方向只与电流方向有关
C.只改变磁场方向，力的方向改变
D.同时改变电流和磁场方向，力的方向改变
（答案：C，考查磁场对通电导线作用力的方向规律）
2.中档题：电动机的转子能够连续转动，关键是因为（ ）
A.有定子提供磁场
B.线圈通电后受到力的作用
C.换向器及时改变电流方向
D.线圈的惯性作用
（答案：C，考查换向器的作用）
3.提升题：扬声器发出声音的过程中，能量转化情况是________，其工作原理与电动机相同，都是利用了________的规律。
（答案：电能转化为机械能；磁场对通电导线有力的作用，考查扬声器的原理和能量转化）
4.讲解反馈：针对学生答题情况，讲解易错点，强化核心知识的理解和应用。
板书设计
20.4电动机
一、磁场对通电导线的作用
1.规律：力的方向与电流方向、磁场方向有关（一变则变，两变不变）
2.通电线圈转动：
平衡位置：静止（二力平衡）
非平衡位置：不连续转动（力的方向阻碍转动）
3.换向器：改变电流方向，使线圈连续转动
二、电动机的基本构造
1.转子：转动部分（线圈、换向器）
2.定子：固定部分（磁体/电磁铁）
3.实际构造：电刷、轴承、电枢等
4.能量转化：电能→机械能
三、扬声器
1.构造：永磁体、线圈、纸盆
2.原理：磁场对通电线圈的作用（电能→机械能，振动发声）
布置作业
（一）基础作业
1.完成教材164页1-5题。
2.画出电动机的核心构造示意图，并标注各部分名称及作用。
（二）提升作业（选做）
1.观察家中一种含有电动机的电器，分析其电动机的转子、定子可能的位置，简要说明其工作过程，撰写一段200字左右的分析报告。
2.设计一个简易电动机模型（可查阅资料），列出所需材料和制作步骤，下节课分享交流。
（三）拓展作业（选做）
查阅资料，了解电动机的发展历程，分析技术进步对电动机效率、功率的影响，撰写一篇简短的科普短文（300字左右）。
教学反思
（一）成功之处
1.实验教学落实到位：通过递进式演示实验，从导体棒到通电线圈，逐步引导学生观察现象、分析归纳，结合控制变量法的应用，让学生自主推导磁场对通电导线的作用规律，强化了科学探究素养的培养。
2.难点突破有技巧：针对换向器这一抽象难点，采用实物模型、动画模拟相结合的方式，直观展示其工作过程，降低了学生的理解难度，有效突破了教学难点。
3.联系实际紧密：结合生活中的电动机设备和扬声器，引导学生分析其工作原理，拉近了物理与生活的距离，提升了学生运用知识解决实际问题的能力，体现了物理知识的实用价值。
4.核心素养贯穿始终：教学设计围绕物理观念、科学思维、科学探究、科学态度与责任四个维度展开，既注重基础知识的讲解，又强化能力和素养的培养，符合新课标要求。
（二）不足之处
1.实验互动性有待提升：演示实验主要由教师操作，学生参与度较低，部分学生可能存在“被动观察”的情况，未能充分调动全体学生的探究积极性。
2.个体差异关注不足：课堂练习和教学环节设计虽兼顾基础与提升，但对学困生的针对性指导不够，可能导致部分学生对换向器、扬声器原理的理解仍不透彻。
3.时间分配不够合理：新课教学中“换向器”部分的讲解耗时较长，导致课堂练习时间紧张，部分学生未能完成提升题，反馈效果不够理想。
4.知识对比不够强化：对电动机与前序“电流的磁效应”、后续“电磁感应”的区别和联系未进行明确对比，可能导致学生混淆相关知识。
（三）改进措施
1.优化实验教学形式：将部分演示实验改为小组合作实验，让学生自主操作、记录现象、分析结论，提升学生的参与度和探究能力；同时准备备用实验装置，应对实验故障，确保教学顺利进行。
2.分层教学精准落实：设计分层任务单，为学困生提供基础知识点拨和实验步骤提示，为优等生设计拓展探究问题（如分析换向器的材料选择），关注个体差异，确保每位学生都能获得发展。
3.合理分配教学时间：精简换向器部分的讲解内容，突出核心原理，预留充足的课堂练习和反馈时间；提前预设课堂突发情况，优化教学流程，提高课堂效率。
4.强化知识体系构建：在课堂小结或后续教学中，通过对比表格、思维导图等形式，明确电动机与电流的磁效应、电磁感应的区别和联系，帮助学生构建完整的电磁知识体系，避免知识混淆。
5.完善作业反馈机制：对学生的拓展作业和简易电动机设计方案进行细致点评，分享优秀案例，针对共性问题在课堂上集中讲解，强化知识的应用和迁移，提升教学效果。
