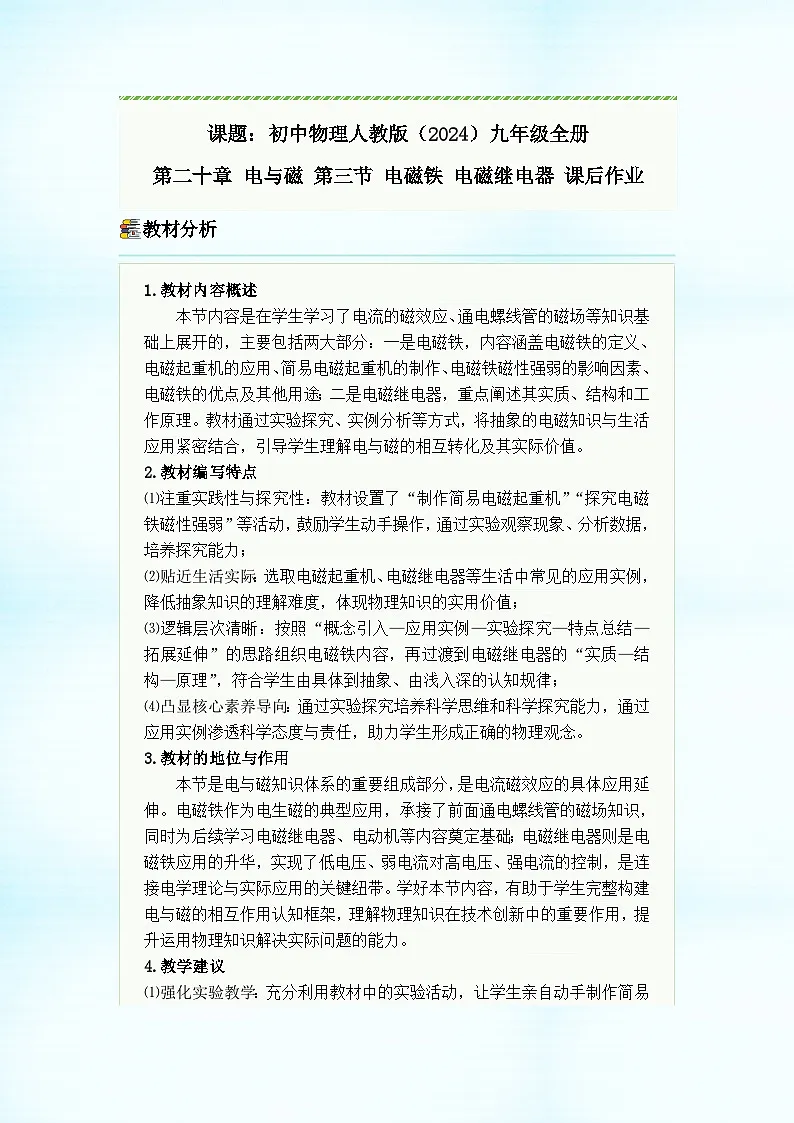

教材分析
1.教材内容概述
本节内容是在学生学习了电流的磁效应、通电螺线管的磁场等知识基础上展开的，主要包括两大部分：一是电磁铁，内容涵盖电磁铁的定义、电磁起重机的应用、简易电磁起重机的制作、电磁铁磁性强弱的影响因素、电磁铁的优点及其他用途；二是电磁继电器，重点阐述其实质、结构和工作原理。教材通过实验探究、实例分析等方式，将抽象的电磁知识与生活应用紧密结合，引导学生理解电与磁的相互转化及其实际价值。
2.教材编写特点
⑴注重实践性与探究性：教材设置了“制作简易电磁起重机”“探究电磁铁磁性强弱”等活动，鼓励学生动手操作，通过实验观察现象、分析数据，培养探究能力；
⑵贴近生活实际：选取电磁起重机、电磁继电器等生活中常见的应用实例，降低抽象知识的理解难度，体现物理知识的实用价值；
⑶逻辑层次清晰：按照“概念引入—应用实例—实验探究—特点总结—拓展延伸”的思路组织电磁铁内容，再过渡到电磁继电器的“实质—结构—原理”，符合学生由具体到抽象、由浅入深的认知规律；
⑷凸显核心素养导向：通过实验探究培养科学思维和科学探究能力，通过应用实例渗透科学态度与责任，助力学生形成正确的物理观念。
3.教材的地位与作用
本节是电与磁知识体系的重要组成部分，是电流磁效应的具体应用延伸。电磁铁作为电生磁的典型应用，承接了前面通电螺线管的磁场知识，同时为后续学习电磁继电器、电动机等内容奠定基础；电磁继电器则是电磁铁应用的升华，实现了低电压、弱电流对高电压、强电流的控制，是连接电学理论与实际应用的关键纽带。学好本节内容，有助于学生完整构建电与磁的相互作用认知框架，理解物理知识在技术创新中的重要作用，提升运用物理知识解决实际问题的能力。
4.教学建议

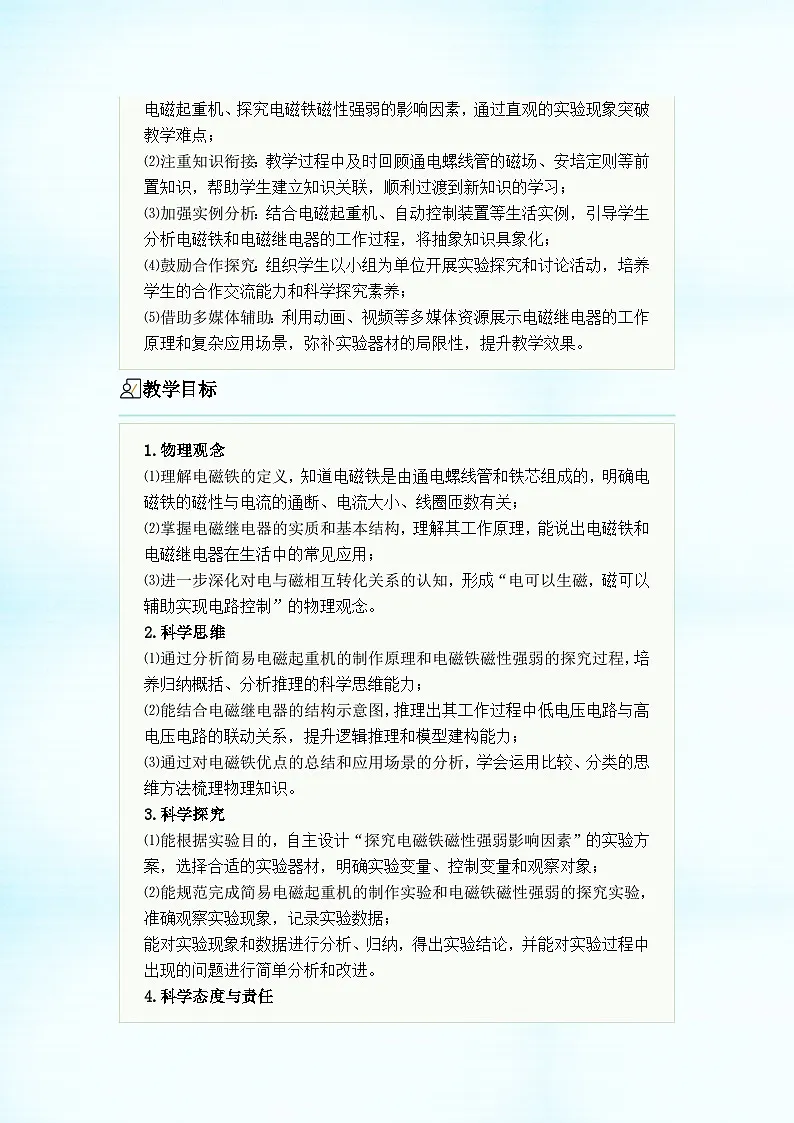

⑴强化实验教学：充分利用教材中的实验活动，让学生亲自动手制作简易电磁起重机、探究电磁铁磁性强弱的影响因素，通过直观的实验现象突破教学难点；
⑵注重知识衔接：教学过程中及时回顾通电螺线管的磁场、安培定则等前置知识，帮助学生建立知识关联，顺利过渡到新知识的学习；
⑶加强实例分析：结合电磁起重机、自动控制装置等生活实例，引导学生分析电磁铁和电磁继电器的工作过程，将抽象知识具象化；
⑷鼓励合作探究：组织学生以小组为单位开展实验探究和讨论活动，培养学生的合作交流能力和科学探究素养；
⑸借助多媒体辅助：利用动画、视频等多媒体资源展示电磁继电器的工作原理和复杂应用场景，弥补实验器材的局限性，提升教学效果。
教学目标
1.物理观念
⑴理解电磁铁的定义，知道电磁铁是由通电螺线管和铁芯组成的，明确电磁铁的磁性与电流的通断、电流大小、线圈匝数有关；
⑵掌握电磁继电器的实质和基本结构，理解其工作原理，能说出电磁铁和电磁继电器在生活中的常见应用；
⑶进一步深化对电与磁相互转化关系的认知，形成“电可以生磁，磁可以辅助实现电路控制”的物理观念。
2.科学思维
⑴通过分析简易电磁起重机的制作原理和电磁铁磁性强弱的探究过程，培养归纳概括、分析推理的科学思维能力；
⑵能结合电磁继电器的结构示意图，推理出其工作过程中低电压电路与高电压电路的联动关系，提升逻辑推理和模型建构能力；
⑶通过对电磁铁优点的总结和应用场景的分析，学会运用比较、分类的思维方法梳理物理知识。
3.科学探究
⑴能根据实验目的，自主设计“探究电磁铁磁性强弱影响因素”的实验方案，选择合适的实验器材，明确实验变量、控制变量和观察对象；
⑵能规范完成简易电磁起重机的制作实验和电磁铁磁性强弱的探究实验，准确观察实验现象，记录实验数据；
能对实验现象和数据进行分析、归纳，得出实验结论，并能对实验过程中出现的问题进行简单分析和改进。
4.科学态度与责任

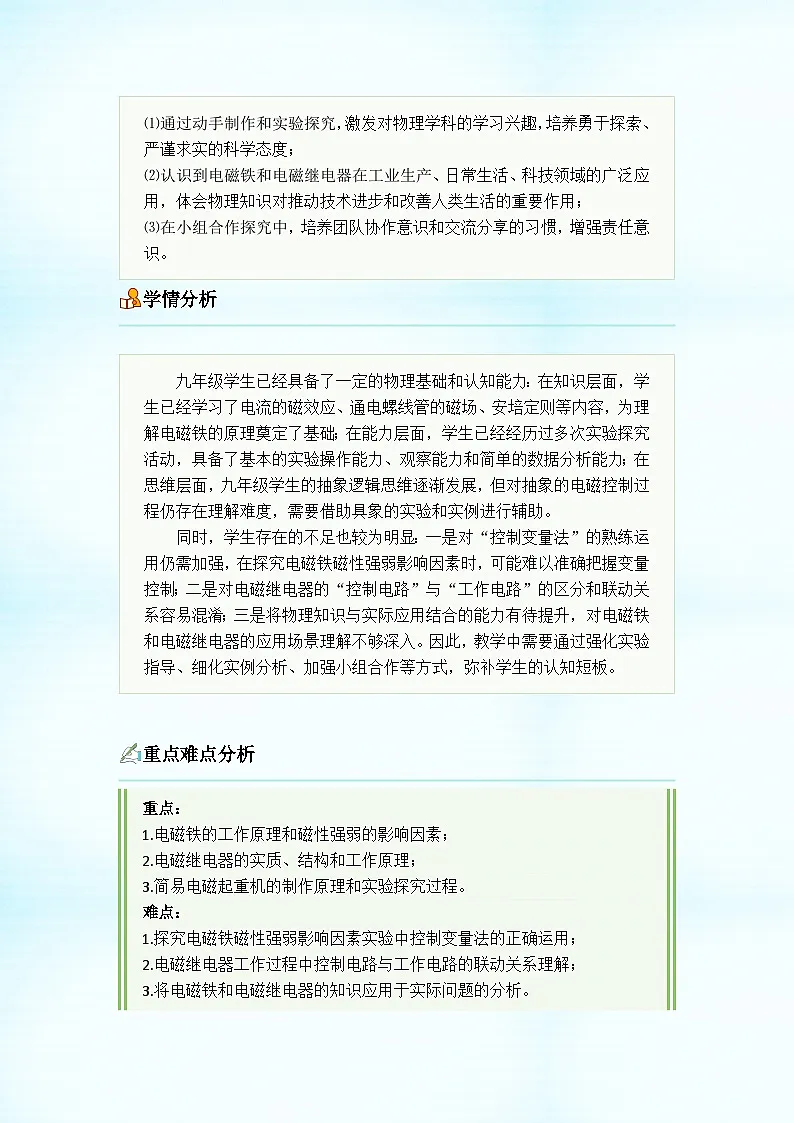

⑴通过动手制作和实验探究，激发对物理学科的学习兴趣，培养勇于探索、严谨求实的科学态度；
⑵认识到电磁铁和电磁继电器在工业生产、日常生活、科技领域的广泛应用，体会物理知识对推动技术进步和改善人类生活的重要作用；
⑶在小组合作探究中，培养团队协作意识和交流分享的习惯，增强责任意识。
学情分析
九年级学生已经具备了一定的物理基础和认知能力：在知识层面，学生已经学习了电流的磁效应、通电螺线管的磁场、安培定则等内容，为理解电磁铁的原理奠定了基础；在能力层面，学生已经经历过多次实验探究活动，具备了基本的实验操作能力、观察能力和简单的数据分析能力；在思维层面，九年级学生的抽象逻辑思维逐渐发展，但对抽象的电磁控制过程仍存在理解难度，需要借助具象的实验和实例进行辅助。
同时，学生存在的不足也较为明显：一是对“控制变量法”的熟练运用仍需加强，在探究电磁铁磁性强弱影响因素时，可能难以准确把握变量控制；二是对电磁继电器的“控制电路”与“工作电路”的区分和联动关系容易混淆；三是将物理知识与实际应用结合的能力有待提升，对电磁铁和电磁继电器的应用场景理解不够深入。因此，教学中需要通过强化实验指导、细化实例分析、加强小组合作等方式，弥补学生的认知短板。
重点难点分析
重点：
1.电磁铁的工作原理和磁性强弱的影响因素；
2.电磁继电器的实质、结构和工作原理；
3.简易电磁起重机的制作原理和实验探究过程。
难点：
1.探究电磁铁磁性强弱影响因素实验中控制变量法的正确运用；
2.电磁继电器工作过程中控制电路与工作电路的联动关系理解；
3.将电磁铁和电磁继电器的知识应用于实际问题的分析。
教学过程
引入新课
1.多媒体展示视频：电磁起重机在港口搬运钢铁货物的场景，视频中呈现电磁起重机吸起钢铁、移动、放下钢铁的完整过程。
2.提出问题：“同学们，视频中的电磁起重机为什么能轻松吸起沉重的钢铁？它的工作原理是什么？当它需要放下钢铁时，又该怎么做呢？”
3.学生思考讨论，教师引导：“电磁起重机的核心部件与我们之前学习的通电螺线管有关，今天我们就来探究这种特殊的‘磁体’——电磁铁，以及它的重要应用——电磁继电器。”通过生活中震撼的实例引发学生的好奇心和探究欲望，自然过渡到新课教学。
新课教学
一、电磁铁
1.电磁铁
教师引导学生回顾通电螺线管的磁场知识，提出问题：“通电螺线管具有磁性，如果在它的内部插入一根铁芯，它的磁性会发生变化吗？”随后进行演示实验：将一根铁钉插入通电螺线管中，观察螺线管对小铁钉的吸引力变化。学生观察到插入铁芯后，螺线管对小铁钉的吸引力明显增强。教师总结：由通电螺线管和插入其中的铁芯组成的装置，叫做电磁铁。强调电磁铁的磁性来源于通电螺线管的磁场，铁芯的作用是增强磁性。
2.电磁起重机
结合引入新课的视频，教师讲解：电磁起重机的核心部件就是电磁铁。当电磁铁通电时，产生磁性，吸引钢铁货物；当电磁铁断电时，磁性消失，钢铁货物被放下。同时展示电磁起重机的结构示意图，指出其电磁铁部分的位置和作用，让学生明确电磁起重机与电磁铁的关联。
3.制作简易电磁起重机
组织学生以小组为单位进行实验制作：
①实验器材：铁钉、漆包线、电源、开关、小铁钉（作为被搬运的“货物”）、导线；
②制作步骤：学生按照教师指导，将漆包线紧密缠绕在铁钉上（缠绕多匝），两端去掉漆皮，用导线连接电源和开关，组成简易电磁起重机；
③实验操作：闭合开关，将制作好的电磁铁靠近小铁钉，观察是否能吸引小铁钉；断开开关，观察小铁钉是否掉落。教师巡视指导，提醒学生注意安全，规范连接电路，记录实验现象。
4.电磁铁磁性的强弱
提出问题：“不同的电磁铁磁性强弱可能不同，那么电磁铁的磁性强弱与哪些因素有关呢？”引导学生猜想：可能与电流大小、线圈匝数、是否插入铁芯有关。随后组织学生进行探究实验，采用控制变量法：
①探究与线圈匝数的关系：保持电流大小和铁芯不变，改变线圈匝数，观察电磁铁吸引小铁钉的数量（吸引数量越多，磁性越强）；
②探究与电流大小的关系：保持线圈匝数和铁芯不变，通过改变电源电压改变电流大小，观察吸引小铁钉的数量；
③探究与是否插入铁芯的关系：保持电流大小和线圈匝数不变，对比插入铁芯和不插入铁芯时吸引小铁钉的数量。学生分组实验，记录实验数据，分析得出结论：电磁铁的磁性强弱与电流大小、线圈匝数有关，电流越大、线圈匝数越多，磁性越强；插入铁芯能显著增强电磁铁的磁性。
5.电磁铁的优点
结合前面的实验和讲解，引导学生总结电磁铁的优点：
①磁性有无可以由电流的通断来控制（通电有磁性，断电无磁性）；
②磁性强弱可以由电流大小和线圈匝数来控制；
③磁极方向可以由电流方向来控制（回顾安培定则，改变电流方向，磁极方向改变）。教师强调这些优点使得电磁铁在实际应用中具有很强的灵活性。
6.电磁铁的其它用途
多媒体展示图片或视频，介绍电磁铁的其他常见用途：电磁选矿机、电磁继电器、电铃、扬声器、核磁共振仪等。对于每个用途，简要说明其利用电磁铁的哪个特点，帮助学生理解电磁铁在不同领域的应用原理，进一步体会物理知识的实用性。
二、电磁继电器
1.电磁继电器的实质
教师提出问题：“在工业生产中，经常需要控制高电压、强电流的电路，直接操作这类电路非常危险，如何才能安全地控制它们呢？”引出电磁继电器，总结其实质：电磁继电器是利用电磁铁来控制工作电路通断的开关。强调其核心作用是“间接控制”和“安全控制”，实现低电压、弱电流对高电压、强电流的控制。
2.电磁继电器的结构
展示电磁继电器的结构示意图（或实物模型），逐一介绍各组成部分：电磁铁、衔铁、弹簧、动触点、静触点。同时明确电磁继电器的两个电路：控制电路（由电磁铁、电源、开关组成，电压低、电流弱）和工作电路（由用电器、电源、静触点、动触点组成，电压高、电流强）。引导学生观察结构示意图，区分控制电路和工作电路的组成部分。
3.电磁继电器的工作原理
结合结构示意图，教师通过动画演示和分步讲解，引导学生理解电磁继电器的工作原理：
①闭合控制电路的开关，控制电路中有电流通过，电磁铁产生磁性，吸引衔铁；
②衔铁在磁力的作用下向下运动，带动动触点与静触点接触，工作电路接通，用电器开始工作；
③断开控制电路的开关，控制电路中无电流，电磁铁失去磁性，衔铁在弹簧的作用下恢复原位，动触点与静触点分离，工作电路断开，用电器停止工作。讲解过程中，强调控制电路与工作电路的联动关系，明确电磁铁在其中的“控制核心”作用。随后组织学生分组讨论：“电磁继电器为什么能实现安全控制？”让学生进一步理解其工作原理的价值。
课堂小结
1.教师引导学生自主梳理本节课的核心知识，以提问的方式回顾：
①电磁铁的组成和定义；
②电磁铁磁性强弱的影响因素；
③电磁铁的优点和用途；
④电磁继电器的实质、结构和工作原理。
2.学生发言总结，教师补充完善，形成知识框架：电磁铁（组成-磁性影响因素-优点-用途）→电磁继电器（实质-结构-工作原理），帮助学生构建完整的知识体系。
3.强调本节课的核心思想：电生磁的应用，以及物理知识在解决实际问题、保障安全中的重要作用。
课堂练习
1.下列关于电磁铁的说法中，正确的是（）
A.电磁铁的磁性强弱与电流方向有关
B.电磁铁的磁性有无可以由线圈匝数控制
C.插入铁芯可以增强电磁铁的磁性
D.电磁铁的磁极方向与线圈匝数有关
2.电磁继电器的实质是（）
A.电磁铁
B.一个开关
C.一个电源
D.用电器
3.请简述电磁继电器的工作过程，说明控制电路和工作电路的作用。
板书设计
20.3电磁铁电磁继电器
一、电磁铁
1.组成：通电螺线管+铁芯
2.电磁起重机：通电吸起钢铁，断电放下
3.磁性强弱影响因素：电流大小（越大越强）、线圈匝数（越多越强）、铁芯（插入增强）
4.优点：①通断电流控磁性有无；②电流/匝数控磁性强弱；③电流方向控磁极方向
5.其他用途：电磁选矿机、电铃、扬声器等
二、电磁继电器
1.实质：由电磁铁控制的开关
2.结构：电磁铁、衔铁、弹簧、动触点、静触点（控制电路+工作电路）
3.工作原理：
控制电路通断→电磁铁磁性有无→衔铁运动→工作电路通断→用电器工作/停止
布置作业
1.完成教材159-160“练习与应用”1-6题（巩固基础知识点）；
2.回家后观察家中或生活中哪些设备用到了电磁铁或电磁继电器，记录下来并简要分析其工作原理（培养观察能力和知识应用能力）；
3.拓展探究：尝试改进课堂上制作的简易电磁起重机，使其能吸引更多的小铁钉，并记录改进方法和实验效果（提升实验探究和创新能力）。
教学反思
本节课围绕核心素养目标，通过实验探究、实例分析、小组合作等方式开展教学，基本达成了预设的教学目标。在教学过程中，亮点之处在于：一是以电磁起重机的实际应用引入新课，有效激发了学生的学习兴趣；二是注重实验教学，让学生亲自动手制作简易电磁起重机和探究电磁铁磁性强弱，增强了学生的实践体验，加深了对知识的理解；三是通过动画演示和分步讲解，突破了电磁继电器工作原理这一教学难点，帮助学生理清了控制电路与工作电路的联动关系。
同时，教学中也存在一些不足：一是在探究电磁铁磁性强弱的实验中，部分学生对控制变量法的运用不够熟练，导致实验操作不够规范，数据记录存在误差，需要教师在巡视过程中加强个别指导；二是课堂时间分配略显紧张，在电磁继电器工作原理的讨论环节，部分学生未能充分发言，后续教学中需合理调整各环节时间；三是对学生知识应用能力的培养还需加强，部分学生在分析实际应用问题时，难以将教材知识与实际场景结合，需要在后续作业评讲和拓展练习中进一步强化。
未来改进方向：一是提前复习控制变量法的相关知识，为实验探究做好铺垫；二是优化时间分配，预留充足的讨论和交流时间，鼓励学生积极发言；三是增加更多贴近生活的实例分析，引导学生主动将物理知识应用于实际，提升核心素养。
