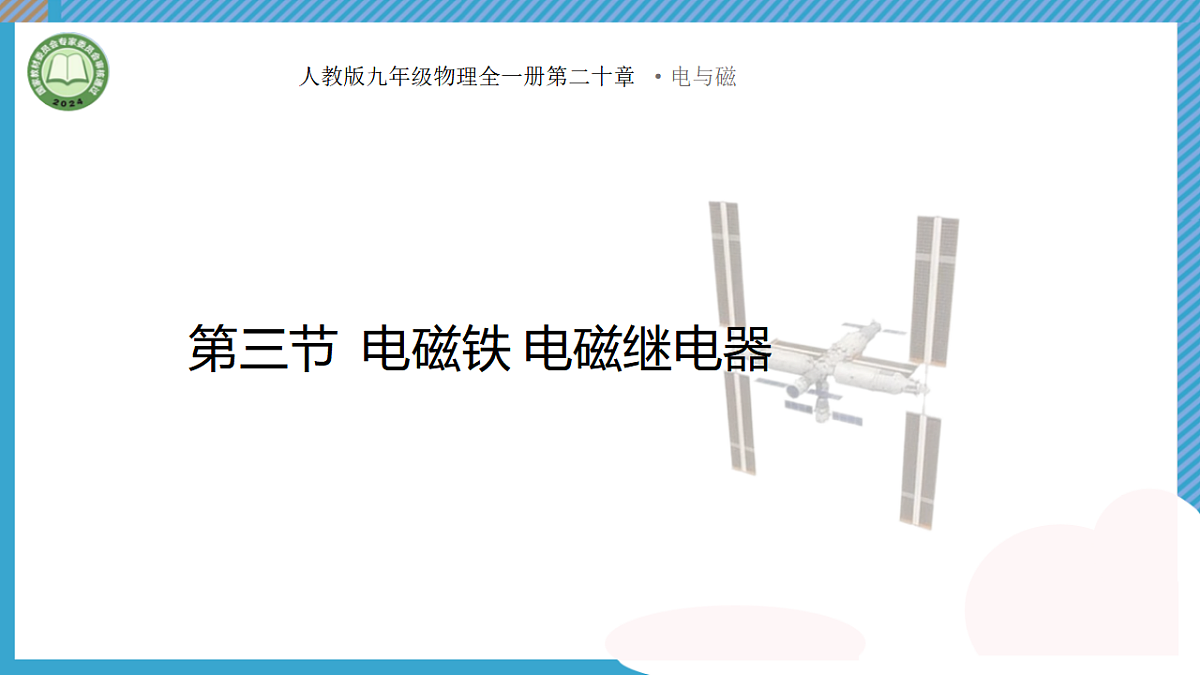

初中人教版（2024）第二十章 电与磁第3节 电磁铁 电磁继电器一等奖教学课件ppt

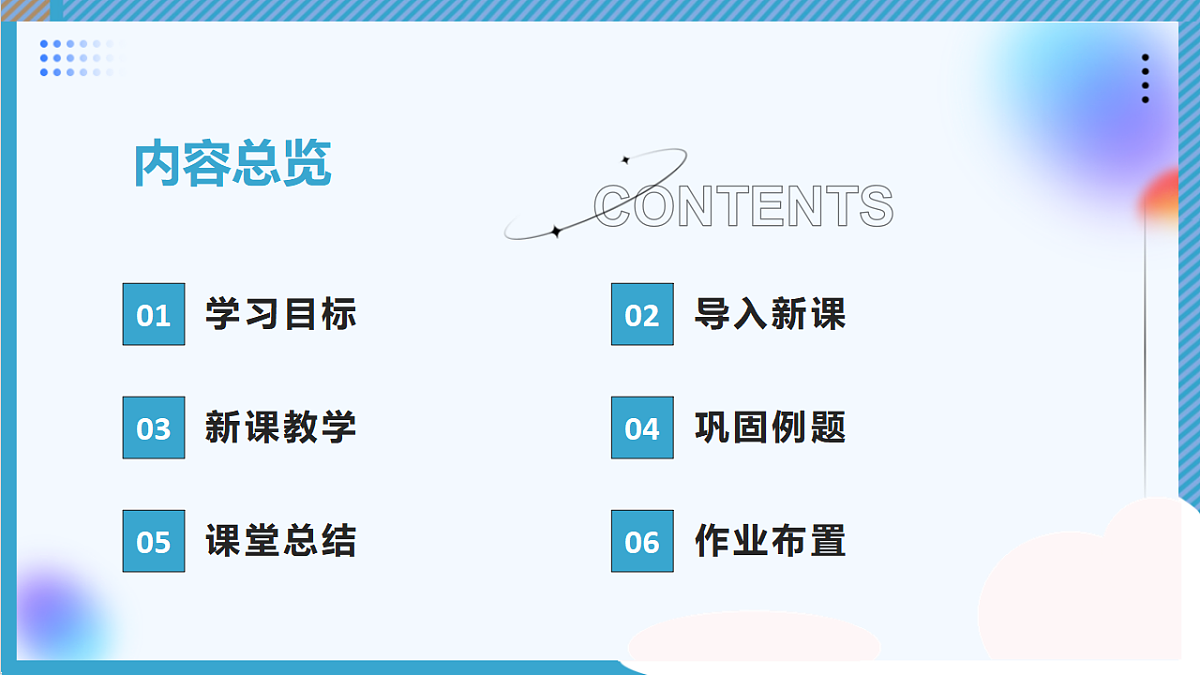

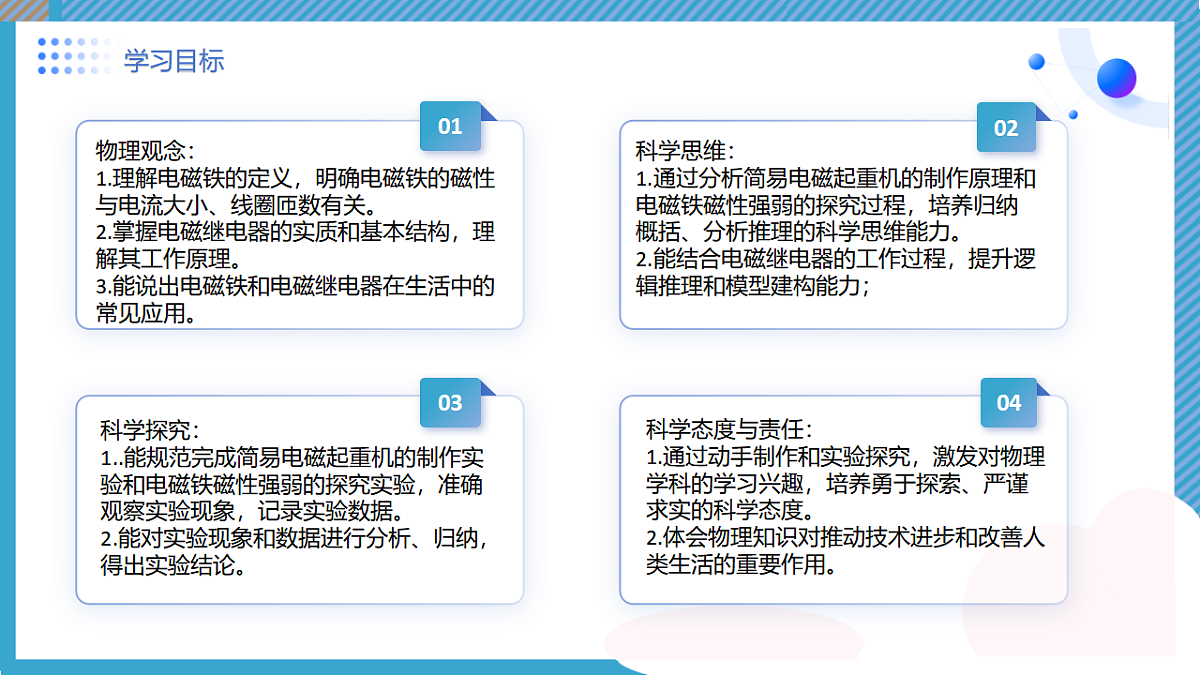

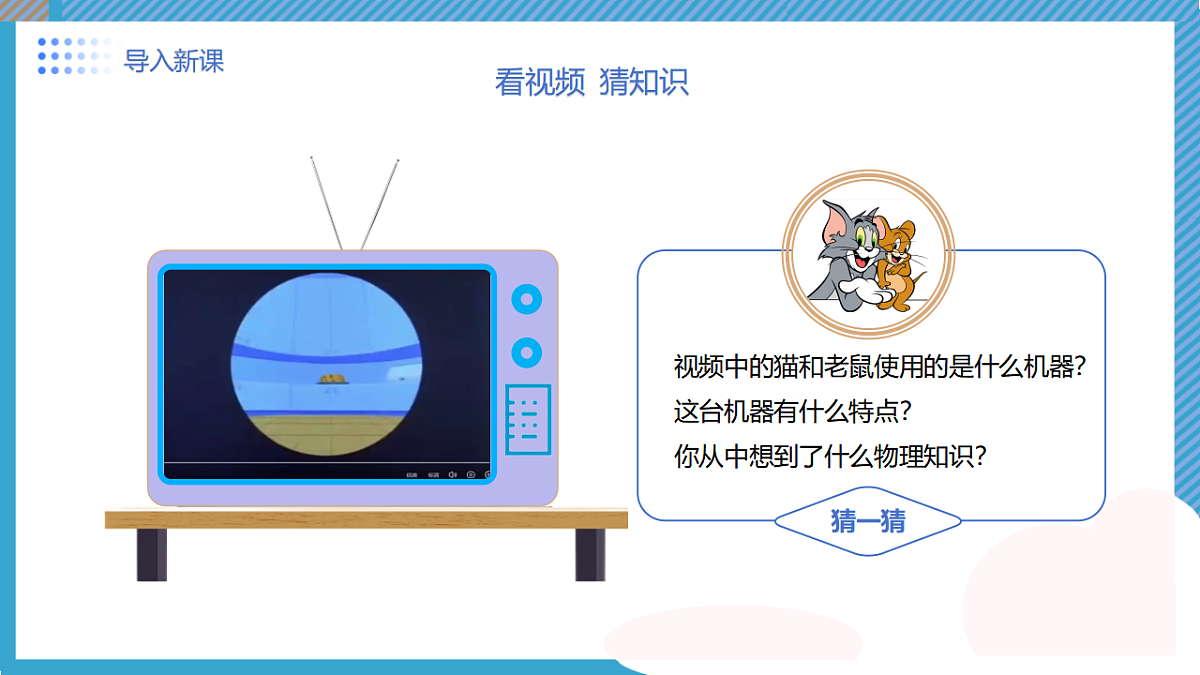

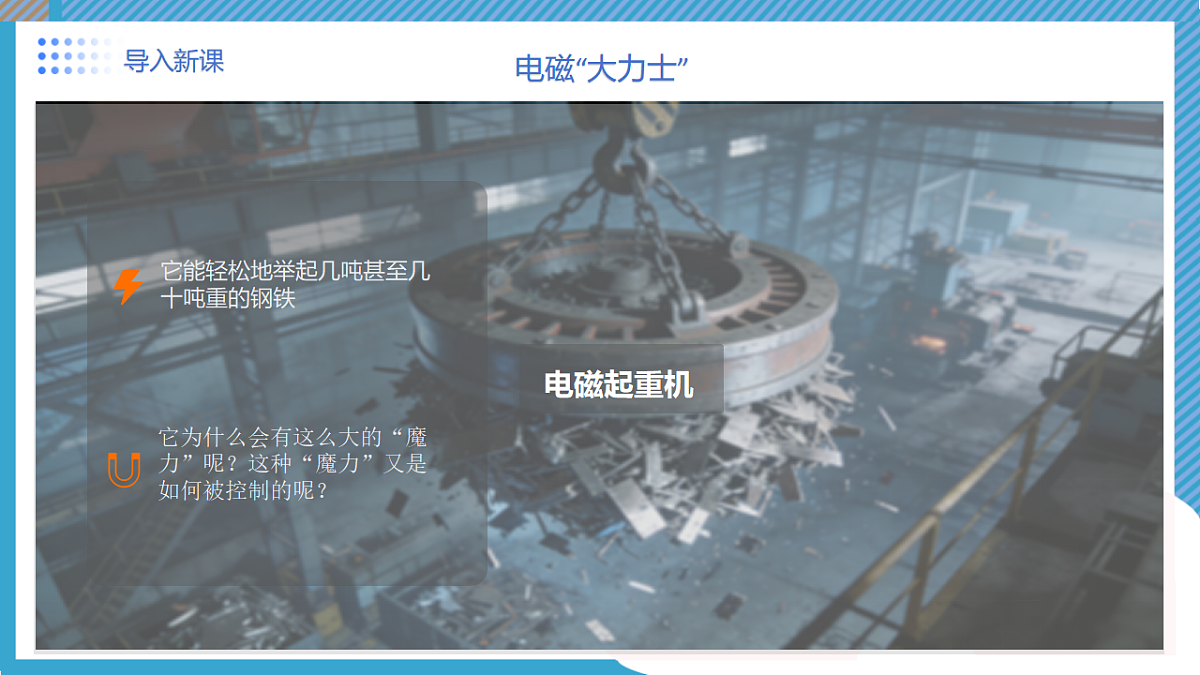

这是一份初中人教版（2024）第二十章 电与磁第3节 电磁铁 电磁继电器一等奖教学课件ppt，共29页。PPT课件主要包含了内容总览，学习目标，导入新课，看视频猜知识，复习提问，电磁“大力士”，电磁起重机，不同的磁体，新课教学，✍思路等内容，欢迎下载使用。

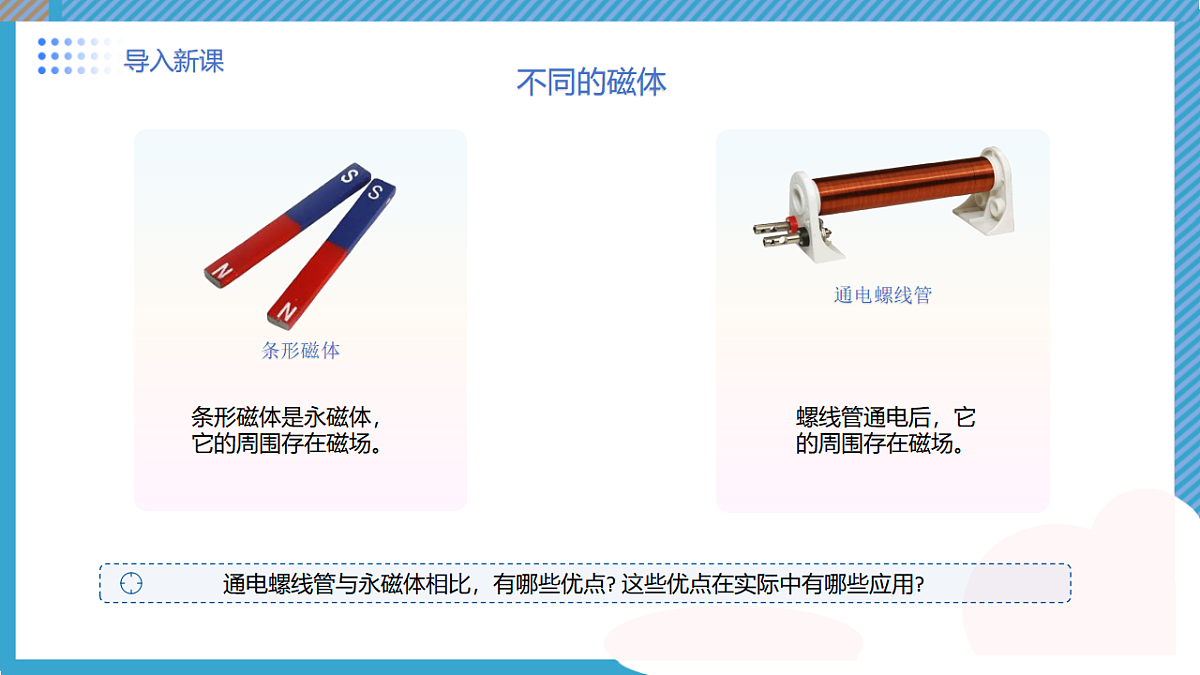

条形磁体是永磁体，它的周围存在磁场。
螺线管通电后，它的周围存在磁场。

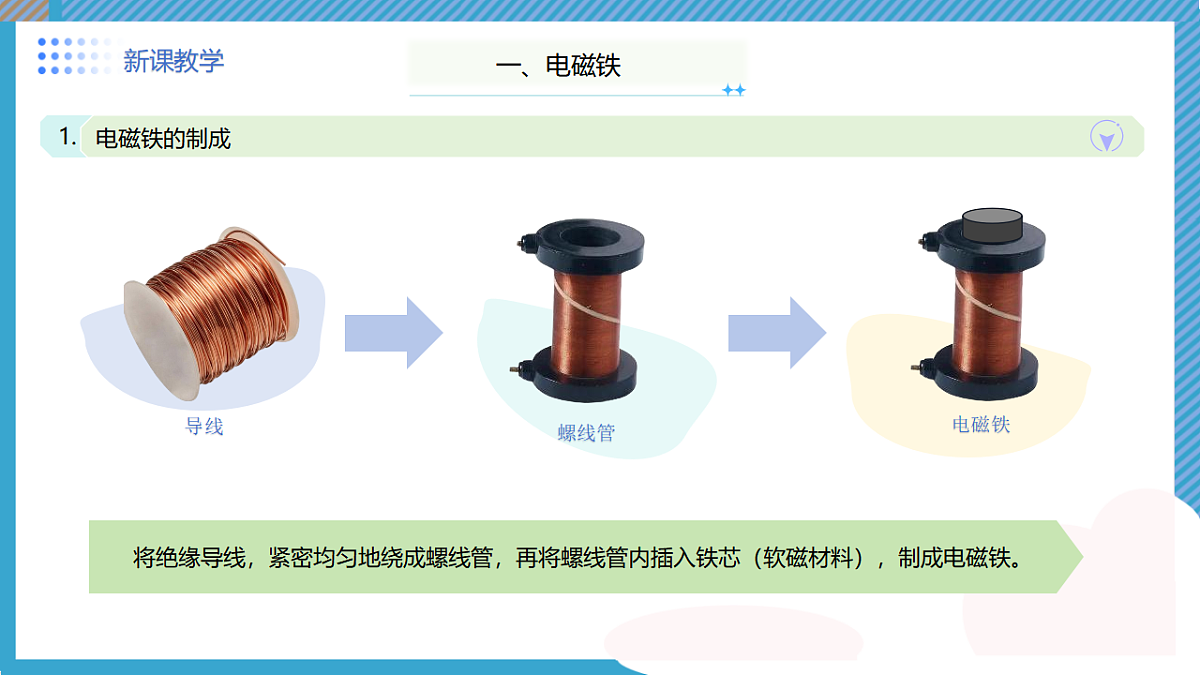

①如何使你制 作的电磁铁磁性增强?
②怎样改 变线圈中电流的大小?需要什么器材?
③对于外形相同的线圈，电磁铁磁性的强弱 跟线圈的匝数会有怎样的关系?
1.下列机器工作时，没有用到电磁铁的是（ ）
2.如图所示是小王探究电磁铁磁性强弱与什么因素有关的实验装置，下列措施中能使电磁铁磁性增强的是（ ）
A.电源的正负极对调，其他条件不变B.开关S由1扳到2，其他条件不变C.滑片P向左移动，其他条件不变D.滑片P向右移动，其他条件不变
3.许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是 （ ）
A.电磁铁的铁芯，可以用铜棒代替B.电磁继电器中的磁体，可以使用永磁铁C.电磁铁磁性的强弱只与电流的大小有关D.电磁铁是根据电流的磁效应制成的
4.连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究（ ）
A.电流的有无对电磁铁磁场有无的影响B.电流方向对电磁铁磁场方向的影响C.电流大小对电磁铁磁场强弱的影响D.线圈匝数对电磁铁磁场强弱的影响
5.如图所示是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（    ）
A.红灯和绿灯都亮B.红灯和绿灯都不亮C.绿灯亮，红灯不亮D.红灯亮，绿灯不亮
6.如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（　　）
A.条形磁铁受到电磁铁对其向左的作用力B.条形磁铁受到桌面对其向左的摩擦力C.将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦的方向改变D.若只改变电源的正、负极，条形磁铁受到的摩擦力变大
