18.2 怎样用电才安全（课件）2025-2026学年九年级物理下册沪粤版（2024）

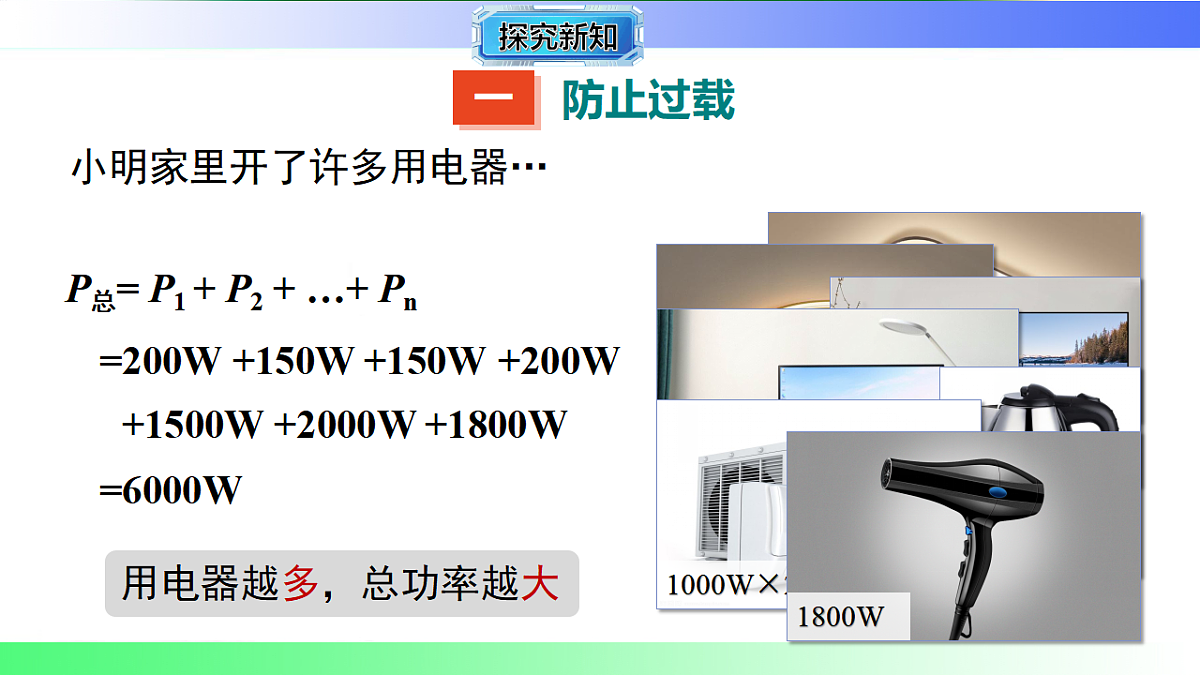

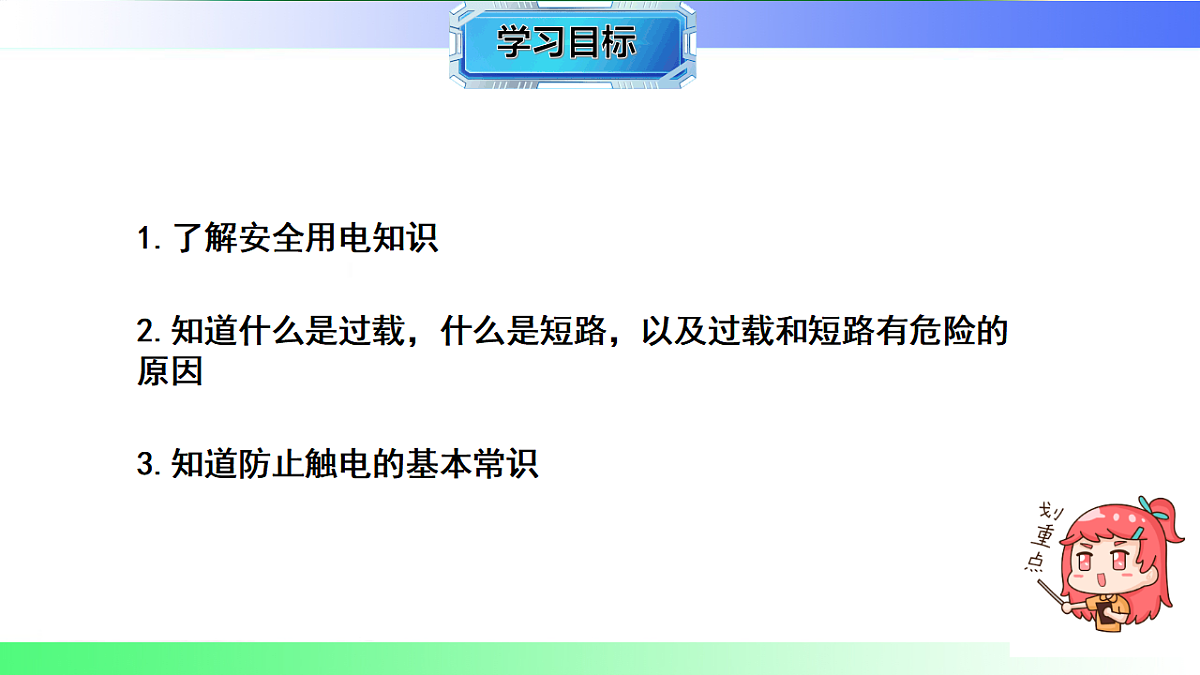

幻灯片 1：封面标题：18.2 怎样用电才安全副标题：掌握用电安全，守护生命财产背景图：展示一个家庭中各种电器正常运行的温馨画面，画面中要有明显的电线、插座等元素幻灯片 2：目录家庭电路中电流过大的原因安全用电知识触电的形式与预防家庭电路安装注意事项安全用电原则总结常见用电误区与纠正紧急情况应对措施幻灯片 3：家庭电路中电流过大的原因 - 过载定义：过载是指电路中同时工作的用电器过多，导致电路总电流超过额定值的现象。原理分析：根据公式 P = UI（功率 = 电压 × 电流），家庭电路电压保持 220V 不变，当家用电器总功率 P 越大时，电路中的总电流 I 就越大。举例：展示一个家庭中多个大功率电器（如空调、电热水器、微波炉等）同时使用的场景图片，旁边标注每个电器的功率，计算出总功率，说明此时可能出现过载情况。幻灯片 4：家庭电路中电流过大的原因 - 短路定义：短路是指火线未经用电器直接与零线相接触的现象。原理分析：根据欧姆定律 I = U/R（电流 = 电压 ÷ 电阻），当发生短路时，电阻 R 近似为零，而家庭电路电压 U 为 220V 不变，此时电路中的电流 I 会趋向无穷大。短路危害展示：播放一段简单的短路实验视频（可从网络获取并剪辑），展示短路瞬间产生的电火花、电线发热甚至燃烧的现象，强调短路对家庭电路和电器设备的严重破坏。幻灯片 5：安全用电知识 - 电流对人体的危险性影响因素：电流对人体的危险性跟通过人体的电流大小和通电时间长短有关。安全电压：对人体安全电压为不高于 36V 的电压。举例说明在一些特殊场所（如矿井、潮湿环境等）会使用 36V 以下的安全电压设备。电流大小对人体的影响数据展示：通过表格形式呈现不同电流大小（如 1mA - 感知电流、10mA - 摆脱电流、30mA - 致命电流等）对人体产生的不同反应，如轻微刺痛、肌肉痉挛、呼吸困难等。幻灯片 6：安全用电知识 - 低压触电的两种形式 - 单线触电触电原理：人体的一部分接触火线或与火线相连的导体，另一部分接触大地，构成了火线→人体→大地的电流通路而造成触电事故。图示说明：展示单线触电的原理图，用不同颜色线条标注电流路径，在图旁配文字详细解释电流如何通过人体。常见场景举例：下雨天，有人在户外触摸到老化破损且漏电的路灯杆，由于路灯杆与大地相连，人就可能发生单线触电；或者在室内，当人站在地上，手不小心碰到了破损的插座火线部分，也会引发单线触电。幻灯片 7：安全用电知识 - 低压触电的两种形式 - 双线触电触电原理：人体的一部分接触火线或与火线相连的导体，另一部分接触零线，构成了火线→人体→零线的电流通路而造成触电事故。图示说明：展示双线触电的原理图，清晰标注电流从火线经人体到零线的路径，并用文字说明整个触电过程。常见场景举例：在更换灯泡时，如果双手分别同时接触到了灯泡的两个金属触点（一个接火线，一个接零线），且身体其他部位没有良好绝缘，就会发生双线触电；还有在一些违规操作中，有人同时触摸到了插座的火线孔和零线孔，也极易引发双线触电事故。幻灯片 8：安全用电知识 - 高压触电的两种形式高压电弧触电：触电原理：当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象，电流通过人体，造成高压电弧触电。图示说明：展示高压电弧触电的图片或示意图，用醒目的线条表示电弧和电流路径，旁边解释高压电弧产生的原因和危害。举例：在高压线下放风筝，风筝线一旦接触到高压线，就可能引发高压电弧触电；或者在进行高压设备检修时，如果未按规定保持安全距离，也容易发生此类触电事故。跨步电压触电：触电原理：当高压输电线落在地面上，地面上与落地点距离不同的各点之间存在电压，当人走近落地点时，两脚之间存在跨步电压，电流通过人体，造成跨步电压触电。图示说明：展示跨步电压触电的原理图，用不同颜色标注出不同电位的区域，以及人在跨步时电流通过人体的路径，详细解释跨步电压的形成和触电过程。举例：在雷雨天，当高压线被雷电击中后掉落地面，此时如果有人在附近行走，就可能因跨步电压触电；或者在电力设备发生故障导致接地短路时，周围一定范围内的人员也面临跨步电压触电的风险。幻灯片 9：触电的预防 - 家庭电路安装注意事项 - 开关安装位置：开关应接在火线上。原理说明：当开关接在火线上时，断开开关后，用电器与火线断开连接，此时用电器不带电，可确保在检修或更换用电器时的人身安全。若开关接在零线上，即使开关断开，用电器仍与火线相连，可能会导致触电危险。图示对比：展示两张图，一张是开关正确接在火线上，另一张是错误接在零线上，分别标注出开关断开后用电器的带电情况，直观对比两者的差异。幻灯片 10：触电的预防 - 家庭电路安装注意事项 - 螺口灯泡螺旋接线要求：螺口灯泡的螺旋应接在零线上。原因解释：因为螺口灯泡的螺旋部分容易被人触摸到，如果螺旋接火线，在更换灯泡等操作时，人一旦不小心碰到螺旋，就会直接接触火线，发生触电事故。而将螺旋接零线，可降低触电风险。图片示例：展示一个螺口灯泡正确和错误接线的实物图，分别标注出火线和零线的连接位置，让学生清晰地看到正确的接线方式。幻灯片 11：触电的预防 - 家庭电路安装注意事项 - 三孔插座接法口诀：三孔插座的接法为 “左零右火上接地”。原理与作用：“左零右火” 保证了用电器插头插入插座时，火线和零线能正确连接到用电器相应位置，使电器正常工作。“上接地” 是将插座的接地孔与大地相连，当用电器发生漏电时，电流会通过接地线导入大地，避免人体触电，起到保护作用。插头与插座对应关系展示：展示一个三脚插头和三孔插座的实物图，用线条连接插头的三个插脚和插座对应的三个孔，标注出零、火、地的连接关系，并说明插头中的导线应与插座的接法严格对应，以确保用电安全。幻灯片 12：触电的预防 - 家庭电路安装注意事项 - 漏电保护开关作用：在家庭电路中安装漏电保护开关，能在电路发生漏电时迅速切断电源，防止因漏电导致的触电事故，有效保障人身安全。工作原理简单介绍：当电路正常工作时，通过漏电保护开关的火线电流和零线电流大小相等、方向相反，其矢量和为零。当发生漏电时，一部分电流会通过人体或其他漏电路径流入大地，此时火线电流和零线电流不再平衡，漏电保护开关检测到这个电流差后，会立即动作切断电路。安装位置与测试方法：说明漏电保护开关一般安装在家庭配电箱内，且每月应按动一次测试按钮，检查其是否能正常工作。展示一张家庭配电箱中漏电保护开关的图片，并标注出测试按钮的位置。幻灯片 13：触电的预防 - 家庭电路安装注意事项 - 家用电器接地接地必要性：家用电器的金属外壳应该用导线接地，这样，由于漏电造成外壳上带的电会通过接地导线流走，人体接触外壳时就能避免发生触电事故。举例说明：以电热水器为例，展示电热水器金属外壳接地的示意图，说明如果电热水器内部发生漏电，电流会通过接地线导入大地，而不会使金属外壳带电，从而保护使用者的安全。再列举一些因家用电器未接地而发生触电事故的案例，强调接地的重要性。幻灯片 14：安全用电原则总结原则一：不接触低压带电体。明确指出在日常生活中，不要用手直接触摸裸露的电线、插座内部的金属部分等低压带电部位，即使是在停电状态下，也不能随意触摸，因为可能存在意外来电的情况。原则二：不靠近高压带电体。强调高压带电体周围存在强大的电场，即使不直接接触，当人靠近到一定距离时，也可能发生触电事故。如不要在高压线下放风筝、钓鱼，不要靠近高压变电设备等。原则三：不弄湿用电器。说明水是导体，当用电器被弄湿时，水可能会进入电器内部，导致短路或漏电，引发触电危险。例如，不能用湿手触摸电器、不能在潮湿环境中使用未做好防水措施的电器等。原则四：不损坏绝缘层。解释电线、电器设备的绝缘层起到隔离电流的作用，如果绝缘层损坏，电流可能会泄漏出来，造成触电事故。所以不要随意拉扯电线、不要让尖锐物体划破电线绝缘皮等。幻灯片 15：常见用电误区与纠正 - 误区一：电器长时间待机更省电误区内容：许多人认为电器待机比关闭更省电，实际上待机状态仍消耗电能。数据说明：列举一些常见电器（如电视、空调、电脑等）待机时的功率数据，通过计算得出待机一天、一个月甚至一年消耗的电量，让学生直观地看到待机消耗电能的情况。正确做法：强调在不使用电器时，应彻底关闭电源，拔掉插头，不仅能节约电能，还能减少电器因长期待机可能出现的故障风险。幻灯片 16：常见用电误区与纠正 - 误区二：使用延长线比插座安全误区内容：错误地认为延长线比插座安全，实际上过载使用延长线容易引起火灾。风险分析：解释延长线的额定功率是有限的，如果同时连接多个大功率电器，超过了延长线的承载能力，会导致电线发热，当温度过高时，就可能引发火灾。同时展示一些因过载使用延长线而引发火灾的图片或新闻报道截图。正确做法：合理使用插座，避免使用过多的延长线。如果确实需要使用延长线，要选择质量合格、额定功率能满足使用需求的产品，并注意不要过载使用。幻灯片 17：常见用电误区与纠正 - 误区三：绝缘胶带能永久修复电线误区内容：认为绝缘胶带能永久修复电线，长期使用绝缘胶带包裹破损电线。胶带特性说明：介绍绝缘胶带的材质和使用特点，说明绝缘胶带仅适用于临时修复，长期使用后会因老化、磨损等原因导致绝缘性能下降，无法起到良好的绝缘作用。正确做法：当发现电线破损时，应及时更换新的电线，或请专业电工进行维修。如果只是临时处理，使用绝缘胶带包裹后，也要尽快安排彻底的修复工作。幻灯片 18：紧急情况应对措施 - 触电急救切断电源：在确保自身安全的前提下，迅速切断电源。可使用干燥的木棒、竹竿等绝缘物品将触电者与电源分离，避免直接用手接触触电者，防止自己也触电。展示一张使用绝缘棒挑开电线的图片。心肺复苏：如果触电者呼吸、心跳停止，应立即进行心肺复苏术。简单介绍心肺复苏的操作要点（如按压位置、按压频率、人工呼吸方法等），可播放一段简短的心肺复苏教学视频片段。强调在等待专业医疗人员到来之前，不要停止急救措施。避免二次伤害：在移动触电者时，要注意避免其受到头部或颈部等重要部位的二次伤害，将其转移到安全、通风良好的地方等待救援。幻灯片 19：紧急情况应对措施 - 电气火灾扑救切断电源：一旦发现电气火灾，首先要迅速切断电源，防止火势蔓延和触电事故发生。说明切断电源的位置（如家庭配电箱中的总开关）和操作方法。选择灭火器：使用干粉灭火器或二氧化碳灭火器等不导电的灭火器材进行扑救。解释不能使用水或泡沫灭火器的原因（水和泡沫是导体，可能会引发触电危险）。展示不同类型灭火器的图片，并标注出适用于电气火灾的灭火器类型。安全距离与后续处理：在灭火过程中，要保持安全距离，避免因高温和电击造成伤害。火灾扑灭后，不要立即靠近现场，防止复燃，并及时通知相关部门进行后续处理。幻灯片 20：总结与回顾知识要点回顾：简要回顾家庭电路中电流过大的原因（过载和短路）、安全用电知识（电流对人体危险性、触电形式、安全电压等）、家庭电路安装注意事项、安全用电原则、常见用电误区及紧急情况应对措施等重点内容。强调安全用电重要性：通过展示一些因不注意安全用电而导致严重后果（如人员伤亡、财产损失等）的图片或新闻报道，再次强调安全用电对于保护生命和财产安全的重要性，鼓励学生将安全用电知识运用到日常生活中，养成良好的用电习惯。2024沪粤版物理九年级下册18.2 怎样用电才安全第十八章 家庭电路与安全用电授课教师： . 班 级： . 时 间： . 1.了解安全用电知识2.知道什么是过载，什么是短路，以及过载和短路有危险的原因3.知道防止触电的基本常识警钟长鸣，防微杜渐！小明家里开了许多用电器… P总= P1 + P2 + …+ Pn =200W+150W+1500W+150W+200W=6000W+2000W+1800W用电器越多，总功率越大过了一会，小明家里就跳闸了，这是怎么回事呢？小明爸爸检查了家里的空气开关，发现额定电流是20A，请你帮小明算一算刚才家中的电流是多少。27.3A >20A怪不得跳闸了。根据 P =UI，可以得到U 一定，为 220 V总电功率 P 越大，电路中的电流 I 就越大。这种现象叫做过载。指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。加速绝缘材料老化或烧坏熔丝，引发事故。危害根据 Q=I2Rt总电流 I 就越大，热量Q就越大。概念【活动】测量用电器的工作电流调查你家里使用的各种用电器的额定功率值，测算一下它们同时工作时，通过电能表的电流是多少？讨论：如何防止家庭电路中总功率过大而导致的电流过大呢？(1)如果家中要添加新的家电，应该先计算一下总功率，防止电流超过家庭供电线路和电能表允许的最大值。(2)大功率用电器错开使用。(3)同时使用的用电器不要太多。新闻中我们听到了很多火灾都是短路导致的，什么是短路呢？概念火线未经用电器直接与零线相接触的现象。短路时，R很小，那么电路中的电流 I 就很大。根据欧姆定律：U 一定，为 220 V根据Q=I2Rt，产生大量的热。【实验】认识短路的危害进行实验：在电路的A、B间接入一小段铝箔条(宽约2~3mm)，接上电源，闭合电源开关，灯泡发光。若将金属夹“1”和“2”直接接触，在此瞬间你观察到什么现象？电路发生短路时，电路的温度会迅速升高，可能引发火灾或烧坏电路，造成事故。讨论：如何防止家庭电路中发生短路呢？(1)改装电路要请专业人士。(2)湿手不能去触碰带电的地方，也要防止用电器或者插座进水。(3)经常检查用电器，线路老化要及时更换。大多情况下是人体直接或间接触摸到火线，此时有电流通过人体。日常所说的触电，是指一定强度的电流流过人体所引起的伤害事故。下图是几种常见的触电事故：讨论：除了上述几种情况外，还有哪些情况可能触电？当一条高压线掉到地下，以此点为圆心，半径不同的位置的电压不同。走路的时候，前后两脚离那条电线的距离不同，使两脚间产生一个电压。高压作用于空气中，将空气击穿使空气带电，如果人靠近就有可能触电身亡。讨论：怎样避免触电事故的发生？1.不接触低压带电体，不靠近高压带电体；2.更换灯泡、搬动电器前应断开电源开关；4.保险装置、插座、导线、家用电器等达到使用寿命应及时更换；3.不弄湿用电器，不损坏绝缘层；5.电路安装要符合国家规定的技术要求。思考与讨论：1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？2.当没有发现电源时，只发现了带电体，应该怎样做？3.如果发现高压电线落在地上，能否用干木棍挑起线头？应该怎么做?不能，因为人是导体，直接去拉自己也会触电。应该去切断电源。使用绝缘的物体（如干木棍），使触电者摆脱带电体。不能，因为当你走向高压线的时候可能会发生跨步电压触电，如果靠得太近还可能发生电弧触电。应通知相关部门处理。3C认证CCC为英文China Compulsory Certification的缩写，意为中国强制认证”，简称“3C”。该认证标志是我国对家用电器准许其出厂销售和使用的标志。我国从2003年8月1日开始全面实施“3C”认证，现在购买的家用电器都应有“3C”标志。如果某家用电器没有加贴这一标志，则表示该产品可能不符合国家标准和技术要求，质量难以保证。1星题 知识过关 了解家庭电路1.如图所示是家庭电路的组成。 电能表闸刀开关熔断器(2)图中①是__________(写元件名称)，其和电路中的电灯②____联连接，电灯②与③____联连接。两孔插座并串(3)现代家庭电路中用空气开关来代替__________和________；空气开关安装在电能表____(填“前”或“后”)，当电路中发生短路、过载等情况时，空气开关______________，俗称跳闸。闸刀开关熔断器后自动切断电路 火线与零线 火线2202203. 插座给用电器接入电路带来了便利。观察家中有几种不同的插座，并将观察结果记录在下表中。并两孔三孔火零地 测电笔的使用4.[2024·合肥期末] 如图所示是上端有金属帽的测电笔的四种使用方法，其中正确的是( ) DA. B. C. D. 5.[2023·安徽中考改编] 小军用测电笔试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时，测电笔与人体之间的连接方式是____串有联的，____(填“有”或“没有”)电流通过小军的身体。 当笔尖接触火线时，电流会经笔尖、大电阻、氖管、笔尾、人体流向大地，形成通路。氖管会发光，这一过程中，人体会成为电路的一部分，会有微弱的电流通过人体。 白炽灯6. 日常生活中我们所用的灯泡有螺口和卡口两种，如图所示，其中，____(填“甲”或“乙”)灯泡为螺口灯泡，请将这种灯泡的接线方式填入括号里，填“火线”或“零线”。甲解：如图所示。2星题 情景应用  控制电灯的开关接在了零线上 为避免触电，开关应串联在火线和用电器之间。 测电笔氖管均能发光。则电路故障可能是_____________________。  (第9题) 更亮小大为搭接点，如图所示。接入电路后，灯泡亮度将变得______，原因是两根灯丝搭接在一起后，灯丝电阻变____，灯泡实际功率变____。(第10题)10.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下列接线情况正确的是( ) BA. B. C. D. 11.[2024·北京一模] 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是( )  √12.[2023·聊城中考] 如图甲所示是一个带有开关的插座。开关闭合时，插孔提供工作电压；开关断开时，插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式，并将其正确接入家庭电路中。甲乙解：如图所示。乙3星题 思维提升13. 在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象( ) A.可以确定开关接在火线上B.可以确定开关接在零线上C.无法确定开关接在火线上还是零线上D.需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上√怎样用电才安全家庭电路中电流过大的原因触电及其急救触电类型触电急救方法安全用电原则短路过载谢谢观看！
