沪粤版（2024）九年级下册（2024）18.2 安全用电教案

这是一份沪粤版（2024）九年级下册（2024）18.2 安全用电教案，共4页。教案主要包含了知识要求，教学重难点，温馨提示，知识拓展等内容，欢迎下载使用。

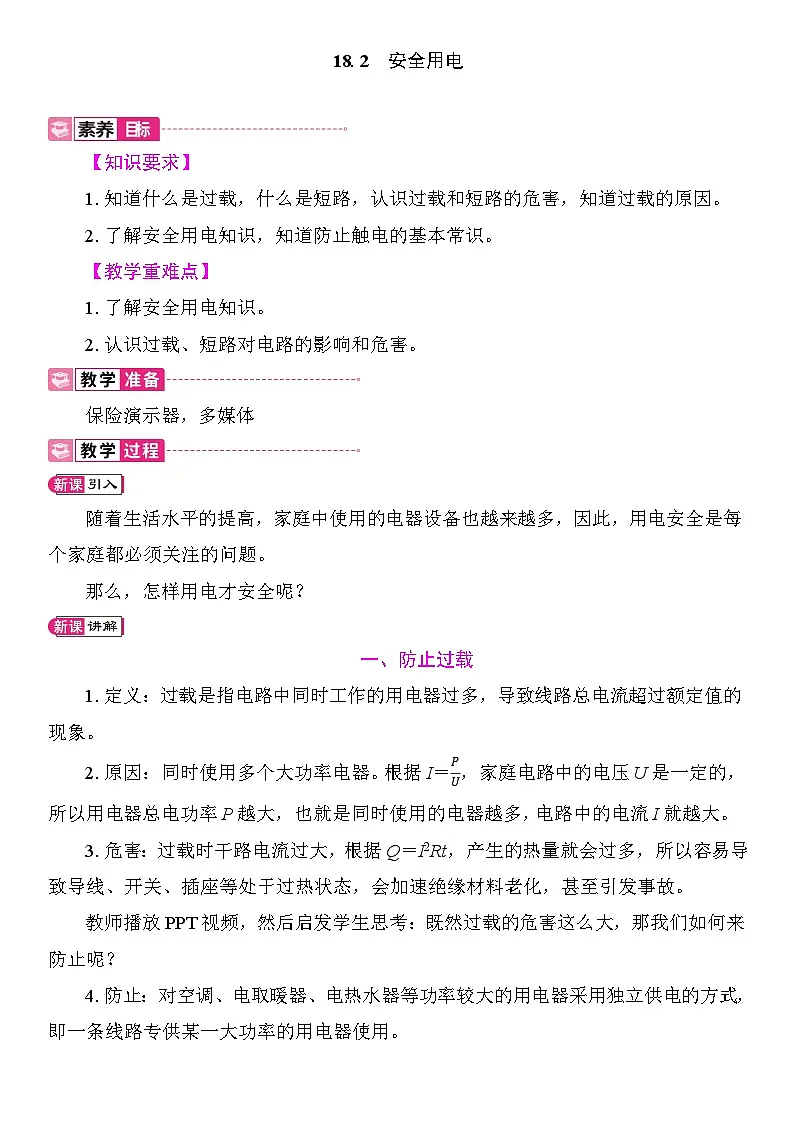

【知识要求】
1.知道什么是过载，什么是短路，认识过载和短路的危害，知道过载的原因。
2.了解安全用电知识，知道防止触电的基本常识。
【教学重难点】
1.了解安全用电知识。
2.认识过载、短路对电路的影响和危害。
保险演示器，多媒体
随着生活水平的提高，家庭中使用的电器设备也越来越多，因此，用电安全是每个家庭都必须关注的问题。
那么，怎样用电才安全呢？
一、防止过载
1.定义：过载是指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。
2.原因：同时使用多个大功率电器。根据I＝PU，家庭电路中的电压U是一定的，所以用电器总电功率P越大，也就是同时使用的电器越多，电路中的电流I就越大。
3.危害：过载时干路电流过大，根据Q＝I2Rt，产生的热量就会过多，所以容易导致导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故。
教师播放PPT视频，然后启发学生思考：既然过载的危害这么大，那我们如何来防止呢？
4.防止：对空调、电取暖器、电热水器等功率较大的用电器采用独立供电的方式，即一条线路专供某一大功率的用电器使用。

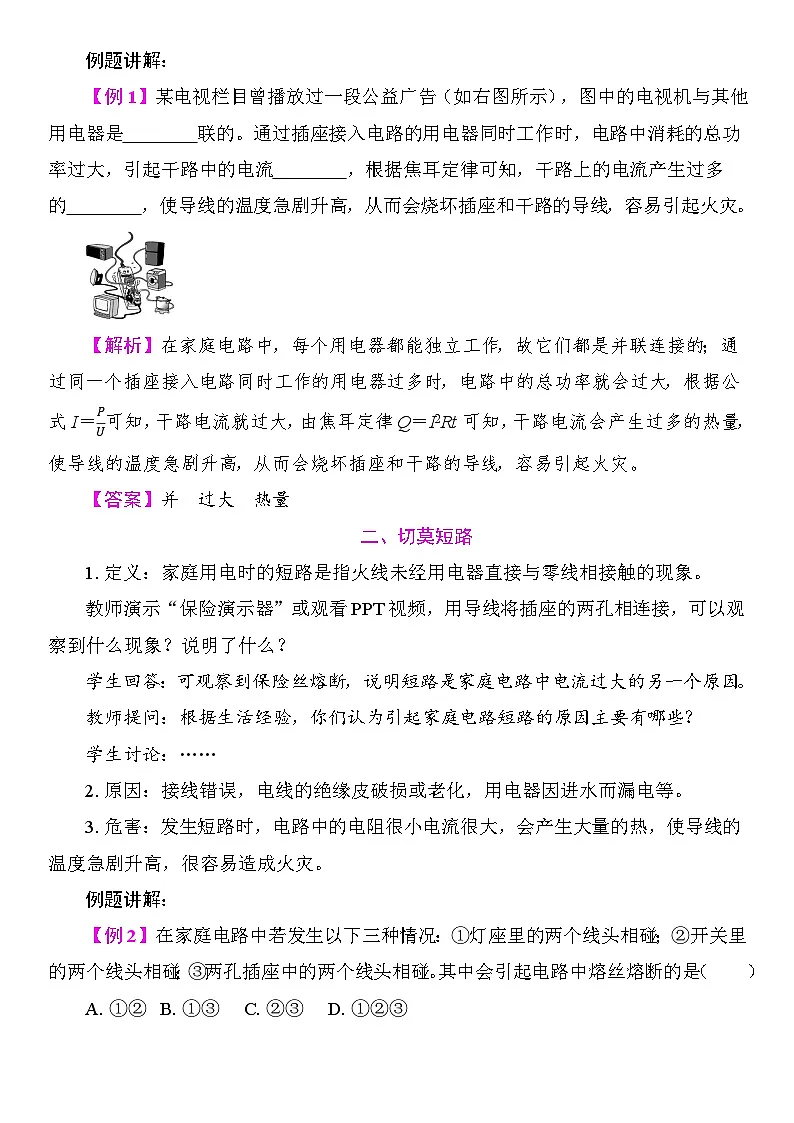

例题讲解：
【例1】某电视栏目曾播放过一段公益广告（如右图所示），图中的电视机与其他用电器是 联的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流 ，根据焦耳定律可知，干路上的电流产生过多的 ，使导线的温度急剧升高，从而会烧坏插座和干路的导线，容易引起火灾。
【解析】在家庭电路中，每个用电器都能独立工作，故它们都是并联连接的；通过同一个插座接入电路同时工作的用电器过多时，电路中的总功率就会过大，根据公式I＝PU可知，干路电流就过大，由焦耳定律Q＝I2Rt可知，干路电流会产生过多的热量，使导线的温度急剧升高，从而会烧坏插座和干路的导线，容易引起火灾。
【答案】并 过大 热量
二、切莫短路
1.定义：家庭用电时的短路是指火线未经用电器直接与零线相接触的现象。
教师演示“保险演示器”或观看PPT视频，用导线将插座的两孔相连接，可以观察到什么现象？说明了什么？
学生回答：可观察到保险丝熔断，说明短路是家庭电路中电流过大的另一个原因。
教师提问：根据生活经验，你们认为引起家庭电路短路的原因主要有哪些？
学生讨论：……
2.原因：接线错误，电线的绝缘皮破损或老化，用电器因进水而漏电等。
3.危害：发生短路时，电路中的电阻很小电流很大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
例题讲解：
【例2】在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两个线头相碰；③两孔插座中的两个线头相碰。其中会引起电路中熔丝熔断的是（ ）
A.①②B.①③C.②③D.①②③
【解析】灯座里的两个线头与两孔插座中的两个线头分别与火线和零线相连，两线头相碰会造成电路短路，导致电路中电流过大而引起保险丝熔断；家庭电路的开关串联接在火线上，当两个线头相碰时，相当于闭合开关，不会导致电路中的电流过大而引起保险丝熔断。故B符合题意。
【答案】B
三、避免触电
1.定义：触电是指一定强度的电流通过人体所引起的伤害事故。
【温馨提示】实验表明，当1mA左右的电流通过人体时，人会有发麻的感觉；超过10mA的电流就会使人感到剧痛，甚至神经麻痹、呼吸困难，有生命危险；当电流达到100mA时，只要3s就可使人窒息，心脏停止跳动。触电对人的生命是一种极大的威胁。
大量事实证明，不高于36V的电压对人体才是安全的。
2.原因：家庭用电引起的触电事故，大多是由于人体直接或间接触摸到火线而引起的。
教师引导学生观察课本“触电的几种情况”图，请讨论：
（1）怎样避免触电事故的发生？
（2）除了图示的几种情况外，还有哪些情况可能会引起触电？
3.类型：双线触电和单线触电。
（1）单线触电：站在地面上的人接触到火线，则电流由火线进入人体，流到大地，形成回路，造成触电事故。
（2）双线触电：人站在绝缘体上，若双手同时接触火线和零线，电流将由火线经人体回到零线，形成回路，造成触电事故。
【知识拓展】除了家庭电路的触电外，还有高压触电，它包括两种形式：
（1）高压电弧触电：当人靠近高压带电体一定距离时，高压带电体和人体之间会发生放电现象。
（2）高压跨步触电：高压输电线落在地上，地面上与电线断头处距离不同的各点之间存在电压，当人走近电线断头处时，两脚位于离电线断头处远近不同的位置上，因而两脚之间有了电压，这时电流会通过人体。
4.避免措施：（1）电器安装要符合国家规定的技术要求；（2）带有金属外壳的家用电器要有接地线。
5.急救方法：（1）切断电源；（2）迅速使触电人摆脱电源；（3）对触电者采取心肺复苏术，同时拨打120送往医院；（4）发生火灾时也要先切断电源再进行救火行动。
例题讲解：
【例3】如下列图片所示，可能会发生触电事故的是 。
【解析】人体触电是因为人直接或间接接触火线，图甲中，虽然人站在干燥椅子上，与大地绝缘，但人一手接触火线，另一手接触零线，电流由火线经人体流回零线，因此会发生触电事故；图乙中，人虽然接触火线，但人与大地之间经干燥椅子绝缘，人与大地之间构不成回路，因此不会发生触电事故；图丙中，人接触火线，电流由火线经人体流入大地，因此会发生触电事故；图丁中，人接触零线，由于零线与大地之间的电压为零，没有电流经过人体，因此不会发生触电事故。
【答案】甲、丙
18.2 安全用电
一、防止过载
二、切莫短路
三、避免触电
通过本节课的学习，学生知道了安全用电不会发生危险；通过辨析活动，学生了解了安全使用电器的基础知识，从而增强了自我保护意识。在课堂活动中，很多同学能根据已有经验讲出自己知道的想法、结果。在课堂教学中应通过视频展示一些触电事故，让学生了解安全用电的重要性。
