18.1 家庭电路（课件）2025-2026学年物理沪粤版（2024）九年级下册

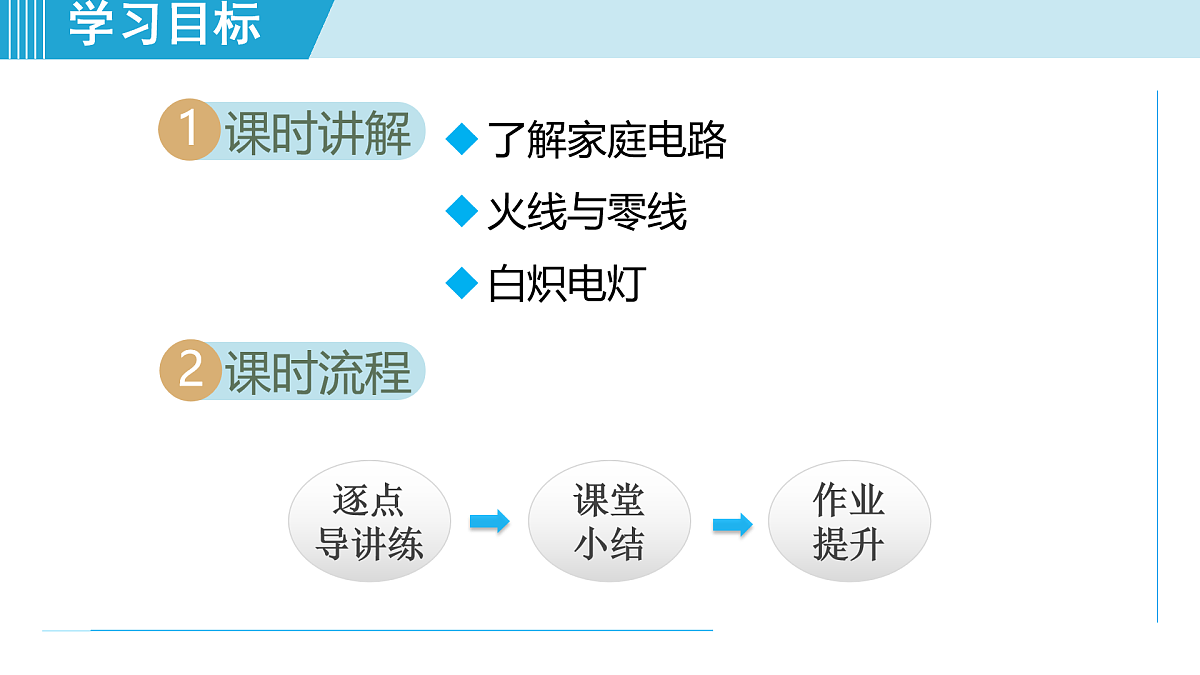

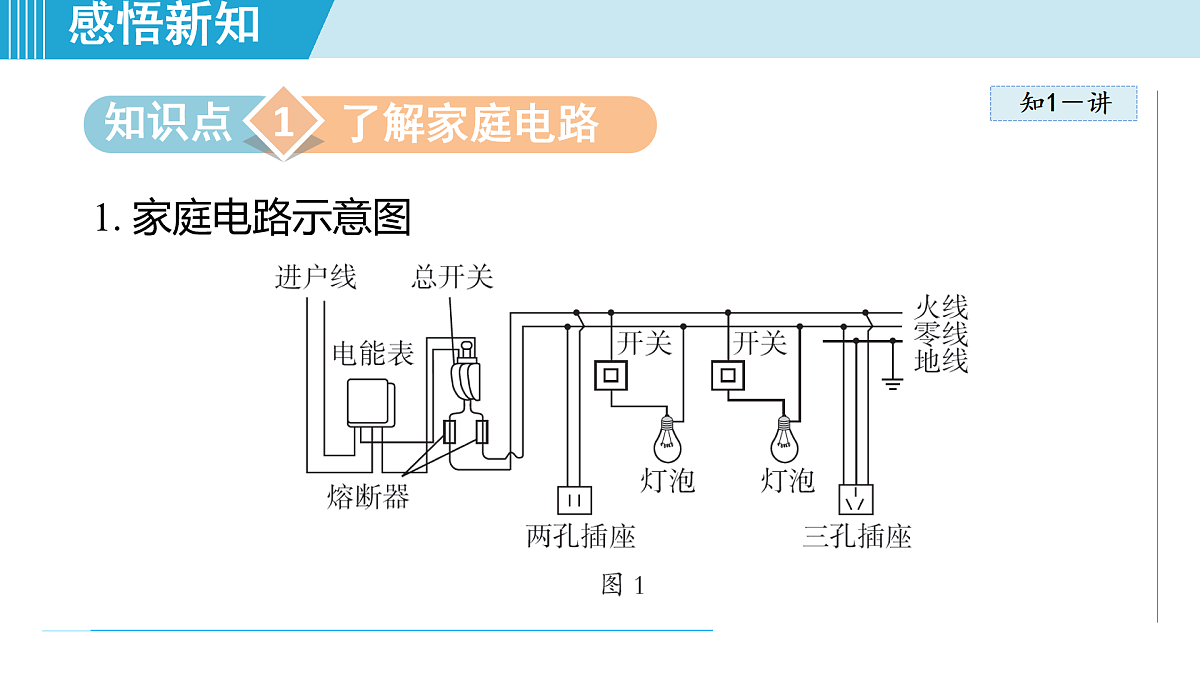

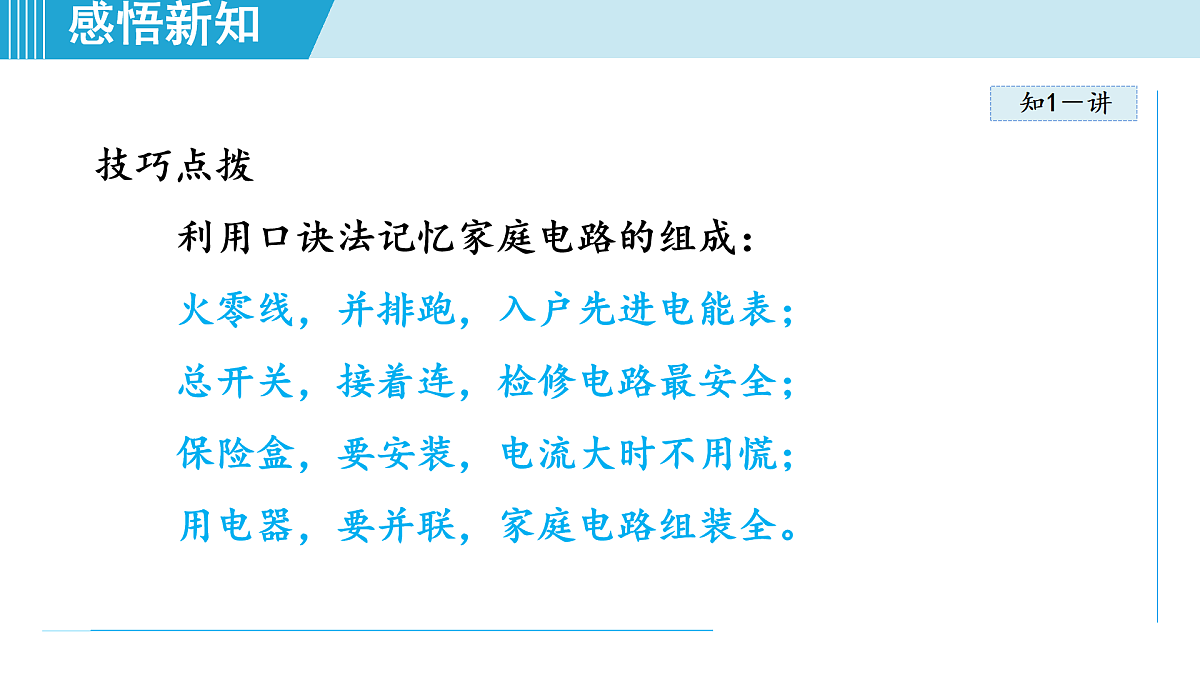

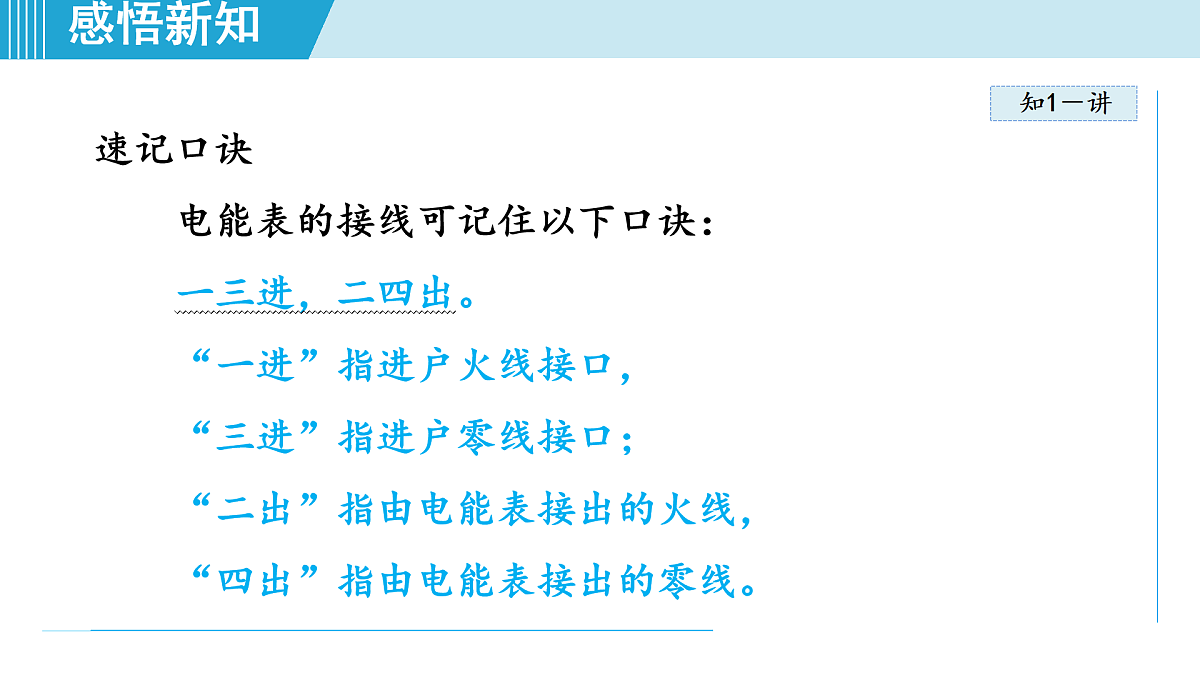

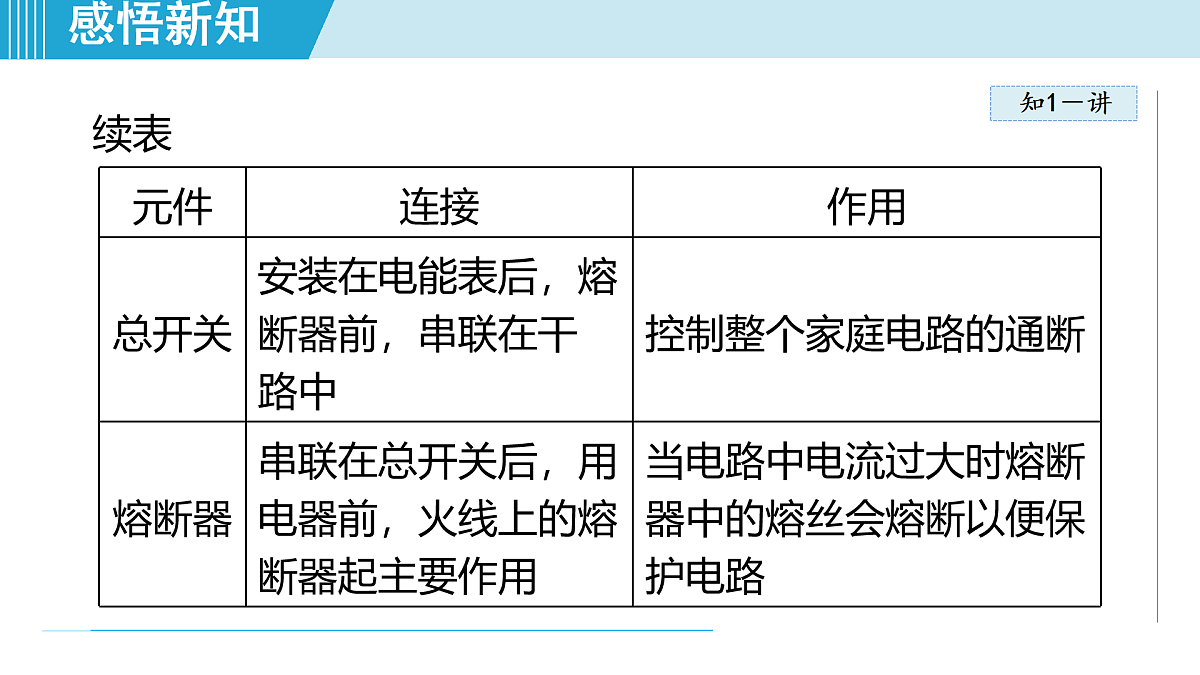

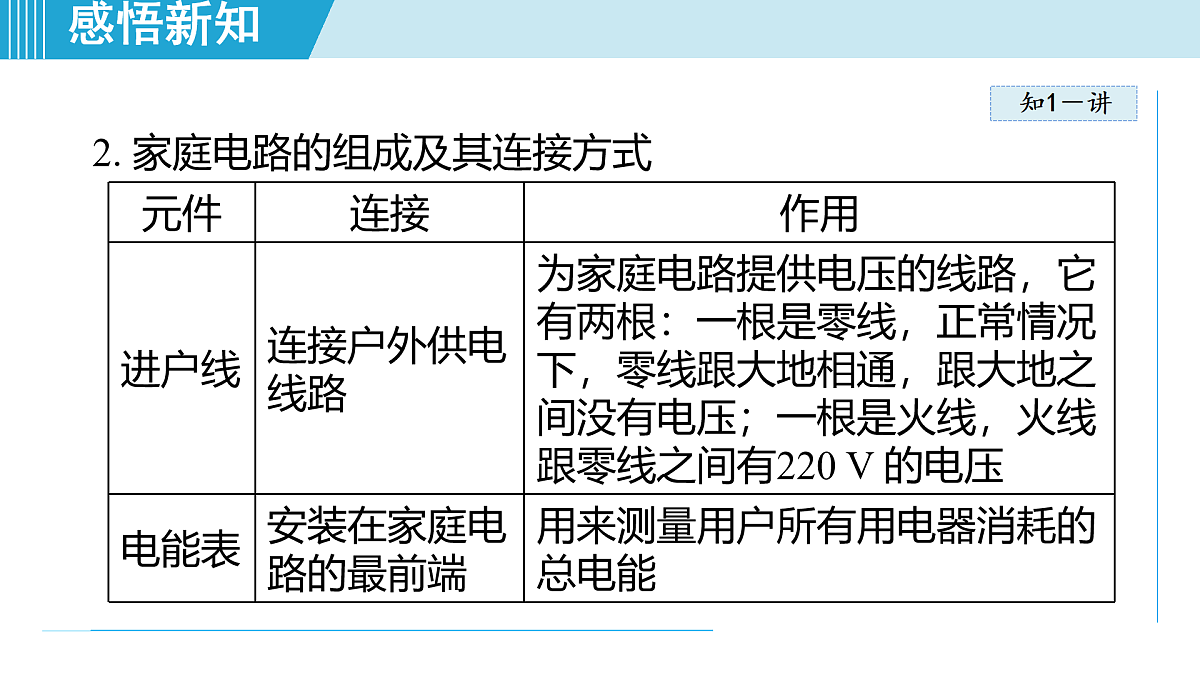

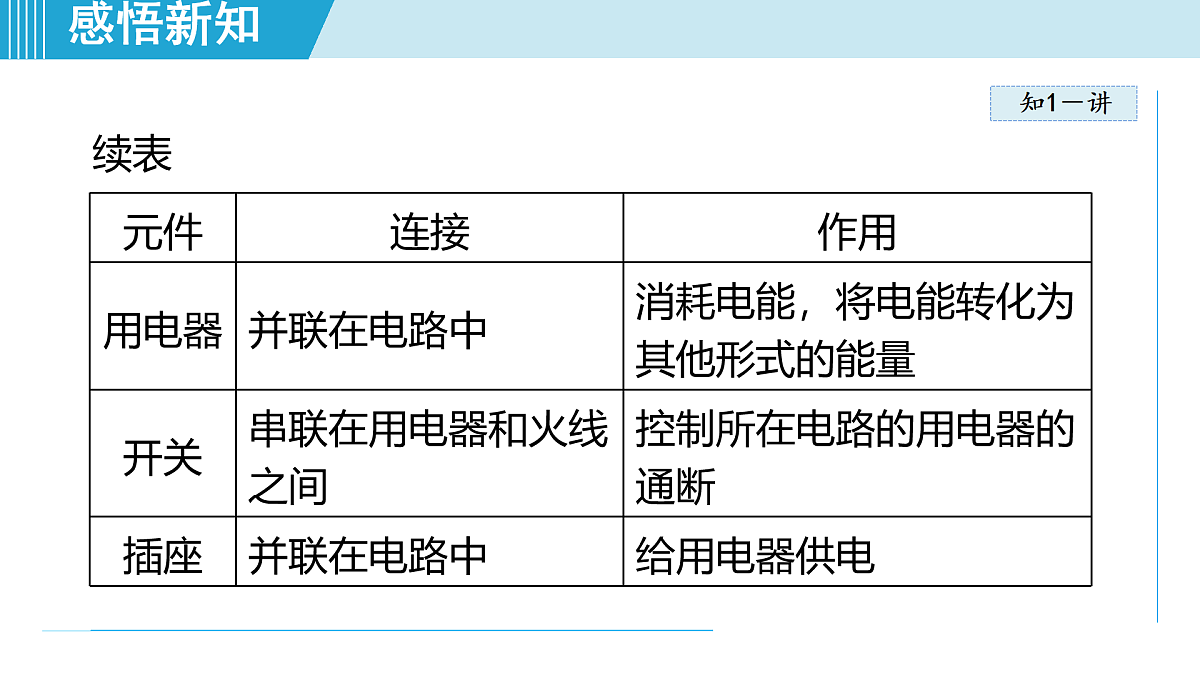

18.1 家庭电路第十八章 家庭电路与安全用电逐点导讲练课堂小结作业提升课时讲解1课时流程2了解家庭电路火线与零线白炽电灯知识点了解家庭电路知1－讲11. 家庭电路示意图知1－讲2. 家庭电路的组成及其连接方式知1－讲续表知1－讲续表知1－讲技巧点拨利用口诀法记忆家庭电路的组成：火零线，并排跑，入户先进电能表；总开关，接着连，检修电路最安全；保险盒，要安装，电流大时不用慌；用电器，要并联，家庭电路组装全。知1－讲速记口诀电能表的接线可记住以下口诀：一三进，二四出。“一进”指进户火线接口，“三进”指进户零线接口；“二出”指由电能表接出的火线，“四出”指由电能表接出的零线。知1－讲注意(1)家庭电路连接顺序流程图：进户线——电能表——总开关——保险装置——电灯及插座，其中电能表接在总开关前面，总开关接在保险装置前面，三者顺序不能颠倒。知1－讲(2)地线：为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。知1－讲(3)电能表：用来测量用户在一段时间内消耗的电能，通常装在户外干路上。拓展：在家庭电路中，由于电热水器、空调等用电器的工作状态不同时，消耗的电能也不同，可以利用电力监测仪直接测量它们消耗的电能。知1－讲(4)总开关：安装在电能表之后，保险装置之前，控制整个电路的通断，以便检修电路、更换设备。注意闸刀开关(总开关的一种)不能倒装，避免因重力作用而自动合闸接通电路，造成触电或损坏线路现象。知1－讲(5)熔断器：通常串联在总开关下方的火线上，作用是：电路中电流过大时，由于电流的热效应，熔断器中的熔丝发热而迅速熔断，自动切断电路，从而起到保护作用。物态变化是熔化。知1－讲注：现在的居民楼已经不再使用闸刀开关和熔断器了，而是用空气开关替代，如图3所示。空气开关安装在电能表后，当电路发生短路、过载等异常情况时，空气开关会自动断开，从而切断电路，保证了用电安全。知1－讲(6)插座：给用电器供电，要并联在电路中，插座可分为两孔插座和三孔插座。注意：三孔插座上孔接“地线”，三脚插头上脚接“外壳”。知1－讲知识拓展漏电保护器：当漏电保护器测得通过火线和零线的电流不相等时，漏电保护器会迅速切断电路，其模拟图如图2所示。知1－讲拓展延伸空气开关与漏电保护器的区别：空气开关既具有保险丝的作用，可以在电流过大时自动断开电路，又具有总开关的作用，可以控制整个电路的通断；漏电保护器只有在电路发生漏电或有人触电时才会切断电源。知1－讲方法技巧插座连线原则：两孔插座：左孔接零线，右孔接火线。三孔插座：左孔接零线，右孔接火线，中间上端的孔接地线，即左零右火中接地。知1－讲安全用电的原则规定：带有金属外壳的家用电器，其金属外壳必须接地，也就是必须使用三孔插座和三脚插头。知1－讲家庭电路中的三脚插头和三孔插座是对应的(如图4所示)，2、3 两个脚接用电部分，1 脚跟家用电器的金属外壳接通。当把三脚插头插入三孔插座时，除把用电器并联接入电路外，也通过中间上端的脚和孔，把用电器的金属外壳与大地连接起来，这样避免因用电器外壳带电而发生触电事故。知1－练例 1如图5为家庭电路的组成，其中接入①的用电器和②为_____联 ，②和③为_____联。并串知1－练解析：利用图示法分析。由图知①是插座，②是电灯，插座所接的用电器和电灯是并联的；③是控制电灯的开关，控制电灯的开关和电灯是串联的。知1－练1. 如图甲是家庭电路的实物布线图。图乙依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是(　　)D知2－讲知识点火线与零线21. 一般家庭电路有两根进户线，都是从输电线上引下来的。其中一根叫做零线，另一根叫做火线。火线与零线间电压为220 V。零线在入户之前已经和大地相连，因此，正常情况下，零线与大地间电压为零。2. 测电笔的种类 通常有钢笔式和螺丝刀式两种。知2－讲知2－讲注意：测电笔的工作原理。如图6甲所示，使用测电笔测火线时，由于火线与零线之间有220 V 的电压，电流从火线流出来，通过高值电阻、氖管，再通过人体进入大地形成回路，电流通过氖管，氖管发光。知2－讲如图乙所示，使用测电笔测零线时，由于零线与大地之间无电压，所以电路中无电流, 氖管不发光。知2－讲特别提醒正常情况下，零线与大地间电压为零，但电路如果出现故障，则零线与大地间就可能有电压，不能认为零线与大地间电压始终为零。知2－讲 知2－练如图7所示是正确使用测电笔的示意图。当正确使用测电笔时，由被测带电体(电源)、测电笔、人体和大地构成串联闭合电路。若其中测电笔的电阻为1.2×106 Ω，人体的电阻为2.0×103 Ω，其他电阻不计，则当正确使用测电笔来检测家庭电路的火线时，求：例 2知2－练 知2－练(1)流过人体的电流为多少毫安？(结果保留到小数点后两位) 知2－练(2)测电笔和人体消耗的电功率之比是多少？ 知2－练2. 劳技课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联的。火线串知3－讲知识点白炽电灯31. 白炽电灯 白炽电灯是将电能转化为光能的，以提供照明的设备，其利用电流的热效应工作，当电流通过灯丝时，灯丝温度高达2 000 ℃以上，呈白炽状态，发出的光呈白色。现在市场上白炽灯已很少见，家庭中广泛使用的是节能灯。知3－讲拓展应用用测电笔检测电路故障：在供电电压正常的情况下，用测电笔检测电路的断路位置：若用测电笔测试火线和零线时，氖管均发光，则可能是零线某处断路；若发现氖管均不发光，则可能是火线某处断路。知3－讲2. 螺口灯泡、灯头的结构和接线方法螺口灯泡顶部周围是螺旋，中间是锡块，分别连接在灯丝两端；灯头内壁是螺旋套(螺旋套接零线)，顶部有金属片(金属片接火线)。知3－讲当把灯泡安装到灯头中后，灯泡的螺旋与灯头的螺旋套相连，灯泡的锡块与灯头的金属片相连，使得灯丝两端分别与零线和火线相连。此时电流路径为：火线→金属片→锡块→灯丝→螺旋→螺旋套→零线。知3－讲3. 卡口灯泡、灯头的结构和接线方法卡口灯泡顶部有两块锡块分别连接在灯丝的两端；灯头内有两个金属柱分别与火线和零线相连。知3－讲当把灯泡安装到灯头中后，灯泡顶部的两块锡块分别与灯头中的两个金属柱接触，使灯丝的两端分别与火线和零线相连。此时电流路径为：火线→金属柱→锡块→灯丝→锡块→金属柱→零线。知3－讲4. 灯泡的安装原则(1)控制电灯的开关必须串联在火线和灯泡之间，这样在开关断开时，电路各部分与火线脱离，人碰到灯头等部位，不会造成触电事故。(2)螺口灯头与电源连接时一定要将火线与灯头顶部的金属片相连，零线与螺旋套相连，以保证用电安全，因为正常情况下，零线与大地之间没有电压，所以不慎碰到灯泡的螺旋也不会发生触电事故。知3－讲拓展一步关于灯泡的知识：(1)灯丝是用熔点高的钨丝制成的，可以避免因灯丝温度过高而熔断。(2)灯丝做成螺旋状，一是增大钨丝长度，增大电阻，产生较多热量；二是减少了灯丝散热，提高了灯丝的温度。知3－讲(3)额定电压相同、额定功率不同的灯泡，灯泡的额定功率越大，电阻越小，灯丝越粗。(4)保险扣的作用，它可以固定火线和零线跟灯头的衔接，因为保险扣的尺寸一般要比灯头帽的穿孔口径大，这样，当灯泡与灯头整体被吊起来时，可以防止衔接处线头脱落。知3－练[中考·广东] 将电灯、开关和插座接入家庭电路中，接线正确的是(　　)例 3知3－练解析：根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡顶端的金属点，最后螺口灯泡的螺旋要接在零线上。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D正确。答案：D知3－练技巧点拨家庭电路中灯泡的连接原则家庭电路中灯泡的连接应遵循如下顺序。知3－练巧记口诀家庭电路安装口诀：火线零线并排走，零线直接进灯座；火线先进保险盒；再过开关进灯座。家庭电路家庭电路组成 连接进户线→电能表→总开关 ↓插座、用电器←保险装置测电笔火线零线熔断器空气开关
