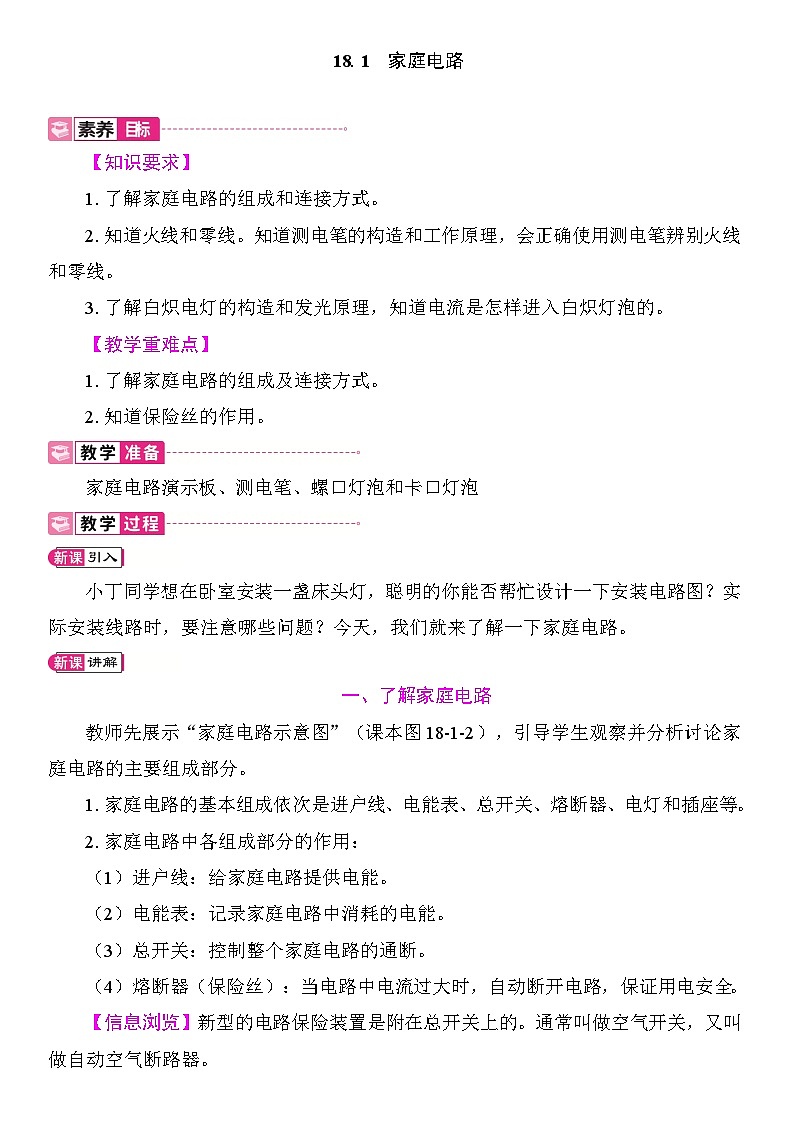

初中物理沪粤版（2024）九年级下册（2024）18.1 家庭电路教案

这是一份初中物理沪粤版（2024）九年级下册（2024）18.1 家庭电路教案，共5页。教案主要包含了知识要求，教学重难点，信息浏览等内容，欢迎下载使用。

【知识要求】
1.了解家庭电路的组成和连接方式。
2.知道火线和零线。知道测电笔的构造和工作原理，会正确使用测电笔辨别火线和零线。
3.了解白炽电灯的构造和发光原理，知道电流是怎样进入白炽灯泡的。
【教学重难点】
1.了解家庭电路的组成及连接方式。
2.知道保险丝的作用。
家庭电路演示板、测电笔、螺口灯泡和卡口灯泡
小丁同学想在卧室安装一盏床头灯，聪明的你能否帮忙设计一下安装电路图？实际安装线路时，要注意哪些问题？今天，我们就来了解一下家庭电路。
一、了解家庭电路
教师先展示“家庭电路示意图”（课本图18-1-2），引导学生观察并分析讨论家庭电路的主要组成部分。
1.家庭电路的基本组成依次是进户线、电能表、总开关、熔断器、电灯和插座等。
2.家庭电路中各组成部分的作用：
（1）进户线：给家庭电路提供电能。
（2）电能表：记录家庭电路中消耗的电能。
（3）总开关：控制整个家庭电路的通断。
（4）熔断器（保险丝）：当电路中电流过大时，自动断开电路，保证用电安全。
【信息浏览】新型的电路保险装置是附在总开关上的。通常叫做空气开关，又叫做自动空气断路器。

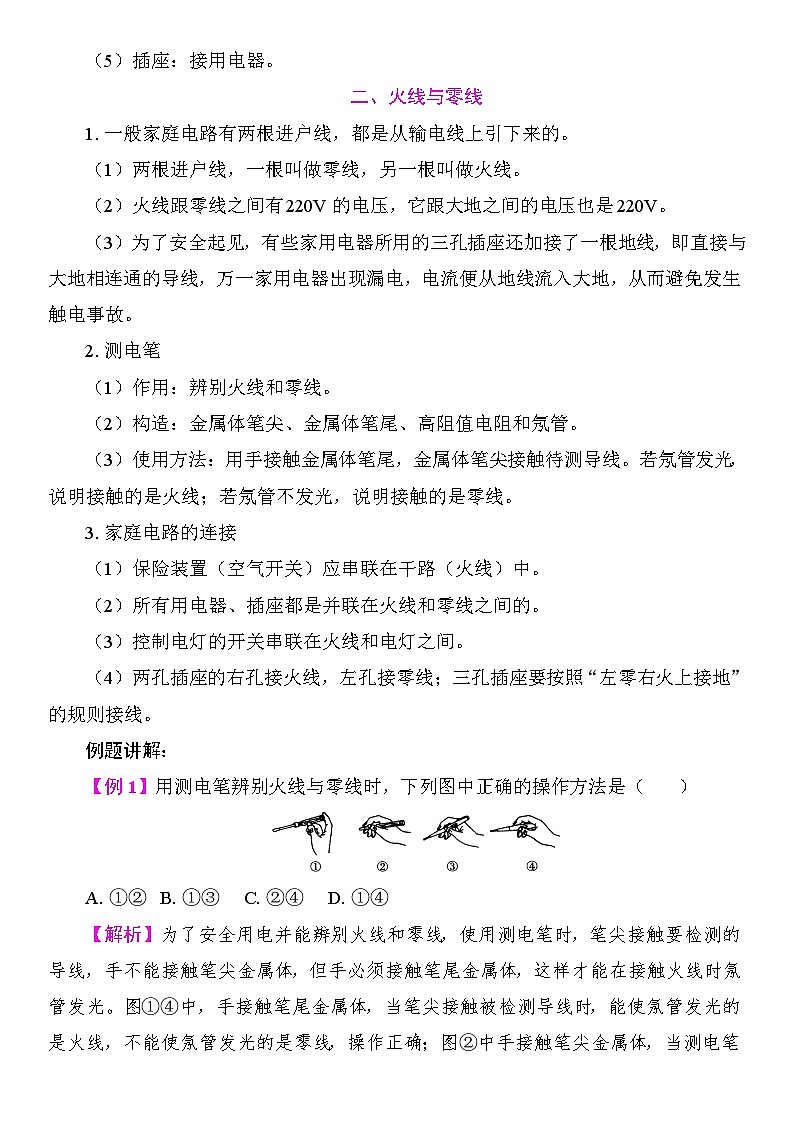

（5）插座：接用电器。
二、火线与零线
1.一般家庭电路有两根进户线，都是从输电线上引下来的。
（1）两根进户线，一根叫做零线，另一根叫做火线。
（2）火线跟零线之间有220V的电压，它跟大地之间的电压也是220V。
（3）为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。
2.测电笔
（1）作用：辨别火线和零线。
（2）构造：金属体笔尖、金属体笔尾、高阻值电阻和氖管。
（3）使用方法：用手接触金属体笔尾，金属体笔尖接触待测导线。若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。
3.家庭电路的连接
（1）保险装置（空气开关）应串联在干路（火线）中。
（2）所有用电器、插座都是并联在火线和零线之间的。
（3）控制电灯的开关串联在火线和电灯之间。
（4）两孔插座的右孔接火线，左孔接零线；三孔插座要按照“左零右火上接地”的规则接线。
例题讲解：
【例1】用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
A.①②B.①③C.②④D.①④
【解析】为了安全用电并能辨别火线和零线，使用测电笔时，笔尖接触要检测的导线，手不能接触笔尖金属体，但手必须接触笔尾金属体，这样才能在接触火线时氖管发光。图①④中，手接触笔尾金属体，当笔尖接触被检测导线时，能使氖管发光的是火线，不能使氖管发光的是零线，操作正确；图②中手接触笔尖金属体，当测电笔接触火线时，人间接接触火线，会发生触电事故，操作错误；图③中手没有接触笔尾金属体，当笔尖接触火线或零线时，氖管都不发光，操作错误。故D符合题意。
【答案】D
【例2】小明同学想在家里安装一盏照明灯，下图所示的是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在虚线框 中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 。
【解析】在家庭电路的连接中，开关要接在火线与电灯之间，故虚线框1应接电灯，虚线框2应接开关。用测电笔测试a、b、c点时氖管都发光，说明电路中这三处均与火线连通，而电灯不亮说明电流无法形成通路，则进户零线断路。
【答案】2 进户零线断路
三、白炽电灯
家庭中早期普遍使用的照明光源是白炽电灯，当电流通过灯丝时，灯丝温度高达2000℃以上，呈白炽状态。
分别准备一个装在灯头里的螺口灯泡和卡口灯泡（灯头里有接线以模拟火线、零线），卸下灯泡，旋开灯头后面的盖子，对照课本活动2中的图片，仔细观察并讨论：
（1）这两种灯泡和灯头的构造有什么不同？
（2）这两种灯泡分别是怎样让电流通过灯丝的？
1.白炽灯泡有卡口式和螺口式两种，都是利用电流的热效应发光的，工作时将电能转化为光能和内能。
2.白炽灯泡的灯丝是用熔点高的钨制成的。
3.安装螺口灯泡时，火线先经过开关再连接灯泡尾部的金属部分，零线要连接螺旋套。
例题讲解：
【例3】白炽灯是将 能转化为内能和光能的装置。工作时，通过导线和灯丝的电流相等，灯丝的电阻比导线大，根据 可知，相同时间内灯丝产生的热量比导线多，所以灯泡烫手而导线不热。
【解析】白炽灯将电能转化为内能和光能；根据焦耳定律可知，灯泡发光时烫手而导线不热是由于灯丝电阻比导线电阻大。
【答案】电 焦耳定律（或Q＝I2Rt）
【例4】下图所示的是某同学设计的部分家庭电路示意图。其中电器元件连接错误的是（ ）
A.空气开关B.两孔插座
C.带开关的灯泡D.三孔插座
【解析】进户线进入用户，首先接入总开关（空气开关），故A不符合题意。两孔插座的左孔接零线，右孔接火线，故B不符合题意。开关控制灯泡时，火线首先接开关，然后接灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全地更换灯泡，故C符合题意。三孔插座的上孔接地线，左孔接零线，右孔接火线，故D不符合题意。
【答案】C
18.1 家庭电路
家庭电路了解家庭电路进户线电能表总开关熔断器插座火线与零线三根导线测电笔家庭电路的连接白炽电灯
本节课主要讲述家庭电路的组成部分及各部分的作用。其中，重点是测电笔的使用及开关、插座的接法。课时知识容量较大，要在一节课内完成，要求节奏要快。虽然教学目标要求对各元件只是知道就行，但在实际的考查中是要求学会理解，所以花的时间一定也多。本节课存在的不足是：教师讲授较多，无法做到生生互动、师生互动；教学过程中语言过于平淡，难以做到抑扬顿挫。
