18.1 家庭电路 课件2025-2026学年度第二学期沪粤版物理九年级下册

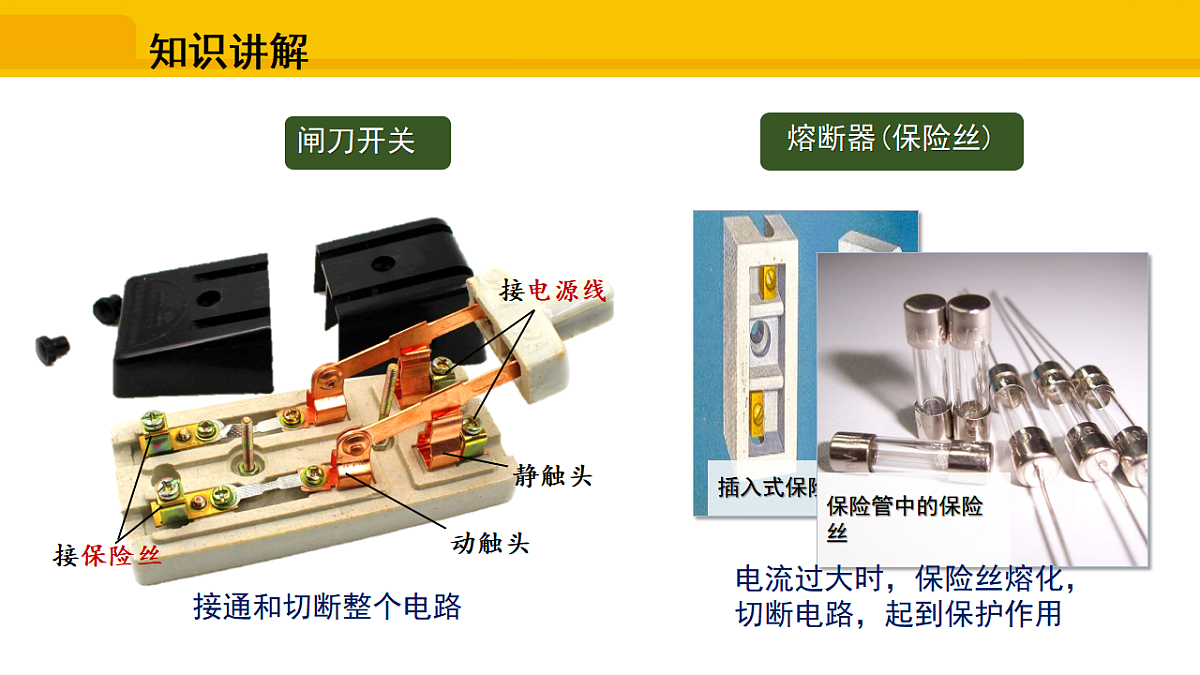

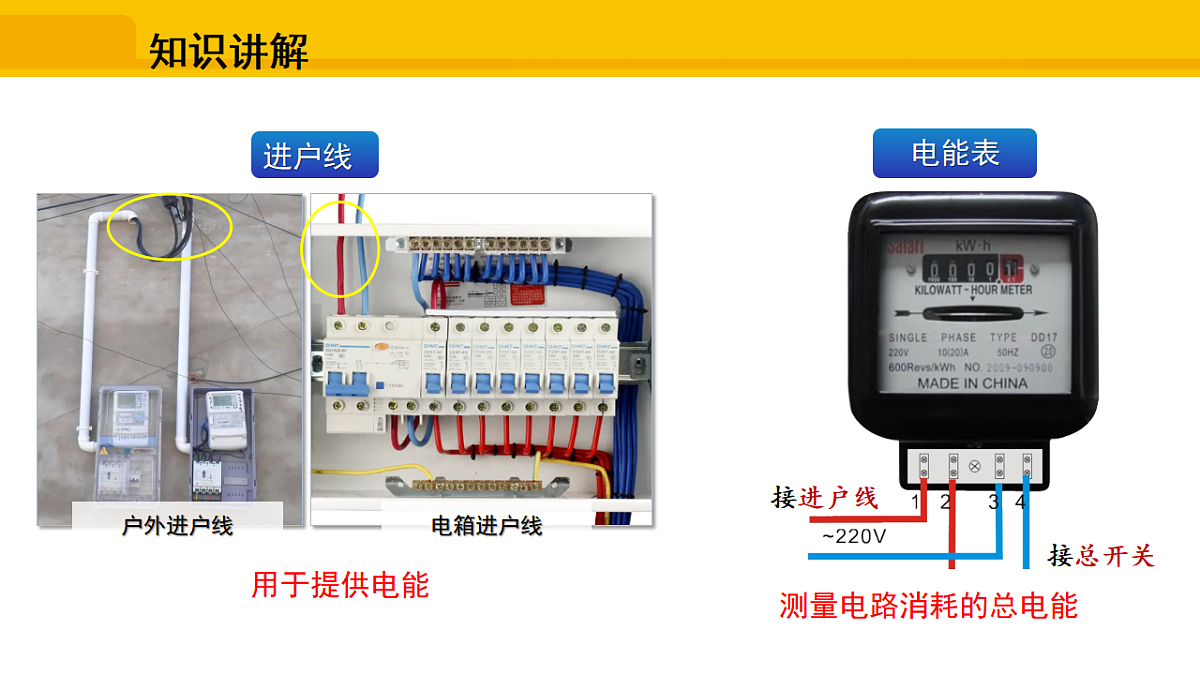

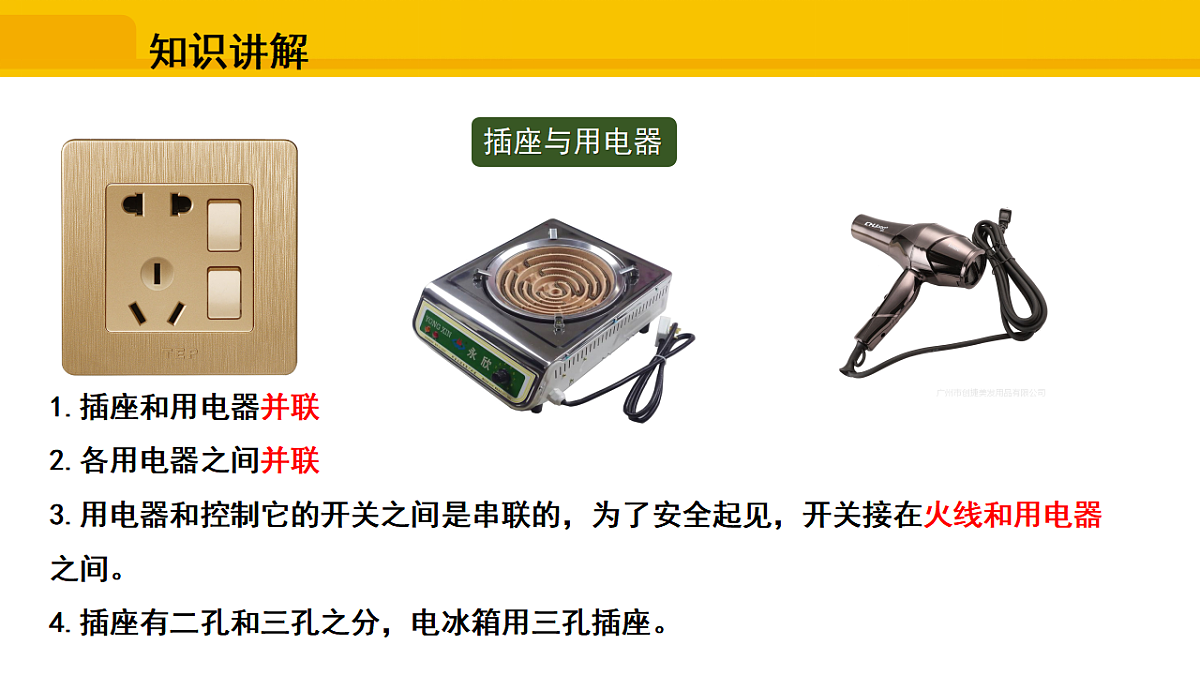

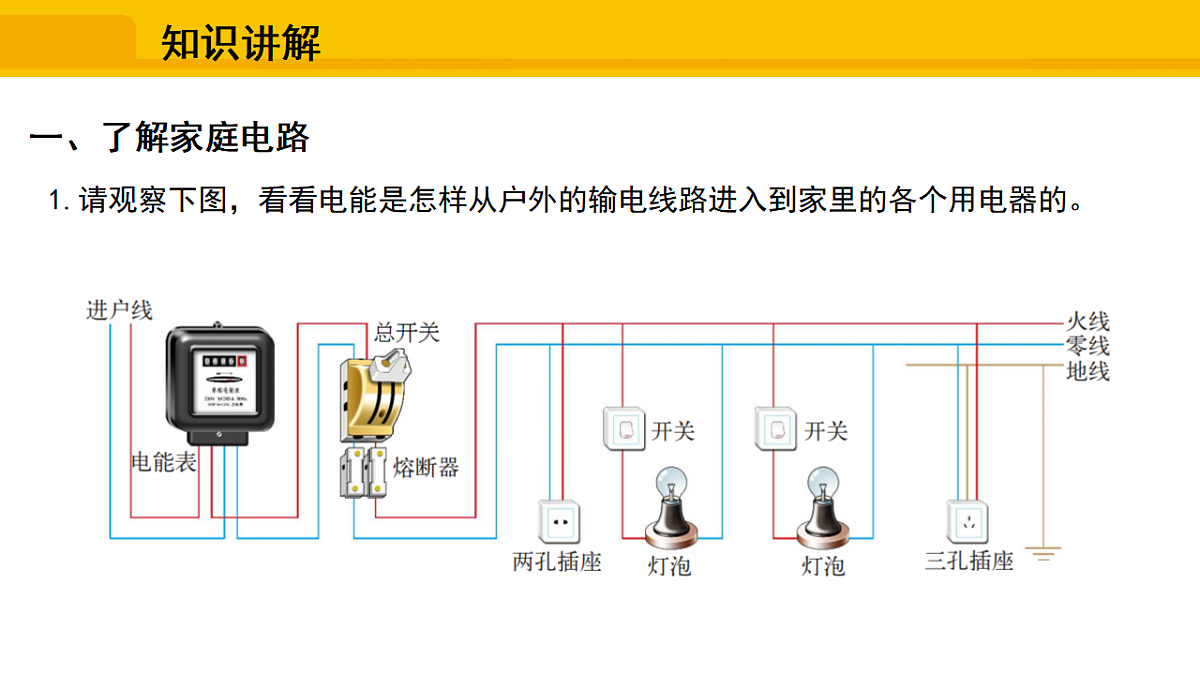

第十八章　家庭电路与安全用电九年级物理沪粤版·下册18.1 家庭电路授课人：XXXX新课引入 随着社会的进步和科学技术的发展，现代家庭的电气化水平也越来越高，懂得家庭用电的常识，已成为现代公民的基本素养。让我们先来了解家庭电路。知识讲解一、了解家庭电路1.请观察下图，看看电能是怎样从户外的输电线路进入到家里的各个用电器的。知识讲解进户线电能表接进户线接总开关用于提供电能测量电路消耗的总电能知识讲解闸刀开关静触头动触头接电源线接保险丝接通和切断整个电路熔断器(保险丝)电流过大时，保险丝熔化，切断电路，起到保护作用知识讲解思考与讨论：1.闸刀开关能不能倒着装？为什么？3.家庭电路中各部分的连接顺序可以调换吗？请举例说明？2.维修电路或者换保险丝前应该怎样做？不能，可能在重力的影响下自动闭合，具有安全隐患。关掉闸刀开关不能。例如保险丝和闸刀开关互换，换保险丝时，那边还是有电的。知识讲解插座与用电器1.插座和用电器并联2.各用电器之间并联3.用电器和控制它的开关之间是串联的，为了安全起见，开关接在火线和用电器之间。4.插座有二孔和三孔之分，电冰箱用三孔插座。知识讲解思考：有哪些用电器使用两线插头，哪些使用三线插头？说一说它们的区别在哪？使用三线插头的用电器都有着金属外壳知识讲解接零线接火线接地线①②③接外壳接用电部分①(E)③(N)②(L)接用电器左零右火上接地知识讲解空气开关现在的新保险装置--空气开关强化训练下列关于家庭电路的组成顺序正确的是( )A. 进户输电线、电能表、总开关、保险装置、用电器B. 进户输电线、总开关、保险装置、电能表、用电器C. 进户输电线、总开关、保险装置、用电器、电能表D. 进户输电线、用电器、电能表、总开关、保险装置A 利用口诀法记忆家庭电路的组成：火零线，并排跑，入户先进电能表；总开关，接着连，检修电路最安全；保险盒，要安装，电流大时不用慌；用电器，要并联，家庭电路组装全。知识讲解二、火线与零线1.一般家庭电路有两根进户线，都是从低压输电线上引下来的。 其中一根叫做零线，正常情况下，零线跟大地相通，它跟地之间没有电压； 另一根叫做火线，火线跟零线之间有220V的电压。大地220 V220 V0 V火线(L)零线(N)入户处地线(E)知识讲解活动1 用测电笔辨别火线与零线（1）认识测电笔：（2）测电笔的作用：辨别火线和零线（3）测电笔的使用方法：知识讲解 用手接触金属体笔尾，金属体笔尖接触待测导线。若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。氖管发光，这是火线氖管不发光，这是零线在使用家用电器时，先要将电器的插头插入插座或接线板上，这样就可以接通电源了。例如，将台灯的插头插入插座，就是把灯泡接到火线和零线之间，闭合台灯的开关后，灯泡便发光了。知识讲解强化训练(义乌中考)有关测电笔的使用(如图所示)，下列说法正确的是(　　)A.氖管发光时测电笔接触的是零线B.使用时手可以接触测电笔的任何部位C.测电笔不能用来辨别电池的正、负极D.测电笔与手接触的部分都是绝缘体C知识讲解三、白炽灯1.家庭中常用的照明光源是白炽电灯，当电流通过灯丝时，灯丝温度高达2000℃以上，呈白炽状态，发出的光呈白色。知识讲解活动2 电流怎样通过灯泡 分别准备一个装在灯头里的螺口灯泡和卡口灯泡（灯头里有接线以模拟火线、零线），卸下灯泡，旋开灯头后面的盖子，对照图（a）、（b），仔细观察并讨论：（1）这两种灯泡和灯头的构造有什么不同？（2）这两种灯泡分别是怎样让电流通过灯丝的？知识讲解（a）螺口灯泡和灯头（b）卡口灯泡和灯头顶端锡块接火线螺纹接零线锡块分别接火线、零线保险扣用以固定火线和零线跟灯头的衔接。保险扣的尺寸要比灯头帽的穿孔口径大，这样，当灯泡与灯头连体被吊起来时，衔接口处不会受到力的作用，保证衔接处电流畅通。螺口灯泡的火线必须与金属弹簧片连接，防止火线与螺旋套内的螺旋环连接时，人体不小心接触到这一部分造成触电。知识讲解节能灯荧光灯比白炽灯省电，它的发光效率约相当于白炽灯的5倍。荧光灯中的节能灯由于采用了发光效率更高的荧光粉和电子变频镇流器，使电能的利用率大大提高。一个11W节能灯的亮度相当于60W白炽灯的亮度，而它消耗的电能只有60W白炽灯的17%。知识讲解LED灯 LED灯是一种新型节能灯，它有亮度高、节能、寿命长等优点。 LED灯是由若干个小灯殊串联在一起所组成的发光体，每一个小灯珠是一个发光二极管。LED灯是利用能发光的半导体二极管照明的，它的亮度是白炽灯亮度的5~6倍，是荧光节能灯亮度的3~4倍，其使用寿命是传统白炽灯的5~8倍。LED灯是目前广泛使用的绿色环保灯具。强化训练(青岛中考)白炽灯是将____能转化为内能和光能的装置。工作时，通过导线和灯丝的电流相等, 灯丝的电阻比导线大，根据____________________可知，相同时间内灯丝产生的热量比导线多，所以灯泡烫手而导线不热。焦耳定律(或Q＝I2Rt)电知识总结课堂练习1.家庭电路是由进户线、________、闸刀开关、保险盒(或自动空气开关)、电灯、开关、插座等组成。开关和用电器是________联的；各用电器间是________联的；保险丝应________联在电路中。电能表串并串课堂练习2.(威海中考)如图所示，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间____________；若测电笔接触A到F各点都发光，说明____________________________。断路进户线的零线断路课堂练习3.白炽灯是我们常用的照明工具，下列对白炽灯的认识不正确的是(　　)A.白炽灯是利用电流热效应来工作的B.白炽灯的玻璃泡抽成真空，防止灯丝氧化C.白炽灯灯丝用钨制成是因为钨的熔点高D.白炽灯接在电路中时必须串联D课堂练习4.【多选题】如图所示，使用测电笔的几种做法中，正确的是(　 　)BC
