18.2 安全用电（课件）2025-2026学年物理沪粤版（2024）九年级下册

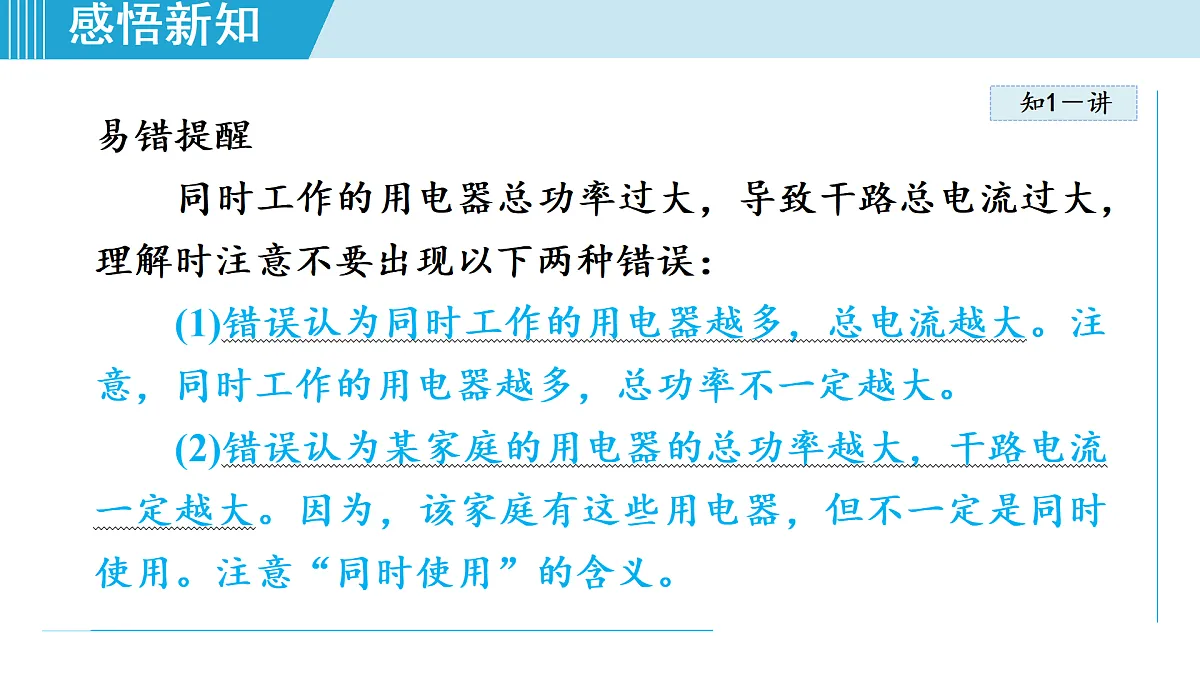

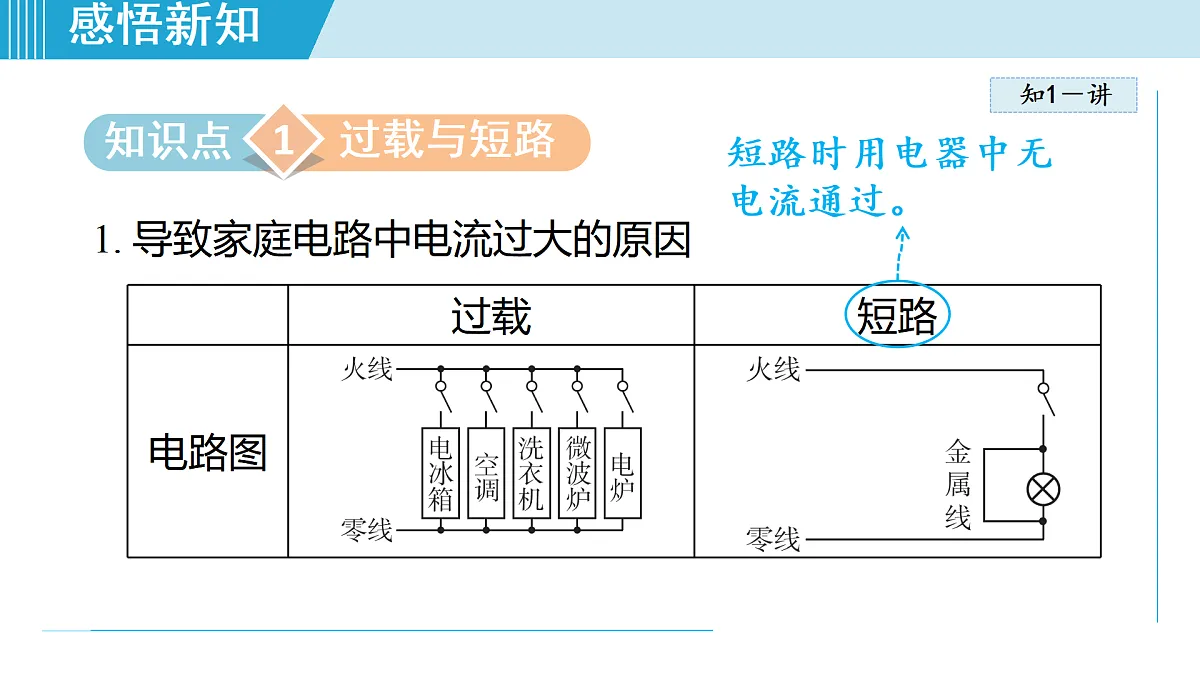

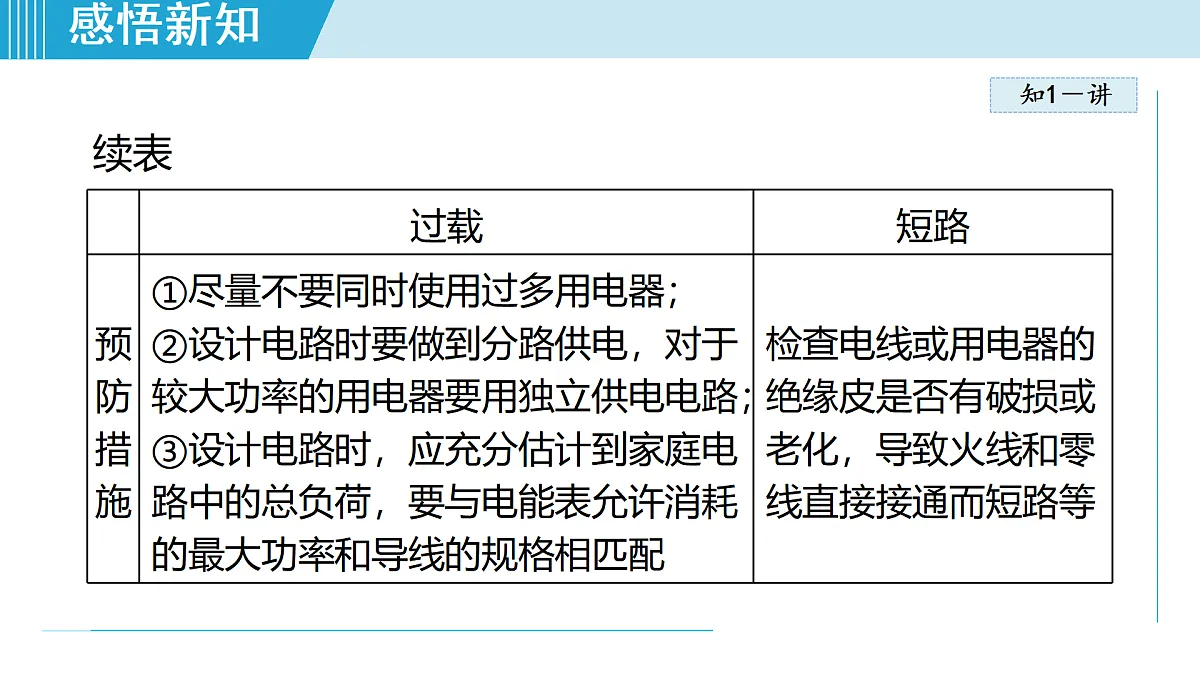

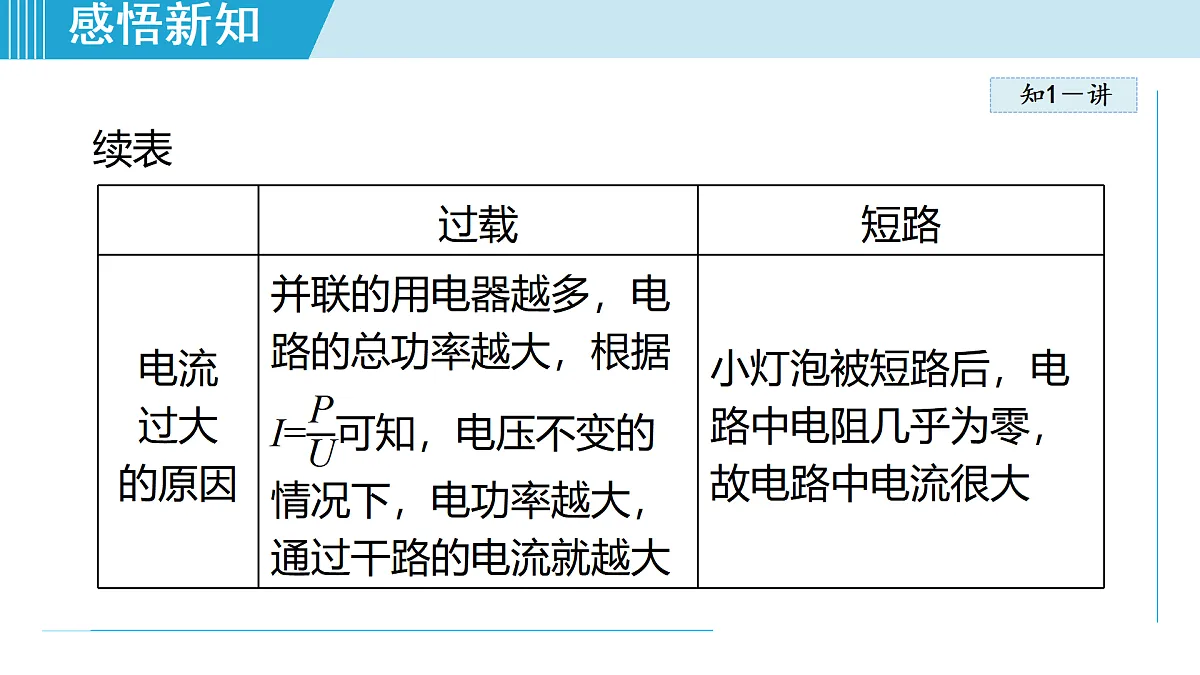

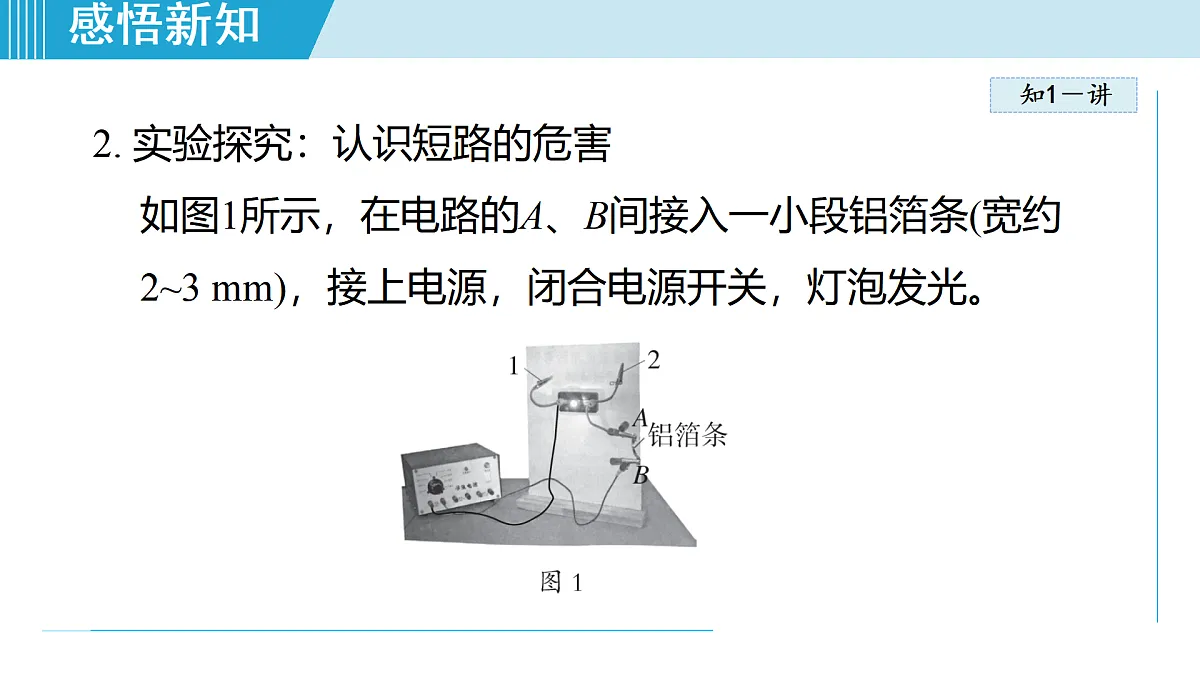

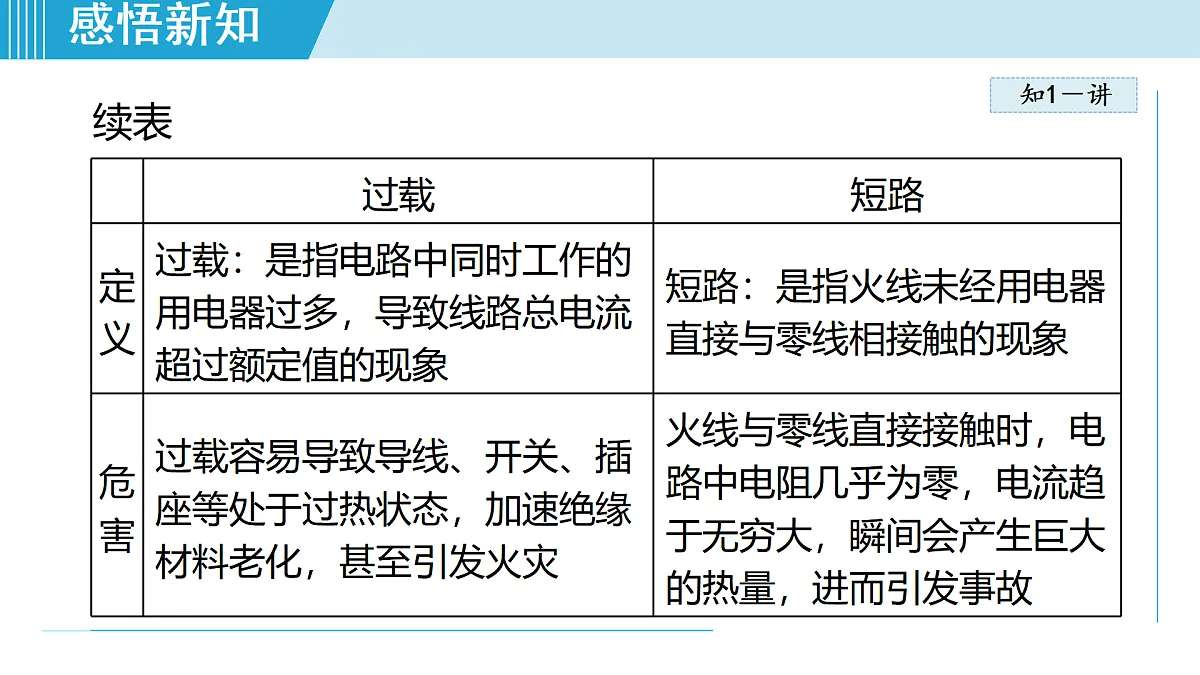

18.2 安全用电第十八章 家庭电路与安全用电逐点导讲练课堂小结作业提升课时讲解1课时流程2过载与短路避免触电知识点过载与短路知1－讲11. 导致家庭电路中电流过大的原因短路时用电器中无电流通过。知1－讲续表知1－讲续表知1－讲续表知1－讲易错提醒同时工作的用电器总功率过大，导致干路总电流过大，理解时注意不要出现以下两种错误：(1)错误认为同时工作的用电器越多，总电流越大。注意，同时工作的用电器越多，总功率不一定越大。(2)错误认为某家庭的用电器的总功率越大，干路电流一定越大。因为，该家庭有这些用电器，但不一定是同时使用。注意“同时使用”的含义。知1－讲2. 实验探究：认识短路的危害如图1所示，在电路的A、B间接入一小段铝箔条(宽约2~3 mm)，接上电源，闭合电源开关，灯泡发光。知1－讲若将金属夹“1”和“2”直接接触，在此瞬间，你观察到什么现象？铝箔条发生了什么变化？想一想：铝箔条发生此现象的原因是什么？你是否认识到短路的危害？安全提示：在本实验过程中会产生火花，操作时应注意 安全。知1－讲安全提示：在本实验过程中会产生火花，操作时应注意 安全。现象解释：将金属夹1 和2 直接接触，在此瞬间，会观察到灯泡熄灭，铝箔条发生燃烧。铝箔条发生此现象的原因是电路发生短路时，电路中电流过大，使铝箔条温度升高达到其着火点。可见，发生短路时，可能会烧坏电路，甚至会发生火灾。知1－讲特别提示受思维定式的影响，通常会错误地认为，发生短路时，用电器有可能损坏。原因是在一般思维中认为，短路发生，电路所有位置电流都会非常大。实际情况是，某用电器两端发生短路时，该用电器中几乎没有电流。例如：图2中尽管发生短路但保险丝不会熔断。知1－练例 1在一个寒冷的冬天，小荣家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现空气开关“跳闸”了。导致空气开关“跳闸”的原因可能是( )A. 电路中用电器的总功率过大B. 灯泡的灯丝烧断了C. 第二个电烤炉的电阻丝烧断了D. 开关接触不良知1－练解题秘方：对比现象的不同，识别是由哪种原因引起电路中电流过大的。答案：A解析：电路中空气开关“跳闸”说明电路中的电流过大，电流过大的原因有短路和过载两种，故造成空气开关“跳闸”的原因为电路中用电器总功率过大或发生了短路。开关接触不良、电阻丝和灯丝烧断都可以排除。知1－练1. 如图所示的家庭电路中，开关闭合后，熔断器中的保险丝因电流过大而熔断。甲、乙两图中产生电流过大的原因是不同的，图甲中的原因是___________________；图乙中的原因是__________。用电器的总功率过大短路知2－讲知识点避免触电21. 触电(1)含义：通常所说的触电，是指一定强度的电流通过人体引起的伤害事故。注意：当通过人体的电流很小时，不会对人体产生伤害，此时不是生活意义上的触电。并不是有电流通过人体就是触电。知2－讲(2)触电原因：家庭用电引起的触电，大多是由于人体直接或间接接触到火线而引起的。知2－讲续表知2－讲(3)触电急救知2－讲知识拓展通常情况下，人的皮肤干燥的时候，人体的电阻约为104~105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω。实验表明，当1 m A 左右的电流通过人体时，会使人产生发麻的感觉；超过10 m A的电流就会使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险；当电流达到100 m A 时，只要3 s就可使人窒息，心脏停止跳动。知2－讲2. 安全用电(1)为了避免触电，电器安装要符合国家规定的技术要求。知2－讲续表知2－讲续表知2－讲(2)安全用电原则：不接触低压带电体；不靠近高压带电体；不弄湿用电器；不损坏电器的绝缘设备等。注意区分知2－讲知识拓展高压触电：(1)高压电弧触电：当高压带电体与人、动物等距离较近时会产生放电现象，使人和动物触电，称为电弧触电。所以高压输电线都架得很高。知2－讲(2)跨步电压触电：若高压输电线不慎发生断裂，一端落到地面上，地面上以落地点为圆心的区域内会形成很高的电压，通常称为跨步电压。人和动物若走到此区域内会发生触电事故。知2－练珍爱生命，安全用电”，生活中掌握一些安全用电的知识是我们人生成长的必修课，下列符合安全用电原则的是( )A. 在高压线下放风筝B. 用湿抹布擦发光的灯泡C. 绝缘皮破损的导线继续使用D. 搬动电风扇前应断开电源开关例 2知2－练解题秘方：熟记安全用电的原则，用直接判断法判断各做法是否安全。解析：在高压线下放风筝，可能会使得放风筝的人触电，不安全；用湿抹布擦拭正在发光的灯泡，易发生触电事故，不安全；使用绝缘皮破损的导线，易引发触电事故，不安全；搬动电风扇前应断开电源开关，否则可能会触电。答案: D知2－练技巧点拨：运用综合分析法，分析时还可以借助实际生活经验进行判断，看相关做法是否符合安全用电的原则。知2－练2. 电给人类的生活带来了极大的方便， 了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是_______V；安全用电的原则是不接触___________，不靠近____________。220低压带电体高压带电体安全用电家庭电路中电流过大原因过载短路安全用电避免触电
