18.1 家庭电路（课件）2025-2026学年九年级物理下册沪粤版（2024）

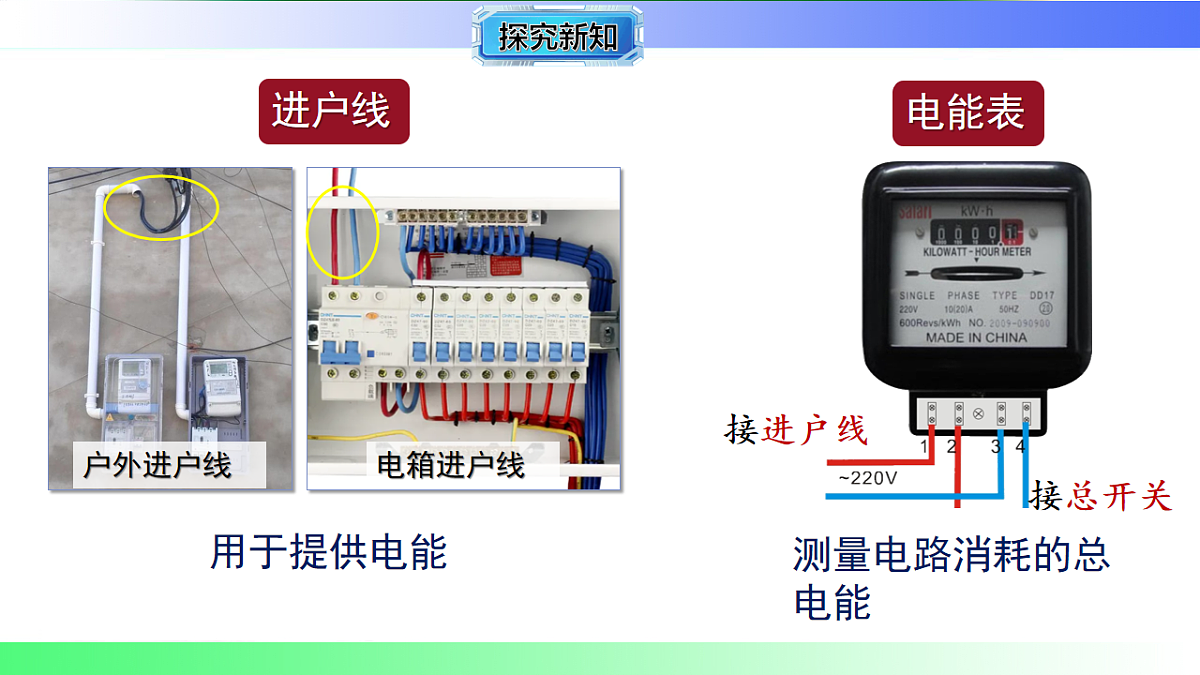

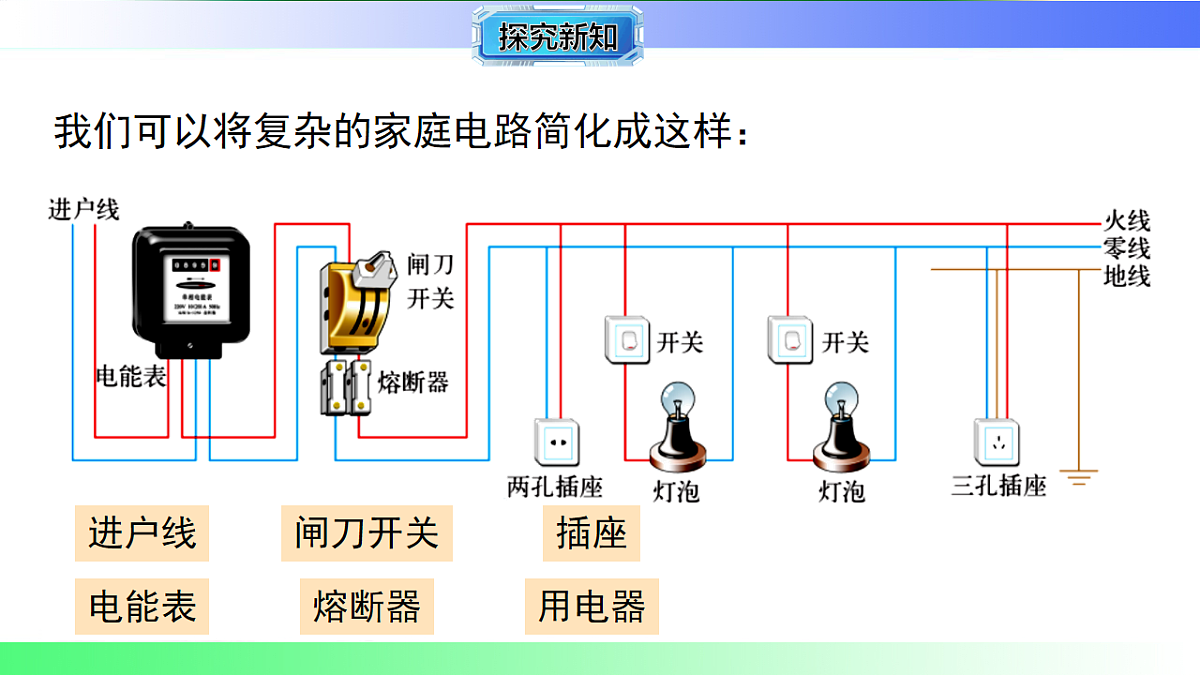

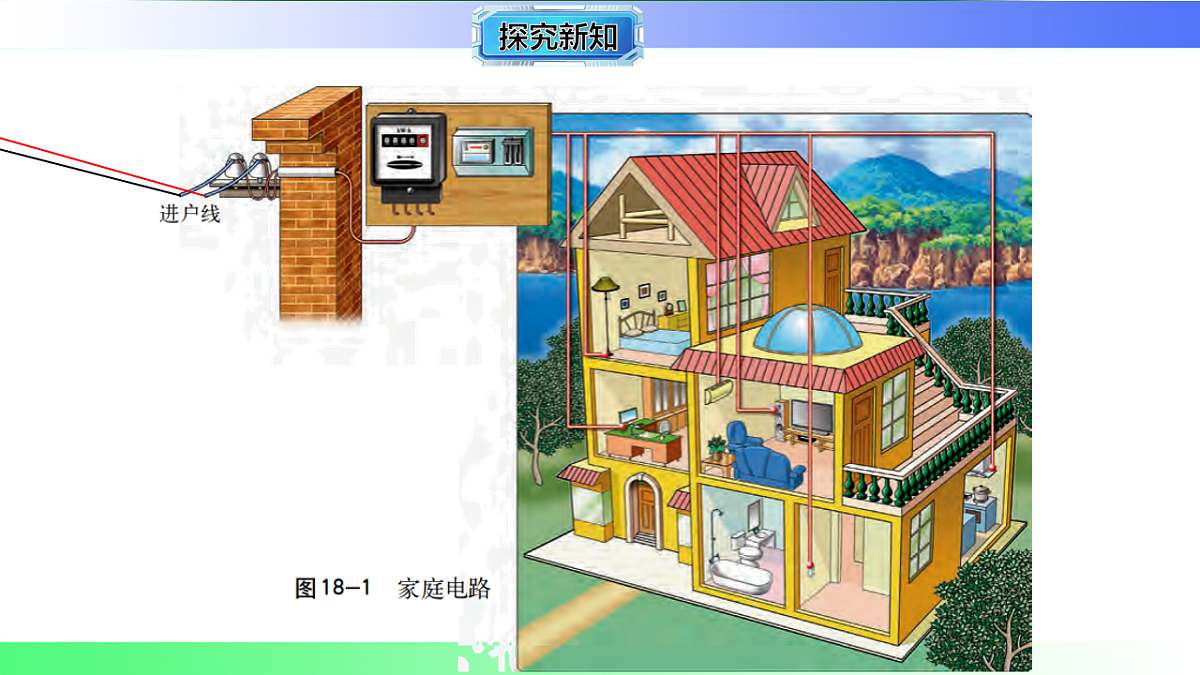

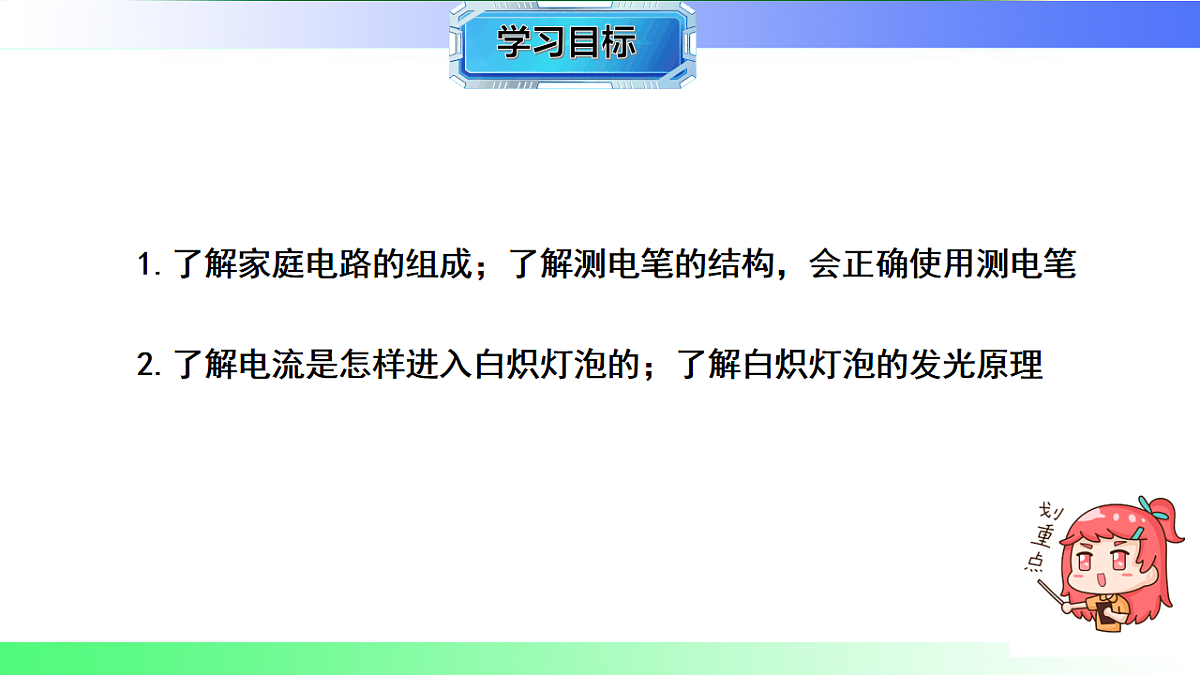

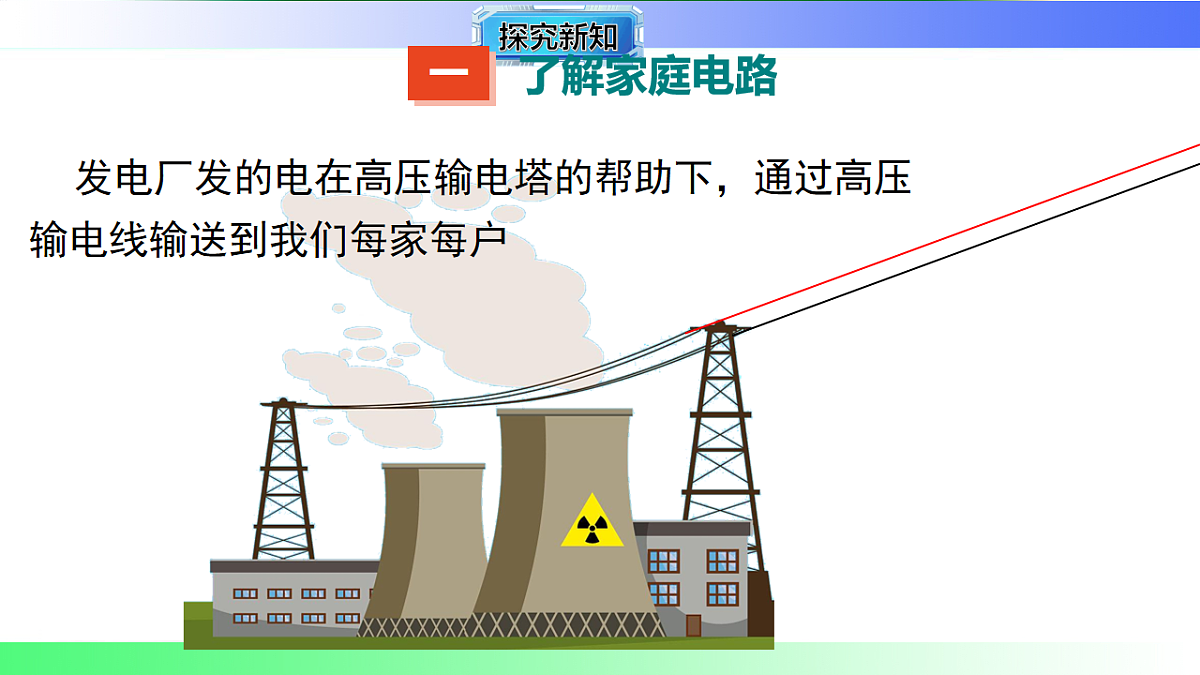

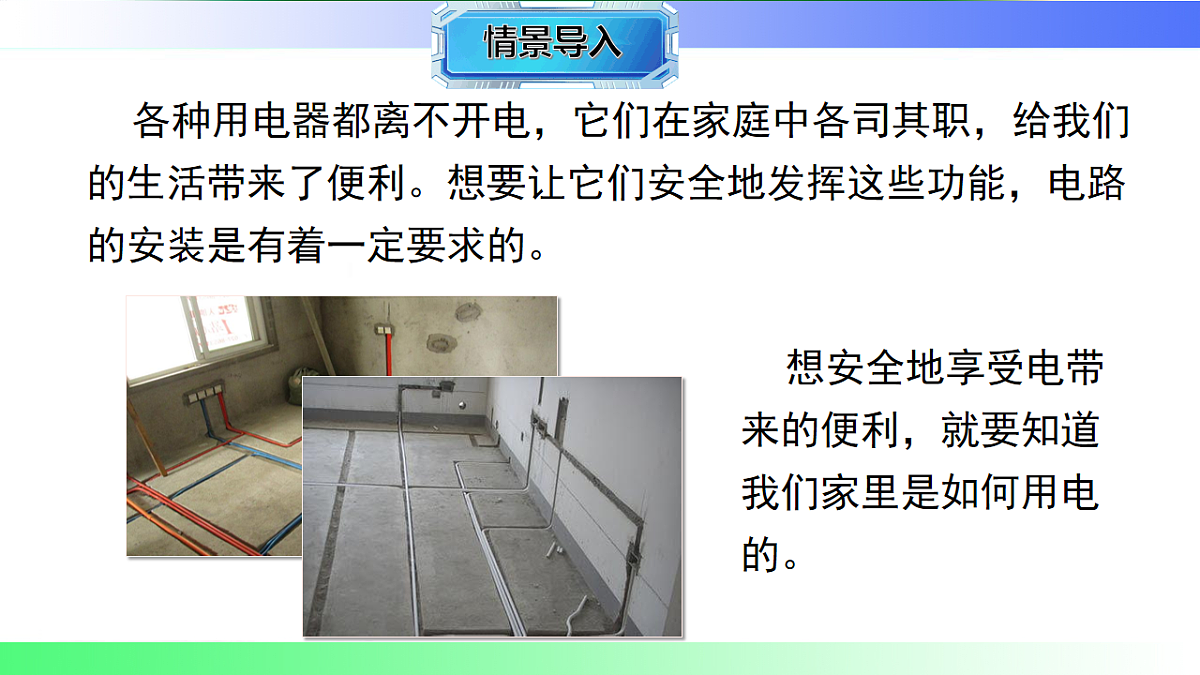

幻灯片 1：封面标题：18.1 家庭电路副标题：走进我们身边的电力世界背景图：家庭电路布线示意图与各种家用电器使用场景结合，体现 “生活中的电路” 主题。幻灯片 2：课程引入 —— 生活离不开电场景展示：电灯照明、空调制冷、电视播放、洗衣机工作的图片，提问：“这些电器是如何获得电能的？它们之间的电路连接有什么特点？”引出主题：家庭电路是连接电源与家用电器的桥梁，为我们的生活提供电能。今天我们就来学习家庭电路的组成、连接方式和安全用电知识。学习目标：1. 了解家庭电路的组成及各部分作用；2. 掌握火线、零线的识别方法；3. 理解安全用电原则及故障处理。幻灯片 3：家庭电路的组成组成框图：从电源引入到用电器的完整电路链：进户线→电能表→总开关→保险装置→用电器 / 插座。实物图展示：对应各组成部分的实物图片，让学生直观认识电能表、总开关、保险丝、插座等。作用概述：各部分协同工作，保证电能安全、稳定地输送到家用电器。幻灯片 4：进户线 —— 电能的源头进户线组成：火线（L）：带电，对地电压为 220V。零线（N）：通常与大地相连，对地电压为 0V。地线（PE）：与大地直接连接，起保护作用（三孔插座专用）。电压说明：火线与零线之间的电压是 220V，这是我国家庭电路的标准电压。示意图：进户线从室外电线杆引入室内的示意图，标注火线、零线和地线。幻灯片 5：电能表 —— 用电的 “计量员”作用：测量家庭在一段时间内消耗的电能，是收费依据。参数解读：“220V”：电能表适用的额定电压。“10 (20) A”：基本电流为 10A，允许通过的最大电流为 20A。“3000r/(kW・h)”：每消耗 1kW・h 电能，转盘转过 3000 转。连接方式：串联在干路中，进户线首先连接电能表。幻灯片 6：总开关与保险装置 —— 电路的 “守护者”总开关：作用：控制整个家庭电路的通断，便于电路维修或紧急断电。常见类型：空气开关（兼具开关和保护功能）。保险装置：作用：当电路中电流过大时，自动切断电路，保护用电器和导线。类型：保险丝（铅锑合金，熔断电流低）、空气开关（电流过大时跳闸，可复位）。注意事项：不能用铜丝、铁丝代替保险丝，否则失去保护作用。幻灯片 7：用电器与插座的连接方式用电器连接：所有用电器（如电灯、电视）都并联在电路中，保证每个用电器两端电压都是 220V，且能独立工作、互不影响。插座连接：两孔插座：左零右火（零线接左孔，火线接右孔）。三孔插座：左零右火上接地（地线接上端孔，与用电器金属外壳连接）。插座与其他用电器也是并联关系。电路图：家庭电路简化电路图，展示用电器和插座的并联连接。幻灯片 8：火线与零线的识别 —— 试电笔的使用试电笔构造：金属笔尖、电阻、氖管、金属笔尾。使用方法：手接触笔尾金属体，笔尖接触被测导线。若氖管发光，被测导线是火线；若不发光，是零线或地线。注意事项：使用时手指不能接触笔尖金属体，防止触电；试电笔氖管发光微弱时，可能是零线断路。演示图：正确使用试电笔识别火线和零线的示意图。幻灯片 9：电灯的安装 —— 开关与灯泡的连接连接要点：开关必须串联在火线与灯泡之间，控制火线通断，确保断开开关后灯泡不带电，便于更换。灯泡的螺旋套接零线，顶端金属点接开关引出的火线。示意图：电灯与开关的实物连接图和电路图，标注火线、零线走向。幻灯片 10：家庭电路中电流过大的原因原因分析：短路：火线与零线直接连通（如导线绝缘皮破损），电阻极小，电流瞬间过大。总功率过大：同时使用多个大功率用电器（如空调、电热水器、电暖器），根据 \( P = UI \)，电压不变时，总功率过大导致总电流过大。危害：电流过大使导线发热，可能引发火灾，烧毁用电器。示意图：短路和总功率过大的电路示意图，对比正常电流与过大电流。幻灯片 11：安全用电原则 —— 防患于未然基本原则：不接触低压带电体（火线），不靠近高压带电体。更换灯泡、维修电路前，必须断开总开关。不弄湿用电器，不用湿手触摸开关、插座。导线绝缘皮破损要及时更换，禁止私拉乱接电线。金属外壳接地：有金属外壳的用电器（如电冰箱、洗衣机）必须使用三孔插座，将外壳接地，防止外壳带电时触电。幻灯片 12：常见家庭电路故障及排查故障 1：灯泡不亮：可能原因：灯丝断了、开关接触不良、火线或零线断路、灯泡与灯座接触不良。排查方法：用试电笔检测灯座两端，若都不亮可能是零线断路；若都亮可能是火线通路但零线断路。故障 2：保险丝熔断或空气开关跳闸：可能原因：短路或总功率过大。排查方法：断开所有用电器，闭合总开关，若仍跳闸则是短路；逐一接入用电器，接入某一用电器后跳闸则是该用电器短路或总功率过大。故障 3：触电事故：急救措施：立即切断电源或用干燥木棒挑开电线，对触电者进行急救并拨打 120。幻灯片 13：家庭电路与用电安全宣传安全标语：“安全用电，幸福全家”“规范用电，远离危险”。常见误区：误区 1：用湿抹布擦带电的电器（正确：先断电再清洁）。误区 2：在一个插座上同时插多个大功率用电器（正确：避免总功率过大）。误区 3：三孔插座省略地线（正确：地线是生命安全线，必须连接）。宣传图：安全用电宣传漫画或海报，强化安全意识。幻灯片 14：课堂小结核心知识点：家庭电路组成：进户线、电能表、总开关、保险装置、用电器、插座。连接方式：用电器和插座并联，开关串联在火线与用电器之间。安全要点：火线零线识别、防短路和总功率过大、金属外壳接地。故障处理：学会用试电笔排查简单故障，掌握触电急救常识。重要结论：家庭电路的设计和使用必须遵循安全原则，确保电能为生活服务的同时保障人身和财产安全。幻灯片 15：课堂练习题目 1：我国家庭电路的电压是______V，进户线包括______和______，它们之间的电压是______V。题目 2：家庭电路中，用电器之间是______联的，开关与被控制的用电器是______联的，且开关必须接在______线上。题目 3：保险丝的作用是当电路中______时，自动______电路，它是由______较大、______较低的铅锑合金制成的。题目 4：使用试电笔时，手必须接触______，笔尖接触被测导线，若氖管发光，说明被测导线是______。答案：1. 220；火线；零线；220 2. 并；串；火 3. 电流过大；切断；电阻；熔点 4. 笔尾金属体；火线幻灯片 16：课后作业作业 1：画出家庭电路的简化示意图，标注各组成部分及连接方式。作业 2：观察自家的电能表，记录其参数（如电压、电流、转盘转速），并计算家里某一天的用电量。作业 3：检查家中用电器的插座连接是否规范（尤其是三孔插座是否接地），记录发现的问题及整改建议。作业 4：撰写一份 “家庭安全用电须知”，向家人宣传安全用电知识。2024沪粤版物理九年级下册18.1 家庭电路第十八章 家庭电路与安全用电授课教师： . 班 级： . 时 间： . 1.了解家庭电路的组成；了解测电笔的结构，会正确使用测电笔2.了解电流是怎样进入白炽灯泡的；了解白炽灯泡的发光原理夜幕降临，整个城市变得灯火通明。千家万户都享受到了电给我们生活带来的便利。各种用电器都离不开电，它们在家庭中各司其职，给我们的生活带来了便利。想要让它们安全地发挥这些功能，电路的安装是有着一定要求的。想安全地享受电带来的便利，就要知道我们家里是如何用电的。发电厂发的电在高压输电塔的帮助下，通过高压输电线输送到我们每家每户我们可以将复杂的家庭电路简化成这样：进户线电能表闸刀开关熔断器用电器插座进户线电能表接进户线接总开关用于提供电能测量电路消耗的总电能闸刀开关静触头动触头接电源线接保险丝接通和切断整个电路熔断器(保险丝)电流过大时，保险丝熔化，切断电路，起到保护作用插座与用电器思考与讨论：1.闸刀开关能不能倒着装？为什么？3.家庭电路中各部分的连接顺序可以调换吗？请举例说明？2.维修电路或者换保险丝前应该怎样做？不能，可能在重力的影响下自动闭合，具有安全隐患。关掉闸刀开关不能。例如保险丝和闸刀开关互换，换保险丝时，那边还是有电的。空气开关现在的新保险装置--空气开关大地220 V220 V0 V火线(L)零线(N)入户处火线相当于从电源的正极引出，零线相当于从电源的负极引出你知道地线是做什么的吗？地线(E)用试电笔呀！试电笔：用于辨别火线和零线、检验用电器外壳是否带电的仪器。如何辨别零线和火线呢？【实验】用测电笔辨别火线和零线进行实验：使用测电笔试触教室内的插座，判断哪个插孔是接火线的。注意使用方法。思考与讨论：1.试电笔测零线时为什么氖管不发光?2.试电笔中为什么要串联一个高值电阻?3.使用试电笔时，为什么不能用手碰笔尖的金属体?零线与人体和大地间没有电压，没有电流流过当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。因为人体会直接和火线相连，造成伤害。思考：有哪些用电器使用两线插头，哪些使用三线插头？说一说它们的区别在哪？使用三线插头的用电器都有着金属外壳接零线接火线接地线①②③接外壳接用电部分①(E)③(N)②(L)接用电器左零右火上接地观察下面插座、灯泡、开关之间的连接，说一说为什么要这样连接？过去家里常用的照明光源是白炽灯泡，当电流通过灯丝时，灯丝温度高达2000℃以上，呈白炽状态【实验】电流怎样通过灯泡进行实验：观察螺口灯泡和卡口灯泡以及灯头(灯头里有接线以模拟火线、零线)，讨论以下问题：1.这两种灯泡和灯头的构造有什么不同？2.这两种灯泡分别是怎样让电流通过灯丝的？顶端锡块接火线螺纹接零线锡块分别接火线、零线保险扣用以固定火线和零线跟灯头的衔接。保险扣的尺寸要比灯头帽的穿孔口径大，这样，当灯泡与灯头连体被吊起来时，衔接口处不会受到力的作用，保证衔接处电流畅通。螺口灯泡的火线必须与金属弹簧片连接，防止火线与螺旋套内的螺旋环连接时，人体不小心接触到这一部分造成触电。节能灯荧光灯比白炽灯省电，它的发光效率约相当于白炽灯的5倍。荧光灯中的节能灯由于采用了发光效率更高的荧光粉和电子变频镇流器，使电能的利用率大大提高。一个11W节能灯的亮度相当于60W白炽灯的亮度，而它消耗的电能只有60W白炽灯的17%。家庭电路家庭电路的组成：进户线、电能表、闸刀开关、熔断器、插座、用电器等等测电笔作用：辨别火线和零线构造使用方法工作原理构造安装原则白炽电灯用电器与插座的连接谢谢观看！
