19.2 广播电视与通信（课件）2025-2026学年九年级物理下册沪粤版（2024）

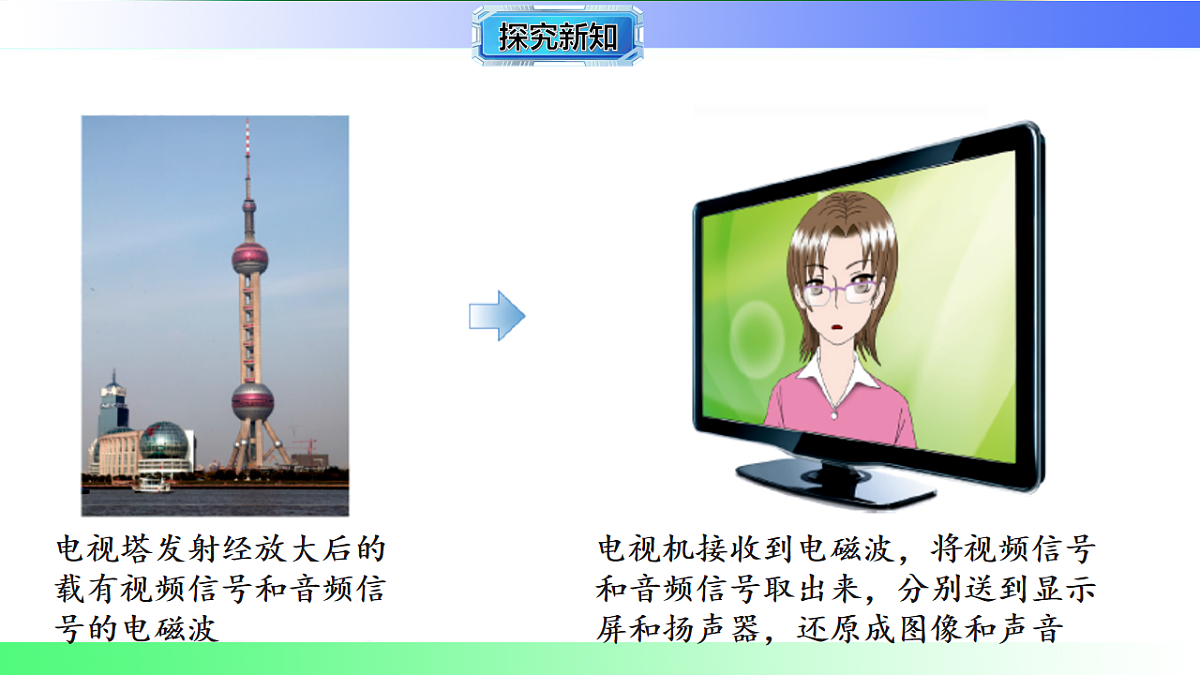

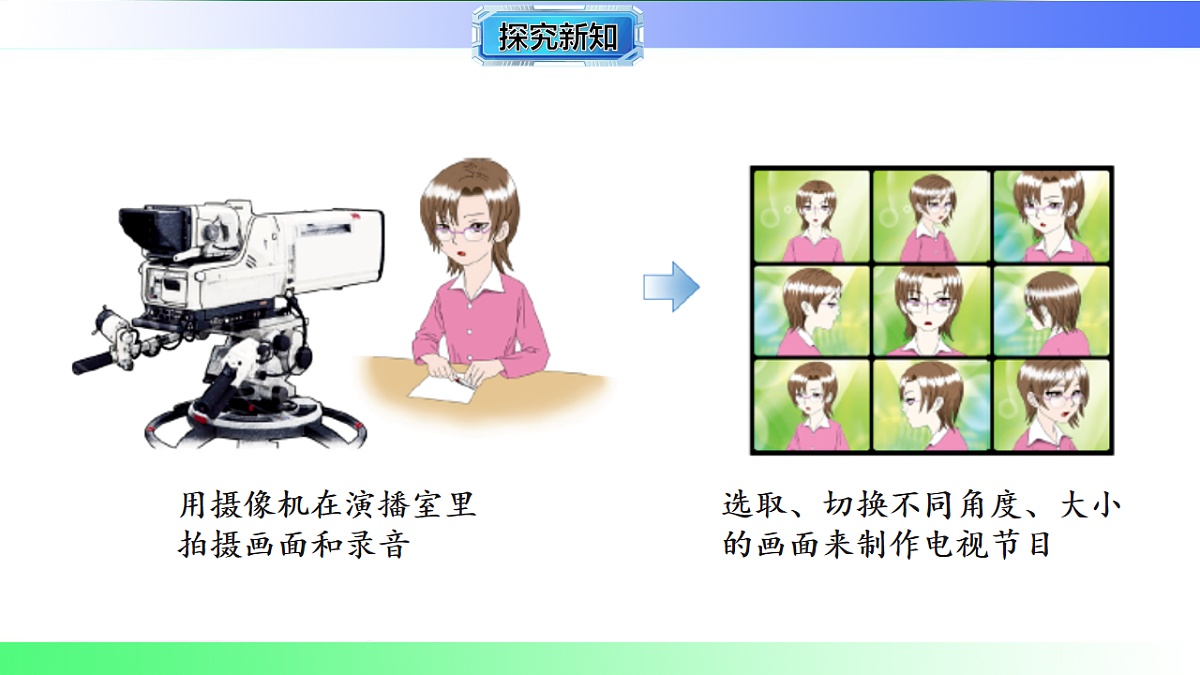

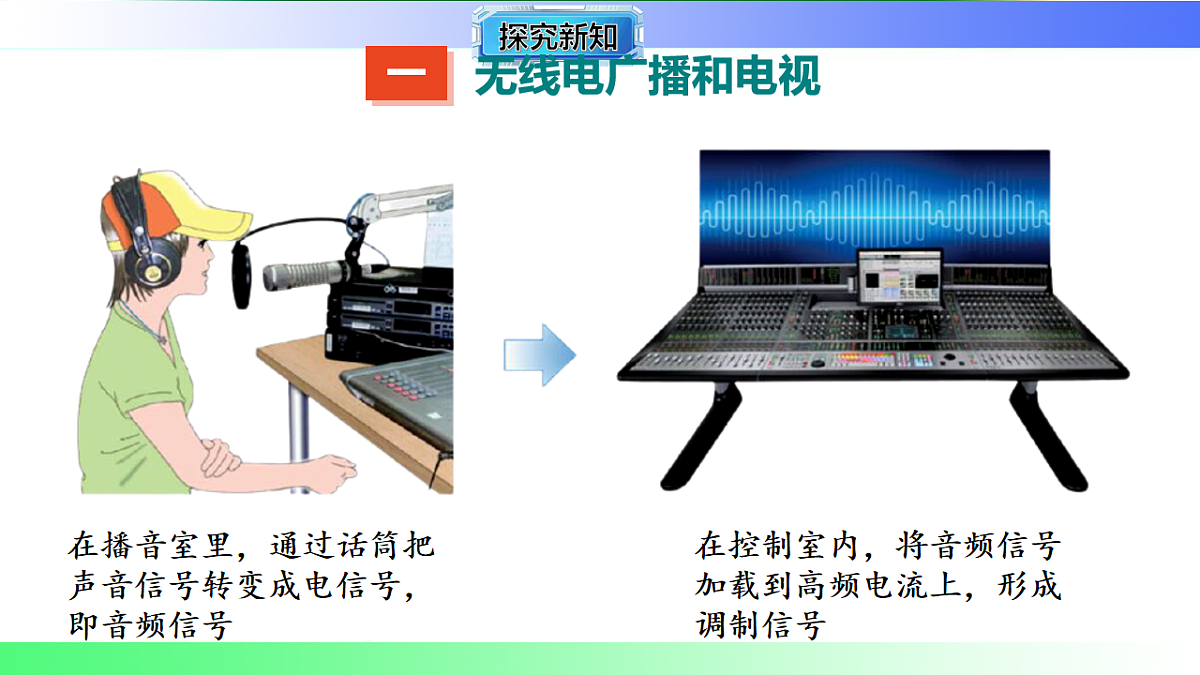

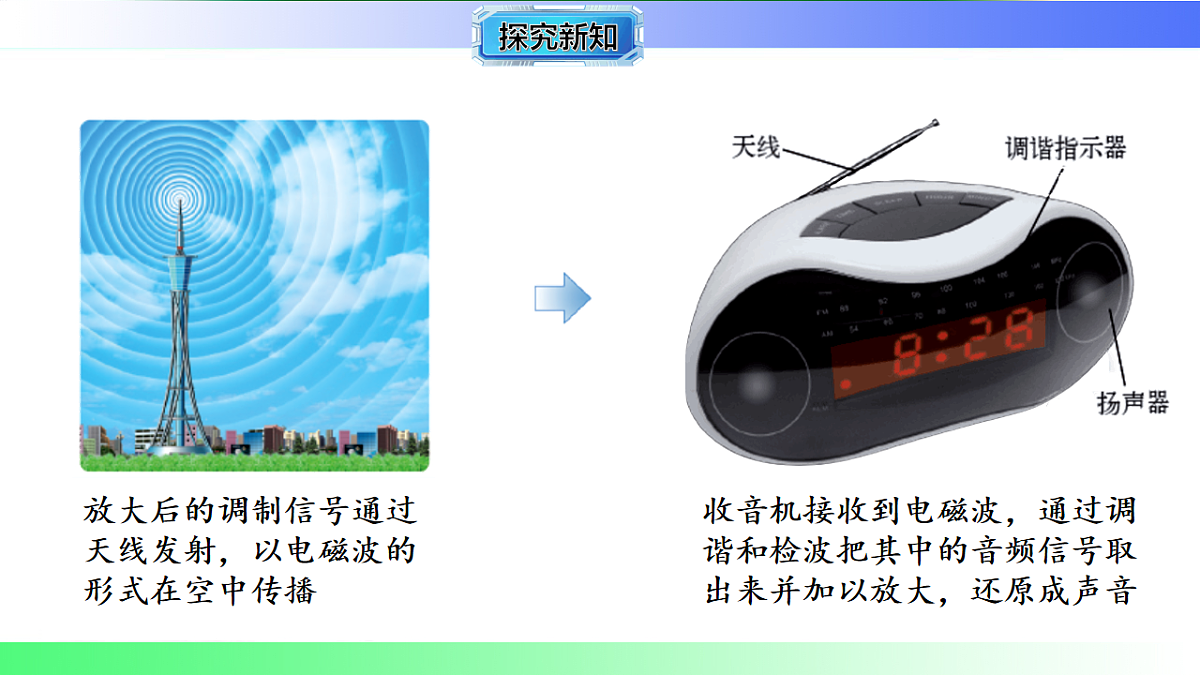

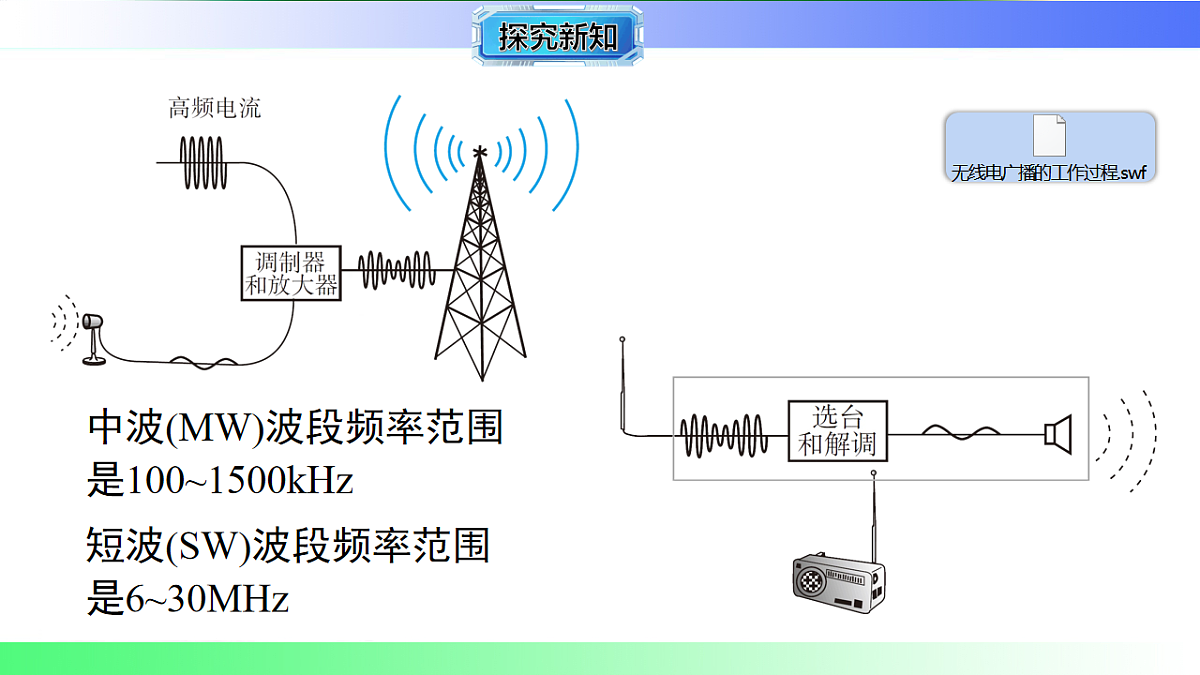

幻灯片 1：封面标题：19.2 广播电视与通信副标题：连接世界的信息桥梁，传递生活的多彩信号背景图：一张融合广播电视与通信元素的图片，左侧是老式电视机和收音机，右侧是智能手机、通信基站和卫星，中间用流动的信号线条连接，体现信息传递的主题。幻灯片 2：目录广播电视的基本原理广播电视的信号传播方式广播电视系统的组成通信的基本概念与分类常见通信方式及原理广播电视与通信的融合发展广播电视与通信技术的未来趋势幻灯片 3：广播电视的基本原理 - 信号产生声音信号采集：通过麦克风将声音振动转换为电信号，这个电信号是模拟信号，其幅度和频率随声音变化而变化。展示麦克风采集声音的示意图，说明声音信号如何转化为电信号。图像信号采集：摄像机的镜头将光信号聚焦到成像器件上，成像器件将光信号转换为电信号，从而获取图像的模拟电信号。展示摄像机工作的示意图，介绍图像信号采集的基本过程。信号调制：为了便于信号的远距离传输，需要将音频信号和视频信号调制到高频载波信号上。调制方式主要有调幅和调频，调幅是改变载波的幅度，调频是改变载波的频率。展示调幅和调频的波形对比图，简单解释调制的作用。幻灯片 4：广播电视的基本原理 - 信号接收与还原信号接收：电视机或收音机的天线接收空中的高频调制信号，通过调谐电路选择所需频率的信号。展示天线接收信号的示意图和调谐电路的简化原理图，说明如何筛选出目标信号。解调过程：接收设备中的解调器将高频载波信号上的音频和视频信号分离出来，得到原始的音频和视频电信号。展示解调过程的示意图，解释解调与调制的逆过程关系。信号还原：音频电信号通过扬声器转换为声音，视频电信号通过显像管或显示屏转换为图像，从而实现声音和图像的还原。展示扬声器发声和显示屏显示图像的示意图，说明电信号如何转化为可感知的信息。幻灯片 5：广播电视的信号传播方式 - 地面广播传播特点：利用地面发射台发射电磁波信号，信号沿地面传播，覆盖范围相对较小，受地形和建筑物影响较大，如山脉、高楼会阻挡信号。展示地面广播发射塔和信号覆盖范围示意图，标注信号受遮挡的区域。优势与应用：建设成本较低，接收设备简单（如普通电视机天线），适用于城市和农村地区的基本广播电视覆盖。举例说明地面广播在偏远地区广播电视普及中的作用。技术发展：从模拟地面广播发展到数字地面广播，数字信号具有抗干扰能力强、传输容量大、音质和画质更好等优点。对比模拟信号和数字信号的波形图，说明数字地面广播的优势。幻灯片 6：广播电视的信号传播方式 - 卫星广播传播特点：通过地球同步卫星转发广播电视信号，信号覆盖范围广，可实现全球或大区域覆盖，不受地理条件限制，但信号传输需要经过卫星转发，存在一定的时延。展示卫星广播系统示意图，说明信号从地面发射到卫星再转发到地面的路径。优势与应用：适合对偏远地区、海洋、沙漠等地面广播难以覆盖区域的广播电视覆盖，也常用于电视节目转播和国际频道传输。展示卫星电视接收天线（大锅）的图片，介绍其接收卫星信号的原理。技术要求：需要大功率的卫星发射设备和高精度的卫星接收设备，对卫星的稳定性和抗干扰能力要求较高。简单介绍卫星广播中的信号加密与解密技术，保障信号的安全传输。幻灯片 7：广播电视的信号传播方式 - 有线广播传播特点：通过同轴电缆或光纤等有线线路传输信号，信号传输稳定，抗干扰能力强，不受天气和地形影响，传输质量高。展示有线广播电视网络的示意图，说明信号通过电缆或光纤传输的路径。优势与应用：可传输的频道数量多，能提供高清、超高清等高质量节目，还可实现互动电视、视频点播等增值服务，广泛应用于城市居民的广播电视接收。展示有线电视机顶盒和互动电视界面的图片，介绍有线广播的增值服务。网络结构：由前端机房、干线传输网络和用户分配网络组成，前端机房负责信号的处理和发送，干线网络将信号传输到各个区域，用户分配网络将信号送到每个用户家中。展示有线广播电视网络的结构框图，解释各部分的功能。幻灯片 8：广播电视系统的组成 - 发送端节目制作中心：负责广播电视节目的策划、拍摄、录制、编辑和后期制作，生成符合播出标准的音频和视频信号。展示电视节目制作现场的图片，如演播室、编辑机房等，介绍节目制作的基本流程。发射台：将制作好的广播电视信号进行调制和功率放大，通过发射天线将信号发送出去（地面广播发射台）或发送给卫星（卫星广播上行站）。展示地面发射台的发射塔和卫星上行站的天线图片，说明发射台的功能。信号传输网络：对于有线广播，包括连接节目制作中心和各分配点的干线传输网络；对于卫星广播，包括卫星和地面控制中心，确保信号的稳定传输。展示有线传输网络的光纤线路和卫星控制中心的图片，解释传输网络的作用。幻灯片 9：广播电视系统的组成 - 接收端接收设备：包括电视机、收音机、机顶盒等，电视机用于接收和显示电视信号，收音机用于接收音频广播信号，机顶盒用于接收数字电视信号并进行解码。展示不同类型的接收设备图片，介绍其基本功能。接收天线：地面广播需要室外或室内天线接收空中信号，卫星广播需要卫星接收天线对准卫星接收信号，有线广播则通过电缆直接连接接收设备。展示不同类型的接收天线图片，说明其适用的广播方式。显示与播放设备：电视机的显示屏用于显示图像，扬声器用于播放声音；收音机的扬声器用于播放音频节目。介绍不同类型的显示屏（如液晶、OLED）和扬声器的特点，说明它们对播放效果的影响。幻灯片 10：通信的基本概念与分类 - 基本概念通信定义：通信是指人与人、人与机器、机器与机器之间通过某种媒介进行信息传递和交换的过程。信息可以是语音、文字、图像、数据等。展示人与人通过手机通话、机器之间数据传输的示意图，解释通信的含义。通信三要素：包括信源（信息的发送者）、信道（信息传输的媒介）和信宿（信息的接收者）。信源产生信息，通过信道将信息传输到信宿，完成通信过程。展示通信三要素的关系框图，标注各部分的名称和作用。通信质量指标：主要包括传输速率（单位时间内传输的信息量）、信噪比（信号与噪声的比值，反映信号质量）、误码率（传输错误的码元数与总码元数的比值，反映传输准确性）等。通过简单例子说明这些指标的意义。幻灯片 11：通信的基本概念与分类 - 分类方式按传输介质分：有线通信：利用导线作为传输介质，如双绞线、同轴电缆、光纤等，如固定电话、有线网络通信。展示各种有线传输介质的图片，介绍其特点和应用场景。无线通信：利用电磁波在空间传播进行通信，不需要物理导线，如移动通信、卫星通信、无线电通信等。展示手机通信、卫星通信的示意图，说明无线通信的优势和适用场景。按信号类型分：模拟通信：传输模拟信号，信号的幅度、频率等随信息连续变化，如传统的固定电话、模拟电视信号传输。展示模拟信号的波形图，说明其特点。数字通信：传输数字信号，信号以离散的二进制代码形式存在，具有抗干扰能力强、易于加密等优点，如智能手机通信、计算机网络通信。展示数字信号的波形图，对比模拟信号说明其优势。幻灯片 12：常见通信方式及原理 - 移动通信系统组成：由移动台（如手机）、基站、移动交换中心等组成。基站负责与移动台进行无线通信，移动交换中心负责呼叫控制、位置管理等功能。展示移动通信系统的结构示意图，标注各组成部分。工作原理：移动台通过无线信道与附近的基站通信，基站之间通过有线或无线链路连接，移动交换中心协调各基站的工作，实现移动台之间或移动台与固定电话之间的通信。展示手机通话的信号传输路径示意图，解释通信过程。技术演进：从 1G 的模拟语音通信，到 2G 的数字语音和短信，3G 的高速数据传输，4G 的高清视频和移动互联网，再到 5G 的高速率、低时延、大连接，移动通信技术不断升级。通过表格对比不同代际移动通信的技术特点和应用场景。幻灯片 13：常见通信方式及原理 - 卫星通信系统组成：包括通信卫星、地面发射站（上行站）、地面接收站（下行站）和控制中心。通信卫星起到中继转发信号的作用，上行站发送信号到卫星，卫星将信号转发给下行站。展示卫星通信系统的示意图，介绍各部分的功能。工作原理：地面上行站将需要传输的信号调制到高频载波上，发送到通信卫星；卫星接收信号后进行放大、变频等处理，再转发给地面下行站；下行站接收信号并解调，得到原始信息。展示卫星通信的信号传输流程示意图，解释其工作过程。优势与应用：覆盖范围广，可实现全球通信，适用于远洋通信、航空通信、偏远地区通信、广播电视转播、导航定位等领域。展示卫星通信在航海、航空中的应用场景图片，说明其重要作用。幻灯片 14：常见通信方式及原理 - 光纤通信系统组成：由光发射机、光纤、光接收机等组成。光发射机将电信号转换为光信号，通过光纤传输；光接收机将接收到的光信号转换为电信号，完成信息传输。展示光纤通信系统的结构示意图，标注各组成部分。工作原理：利用激光在光导纤维中发生全反射进行信号传输。光发射机中的激光器根据电信号的变化发出不同强度的激光，激光在光纤中传播时不会泄漏，保证信号的稳定传输；光接收机中的光电探测器将激光信号转换为电信号。展示激光在光纤中传播的示意图，解释全反射原理的应用。优势特点：传输容量大、传输距离远、抗电磁干扰能力强、保密性好、损耗低等，是现代通信网络的骨干传输方式，广泛应用于互联网、长途通信等领域。通过数据对比，如一根光纤可同时传输数百万路电话信号，说明其传输容量优势。幻灯片 15：广播电视与通信的融合发展 - 技术融合数字技术的推动：数字技术的发展使得广播电视信号和通信信号都可以以数字形式传输和处理，为两者的融合提供了技术基础。数字信号易于压缩、存储和传输，可实现多种业务的集成。展示数字信号处理的流程图，说明数字技术在融合中的作用。网络融合：广播电视网络和通信网络（如电信网络、互联网）逐渐融合，形成能同时传输语音、数据、图像等多种信息的综合信息网络。用户可以通过一个网络实现看电视、打电话、上网等多种功能。展示三网融合（电信网、广播电视网、互联网）的示意图，介绍网络融合的优势。业务融合：广播电视提供互动电视、视频点播、电视购物等融合业务，通信业务提供视频通话、多媒体消息等包含视频内容的业务，两者的业务边界逐渐模糊。展示互动电视界面和视频通话场景图片，说明业务融合的具体表现。幻灯片 16：广播电视与通信的融合发展 - 应用场景IPTV：通过互联网协议向用户提供电视节目、视频点播等服务，融合了广播电视的内容和互联网的传输方式，用户可自主选择节目，实现互动观看。展示 IPTV 的界面图片，介绍其功能和特点。手机电视：通过移动通信网络或广播电视网络在手机等移动设备上收看电视节目，实现了广播电视与移动通信的融合，让用户可以随时随地观看电视。展示手机电视的播放界面图片，说明其便捷性。视频会议：融合了音频、视频传输和通信技术，实现远距离的多人实时交流，广泛应用于商务办公、远程教学、远程医疗等领域，是广播电视与通信融合在专业领域的应用。展示视频会议的场景图片，介绍其在不同领域的应用价值。幻灯片 17：广播电视与通信技术的未来趋势 - 技术升级超高清与沉浸式体验：广播电视将向 4K、8K 超高清甚至全息电视发展，通信技术将支持更高质量的视频传输，为用户带来更逼真的沉浸式体验。展示超高清电视和全息通信的概念图，畅想未来的观看和交流方式。人工智能的深度应用：人工智能将用于广播电视节目的智能推荐、内容制作和审核，以及通信网络的智能优化、故障诊断和安全防护，提高服务质量和效率。展示人工智能在节目推荐和网络优化中的应用示意图，说明其作用。泛在连接与万物互联：通信技术将实现更广泛的连接，支持海量设备的接入，广播电视也将与物联网结合，实现智能家庭、智慧城市等场景中的信息交互和服务推送。展示万物互联的场景图片，如智能电视与智能家居设备的联动。幻灯片 18：广播电视与通信技术的未来趋势 - 服务拓展个性化与定制化服务：根据用户的兴趣和需求，提供个性化的广播电视节目和通信服务，如定制化的新闻推送、专属的娱乐内容等，提升用户体验。展示个性化内容推荐的界面图片，说明服务的定制化特点。跨场景无缝切换：用户可以在不同设备（如电视、手机、平板、电脑）之间无缝切换广播电视节目和通信内容，实现跨场景的信息获取和交流，如在手机上开始观看的节目，回家后可在电视上继续观看。展示跨设备无缝切换的示意图，解释其实现方式。绿色与可持续发展：未来技术将更加注重节能降耗，发展低功耗的发射设备、节能的网络设备和环保的显示技术，减少对环境的影响，实现广播电视与通信行业的可持续发展。展示节能通信基站和环保电视的图片，强调绿色发展理念。幻灯片 19：总结与回顾核心要点回顾：简要回顾广播电视的原理、信号传播方式和系统组成，通信的概念、分类、常见方式及原理，以及两者的融合发展和未来趋势。重要作用总结：强调广播电视与通信是连接世界的重要信息桥梁，它们丰富了人们的生活，推动了社会的信息化进程，在文化传播、经济发展、科技进步等方面发挥着重要作用。展望与启示：鼓励学生关注广播电视与通信技术的发展，了解科技进步如何改变生活，培养对信息技术的兴趣和探索精神，为未来适应信息社会的发展打下基础。2024沪粤版物理九年级下册19.2 广播电视与通信第十九章 电磁波与信息时代授课教师： . 班 级： . 时 间： . 1.了解无线电广播和电视信号的发射和接收过程2.了解卫星通信和光纤通信现代的信息传递方式已经能够真正地做到“秀才不出门，便知天下事”。这些声音和图像是怎样通过电磁波传过来的呢？在播音室里，通过话筒把声音信号转变成电信号，即音频信号在控制室内，将音频信号加载到高频电流上，形成调制信号放大后的调制信号通过天线发射，以电磁波的形式在空中传播收音机接收到电磁波，通过调谐和检波把其中的音频信号取出来并加以放大，还原成声音中波(MW)波段频率范围是100~1500kHz短波(SW)波段频率范围是6~30MHz用摄像机在演播室里拍摄画面和录音选取、切换不同角度、大小的画面来制作电视节目电视塔发射经放大后的载有视频信号和音频信号的电磁波电视机接收到电磁波，将视频信号和音频信号取出来，分别送到显示屏和扬声器，还原成图像和声音我国的电视频道划分：1~12频道，52.5~219MHz，5.71~1.37m13~48频道，474~794MHz，0.633~0.378m通信已经成为人们交往中不可缺少的方式。但是电磁波在传输过程中会有衰减，怎样实现全球通信呢？在庞大的通信网络中，卫星在扩大通信范围方面起了重要作用！为了保证信号的接收与发射，卫星必须保持与地球自转的周期一致，这样的卫星也叫做同步卫星。B处的人无法收到A处的人的信息，有什么解决方法吗？需要几颗卫星可以实现全球通信？卫星通信系统的另一部分是地面部分。同步卫星能够将从某一个地面中继站接收到的微波信号经过处理后，再发送到其他的地面中继站。中继站可将接收到的信号转送到通信卫星控制中心，进而输送到通信终端，从而使用户信息互联。卫星通信具有覆盖面大、通信距离长、不受环境限制等许多优点。全球卫星定位系统（GPS）就是卫星通信的实际应用。北斗卫星导航系统北斗卫星导航系统是中国自行研制的全球卫星定位与通信系统(BDS)，是继美全球定位系统(GPS)、俄(GLONASS)和欧盟(GALILEO)之后第四个成熟的卫星导航系统。系统由空间端、地面端和用户端组成，可在全球范围内全天候、全天时为用户提供高精度的定位、导航和授时服务。国际电话网的工作流程：光纤通信是利用激光通过光纤传递信号的一种通信方式。普通的光源包含了许多不同波长(频率)的光，难以用它携带信息。而激光的出现可以很好地解决这一问题。光纤是一种比头发还细的玻璃纤维，它由线芯和包层组成。当光信号从光纤的一端进入线芯后，在线芯与包层的交界面上反复发生全反射，于是光信号便在线芯中几乎无损失地向前迅速传播。数条光导纤维并成一束再敷上保护层，制成光缆。激光信号在光纤中传输损耗小、距离长、光纤通信容量极大、不怕雷击、不受电磁干扰、通信质量高、而且保密性好。光纤通信示意图模拟通信和数字通信模拟通信可将声音和图像信号转换成电信号，加载到无线电波上发送出去。数字通信是将声音和图像信号转换为数字信号传输出去，数字信号传到目的地后，再还原成声音和图像。数字通信因其传输速率高、失真小且易于加密等优点，已得到广泛应用。1.无线电广播是通过话筒把播音员的______信号转换成____信号，调制器把音频信号加载到______电流上，形成调制信号，再通过______发射到空中。声音电高频天线2.收音机接收到电磁波，通过调谐和检波把其中的______信号取出并放大，还原成声音。音频3. 电磁波传递电视信号的过程大致如下：①用BD摄像机拍摄画面和录音；②制作电视节目；③发射电视节目的视频和音频信号；④接收并还原电磁波携带的图像和声音信息。下列四幅图中对应③的是图___，对应④的是图___。4.同步卫星绕地球转动的周期跟地球自转的周期相同。在地球的周围均匀地配置___颗同步通信卫星，就可以覆盖全球，实现全球通信。卫星通信是使用________(填“超声波”或“电磁波”)与地面站进行通信的。3电磁波5.[2024·佛山模拟] 光纤通信主要利用波长很短的______传输信息。如图所示，光信号从光纤一端射入，在内壁上多次______，从另一端射出，把信息传到远方。光在传输的整个过程中能量损失非常____(填“多”或“少”)。激光反射少6.[2024·芜湖月考] 在人造地球卫星家族中，目前最重要的卫星是地球同步卫星，用于通信、广播、电视、电脑、气象等多个方面，可以对地球表面同一个地区连续工作。下列关于同步卫星通信的说法正确的是( ) BA.卫星通信只发送电视信号和广播信号B.卫星相当于地球两点间的微波中继站C.卫星导航和倒车雷达都是利用电磁波传递信息的D.同步通信卫星相对于太阳保持静止7.下列功能互联网不能实现的是( ) CA.查阅资料、看新闻 B.购物、看视频、聊天C.现金交易 D.远程教育、远程医疗8.初二(3)班的同学们上完信息课，从微机室中出来，大家议论纷纷，有以下几种说法，你认为正确的是( ) DA.两台计算机互发电子邮件时，必须同时上网B.“电子邮件”只能发送文字信息C.计算机之间的联系只能用光缆D.因特网的最大好处是能做到信息资源共享 A.电磁波的频率越高，在空气中传播的速度越大B.光在光导纤维内壁上多次折射传递信息C.同步通信卫星作为传播微波的中继站，用两颗同步卫星就可以实现全球通信D.微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息√广播电视与通信无线电广播信号的发射和接收信号的发射——广播电台信号的接收——收音机电视信号的发射和接收声音信号的产生、传播和接收图像信号的产生、传播和接收卫星通信光纤通信谢谢观看！
