沪粤版（2024）九年级下册（2024）18.2 安全用电一等奖ppt课件

这是一份沪粤版（2024）九年级下册（2024）18.2 安全用电一等奖ppt课件

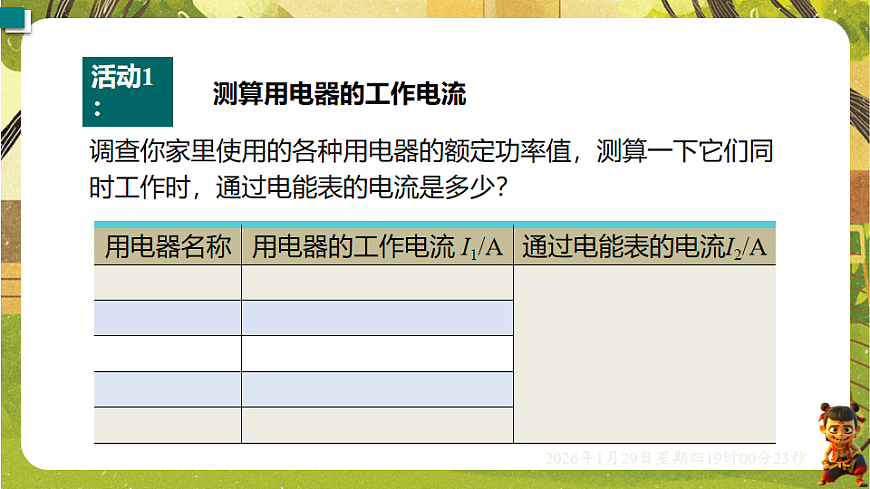

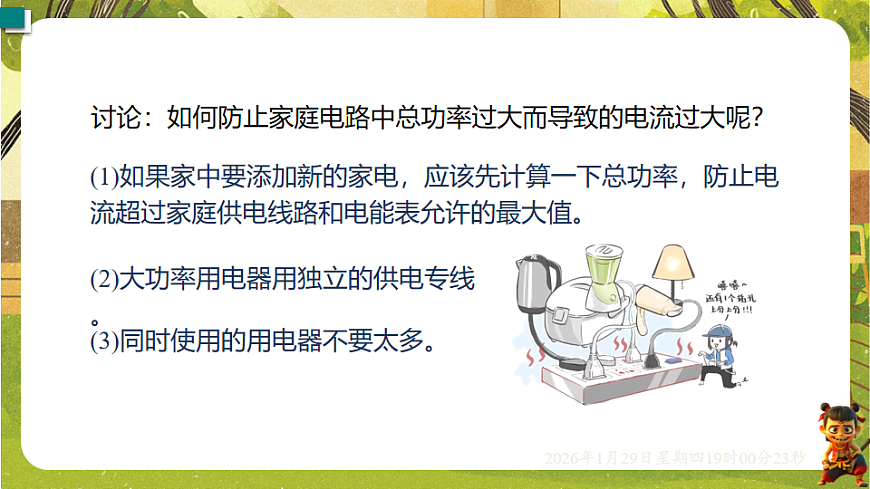

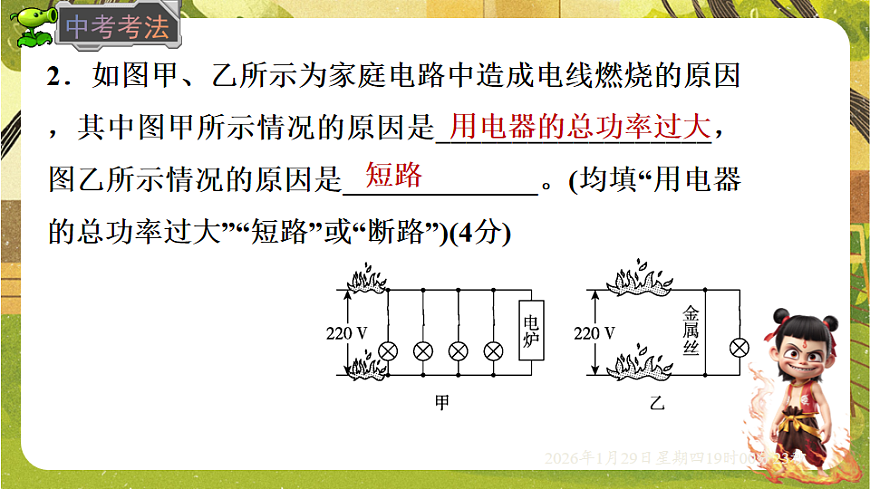

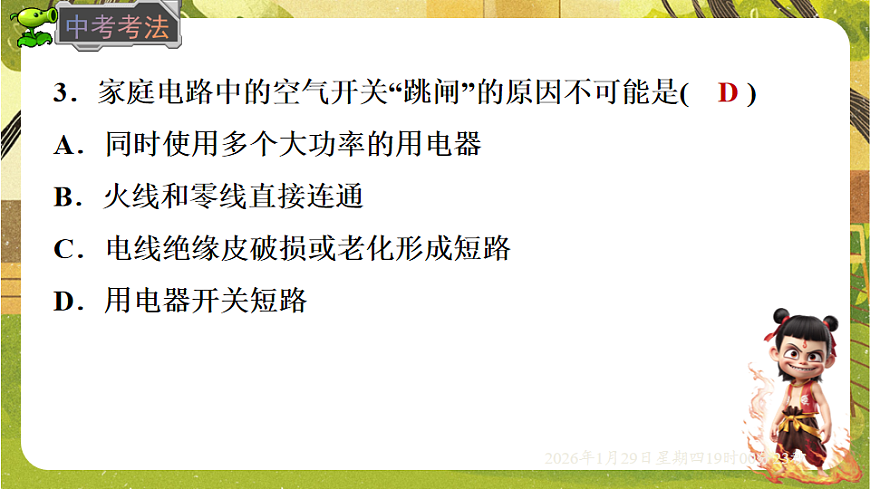

沪粤版物理9年级全下培优备课课件（精做课件）18.2 安全用电第十八章 家庭电路与安全用电授课教师： Home . 班 级： . 时 间： . 2026年1月26日知识点1 防止过载　切莫短路1.(教材改编题)如图所示，通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的________(填“电阻”或“电流”)过大，根据焦耳定律可知，干路中的电流产生过多的____________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。电流1星题 基础过关热量过了一会，小明家里就跳闸了，这是怎么回事呢？小明爸爸检查了家里的空气开关，发现额定电流是20A，请你帮小明算一算刚才家中的电流是多少。= =27.3A >20A怪不得跳闸了。根据 P =UI，可以得到U 一定，为 220 V总电功率 P 越大，电路中的电流 I 就越大。2．如图甲、乙所示为家庭电路中造成电线燃烧的原因，其中图甲所示情况的原因是__________________，图乙所示情况的原因是_____________。(均填“用电器的总功率过大”“短路”或“断路”)(4分) 用电器的总功率过大短路过载是指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。过载容易引起导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故。根据 Q=I2Rt总电流 I 越大，热量Q就越大。3．家庭电路中的空气开关“跳闸”的原因不可能是(　　)A．同时使用多个大功率的用电器B．火线和零线直接连通C．电线绝缘皮破损或老化形成短路D．用电器开关短路D测算用电器的工作电流调查你家里使用的各种用电器的额定功率值，测算一下它们同时工作时，通过电能表的电流是多少？活动1：讨论：如何防止家庭电路中总功率过大而导致的电流过大呢？(1)如果家中要添加新的家电，应该先计算一下总功率，防止电流超过家庭供电线路和电能表允许的最大值。(2)大功率用电器用独立的供电专线。(3)同时使用的用电器不要太多。新闻中我们听到了很多火灾都是短路导致的，什么是短路呢？家庭用电时的短路是指火线未经用电器直接与零线相接触的现象。短路时，R很小，那么电路中的电流 I 就很大。根据欧姆定律： U 一定，为 220 V。根据Q=I2Rt，产生大量的热。认识短路的危害演示实验：在电路的A、B间接入一小段铝箔条(宽约2~3mm)，接上电源，闭合电源开关，灯泡发光。若将金属夹“1”和“2”直接接触，在此瞬间，你观察到什么现象？铝箔条发生了什么变化？电路发生短路时，电路的温度会迅速升高，可能引发火灾或烧坏电路，造成事故。讨论：如何防止家庭电路中发生短路呢？(1)改装电路要请专业人士。(2)湿手不能去触碰带电的地方，也要防止用电器或者插座进水。(3)经常检查用电器，线路老化要及时更换。家庭用电引起的触电事故，大多是由于人体直接或间接触摸到火线而引起的。日常所说的触电，是指一定强度的电流流过人体所引起的伤害事故。不同电流流过人体时人的感觉下图是几种常见的触电事故：知识点2 避免触电4．[2025·合肥期末]“安全用电无小事，时时刻刻要牢记”，树立安全意识十分重要。如图所示的做法中，不符合安全用电原则的是(　　)A．图甲：开关接在灯泡和火线之间B．图乙：将冰箱的金属外壳接地C．图丙：用湿毛巾擦正在工作的灯泡D．图丁：使用测电笔时手不接触笔尖C下图是几种常见的触电事故：电器安装要符合国家规定的技术要求带有金属外壳的家用电器要有接地线讨论：除了上述几种情况外，还有哪些情况可能触电？如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称之为跨步电压。这时电流从一条腿流入，从另一条腿流出，同样会发生触电事故。高压带电体会在周围形成强大的电场，当人靠近时，容易产生电弧触电。跨步电压触电高压电弧触电5.(立德树人·五育并举)如图是关于是否会触电的几种图示。(1)甲站在地上，乙站在干燥的木凳上，则甲________触电，乙________触电。(均填“会”或“不会”)会不会(2)丙会触电，电流通过的路径是__________→________→________。(均填“人体”“火线”“零线”或“大地”)(3)当遇到人体触电事故时，若无法及时切断电源，你在救助过程中，可使用________。A．干木棍 B．铁棍C．橡胶手套 D．手(12分)火线人体零线AC讨论：怎样避免触电事故的发生？1.不接触低压带电体，不靠近高压带电体。2.更换灯泡、搬动电器前应断开电源开关。4.保险装置、插座、导线、家用电器等达到使用寿命应及时更换。3.不弄湿用电器，不损坏绝缘层。5.电器安装要符合国家规定的技术要求。6.带有金属外壳的家用电器要有接地线。思考与讨论：1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？2.当没有发现电源时，只发现了带电体，应该怎样做？3.如果发现高压电线落在地上，能否用干木棍挑起线头？应该怎么做?不能，因为人是导体，直接去拉自己也会触电。应该去切断电源。使用绝缘的物体（如干木棍），使触电者摆脱带电体。不能，因为当你走向高压线的时候可能会发生跨步电压触电，如果靠得太近还可能发生电弧触电。应通知相关部门处理。知识点3 节约用电6.为了减少远距离输电在线路上的电能损失，我国采用高压输电方式，实施了西电东送。小明结合自己的生活也提出了如下节约用电的建议，其中科学可行的是(　　)A．楼道照明灯保持24小时常亮B．夏季把空调的温度调得更低一些C．家用电视机日夜处于待机状态D．用电灯照明时，选新型节能灯D中国强制认证 CCC为英文 China Compulsory Certification 的缩写，意为“中国强制认证”，简称“3C”。该认证标志是我国对家用电器准许其出厂销售和使用的标志。 我国从2003年8月1日开始全面实施“3C”认证，现在购买的家用电器都应有“3C”标志。如果某家用电器没有加贴这一标志，则表示该产品可能不符合国家标准和技术要求，质量难以保证。(元认知·总结)在家庭电路中，触电事故通常是人体直接或间接接触________ (填“火线”或“零线”)所造成的。(2分) 火线7．[2025·福建中考改编]如图是新能源电动汽车的充电桩，下列符合安全用电原则的是(　　)A．用湿抹布擦拭充电插口B．充电桩需要安装接地线C．因充电桩漏电发生触电事故时，须赶紧用手拉开触电者D．若充电桩起火，应立即泼水救火B2星题 情境应用8．[2025·厦门模拟]生活中我们要遵守安全用电原则。如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患，夜晚气温下降，空气中的水蒸气________(填物态变化名称)成小水珠附着在插座内部，含有杂质的液态水会导致电路________(填“短路”或“断路”)。(4分) 液化短路9．某同学家中空气开关的额定电流为10 A，此时家中正在使用一台1 600 W的电磁炉和一盏 40 W的节能灯。若新购一台3 000 W的电暖器，此时所有用电器同时工作的总功率变为________W，原空气开关________(填“适用”或“不适用”)。(4分) 4 640不适用10．[2025·苏州模拟]很多家用电器都有待机功能，但用电器在待机状态下仍有能耗。下表是小明家两台用电器的数据统计，若能及时断开电源，他家每天可以节约电______度。(2分) 0.4 安全用电防止过载避免触电常见触电情况电器安装技术要求安全用电原则切莫短路避免家庭电路中电流过大
