第十九章 生活用电 课件--- 2025-2026学年物理人教版九年级全一册

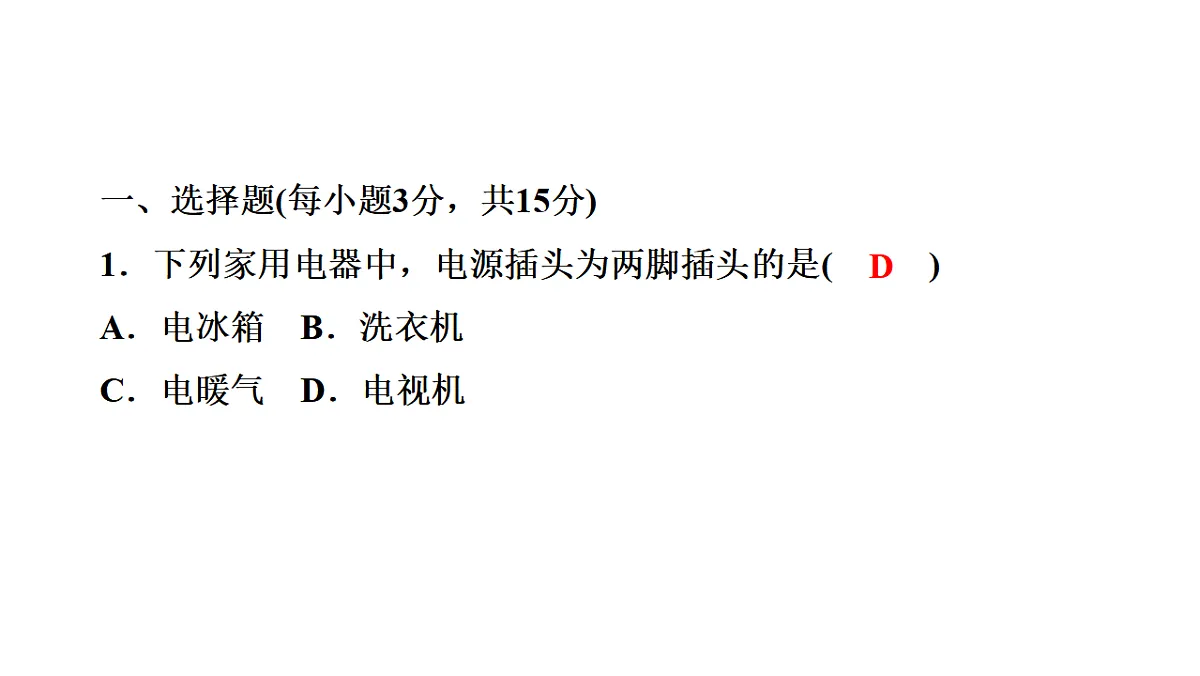

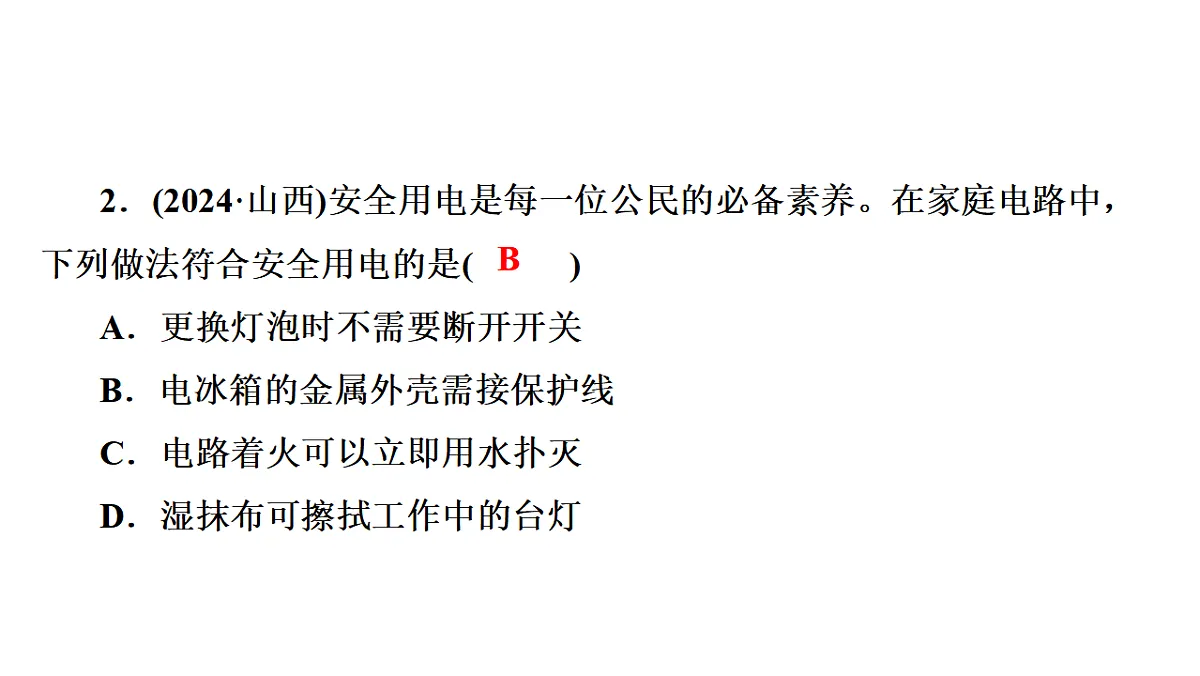

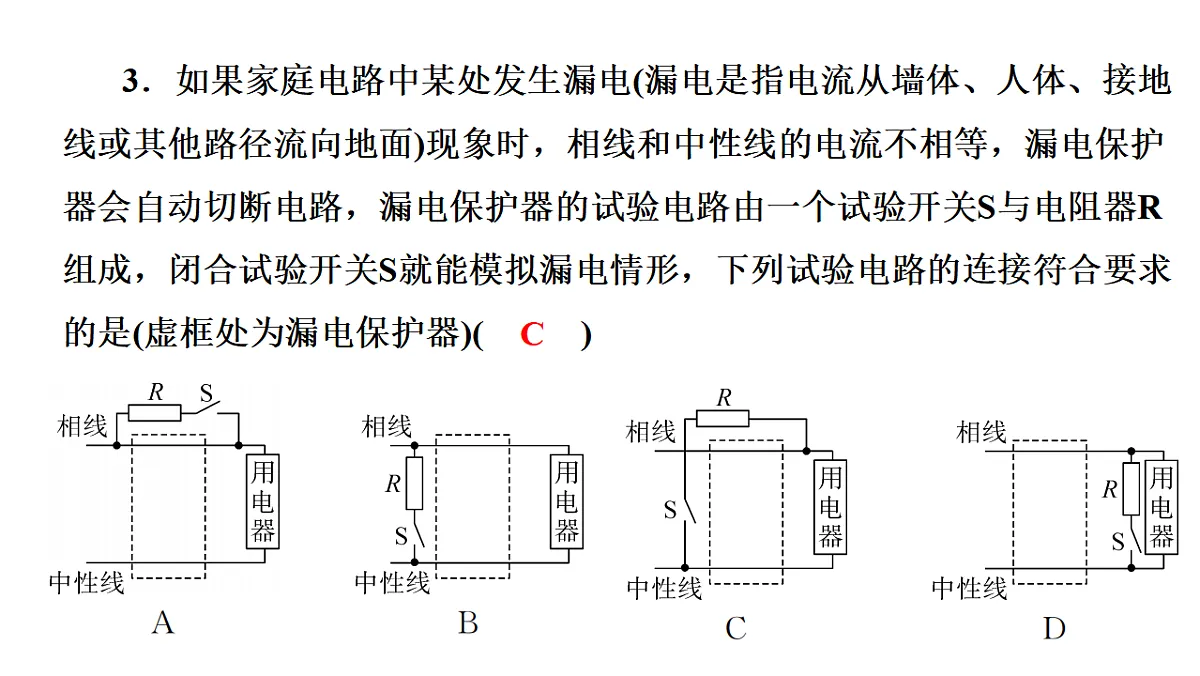

第十九章 生活用电一、选择题(每小题3分，共15分)1．下列家用电器中，电源插头为两脚插头的是(　 　)A．电冰箱 B．洗衣机C．电暖气 D．电视机D2．(2024·山西)安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全用电的是(　 　)A．更换灯泡时不需要断开开关B．电冰箱的金属外壳需接保护线C．电路着火可以立即用水扑灭D．湿抹布可擦拭工作中的台灯B3．如果家庭电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)现象时，相线和中性线的电流不相等，漏电保护器会自动切断电路，漏电保护器的试验电路由一个试验开关S与电阻器R组成，闭合试验开关S就能模拟漏电情形，下列试验电路的连接符合要求的是(虚框处为漏电保护器)(　 　)C4．某家庭电路的连接如图所示，下列说法正确的是(　　)A．a点所在的电源线是中性线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的C5．(多选)如图所示是小虎家中电路的一部分，下列说法中正确的是( )A．电冰箱接入三孔插座后，其外壳与大地相连B．闭合开关S时灯发光，用测电笔接触A点氖管会发光C．可以用漏电保护器来代替保险丝D．为了用电安全，应在甲处安装开关，乙处安装电灯ABD二、填空题(每空2分，共20分)6．为安全用电，家庭电路中的空气开关应装在_______线上；空气开关“跳闸”后，受它控制的电路处于________(填“短路”“断路”或“通路”)状态；测电笔________(填“能”或“不能”)区分中性线与保护线。相断路不能7．防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三脚插头必须要插入三孔插座中，这样可以让它的金属外壳与___________相连；家庭电路中，发生触电事故都是人体直接或间接跟_______线接触造成的。如果你发现有人触电应立即采取的措施是_____________(填“切断电源”或“用手拉开触电者”)。保护线相切断电源8．(2024·日照)如图所示是小明家新房中的部分电路，存在的问题是_______________________。问题解决后，闭合开关S1、S2，电灯L1正常发光，但L2仍然不亮。将一个新买的电热水壶插入三孔插座，电热水壶也不能工作。把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是_______________。三孔插座没有接保护线F、G之间断路9．如图所示，在老师的指导下，小军用测电笔试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，说明被检测的插孔与_________相连，此时______(填“有”或“没有”)电流通过小军的身体。相线有三、作图题(4分)10．(2024·黔西南期末)请你将某劳动实践基地室内的部分电路连接完整。四、简答题(5分)11．(2024·贵州模拟)在现实生活中大多数火灾都是电流过大造成的，因为存在电流的热效应，当电流过大时，会将大量的电能转化为内能，而使易燃物的温度升高继而引发火灾。请根据所学的物理知识解释下列问题：(1)引起电流过大的原因有哪些？(答出一条即可)(2)在日常生活中你有哪些安全用电的建议呢？(答出一条即可)答：(1)短路或用电器的总功率过大。(2)不要用湿手触碰插头(或不能用湿布擦灯泡或不在电线下放风筝或在同一个插座上接很多电器或检查电器时，不能只断开开关，还要切断电源或不能直接拉触电的人)。五、综合应用题(6分)12．小明家买了一台“220 V　1 600 W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220 V　6 A”字样的插座、标有“220 V　10 A”字样的两脚插头以及导线，组装了一个多孔的移动插座，请问：(1)这台热水器与其他家用电器之间的连接方式是_________。(2)从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①__________________________________________________；②_________________________________。并联插座：允许通过的电流小于热水器正常工作时的电流插头：两脚插头没有接保护线
