人教版2024初中物理九年级第十九章单元测试题 （无答案）

这是一份人教版2024初中物理九年级第十九章单元测试题 （无答案），共8页。

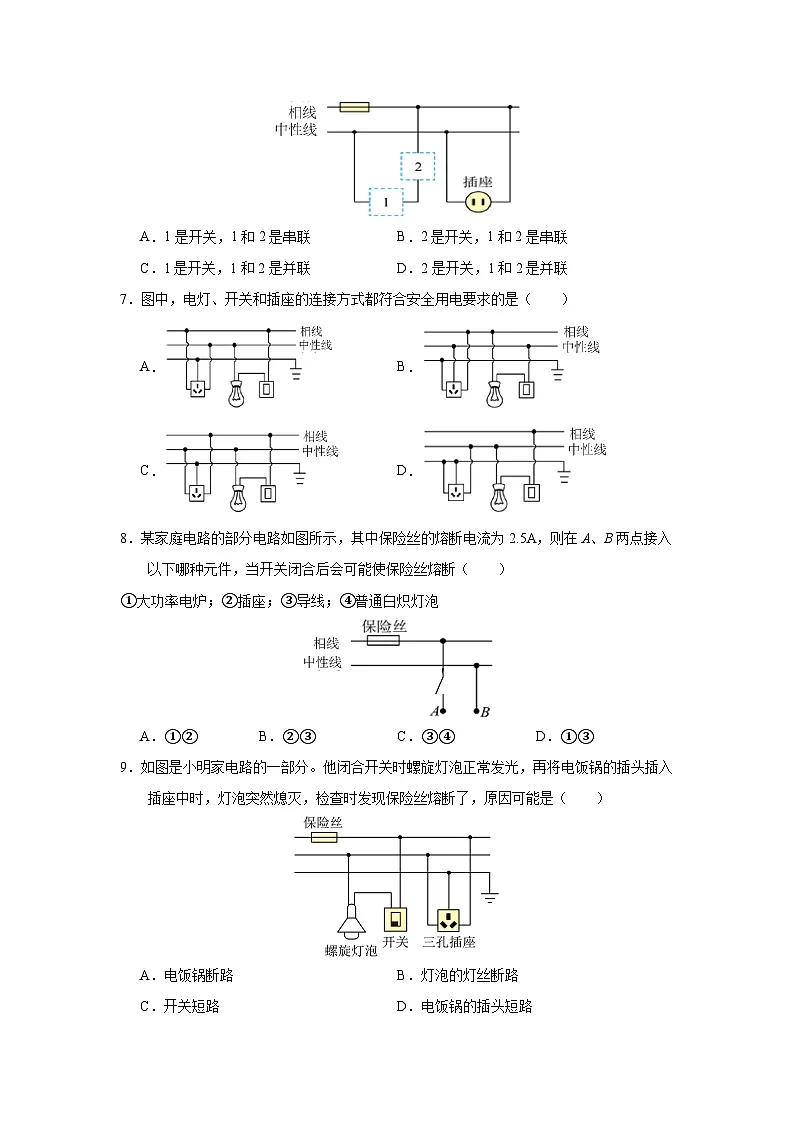

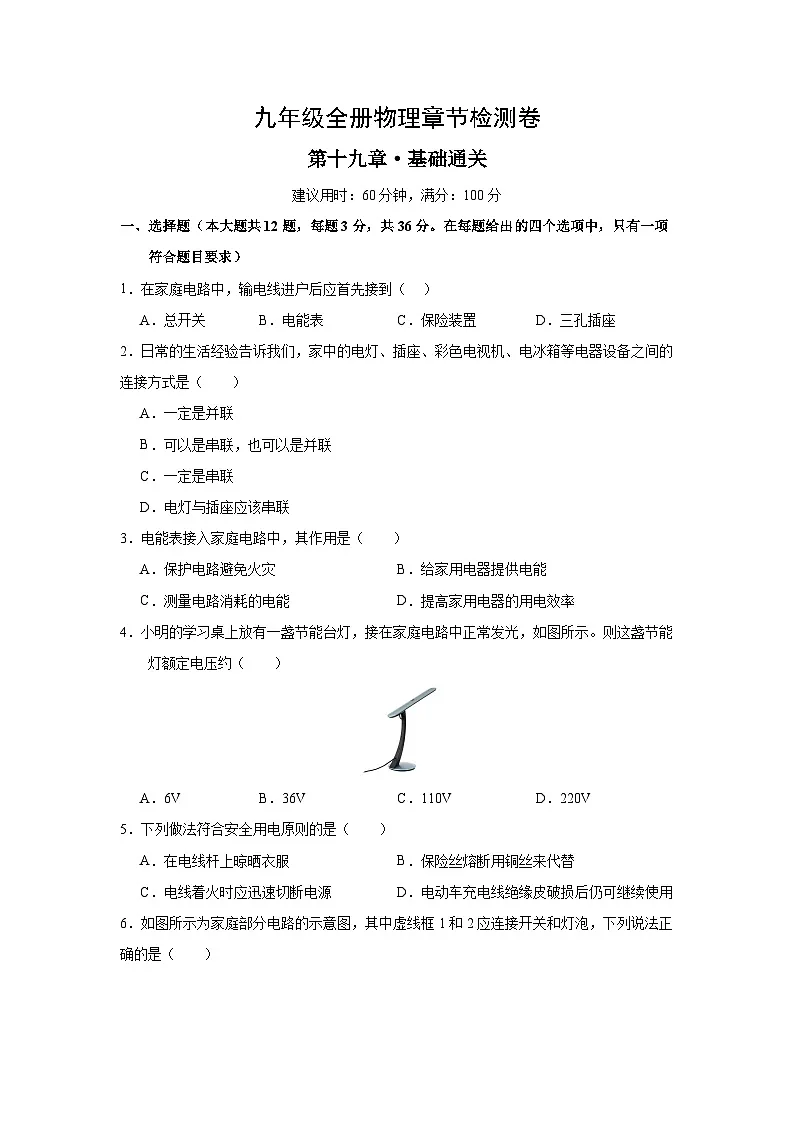

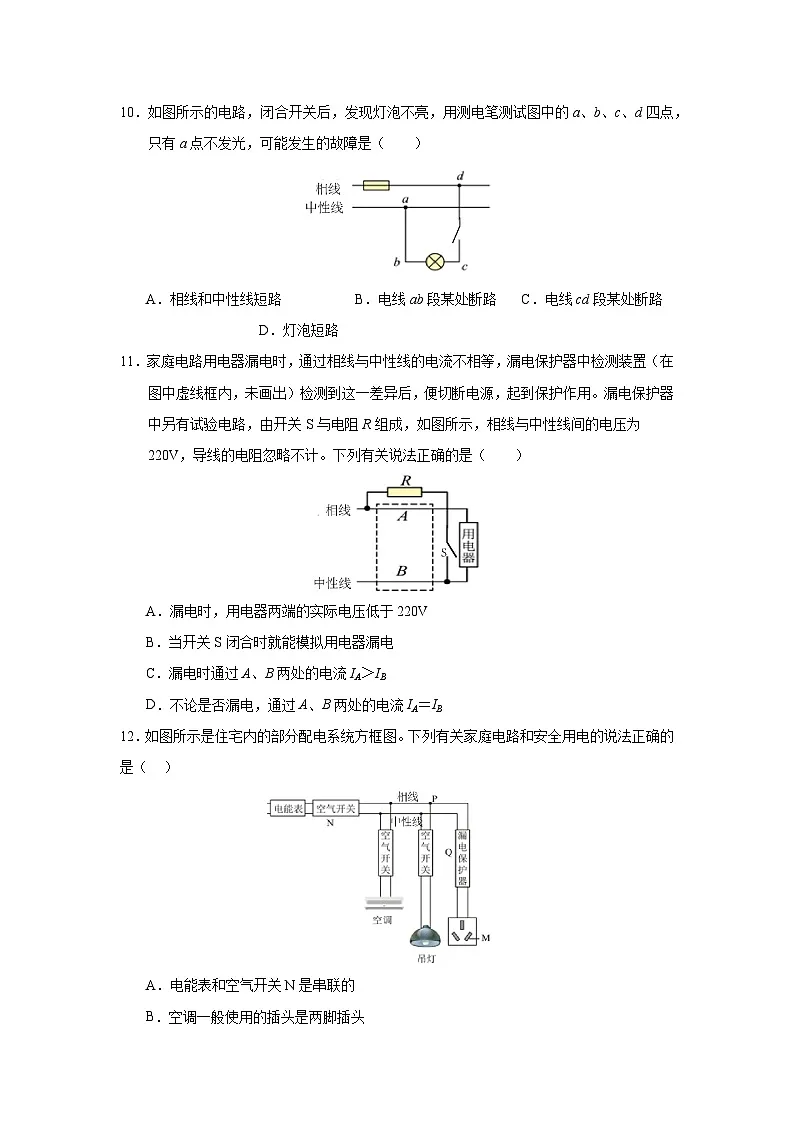

九年级全册物理章节检测卷第十九章·基础通关建议用时：60分钟，满分：100分一、选择题（本大题共12题，每题3分，共36分。在每题给出的四个选项中，只有一项符合题目要求）1．在家庭电路中，输电线进户后应首先接到（    ）A．总开关B．电能表C．保险装置D．三孔插座2．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（　　）A．一定是并联B．可以是串联，也可以是并联C．一定是串联D．电灯与插座应该串联3．电能表接入家庭电路中，其作用是（　　）A．保护电路避免火灾B．给家用电器提供电能C．测量电路消耗的电能D．提高家用电器的用电效率4．小明的学习桌上放有一盏节能台灯，接在家庭电路中正常发光，如图所示。则这盏节能灯额定电压约（　　）A．6VB．36VC．110VD．220V5．下列做法符合安全用电原则的是（　　）A．在电线杆上晾晒衣服B．保险丝熔断用铜丝来代替C．电线着火时应迅速切断电源D．电动车充电线绝缘皮破损后仍可继续使用6．如图所示为家庭部分电路的示意图，其中虚线框1和2应连接开关和灯泡，下列说法正确的是（　　）A．1是开关，1和2是串联B．2是开关，1和2是串联C．1是开关，1和2是并联D．2是开关，1和2是并联7．图中，电灯、开关和插座的连接方式都符合安全用电要求的是（　　）A．B．C．D．8．某家庭电路的部分电路如图所示，其中保险丝的熔断电流为2.5A，则在A、B两点接入以下哪种元件，当开关闭合后会可能使保险丝熔断（　　）①大功率电炉；②插座；③导线；④普通白炽灯泡A．①②B．②③C．③④D．①③9．如图是小明家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是（　　）A．电饭锅断路B．灯泡的灯丝断路C．开关短路D．电饭锅的插头短路10．如图所示的电路，闭合开关后，发现灯泡不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是（　　）A．相线和中性线短路B．电线ab段某处断路C．电线cd段某处断路D．灯泡短路11．家庭电路用电器漏电时，通过相线与中性线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图所示，相线与中性线间的电压为220V，导线的电阻忽略不计。下列有关说法正确的是（　　）A．漏电时，用电器两端的实际电压低于220VB．当开关S闭合时就能模拟用电器漏电C．漏电时通过A、B两处的电流IA＞IBD．不论是否漏电，通过A、B两处的电流IA＝IB12．如图所示是住宅内的部分配电系统方框图。下列有关家庭电路和安全用电的说法正确的是（    ）A．电能表和空气开关N是串联的B．空调一般使用的插头是两脚插头C．用测电笔测三孔插座的M孔时，发现氖管不会发光，说明漏电保护器的中性线一侧断了D．当空气开关N跳闸时，一定是空调和吊灯同时使用引起的二、填空题（共4题，每空2分，共18分）13．如图所示是测电笔构造示意图，其笔尾的金属笔卡是 （选填“导体”或“绝缘体”），金属笔尖和金属笔尾间 （选填“串”或“并”）联一个高阻值的电阻。14．如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。当家庭电路中用电器的总功率过大或发生 时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插座时，不小心接触了相线， 会迅速切断电路，对人体起到保护作用。15．在如图甲所示的家庭电路中，闭合开关S后，电灯L不亮且保险丝没有熔断。用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，而用测电笔测试B处时氖管不发光。若电路中只有一处故障，则此电路的故障可能是 （选填“AC段某处断开”、“BD段某处断开”或“电灯L灯丝断开”）。一同学观察到电饭煲使用的三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与 线相连，防止用电器外壳带电时发生触电事故。16．如图所示，小明将额定电压均为220 V 的灯泡按如图所示的两种方法接入家庭电路，图中 （选填“a”或“b”）导线是相线；从安全角度考虑，应采取 （选填“S1”或“S2”）开关的连接方式。只闭合开关S2，灯泡L2不发光，用测电笔接触A、B两点，氖管都发光，故障可能是 。三、作图和实验题（共4题，第17题4分，18~20题每空2分，共28分）17．（1）如图为家庭电路的一部分。请在图中补充完整正确使用开关控制三孔插座的电路图。（2）在电气工程领域电动机的连接要求与三孔插座相同，请把图中的吊扇（电动机）按安全用电原则接入电路，要求：调速开关（abc是三个接线柱）控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢。18．（1）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短路，可引起熔丝熔断；（2）如图所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的 孔（选填三个孔的代号）。19．为了直观的认识短路的危害，某实验小组设计了如下实验。器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A挡）。（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；（2）当S闭合时，灯泡 （填“发光”或“不发光”）；（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。A．电流表指针迅速摆动较大的幅度，保险丝熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不发光20．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。①闭合S、S1，L0正常发光，则说明 ；②闭合S、S2，L0不亮，则说明 ；③闭合S、S3，L0、L3发光都较暗，则说明 ；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。①如图2所示，测电笔使用正确的是 （选填“A或B”）。②用测电笔检测三孔插座左右两孔都发光，则故障是图1中 间断路。（选填“AB、AC、CD或BD”）③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测 孔会发光。（选填“左或右”）（3）保护元件法李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了 。（选填“短路、断路或漏电”）四、计算题（共2题，第21题8分，第22题10分，共18分）21．黎远涛的教室里共有8盏40W的日光灯，40W的日光灯工作时的电流为180mA，问：（1）教室的日光灯是串联还是并联？（2）8盏日光灯全部工作时，通过的总电流为多少？22．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21Ω，R2＝18Ω。S断开时，通过R1的电流为2.4A。问当S闭合时：（1）流过A保险丝的电流为多少安？（2）哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？直径（mm）0.400.710.981.261.581.98额定电流（A）1.534.567.515
