第19章　生活用电课件2025-2026学年物理人教版(2024)九年级全一册

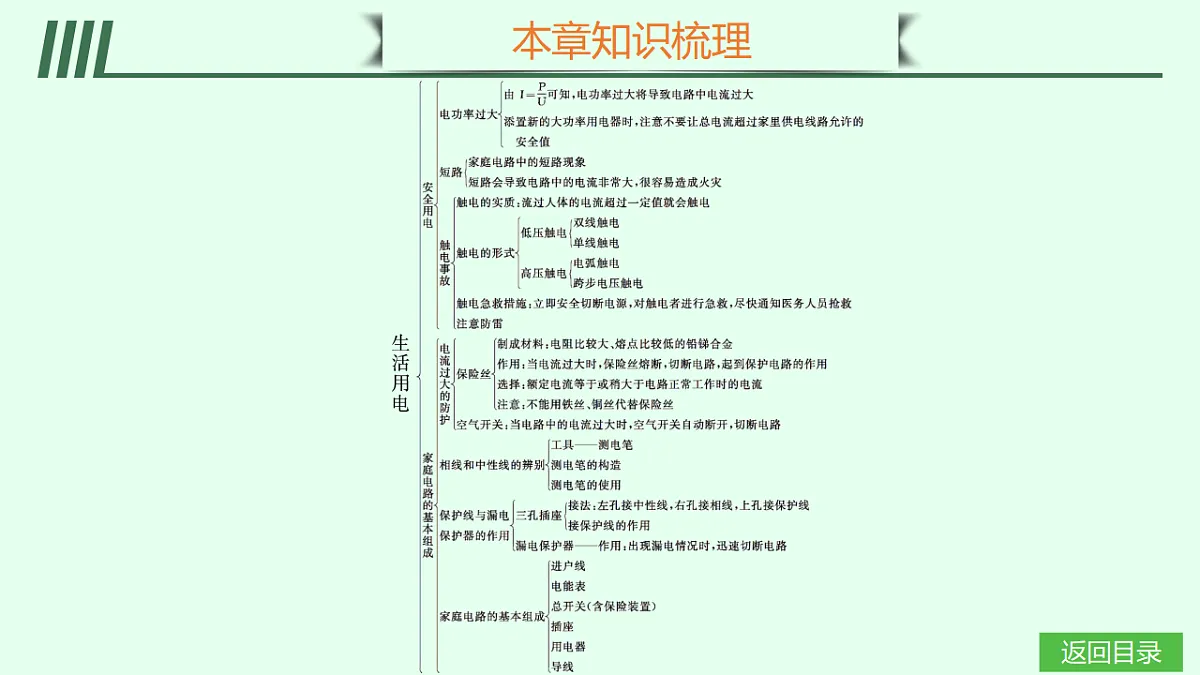

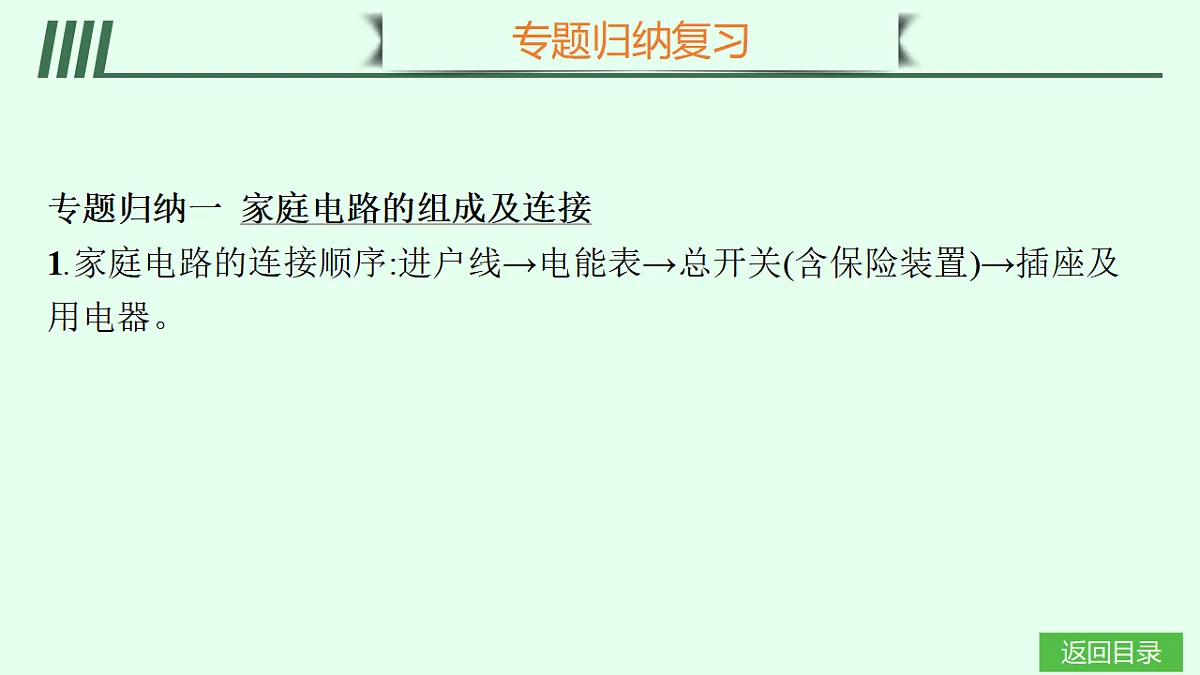

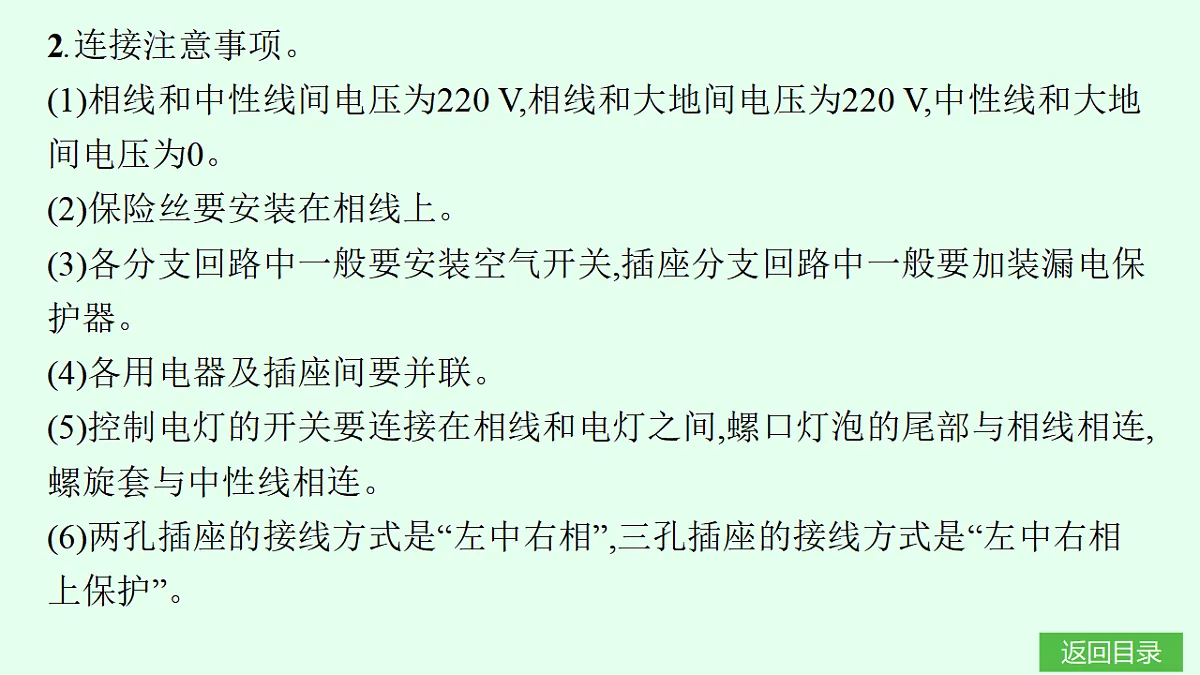

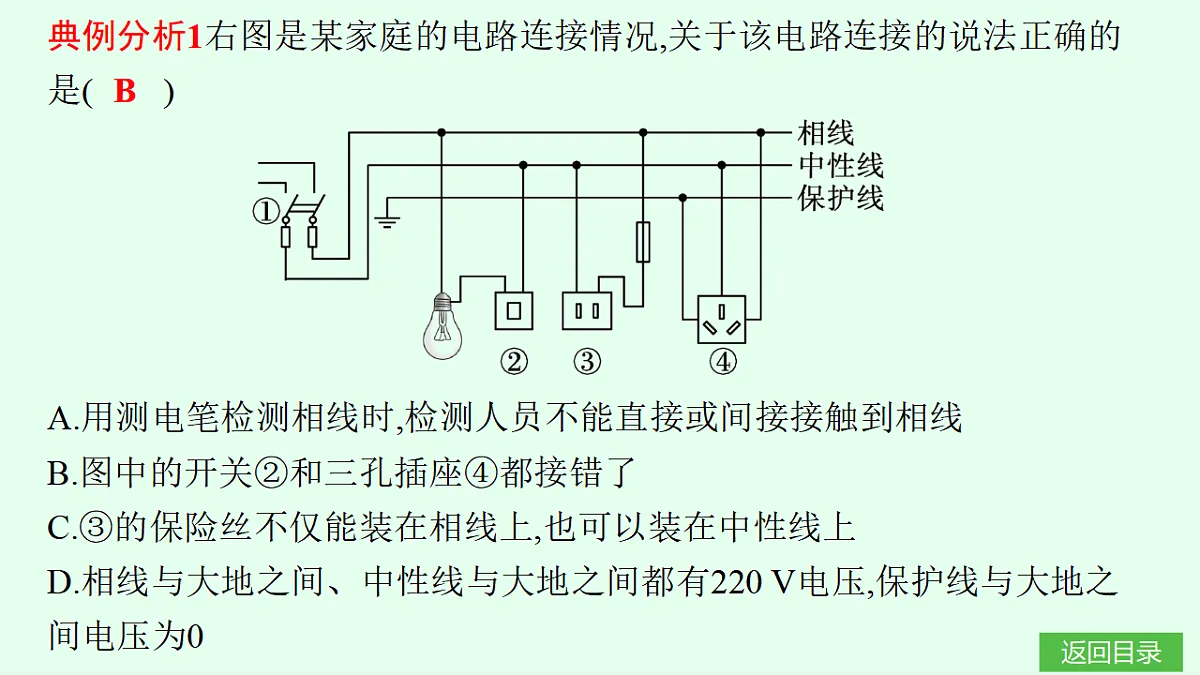

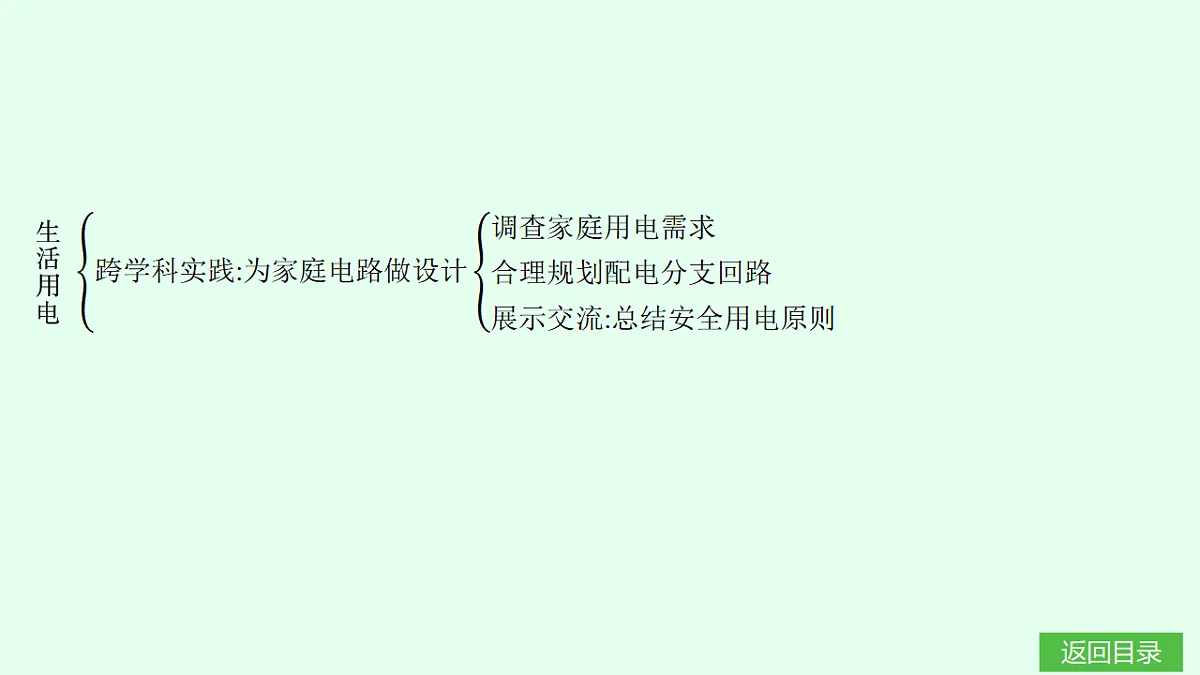

第19章　生活用电 梳理延伸目 录本 章 知 识 梳 理专 题 归 纳 复 习专题归纳一 家庭电路的组成及连接1.家庭电路的连接顺序:进户线→电能表→总开关(含保险装置)→插座及用电器。2.连接注意事项。(1)相线和中性线间电压为220 V,相线和大地间电压为220 V,中性线和大地间电压为0。(2)保险丝要安装在相线上。(3)各分支回路中一般要安装空气开关,插座分支回路中一般要加装漏电保护器。(4)各用电器及插座间要并联。(5)控制电灯的开关要连接在相线和电灯之间,螺口灯泡的尾部与相线相连,螺旋套与中性线相连。(6)两孔插座的接线方式是“左中右相”,三孔插座的接线方式是“左中右相上保护”。典例分析1右图是某家庭的电路连接情况,关于该电路连接的说法正确的是(　　)A.用测电笔检测相线时,检测人员不能直接或间接接触到相线B.图中的开关②和三孔插座④都接错了C.③的保险丝不仅能装在相线上,也可以装在中性线上D.相线与大地之间、中性线与大地之间都有220 V电压,保护线与大地之间电压为0B解析:用测电笔辨别相线和中性线时,手指按住金属笔卡或金属帽,用笔尖接触被测的导线,氖管发光,则被测的导线是相线,此时检测人员已经间接接触到相线,A错误。控制电灯的开关②应接在相线和电灯之间,但图中的开关接到中性线上,三孔插座④的上孔应接保护线,左孔接中性线,即图中的开关②和三孔插座④都接错了,B正确。家庭电路中,为了安全,保险丝要装在相线上,不可以装在中性线上,C错误。相线与大地之间有220 V电压,中性线与大地之间、保护线与大地之间电压为零,D错误。典例分析2(2024·广东中考)图甲为某款三孔插座,其内部结构如图乙中虚线框内的电路图所示。在符合安全用电原则的情况下,请在图乙中用笔画线表示导线将该插座接入家庭电路中。解析:控制插座的开关要连接在相线和插座之间,三孔插座的左孔接中性线,右孔接相线,上面的孔要接保护线。专题归纳二 家庭电路故障的分析与判断家庭电路的故障通常为短路、断路、用电器总功率过大和漏电等,考试命题多以选择题、填空题为主,主要考查故障的分析与判断,且多与测电笔的使用和电路故障的检测一并考查。家庭电路故障的表现形式、分析判断思路如下表。典例分析3小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,如图所示。他对故障做出下列四种判断,其中正确的是(　　)A.中性线上a、b间断路B.中性线上b、c间断路C.微波炉所在支路b、e间短路D.电热水壶所在支路c、d间短路A解析:家庭电路中的电灯、微波炉和电热水壶是并联的,各个用电器都可以单独工作而互不影响,电灯仍正常发光,说明电源的相线、中性线均正常供电,微波炉和电热水壶不能工作,说明微波炉和电热水壶所在的干路出现断路,进一步推断可能是a、b间发生了断路;若微波炉所在支路be间短路或电热水壶所在支路cd间短路,则整个电路会短路,所有用电器都不能正常工作;若中性线上b、c间断路,微波炉会工作;综上分析,A正确。专题归纳三 安全用电1.安全用电原则。(1)尽量不同时使用多个大功率用电器;(2)不接触低压带电体,不靠近高压带电体;(3)更换灯泡、搬动用电器前应断开电源开关;(4)不弄湿用电器,不损坏绝缘层;(5)保险装置、插座、导线、家用电器等达到使用寿命时应及时更换。2.家庭电路的安装要遵循安全用电的原则。(1)保险丝、空气开关安装在相线上;(2)控制用电器的开关要连接在相线和用电器之间;(3)螺口灯泡的螺旋套接在中性线上,其顶部的金属片接相线;(4)有金属外壳的用电器要使用三脚插头及对应的三孔插座,三孔插座的连接要求是“左孔接中性线,右孔接相线,上孔接保护线”;(5)对于可能存在漏电危险的插座要加装漏电保护器;(6)禁止用铜丝代替保险丝。典例分析4(2024·云南中考)下列做法符合安全用电原则的是(　　)A.及时更换绝缘皮破损的电线B.用正在充电的电热水袋取暖C.用潮湿的手直接拔饮水机的插头D.插线板敞露在雨中给电动车充电A解析:电线绝缘皮破损容易发生触电事故,所以要及时更换;用电热水袋取暖时,应完成充电后拔下插头再使用;潮湿的手容易导电,如果直接拔饮水机的插头容易发生触电事故;插线板敞露在雨中给电动车充电时容易发生短路或漏电。A符合题意。本课结束
