（人教版）九年级物理全一册第19章《生活用电》单元测试卷（2份，原卷版+解析版）

这是一份（人教版）九年级物理全一册第19章《生活用电》单元测试卷（2份，原卷版+解析版），文件包含人教版九年级物理全一册第19章《生活用电》单元测试卷原卷版docx、人教版九年级物理全一册第19章《生活用电》单元测试卷解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

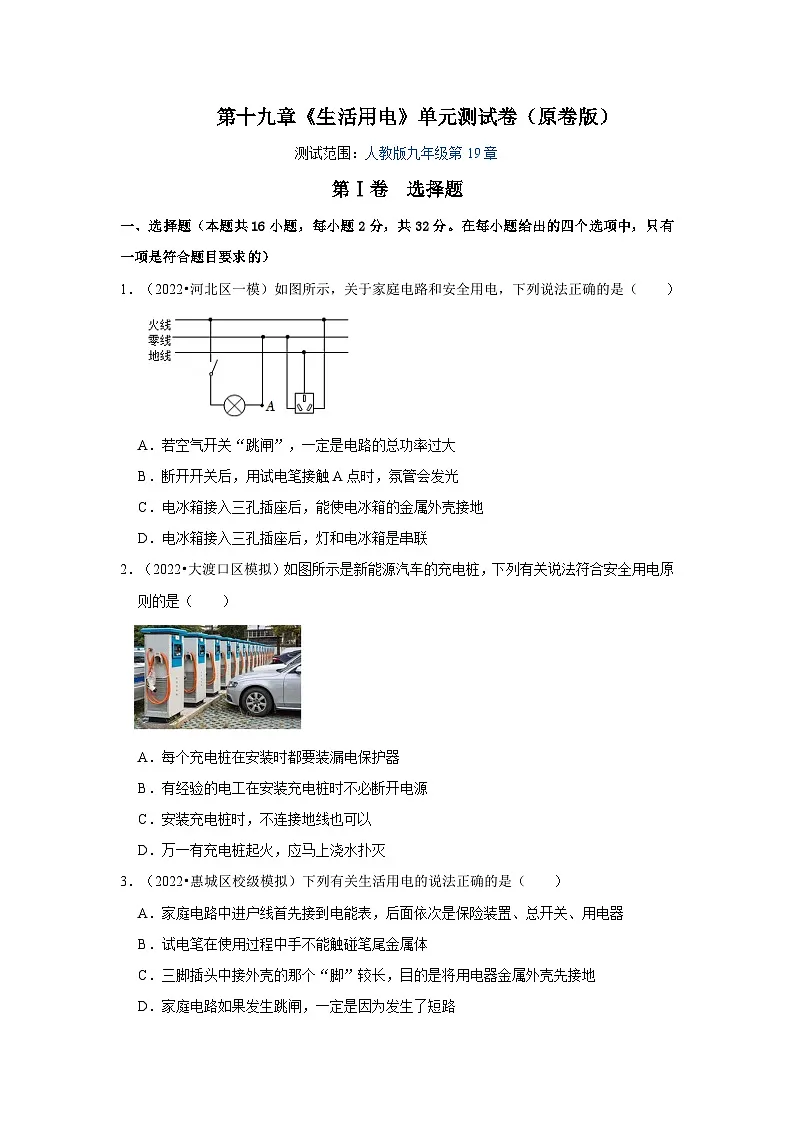

第十九章《生活用电》单元测试卷（原卷版）测试范围：人教版九年级第19章第Ⅰ卷 选择题一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2022•河北区一模）如图所示，关于家庭电路和安全用电，下列说法正确的是（　　） A．若空气开关“跳闸”，一定是电路的总功率过大B．断开开关后，用试电笔接触A点时，氛管会发光C．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地D．电冰箱接入三孔插座后，灯和电冰箱是串联2．（2022•大渡口区模拟）如图所示是新能源汽车的充电桩，下列有关说法符合安全用电原则的是（　　） A．每个充电桩在安装时都要装漏电保护器B．有经验的电工在安装充电桩时不必断开电源C．安装充电桩时，不连接地线也可以D．万一有充电桩起火，应马上浇水扑灭3．（2022•惠城区校级模拟）下列有关生活用电的说法正确的是（　　）A．家庭电路中进户线首先接到电能表，后面依次是保险装置、总开关、用电器B．试电笔在使用过程中手不能触碰笔尾金属体C．三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．家庭电路如果发生跳闸，一定是因为发生了短路4．（2022•扬中市校级模拟）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，在分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（　　） A．L0不亮，说明该支路短路 B．L0不亮，说明该支路正常C．L0不亮，说明该支路断路 D．L0发光呈暗红色，说明该支路短路5．（2022•普陀区校级模拟）如图所示为小宁家某部分家庭电路的电路图，火线和零线之间的电压为220V。小宁先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（　　） A．灯泡的正常工作电压为220VB．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，一定是电热水壶内部发生短路C．把电饭煲插头拔掉后，正确使用测电笔插到插座左孔，测电笔不发光D．灯泡和电饭煲这两个用电器是属于并联关系6．（2022•枝江市一模）当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中不正确的是（　　）A．另外铺设专线 B．把进户总开关中的保险丝换成熔点更高的材料C．把学校进户铝线更换成粗的 D．把学校进户铝线更换成同样粗细的铜线7．（2022•铜仁市一模）以下是某同学记录的物理笔记，其中正确的是（　　）①一个物体从地球带到月球上质量不变；②一个物体的速度越快，它的惯性就越大；③一个物体吸收了热量，温度升高，内能增大；④内燃机做功冲程是将机械能转化为内能；⑤验电器是利用同种电荷互相排斥、异种电荷互相吸引的原理工作的；⑥家用电器的总功率过大是造成家庭电路电流过大的原因之一。A．①②④⑥正确B．①②③⑥正确C．只有①⑥D．④⑤⑥正确8．（2022•青羊区模拟）如图，绘制的是一栋楼房里各家的日常生活。但小王家里“停电了”，他家停电的原因不可能是以下哪种（　　）A．楼房里的某条电线断路B．全楼用电器总功率过大C．小王家忘记交电费了D．小王家漏电保护器跳闸9．（2022•玄武区一模）关于家庭电路，下列说法正确的是（　　）A．电能表测量的是家用电器的总功率 B．用电器电线绝缘层破损了仍可继续使用C．空气开自动断开，一定是电路中出现了短路 D．家用电器失火时，先断电后灭火10．（2022•深圳模拟）下列操作符合安全用电要求的是（　　）A．发生触电时先切断电源 B．用湿布擦拭工作的台灯C．将微波炉的三脚插头改成二脚使用 D．同时使用多个大功率用电器11．（2022•阳江一模）下列家庭电路中，连线正确的是（　　）A． B． C． D．12．（2022•长治模拟）除夕之夜，小伟全家正在看春晚，突然家里的用电器全部停止工作，小伟发现周围人家的灯还亮着，经检查发现是自己家的保险丝熔断了。小伟爸爸维修电路的操作流程符合安全用电原则的是（　　）A．断开开关→更换保险丝→闭合开关→查找原因B．断开开关→查找原因→更换保险丝→闭合开关C．断开开关→查找原因→闭合开关→更换保险丝D．更换保险丝→断开开关→查找原因→闭合开关13．（2022•青山区模拟）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。家庭电路中总开关上装有漏电保护器和空气开关，若出现如图所示的四种事故，下列说法正确的是（　　）A．发生图甲、乙所示的事故时，漏电保护器都可能会迅速切断电流B．发生图丙、丁所示的事故时，空气开关都可能会切断电流C．发生图甲、乙所示的事故时，空气开关都可能会切断电流D．发生图丙、丁所示的事故时，漏电保护器都可能会迅速切断电流14．（2022春•青岛期中）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（　　）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座15．（2022•大兴区一模）关于家庭电路和安全用电，下列说法中正确的是（　　）A．我国家庭电路的电压是200V B．用电器着火时应立即用水浇灭C．洗衣机在工作时金属外壳应接地D．空气开关“跳闸”一定是因为发生了短路故障16．（2021•昆明模拟）如图是一个电热电器电路，电热丝，指示灯，开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到。下表所示的结果，根据表格内容可判断（　　） A．指示灯断路，开关短路 B．指示灯断路，电热丝短路C．电热丝断路，开关短路 D．开关断路，指示灯短路第Ⅱ卷 非选择题二、填空题（本题共9小题，每空1分，共31分）17．（2022•广州模拟）在小明家照明电路中，控制客厅灯的开关应接在 　 　线和灯之间；如图所示，他用测电笔检测电路的操作方法正确的是 　 　图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 　 　（填“加接零线”“加接地线”或“加接空气开关”）。 18．（2022•大连模拟）在家庭电路中，为了防止触电，必须把用电器的开关装在 　 　（填“火”、“零”或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 　 　。19．（2022•邵阳模拟）如图所示，当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流过大的原因是 　 　（选填“总功率过大”或“发生短路”）。新建楼房的供电线路为避免这种情况，应安装 　 　（选填“空气开关”或“漏电保护器”）。 20．（2021秋•乌鲁木齐期末）电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。如图所示为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为 　 　（填“220”或“380”）V，人在该电压下发生的触电事故一般为 　 　（填“接触”或“电弧”）触电。该电动机工作时外壳 　 （填“必须”或“不必”）接地。 21．（2022•深圳模拟）图为家庭电路的局部示意图。三孔插座的“b”端点，应该接在　　线上；电灯与开关电路的“d”“e”两个端点中，需要接在火线上的是　 　。 22．（2022•常州模拟）家庭电路的触电事故都是人体直接或间接跟 　 　线接触造成的。 　 　（可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 　 　（会/不会）发光。 23．（2021秋•兴隆县期末）如图是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关，　 　处应装开关（选填“甲”或“乙”）；若图中C处不慎触电时，漏电保护器检测到通过A、B两处的电流　 　（选填“相等”或“不相等”），从而迅速切断电路，起到保护作用；家里的进户线也有一定电阻（约几欧），当家中的所有用电器都工作时，原来开着的电灯会　 　（选填“变亮”、“变暗”或“不变”）。24．（2022•道里区模拟）小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 　 　方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 　 　。 25．（2022•番禺区一模）如图为按照安全用电原则接入的家庭电路，a线应该为 　 　（选填“火”或“零”）线；电路正常，断开开关后，用试电笔检测A点时，氖管 　 　（选填“发光”或“不发光”）；用试电笔检测B点时，氖管 　 　（选填“发光”或“不发光”）。 三、作图题（本题共4小题，每题5分，共20分）26．（2022•惠州一模）如图所示，用笔画线代替导线将电灯和开关接到电路中。 27．（2022•重庆开学）请按要求完成下列作图：用笔画线代替导线，正确连接家庭电路。 28．（2022•兰考县模拟）已知L1、L2并联在电路中，S1是这部分家庭电路的总开关，同时控制两盏灯和两个插座，请你用笔画线代替导线正确连接电路。 29．（2022•连山区校级模拟）如图甲是一个带开关和指示灯的三孔插座。小明发现当开关控制指示灯和插座，指示灯和插座工作时互不影响。请在图乙中画出插座中的开关、指示灯和插孔的正确连接方式。四、解答题（共2小题，共17分）30．（7分）（2021秋•钦北区期末）发现有人触电时。写出两条你可以采取的正确措施。31．（10分）（2022•龙沙区一模）家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通；用电器进水也会造成短路。请根据所学知识，分析短路对家庭电路带来的安全隐患。校验次数123456校验电灯接入点afabcdefadcf发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光
