人教版（2024）九年级全一册物理第一十九章 生活用电 共3节教案【表格式】

这是一份人教版（2024）九年级全一册物理第一十九章 生活用电 共3节教案【表格式】，共34页。

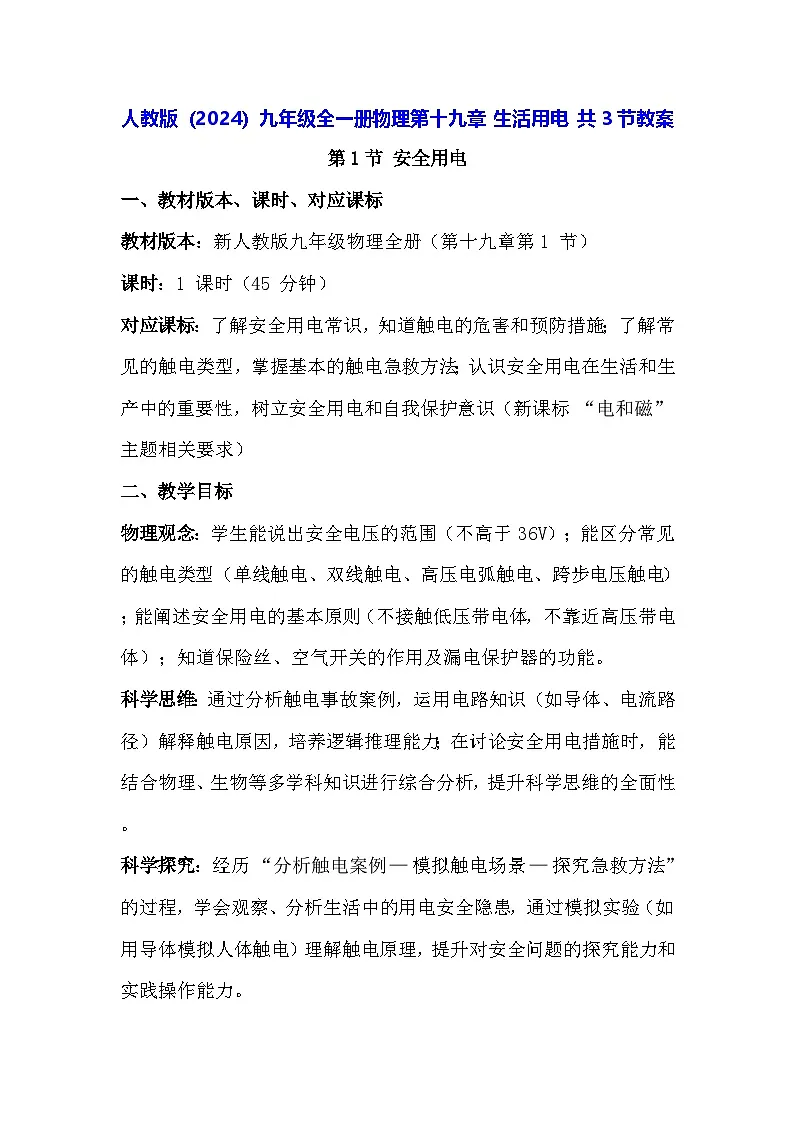

人教版（2024）九年级全一册物理第十九章 生活用电 共3节教案第1节 安全用电一、教材版本、课时、对应课标教材版本：新人教版九年级物理全册（第十九章第 1 节）课时：1 课时（45 分钟）对应课标：了解安全用电常识，知道触电的危害和预防措施；了解常见的触电类型，掌握基本的触电急救方法；认识安全用电在生活和生产中的重要性，树立安全用电和自我保护意识（新课标 “电和磁” 主题相关要求）二、教学目标物理观念：学生能说出安全电压的范围（不高于 36V）；能区分常见的触电类型（单线触电、双线触电、高压电弧触电、跨步电压触电）；能阐述安全用电的基本原则（不接触低压带电体，不靠近高压带电体）；知道保险丝、空气开关的作用及漏电保护器的功能。科学思维：通过分析触电事故案例，运用电路知识（如导体、电流路径）解释触电原因，培养逻辑推理能力；在讨论安全用电措施时，能结合物理、生物等多学科知识进行综合分析，提升科学思维的全面性。科学探究：经历 “分析触电案例 — 模拟触电场景 — 探究急救方法” 的过程，学会观察、分析生活中的用电安全隐患，通过模拟实验（如用导体模拟人体触电）理解触电原理，提升对安全问题的探究能力和实践操作能力。科学态度与责任：通过了解触电事故的危害，培养严谨的安全用电意识和自我保护能力；在小组合作中学会沟通协作，认识到安全用电不仅关乎个人安全，也影响家庭和社会，增强社会责任感。三、教学重难点重点：安全用电的基本原则（不接触低压带电体，不靠近高压带电体）；常见触电类型及预防措施；触电后的急救方法（脱离电源、简单急救）。难点：理解不同触电类型的物理原理（如跨步电压的形成）；将安全用电知识转化为自觉行为习惯；在紧急情况下能正确采取急救措施。四、教学准备实验器材：低压电源（36V 以下）、验电器、人体触电模拟装置（用导体模拟人体，演示单线 / 双线触电）、保险丝、空气开关模型、绝缘手套、干燥木棒（模拟绝缘物）、导线若干。数字化工具：AI 触电场景模拟软件（可生成不同触电情境，让学生判断危险行为并给出正确做法）、多媒体课件（含触电事故案例视频、安全用电动画、急救步骤演示）、在线安全知识问答平台（实时反馈答题结果）。跨学科材料：生物学科中 “人体导电原理（人体含大量水分和电解质）” 资料；化学学科中 “绝缘材料（橡胶、塑料）的导电性能” 知识；法律中 “安全用电相关法规” 摘要；生活中常见的不安全用电案例图片（如湿手拔插头、电线破损）。五、教学过程六、教学评价课堂表现评价： - 参与度：观察学生在讨论、模拟实验、AI 互动中的积极性，如 “是否主动指出错误用电行为”。 - 知识应用：评估学生对急救步骤的掌握（如 “能否正确选择绝缘物”）、对安全原则的理解（如 “解释为什么不能用铜丝代替保险丝”）。 - 跨学科思维：评价学生能否结合生物（人体导电）、化学（绝缘材料）知识分析问题。作业评价： - 基础题：检查 “家庭安全示意图” 是否标注关键隐患（如 “浴室插座未防水”）及正确措施。 - 拓展题：评估采访报告的真实性（是否记录电工建议）和实用性（如 “社区电线老化的整改方案”）。安全意识评价：通过在线问答平台检测常识掌握，如 “发现高压电线落地，应远离多少米？（答案：至少 20 米）”，判断学生安全意识的内化程度。七、教学反思成功之处： - 用 “案例 + 实验 + AI 模拟” 多维教学，突破 “高压触电” 等抽象概念，学生对触电危害和急救步骤印象深刻。 - 跨学科知识（生物人体导电、法律规范）的融入，让安全用电从 “物理知识” 上升为 “综合素养”，学生参与度高。不足： - 部分学生对 “跨步电压” 的形成原理理解模糊，可增加 “同心圆电压分布” 模型，直观展示 “跨步越大，电压差越大”。 - 急救演练限于模拟，缺乏真实操作（如心肺复苏按压），可联系校医开展实操课。改进方向： - 设计 “安全用电情景剧”，让学生扮演 “电工、家长、孩子”，演绎家庭用电场景，强化行为习惯。 - 建立 “家庭 - 学校” 联动评价，让家长反馈学生在家的安全用电行为（如 “主动检查插座”），促进知识落地。八、该《安全用电》教学设计综合运用了多种教学方法，通过多样化的互动与实践，帮助学生深入理解知识并转化为实际能力，具体如下：1. 情境教学法通过播放触电事故案例视频、展示真实伤亡数据，创设贴近生活的危险情境，引发学生对安全用电的重视，激发学习兴趣。利用 “家庭用电场景卡”“错误急救场景” 等，让学生在具体情境中分析问题，增强知识的实用性。2. 实验探究法借助 “人体触电模拟装置” 演示单线、双线触电，用导体模拟人体电流路径，让学生直观观察触电原理。通过保险丝、空气开关模型实验，展示电路保护装置的作用，理解其工作机制，培养动手操作和观察分析能力。3. 模拟教学法利用 AI 触电场景模拟软件生成不同触电情境，让学生判断危险行为并纠正，模拟 “过载时空气开关跳闸” 等过程，将抽象原理具象化。教师演示用干燥木棒挑开电线、戴绝缘手套操作等急救动作，学生通过观察模拟场景掌握正确方法。4. 讨论法与合作学习法围绕 “触电原因”“安全用电措施”“家庭预防方案” 等问题开展小组讨论，鼓励学生分享观点，如分析湿手触电的危害。分组设计 “家庭安全用电检查表”，通过协作整合知识，培养沟通与团队协作能力。5. 跨学科融合教学法结合生物知识（人体导电原理）、化学知识（绝缘材料性能）、法律知识（安全用电法规）等，从多学科角度解释安全用电原理，如用化学知识分析橡胶、塑料的绝缘作用。链接不同学科资料，帮助学生构建完整的知识体系，提升综合思维能力。6. 多媒体辅助教学法运用多媒体课件展示触电事故视频、安全用电动画、急救步骤演示，通过视觉、听觉刺激强化记忆。借助在线安全知识问答平台实时反馈答题结果，及时巩固知识，增强互动性。7. 案例分析法以真实触电事故案例为切入点，引导学生分析事故原因（如电线老化、湿手操作等），运用电路知识解释原理，培养逻辑推理能力。通过 “错误急救案例” 让学生辨析问题，明确正确急救措施的重要性。8. 讲授法教师系统讲解安全电压范围、触电类型分类、安全用电基本原则等核心知识，确保理论基础的准确性。针对难点（如跨步电压形成）进行重点讲解，结合图示和语言描述帮助学生理解。这些方法相互配合，既注重理论知识的传递，又强调实践能力的培养，同时融入跨学科思维和安全教育理念，符合新课标对 “物理观念、科学思维、科学探究、科学态度与责任” 的综合要求。第2节 家庭电路的基本组成一、教材版本、课时、对应课标教材版本：新人教版九年级物理全册（第十九章第 2 节）课时：1 课时（45 分钟）对应课标：了解家庭电路的组成及各部分的作用；知道火线和零线，会用试电笔辨别火线和零线；了解插座和用电器的连接方式（并联）；认识保险丝和空气开关的作用（新课标 “电和磁” 主题相关要求）二、教学目标物理观念：学生能说出家庭电路的基本组成（进户线、电能表、总开关、保险装置、用电器、插座等），并阐述各部分的作用；能区分火线和零线，会正确使用试电笔辨别火线；知道家庭电路中用电器和插座的连接方式（并联），理解并联的原因（各用电器独立工作、电压均为 220V）。科学思维：通过分析家庭电路的组成和连接方式，运用电路知识（如并联电路特点）解释各元件的作用，培养逻辑推理能力；在跨学科联系中（如电工规范、安全法规），综合运用知识分析家庭电路的安全性，提升综合思维能力。科学探究：经历 “观察家庭电路模型 — 组装模拟电路 — 用试电笔辨别火线” 的实验过程，学会观察、操作和分析，提升实验操作能力和问题解决能力；通过模拟电路故障排查（如用电器不工作），培养探究精神。科学态度与责任：在实验和讨论中培养严谨的安全意识，认识家庭电路安全的重要性；通过了解家庭电路与生活的密切联系，增强规范用电的责任感，体会物理知识的实用价值。三、教学重难点重点：家庭电路的组成及各部分作用；火线和零线的区分及试电笔的使用；用电器和插座的并联连接方式。难点：理解总开关、保险装置（保险丝 / 空气开关）的工作原理；解释 “用电器并联” 的必要性；试电笔的工作原理及正确使用方法。四、教学准备实验器材：家庭电路模拟装置（含进户线模型、电能表、总开关、空气开关、插座、灯泡、导线等可组装部件）。试电笔（氖管试电笔、电子试电笔）、验电盒（模拟火线和零线）。保险丝（不同规格）、空气开关模型、三线插头和插座模型。数字化工具：AI 家庭电路模拟软件（可动态展示电流路径、模拟元件故障及排查）。多媒体课件（含真实家庭电路布线图、各元件实物图片、试电笔工作动画）。虚拟实验室平台（供学生预习组装家庭电路，模拟错误连接的后果）。跨学科材料：电工学中 “家庭电路布线规范”（如导线颜色区分火线零线）。安全法规中 “家庭电路安装标准” 摘要。生物学中 “人体电阻与触电电流” 的关联（解释保险装置的必要性）。五、教学过程六、教学评价课堂表现评价： - 实验操作：评估学生使用试电笔的规范性（如 “是否手触笔尾金属体”）、组装模拟电路的正确性（如 “用电器是否并联”）。 - 知识理解：通过课堂提问检测对 “保险装置作用”“并联连接原因” 的理解深度。 - 安全意识：观察学生在实验中是否关注安全细节（如 “操作前检查电路连接”）。作业评价： - 基础题：检查示意图的完整性和准确性（如 “各元件顺序是否正确”“是否标注火线零线”）。 - 拓展题：评估观察记录的真实性和建议的可行性（如 “发现插座未接地，建议请电工整改”）。综合评价：结合课堂参与度、实验表现和作业质量，评定学生对家庭电路组成的掌握程度，重点关注 “知识理解 — 实验操作 — 安全应用” 的综合能力。七、教学反思成功之处： - 采用 “模型观察 + 实验操作 + AI 模拟” 的多元教学方式，突破了家庭电路 “不可轻易实操” 的限制，学生能直观理解各部分作用。 - 结合跨学科知识（如生物学的人体电阻、电工规范），让 “安全用电” 从物理知识上升为综合素养，学生关注度高。不足： - 部分学生对 “零线与大地相连” 的理解模糊，可增加 “用导线将零线与大地连接，测量电压” 的演示实验。 - 三线插头的接地原理较抽象，AI 模拟可增加 “漏电时电流路径” 的动态展示（漏电电流经地线流入大地，不经过人体）。改进方向： - 设计 “家庭电路故障排查” 实践活动，让学生分组处理模拟故障（如 “灯泡不亮，是灯丝断了还是开关接触不良”），提升问题解决能力。 - 邀请电工进校园，展示真实家庭电路的安装过程，讲解实际布线中的注意事项，增强教学的实践性。八、此教学设计运用了多种教学方法，旨在通过多样化的互动和体验，帮助学生全面理解家庭电路的相关知识，具体如下：1. 情境教学法通过播放 “家庭停电及电工检修” 的视频，创设真实的生活情境，引发学生对家庭电路组成和工作原理的好奇，将抽象的物理知识与生活实际紧密联系，激发探究兴趣。2. 实验探究法提供家庭电路模拟装置、试电笔、验电盒等器材，让学生分组进行 “用试电笔辨别火线和零线”“组装串并联电路对比用电器工作状态” 等实验。学生在动手操作中观察现象、分析问题，亲身体验家庭电路的连接方式和元件作用，提升实验操作能力和科学探究精神。3. 模型演示法借助家庭电路模拟装置、空气开关模型、三线插头和插座模型等，将抽象的家庭电路结构和元件工作原理具象化。教师通过演示模型的连接和工作过程，帮助学生直观理解总开关、保险装置等的作用，突破教学难点。4. 多媒体辅助教学法利用多媒体课件展示真实家庭电路布线图、元件实物图片、试电笔工作动画等，增强教学的直观性。借助 AI 家庭电路模拟软件、虚拟实验室平台，动态展示电流路径、模拟元件故障及错误连接的后果，让学生更清晰地理解电路原理和安全风险。5. 讨论法在情境导入、实验分析、跨学科拓展等环节，设置问题引导学生讨论，如 “为什么台灯和冰箱可以同时工作互不影响”“插座串联会有什么危害” 等。学生在交流中碰撞思维，深化对知识的理解，培养逻辑推理和表达能力。6. 跨学科教学法整合电工学、安全法规、生物学等学科知识，如讲解 “人体电阻与触电电流的关系”“导线颜色区分规范” 等，帮助学生从多角度理解家庭电路的安全性和规范性。拓展学生的知识视野，培养综合运用知识分析问题的能力。7. 讲练结合法教师在讲解家庭电路组成、试电笔使用等知识后，通过让学生填写 “组成及作用表格”、修正 AI 软件中的错误连接图等练习，及时巩固所学内容。使学生在实践中加深对知识的记忆和应用，做到学以致用。8. 归纳总结法在课堂小结环节，引导学生梳理家庭电路的组成、连接特点和安全要点，绘制思维导图，将零散的知识系统化、条理化。帮助学生构建完整的知识体系，提升知识整合能力。这些教学方法相互配合，从不同角度激发学生的学习积极性，兼顾了知识的传授、能力的培养和科学态度的养成，符合新课标对物理教学的要求第3章 跨学科实践：为家庭电路做设计一、教材版本、课时、对应课标教材版本：新人教版九年级全册（第十九章第 3 节）课时：1 课时（45 分钟）对应课标：综合运用物理、数学、美术、工程学等多学科知识，完成家庭电路设计任务；经历 “需求分析 — 方案设计 — 优化改进” 的实践过程，培养创新思维和动手能力；认识家庭电路设计的安全性、实用性和美观性要求，树立安全用电和工程设计意识（新课标 “跨学科实践” 主题相关要求）二、教学目标物理观念：学生能运用家庭电路组成（进户线、电能表、开关、用电器等）和连接方式（并联）的知识，设计符合安全规范的电路布局；能结合用电器功率，合理选择导线规格和保险装置，确保电路安全运行。科学思维：通过跨学科知识整合（物理电路原理 + 数学尺寸计算 + 美术布局设计），分析家庭电路设计中的问题，培养综合思维和逻辑推理能力；在方案优化中，运用对比、归纳等方法，提升创新思维。科学探究：经历 “家庭用电需求调查 — 电路方案设计 —AI 模拟验证 — 方案改进” 的实践过程，学会收集信息、设计方案、解决实际问题，提升跨学科实践和团队协作能力。科学态度与责任：在小组合作中培养沟通协作精神，树立严谨的工程设计态度；认识家庭电路设计与生活安全的密切关系，增强安全用电责任感和工程创新意识。三、教学重难点重点：综合运用多学科知识设计家庭电路方案（包含电路连接、元件布局、尺寸规划）；确保设计的安全性（符合用电规范）和实用性（满足家庭需求）。难点：跨学科知识的有机融合（如物理电路原理与美术空间布局的结合）；平衡设计的安全性、实用性与美观性；运用 AI 技术优化设计方案。四、教学准备实验器材：家庭电路元件模型（电能表、开关、插座、灯泡等）、导线、尺子、量角器、绘图工具（铅笔、橡皮、绘图纸）、家庭户型图模板（不同户型）。数字化工具：AI 家庭电路设计软件（可绘制电路图、模拟电流路径、检测安全隐患）、多媒体课件（含优秀家庭电路设计案例、安全规范视频）、在线协作平台（用于小组分享设计方案）。跨学科材料：物理：家庭电路安全距离规范（如插座与水源的距离）。数学：户型图比例换算（实际尺寸与图纸尺寸）、空间利用率计算方法。美术：室内布局美学原则（如对称、均衡）。工程学：电路元件安装高度标准（如开关离地 1.3m）。五、教学过程六、教学评价过程性评价： - 参与度：评估学生在小组讨论、方案设计、AI 操作中的投入程度（如是否积极提出建议）。 - 跨学科整合：观察学生能否将物理、数学、美术等知识融入设计（如正确运用比例尺、合理布局）。 - 问题解决：评价小组能否根据 AI 报告和教师建议优化方案（如修正安全隐患）。成果性评价： - 安全性（40%）：电路连接是否符合规范、有无安全隐患（如保险装置匹配、安全距离达标）。 - 实用性（30%）：元件布局是否满足家庭需求、空间利用率是否合理。 - 跨学科体现（20%）：数学比例正确、美术布局美观。 - 创新性（10%）：有无独特设计（如智能开关集成）。综合评价：结合过程表现和成果质量，评定学生的跨学科实践能力、团队协作能力和工程设计意识，关注学生在设计中展现的安全责任感。七、教学反思成功之处： - 跨学科融合自然：通过分工合作，让学生在真实任务中体会物理、数学、美术等学科的关联性，避免知识碎片化。 - AI 技术赋能有效：AI 软件的自动检测功能快速指出设计中的安全隐患，提升了方案优化效率，让学生直观认识到规范的重要性。 - 学生参与度高：分组分工明确，每个学生都有角色，增强了责任感和团队凝聚力。不足： - 时间紧张：部分小组因尺寸换算和 AI 软件操作不熟练，未能完成方案优化，需提前安排预习（如 AI 软件基础操作）。 - 跨学科深度不足：美术布局多停留在 “整齐” 层面，未深入结合美学原则；工程学安装标准的应用较表面。 - 评价维度可细化：如 “实用性” 可增加 “不同家庭成员需求（老人、儿童）的考虑”。改进方向： - 分层预习：为基础薄弱学生提供 “设计模板”（含基本元件位置），为能力较强学生增设 “智能电路”（如声控开关）挑战任务。 - 深化跨学科：邀请美术教师指导布局美学，引入 “人体工程学” 知识（如开关高度适合儿童和老人）。 - 延伸实践：将优秀方案提交给物业或家装公司，邀请专业人员点评，增强学生的成就感和社会参与感。八、该教学设计综合运用了多种教学方法，旨在通过跨学科实践活动，提升学生的综合能力和知识应用能力，具体包括以下几类：1.情境教学法通过展示 “家庭电路设计不合理导致安全隐患” 的案例（图片、视频），创设真实生活情境，引发学生对家庭电路设计重要性的思考，激发学习兴趣和探究欲望，使学生快速进入 “解决实际问题” 的学习状态。2.任务驱动法以 “为家庭电路做设计” 为核心任务，明确设计要求（包含电路组成、安全规范、跨学科融合等），引导学生围绕任务开展 “需求分析 — 方案设计 — 优化改进” 的全过程实践。通过任务分解（如分工负责物理电路、数学尺寸、美术布局等），让学生在完成任务的过程中主动整合知识、解决问题。3.小组合作学习法采用分组协作模式，明确小组成员分工（如 1 人负责电路连接、1 人负责尺寸换算、1 人负责布局美观等），强调沟通与协调。通过小组讨论、分工协作、共同优化方案，培养学生的团队协作能力、沟通能力和责任意识。4.跨学科整合教学法有机融合物理（电路原理、安全规范）、数学（比例换算、尺寸计算）、美术（布局美学）、工程学（安装标准）等多学科知识，引导学生在设计中综合运用各学科内容（如用数学比例尺绘制图纸、用美术原则优化布局），实现知识的跨学科迁移与应用。5.数字化工具辅助教学法借助 AI 家庭电路设计软件（模拟电路、检测隐患）、在线协作平台（分享方案）、多媒体课件（展示案例）等数字化工具，辅助学生完成设计、验证和优化过程。通过技术工具降低实践难度，提升设计的科学性和效率。6.评价反馈法采用多元评价方式：小组自评（反思创新点与不足）、小组互评（从安全、实用、美观等维度打分）、教师评价（结合 AI 报告重点评安全性和跨学科融合度）。通过及时反馈，帮助学生明确改进方向，强化对设计规范和跨学科实践要求的理解。这些教学方法相互配合，既突出了跨学科实践的核心要求，又注重学生自主探究、协作能力和创新思维的培养，符合新课标对 “跨学科实践” 主题的教学理念。主题及活动时间教师活动学生活动设计意图一、情境导入（5 分钟）1. 播放短视频：包含两个场景 ——①正确操作电器的安全画面；②因湿手碰插座、电线老化导致触电的事故片段（隐去血腥画面，侧重警示）。2. 提问： - 视频中哪些行为是安全的？哪些是危险的？ - 为什么人体会触电？触电会造成哪些危害？3. 展示一组数据：我国每年因触电伤亡人数约 8000 人，其中家庭用电事故占 60%，引出课题《安全用电》。1. 观看视频，对比安全与危险行为，如 “干燥手拔插头安全，湿手碰插座危险”。2. 小组讨论触电原因，结合生物知识推测 “人体是导体，电流通过人体会损伤器官”。用真实案例和数据引发学生重视，通过问题关联生物知识，为后续学习铺垫，激发安全意识。二、认识触电的原因与类型（10 分钟）1. 讲解触电本质：人体是导体（电阻约 1000Ω），当电流通过人体达到一定值（≥10mA）时，会造成伤害（肌肉痉挛、心脏骤停），结合欧姆定律I=U/R，说明电压越高（如 220V 家庭电路），电流越大，危害越严重。2. 演示实验：用 “人体触电模拟装置”（导体代替人体）演示： - 单线触电：模拟人站在地上接触火线，验电器指针偏转（有电流通过）。 - 双线触电：模拟人同时接触火线和零线，指针偏转角度更大（电流更大）。3. 用 AI 软件展示高压触电类型： - 高压电弧触电：人体靠近高压带电体时，空气被击穿形成电弧，电流通过人体。 - 跨步电压触电：高压电线落地后，地面形成电压梯度，人跨步行走时两脚间有电压差，电流通过人体。4. 提问：为什么小鸟站在高压线上不会触电？（引导分析 “小鸟两脚间电压极小”）1. 结合欧姆定律分析：220V 电压加在人体上，电流约 0.22A，远大于安全值，理解 “低压电也能致命”。2. 观察模拟实验，记录两种触电的电流差异，归纳 “双线触电更危险”。3. 操作 AI 软件，观察高压触电动画，讨论 “远离高压电” 的原因，解答 “小鸟不触电” 问题。通过实验和 AI 模拟，将抽象的触电原理具象化，结合欧姆定律和生物知识，让学生理解不同触电类型的危害，突破 “高压触电” 理解难点。三、安全用电的原则与常识（12 分钟）1. 提出问题：结合触电类型，我们应遵循哪些基本准则？2. 组织小组讨论，提供 “家庭用电场景卡”（如插座、电线、电器维修等），让学生列举安全做法。3. 总结安全用电原则： - 不接触低压带电体（如 220V 火线），不靠近高压带电体（如高压输电线路）。 - 日常注意：①电器外壳接地（三角插头作用）；②湿手不碰电器（水降低人体电阻）；③电线破损及时更换；④不私拉乱接电线。4. 展示保险丝和空气开关模型，讲解其作用：电流过大时自动切断电路（保险丝熔断、空气开关跳闸），用 AI 软件模拟 “过载时空气开关跳闸” 的过程。1. 分组讨论场景卡，列举安全行为，如 “插座破损要更换，不用铜丝代替保险丝”。2. 记录安全原则，结合化学知识分析 “橡胶手套、塑料外壳是绝缘体，可防触电”。3. 观察模型和 AI 模拟，理解 “保险丝和空气开关是家庭电路的‘保护神’”。通过讨论和跨学科知识（化学绝缘材料），让学生自主总结安全原则，结合模型和 AI 模拟，将理论转化为可操作的常识。四、触电急救与预防措施（10 分钟）1. 提问：万一有人触电，应如何急救？（强调 “先脱离电源，再救伤”）2. 演示正确急救步骤： - 切断电源（拔插头、拉闸）； - 用绝缘物（干燥木棒、塑料杆）挑开电线（演示时戴绝缘手套）； - 检查伤者意识，若心跳停止，立即拨打 120 并做心肺复苏（展示简化步骤动画，强调 “专业人员到场前不放弃”）。3. 用 AI 软件设置 “错误急救场景”（如徒手拉触电者、先抱人后断电），让学生判断并纠正。4. 讨论家庭预防措施：安装漏电保护器、定期检查电线、儿童远离插座（可使用保护盖）。1. 观看演示，记录急救步骤，对比 “用绝缘物挑电线” 和 “徒手拉人” 的区别，理解 “防止施救者触电” 的重要性。2. 操作 AI 软件，找出错误急救行为，如 “徒手接触触电者会导致两人都触电”。3. 小组设计 “家庭安全用电检查表”，包含 “电线是否老化、插座是否接地” 等项。通过演示和 AI 互动，让学生掌握急救核心（先断电、用绝缘物），避免错误操作，培养应急能力，将知识转化为家庭预防行动。五、跨学科拓展与课堂小结（8 分钟）1. 跨学科链接： - 法律：《电力法》规定 “严禁破坏电力设施，严禁私拉乱接电线”，讲解违规用电的法律后果。 - 生物：人体电阻受湿度影响（出汗时电阻减小），解释 “湿手触电更危险” 的原因（结合I=U/R）。2. 课堂小结： - 安全用电核心：“不接触、不靠近、会急救”。 - 强调：安全用电不仅是知识，更是习惯和责任。3. 布置作业： - 基础题：绘制 “家庭安全用电示意图”，标注危险区域和保护措施。 - 拓展题：采访电工师傅，了解社区安全用电隐患及预防方法，撰写 200 字报告。1. 结合法律知识认识 “安全用电是法定义务”，用生物 + 物理知识解释 “湿手触电风险高”。2. 梳理知识框架，将 “安全原则”“急救步骤”“预防措施” 串联成体系。3. 记录作业，明确基础题巩固知识，拓展题联系社会实际。通过法律和生物知识深化理解，小结构建知识体系，作业设计兼顾基础与实践，培养社会责任感。主题及活动时间教师活动学生活动设计意图一、情境导入（5 分钟）1. 播放视频：家庭中突然停电，电工检修时展示的家庭电路箱（含电能表、开关等），恢复供电后各用电器正常工作。2. 提问： - 电工检修的是什么装置？家庭电路中哪些部件保证了用电器正常工作？ - 为什么台灯和冰箱可以同时工作，互不影响？3. 引出课题：家庭电路的基本组成及各部分的作用。1. 观看视频，结合生活经验讨论，列举家庭中常见的用电设备（如插座、开关）。2. 猜想家庭电路的组成，提出疑问：“电路中哪些部件能保护用电安全？”从生活场景切入，通过真实问题激发探究兴趣，建立家庭电路与生活的联系。二、家庭电路的组成及作用（15 分钟）1. 展示家庭电路整体模型（含进户线到用电器的完整路径），提问：“家庭电路由哪些部分组成？”2. 结合模型逐一讲解： - 进户线：火线（L，220V）和零线（N，与大地相连，电压 0V），用验电盒演示两者的电压差。 - 电能表：测量家庭消耗的电能（单位 kW・h），强调 “串联在干路” 的连接特点。 - 总开关：控制整个电路的通断（维修时切断电源），展示闸刀开关和空气开关的实物。 - 保险装置：保险丝（电阻率大、熔点低的铅锑合金）或空气开关，电流过大时自动切断电路（用 AI 软件模拟 “过载时空气开关跳闸” 过程）。 - 用电器和插座：用电器（如灯泡）和插座均并联在电路中，解释 “并联能保证各用电器电压均为 220V，独立工作”。3. 分组观察模型，填写 “家庭电路组成及作用” 表格。1. 观察模型，记录各组成部分名称，结合教师讲解理解作用（如 “电能表记录用电量，和电费有关”）。2. 用 AI 软件观察保险装置的工作过程，讨论 “为什么保险丝不能用铜丝代替”（铜丝熔点高，电流过大时不熔断，起不到保护作用）。3. 分析 “并联连接” 的优势：一个用电器关闭，其他仍能工作（如关闭台灯，冰箱继续运行）。通过模型、实物和 AI 模拟，将抽象的电路组成具象化，帮助学生理解各部件的功能及连接特点，突破 “保险装置作用” 和 “并联连接” 的难点。三、火线与零线的辨别（10 分钟）1. 提出问题：如何区分火线和零线？为什么需要区分？2. 介绍试电笔： - 构造：笔尖金属体、氖管、电阻、笔尾金属体。 - 原理：笔尖接触火线时，电流经笔尖→氖管→电阻→笔尾→人体→大地，形成回路，氖管发光；接触零线时无电流，氖管不发光。 - 正确使用方法：手触笔尾金属体，笔尖接触被测导线（演示错误握法：手不触笔尾，氖管不发光）。3. 分组实验：用试电笔辨别验电盒中的火线和零线，记录现象。4. 用 AI 软件模拟 “试电笔错误使用” 场景（如手触笔尖金属体），提示触电风险。1. 观察试电笔构造，理解 “电阻的作用是减小电流，保护人体”（结合欧姆定律I=U/R，电阻大则电流小）。2. 动手实验，正确握笔辨别火线（氖管发光）和零线（不发光），记录操作要点。3. 讨论 AI 模拟的错误操作危害，强化 “规范使用试电笔” 的安全意识。通过实验和原理讲解，让学生掌握试电笔的使用方法，结合欧姆定律理解其安全设计，培养安全操作意识。四、家庭电路的连接方式（10 分钟）1. 提出问题：用电器和插座应如何连接在电路中？为什么？2. 演示实验： - 将两个灯泡串联在 220V 模拟电路中，观察 “亮度暗且相互影响”；改为并联，观察 “亮度正常，开关独立控制”。 - 展示插座的连接：火线、零线分别接入插座的对应接线柱（左零右火上接地），用三线插头模型演示 “接地脚与用电器金属外壳相连，防漏电触电”。3. 用 AI 软件生成 “错误连接图”（如插座串联、接地脚未连接），让学生找出错误并修正。4. 小组讨论：“为什么卫生间的插座要安装防溅盒？”（联系生活中的安全细节）1. 对比串、并联实验的现象，归纳 “用电器必须并联” 的结论（电压 220V，独立工作）。2. 观察插座接线，记忆 “左零右火上接地” 的规范，理解 “接地能将漏电电流导入大地，保护人体”。3. 修正 AI 软件中的错误连接，分析 “插座串联会导致用电器电压不足” 的危害。通过实验对比和纠错练习，让学生理解家庭电路的连接规范，结合安全细节培养严谨的科学态度。五、跨学科拓展与安全提示（3 分钟）1. 跨学科联系： - 生物学：人体电阻约 1000Ω，若火线与人体接触，220V 电压产生的电流约 0.22A，远大于安全电流（10mA），解释 “接地和保险装置是双重保护”。 - 电工规范：导线颜色区分（火线通常为红 / 黄 / 绿色，零线为蓝色，地线为黄绿双色），避免接线错误。2. 安全提示：定期检查电线绝缘层、不私拉乱接插座、湿手不碰用电器。1. 结合生物知识和欧姆定律，计算 220V 电压下的人体电流，理解 “安全保护的必要性”。2. 记录电工规范和安全提示，计划回家后观察自家电路的导线颜色和插座接地情况。通过跨学科知识整合，深化对家庭电路安全性的理解，将知识转化为生活中的安全意识。六、课堂小结与作业（2 分钟）1. 引导总结：家庭电路的组成（进户线→电能表→总开关→保险装置→用电器 / 插座）、连接特点（并联）、安全要点（试电笔使用、保险装置作用）。2. 布置作业： - 基础题：绘制家庭电路的组成示意图，标注各部分名称及作用。 - 拓展题：观察自家的电能表、保险装置和插座，记录是否符合安全规范，提出改进建议。1. 绘制思维导图，梳理家庭电路的组成和安全要点，强化知识体系。 - 完成作业，基础题巩固知识，拓展题培养观察和应用能力。通过小结和分层作业，巩固课堂知识，促进学生将所学应用于实际生活，培养社会责任感。主题及活动时间教师活动学生活动设计意图一、情境导入（5 分钟）1. 展示案例：某家庭因电路设计不合理（如插座过少、导线过载）导致用电不便甚至安全隐患（如跳闸、短路）的图片和视频。2. 提问： - 一个合理的家庭电路设计应考虑哪些因素？ - 如何结合多学科知识设计出安全、实用又美观的家庭电路？3. 明确任务：分组为给定户型设计家庭电路方案。1. 观察案例，讨论不合理设计的问题所在（如 “插座位置不合理，使用插线板易过载”）。2. 小组交流，初步列举设计需考虑的因素（安全、够用、好看等），激发设计兴趣。从实际问题出发，引发学生对家庭电路设计的思考，明确跨学科实践的必要性，为任务开展铺垫。二、知识回顾与跨学科链接（8 分钟）1. 引导回顾： - 物理：家庭电路组成（进户线、电能表等）、连接方式（用电器并联）、安全规范（火线零线区分、保险装置作用）。 - 数学：比例尺换算（如 1:50 户型图中，1cm 代表实际 50cm）。 - 美术：布局原则（功能分区明确，如客厅、卧室插座分布合理）。 - 工程学：元件安装标准（如插座离地 30cm，开关离地 1.3m）。2. 展示 AI 设计软件界面，演示基础操作（绘制导线、添加元件、检测安全距离）。1. 小组合作，梳理各学科知识与电路设计的关联，填写 “知识关联表”。2. 熟悉 AI 软件操作，尝试在软件中添加简单元件（如插座、开关）。激活多学科知识储备，建立知识与设计任务的联系，为设计方案提供理论支撑；AI 软件教学降低后续设计难度。三、家庭电路方案设计（15 分钟）1. 明确设计要求： - 包含必要元件：进户线、电能表、总开关、保险装置、至少 5 个插座、3 个照明灯具及对应开关。 - 符合规范：用电器并联、开关接火线、插座 “左零右火上接地”、安全距离达标（如插座距水源≥50cm）。 - 体现跨学科：用数学比例尺绘制、美术布局美观、标注实际尺寸。2. 分组设计： - 分工：1 人负责电路连接（物理）、1 人负责尺寸测量与换算（数学）、1 人负责布局与美观（美术）、1 人记录与协调。 - 步骤：①分析户型图功能分区；②确定元件位置；③绘制电路图（手绘 + AI 软件辅助）；④标注尺寸和安全说明。3. 教师巡视指导，重点解决： - 电路连接错误（如串联用电器）。 - 尺寸换算错误（如比例混淆）。 - 布局不合理（如插座过于集中）。1. 小组讨论户型图功能分区（如客厅、卧室、厨房），结合家庭生活习惯确定元件需求（如厨房多设插座）。2. 按分工协作，绘制初步设计方案，用 AI 软件检测电路连接是否正确。3. 针对教师提出的问题修改方案，如将串联的插座改为并联。通过分工合作，让学生在实践中整合多学科知识，培养团队协作和问题解决能力；AI 软件辅助减少低级错误，提升设计效率。四、方案优化与安全验证（10 分钟）1. AI 模拟验证： - 各小组上传设计方案至 AI 软件，软件自动检测：①电路连接是否正确；②是否存在安全隐患（如过载、距离不足）；③元件布局合理性（如空间利用率）。 - 生成 “优化建议报告”（如 “厨房插座数量不足，建议增加 2 个”“某插座距水槽过近，建议移位”）。2. 小组讨论：根据 AI 报告和其他小组建议，进一步优化方案，重点解决安全隐患和实用性问题。3. 跨学科论证： - 物理：检查保险装置规格是否匹配用电器总功率。 - 数学：复核尺寸换算，确保实际可安装。 - 美术：评估布局是否均衡，有无视觉冲突。1. 分析 AI 报告，讨论安全隐患的解决方法（如增加插座间距、调整开关位置）。2. 重新计算用电器总功率，选择合适规格的保险装置（如总功率 5000W，选择≥25A 的空气开关）。3. 优化布局，使设计既安全又美观（如将灯具对称分布）。通过 AI 技术客观评估设计方案，让学生认识到自身不足；跨学科论证确保设计的科学性和可行性，培养严谨态度。五、成果展示与评价（7 分钟）1. 成果展示：每组派代表用 2 分钟介绍方案，重点说明： - 跨学科知识的运用（如 “用数学比例确保尺寸准确，美术布局使空间更美观”）。 - 安全设计亮点（如 “总开关旁增设漏电保护器”）。 - 优化前后的对比（如解决了哪些问题）。2. 多元评价： - 自评：小组总结设计中的创新点和不足。 - 互评：其他小组从 “安全、实用、美观、跨学科”4 个维度打分（1-5 分）。 - 教师评：结合 AI 报告，重点评价安全性和跨学科融合度，评选 “最佳设计方案”。1. 小组代表展示方案，演示 AI 模拟的电流路径，说明安全设计细节。2. 认真聆听其他小组方案，客观评分并提出建议（如 “建议在卧室增设 USB 插座，更实用”）。3. 记录评价结果，反思自身方案的改进空间。通过展示和评价，让学生体验成果输出的成就感，在互评中学习他人优点，培养批判性思维和表达能力。
