18.4 焦耳定律课件(有答案)-2025-2026学年物理人教版九年级全一册

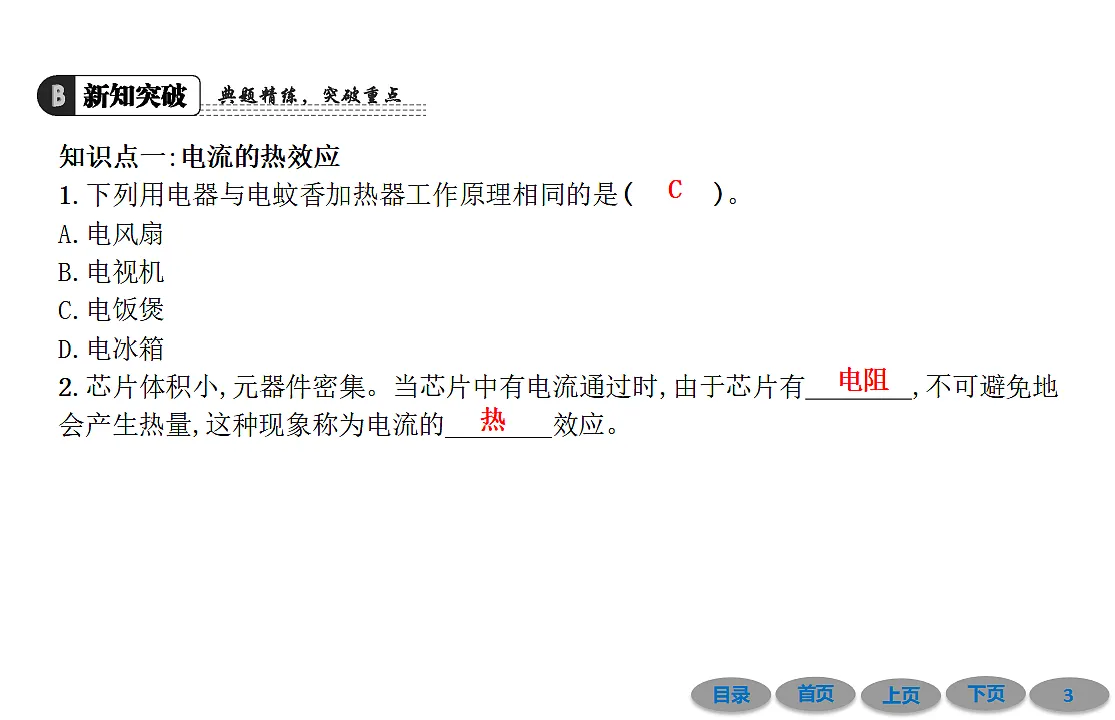

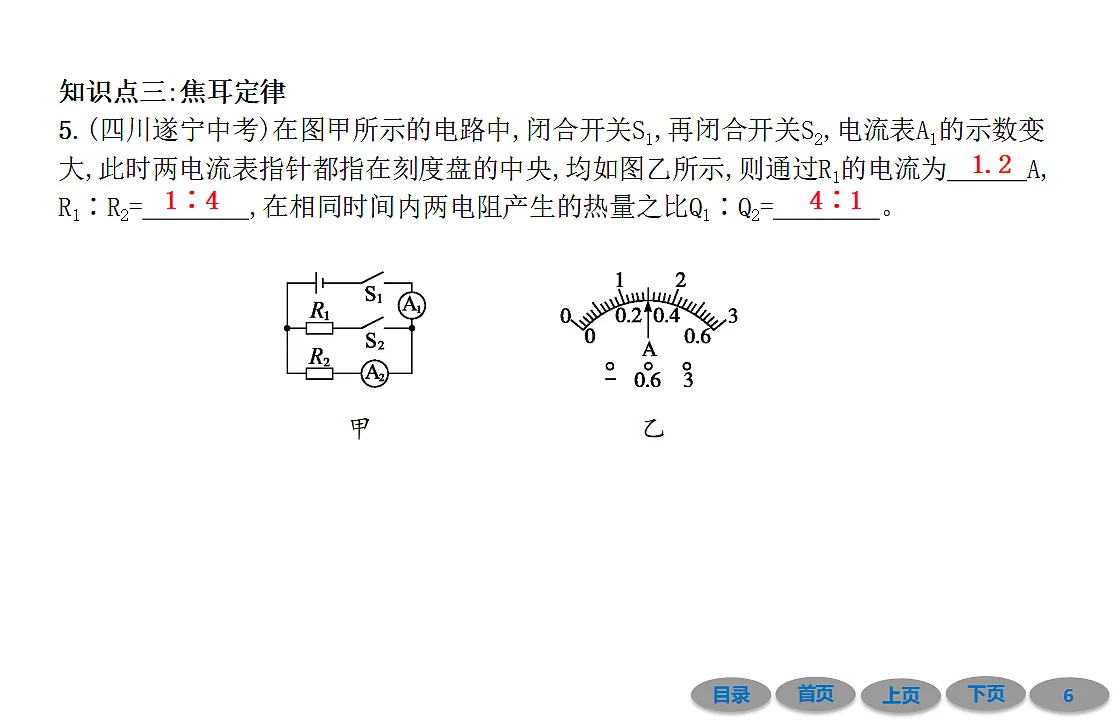

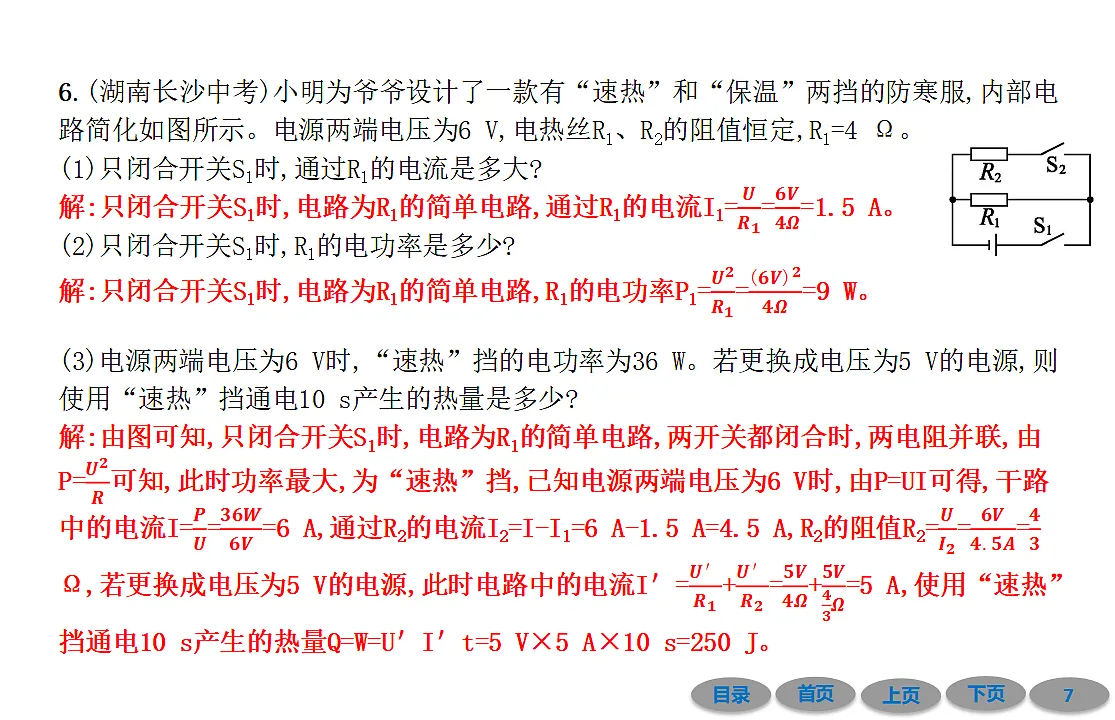

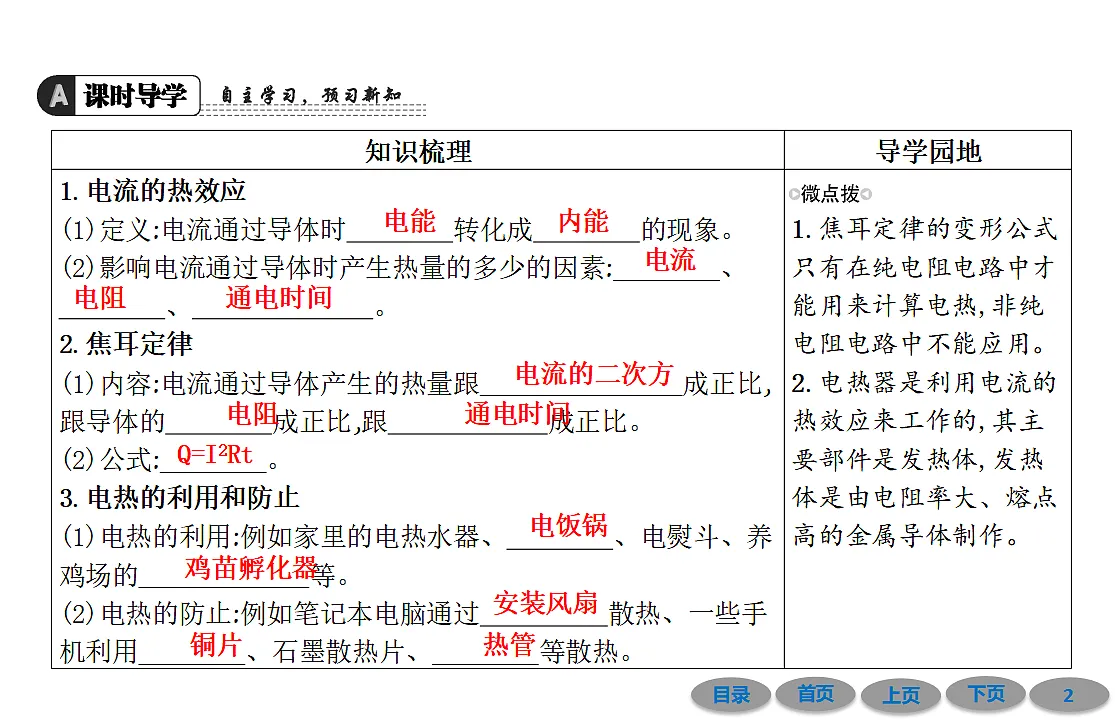

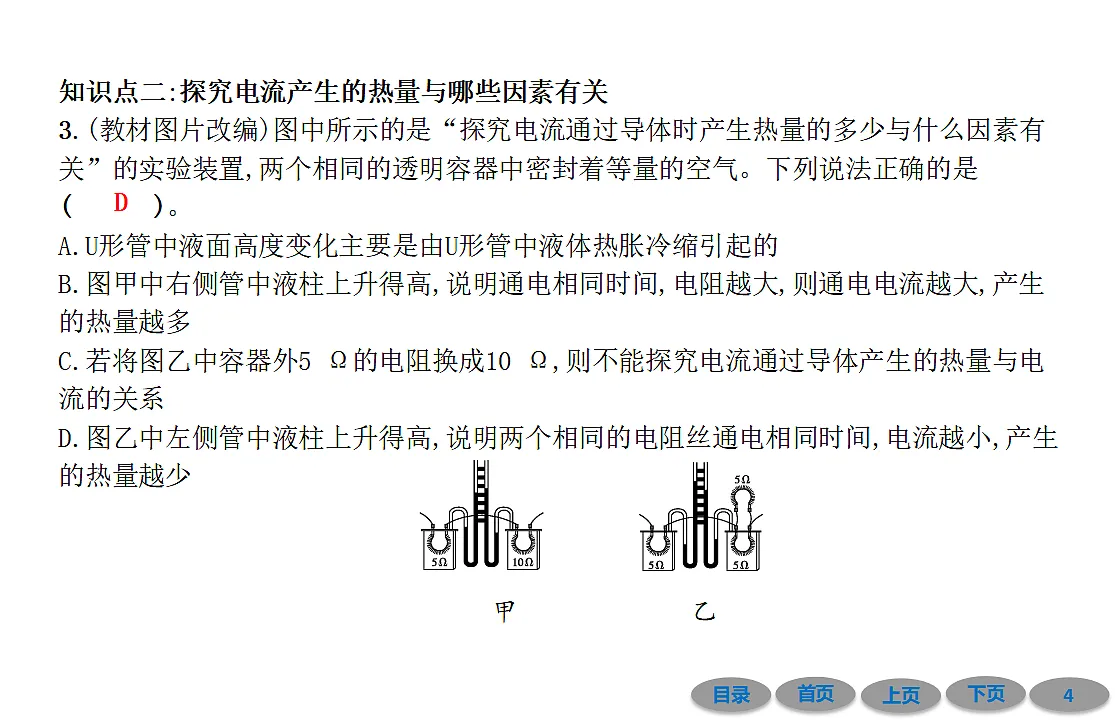

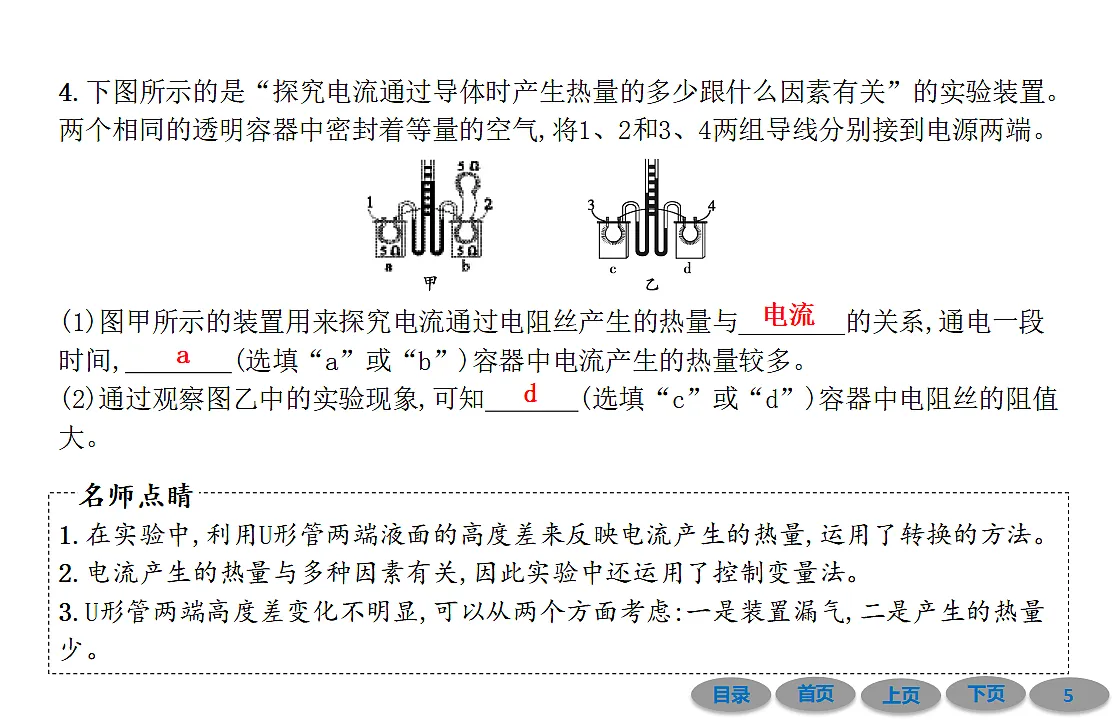

第4节　焦耳定律电能内能电流电阻通电时间电流的二次方电阻通电时间Q=I2Rt电饭锅鸡苗孵化器安装风扇铜片热管知识点一:电流的热效应1.下列用电器与电蚊香加热器工作原理相同的是( )。A.电风扇B.电视机C.电饭煲D.电冰箱2.芯片体积小,元器件密集。当芯片中有电流通过时,由于芯片有　　　　,不可避免地会产生热量,这种现象称为电流的　　　　效应。 C电阻热知识点二:探究电流产生的热量与哪些因素有关3.(教材图片改编)图中所示的是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置,两个相同的透明容器中密封着等量的空气。下列说法正确的是( )。A.U形管中液面高度变化主要是由U形管中液体热胀冷缩引起的B.图甲中右侧管中液柱上升得高,说明通电相同时间,电阻越大,则通电电流越大,产生的热量越多C.若将图乙中容器外5 Ω的电阻换成10 Ω,则不能探究电流通过导体产生的热量与电流的关系D.图乙中左侧管中液柱上升得高,说明两个相同的电阻丝通电相同时间,电流越小,产生的热量越少甲　 　乙D4.下图所示的是“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置。两个相同的透明容器中密封着等量的空气,将1、2和3、4两组导线分别接到电源两端。(1)图甲所示的装置用来探究电流通过电阻丝产生的热量与　　　　的关系,通电一段时间,　　　　(选填“a”或“b”)容器中电流产生的热量较多。 (2)通过观察图乙中的实验现象,可知　　　 (选填“c”或“d”)容器中电阻丝的阻值大。 1.在实验中,利用U形管两端液面的高度差来反映电流产生的热量,运用了转换的方法。2.电流产生的热量与多种因素有关,因此实验中还运用了控制变量法。3.U形管两端高度差变化不明显,可以从两个方面考虑:一是装置漏气,二是产生的热量少。电流ad知识点三:焦耳定律5.(四川遂宁中考)在图甲所示的电路中,闭合开关S1,再闭合开关S2,电流表A1的示数变大,此时两电流表指针都指在刻度盘的中央,均如图乙所示,则通过R1的电流为　　　A, R1∶R2=　　　　,在相同时间内两电阻产生的热量之比Q1∶Q2=　　　　。 甲　 　乙1.21∶44∶16.(湖南长沙中考)小明为爷爷设计了一款有“速热”和“保温”两挡的防寒服,内部电路简化如图所示。电源两端电压为6 V,电热丝R1、R2的阻值恒定,R1=4 Ω。(1)只闭合开关S1时,通过R1的电流是多大?(2)只闭合开关S1时,R1的电功率是多少?(3)电源两端电压为6 V时,“速热”挡的电功率为36 W。若更换成电压为5 V的电源,则使用“速热”挡通电10 s产生的热量是多少?    知识点四:电热的利用和防止7.下列家用电器中,属于利用电热的是( )。A.抽油烟机B.电视机C.电饭煲D.电风扇8.下列属于防止电流热效应产生危害的是( )。A.养鸡场使用电热孵化器孵小鸡B.家里使用电热水壶烧水C.小明的妈妈用电熨斗熨衣服D.电脑温度过高时,风扇会及时启动,给电脑降温CD【基础达标练】1.小明发现当给家中的电灯通电后,灯丝热得发光,而与灯泡串联的导线温度几乎感觉不到变化。对这一现象的解释正确的是( )。A.通过灯丝的电流大些B.电流在导线中不发生热效应C.制成灯丝的材料电阻较小D.导线和灯丝中的电流相同,但灯丝电阻更大2.甲、乙两个电热器的电阻之比为5∶4,通电相同时间产生的热量之比为5∶1,则通过甲、乙的电流之比为( )。A.4∶1B.1∶4C.2∶1D.1∶2DC3.常用的一款干手器的铭牌上标有“220 V　1 000 W”的字样,它在工作时,电动机转动的同时还可以吹出热风。下列说法正确的是( )。A.干手器的额定功率越大,表示其消耗的电能越多B.使用1 min产生60 000 J的热量C.在使用干手器时,电能转化为内能和机械能D.干手器的电动机和电热丝一定是串联的4.把一个标有“10 V　3 W”的小灯泡和定值电阻R串联后接在电压为12 V的电源上(如图所示),小灯泡恰能正常工作。该电路工作10 s,定值电阻产生的热量是( )。A.60 JB.36 JC.30 JD.6 JCD5.(实践活动)小明做了“电池+口香糖锡纸=取火工具”的实验:取口香糖的锡纸剪成条状,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,很快发现纸条中间处开始冒烟,起火苗,如图所示。这是因为锡是　　　　(选填“导体”或“绝缘体”),将它的两端直接连接电池正负极,就会造成　　　　。根据电学中的　　　　定律,此时电流通过锡纸时迅速产生大量热量,温度上升使锡纸燃烧。 导体短路焦耳6.(四川成都中考)小明想设计一个有“低温”“中温”和“高温”三个挡位的电加热器,其电路图如图所示,电源电压为220 V,R1、R2是电热丝,开关S接触相邻的两个触点。他准备了三根电热丝,R1=242 Ω,另外两根电热丝的阻值分别是121 Ω和242 Ω,R2该选取阻值为　　　　Ω的电热丝。开关S接触“1”“2”两个触点时,通电1 min,电流产生的热量是　　　　 J。 1211.2×104【思维拓展练】7.(多选)灯泡L标有“2.5 V”字样,它的电阻随电压变化的关系图像如图甲所示。将该灯泡L和电阻R0接入电源电压恒为3 V的电路中(如图乙所示),闭合开关S,灯泡L恰好正常发光。下列说法正确的是( )。A.闭合开关S,灯泡L的电阻为10 ΩB.闭合开关S,10 s内电阻R0产生的热量为6.25 JC.R0的电阻值为2 ΩD.灯泡L的额定功率为0.625 W甲　　 乙ACD
