人教版初中物理九年级全册 18.4 焦耳定律（2）多档问题 课件

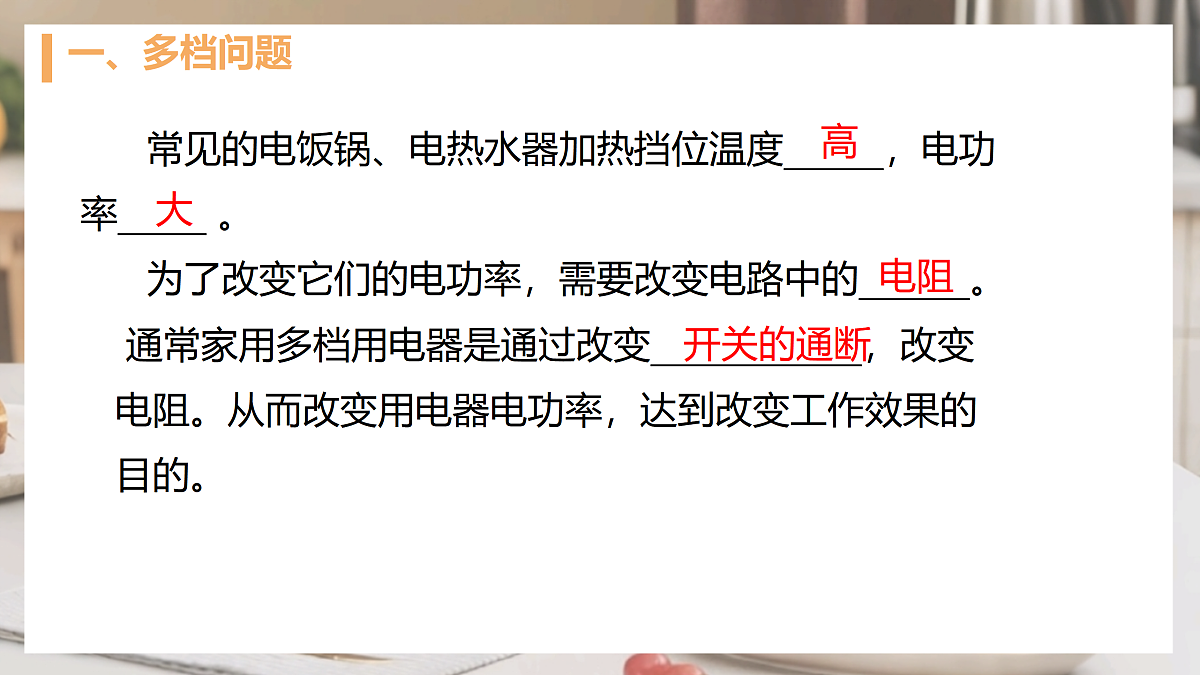

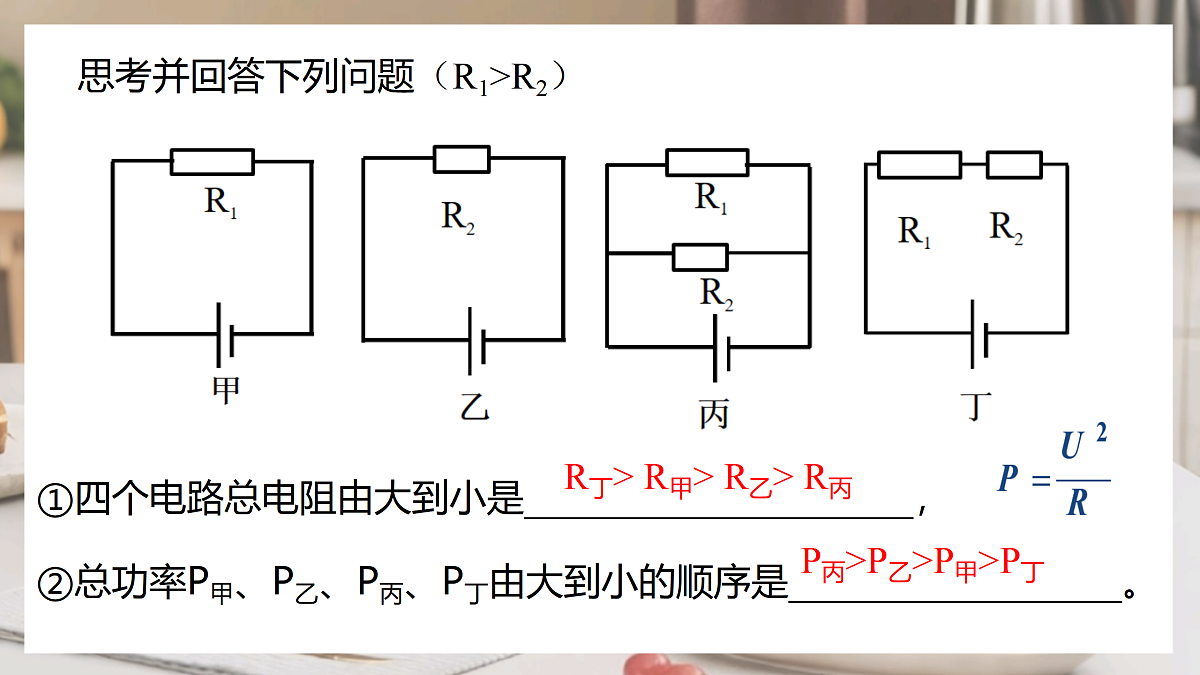

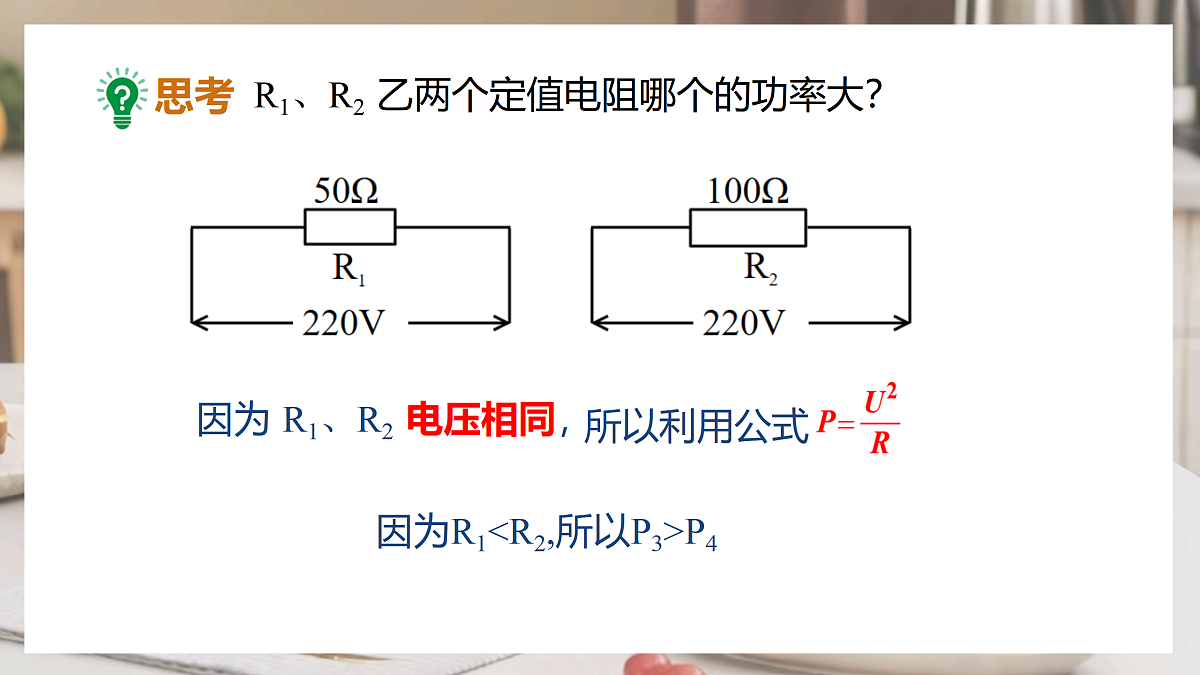

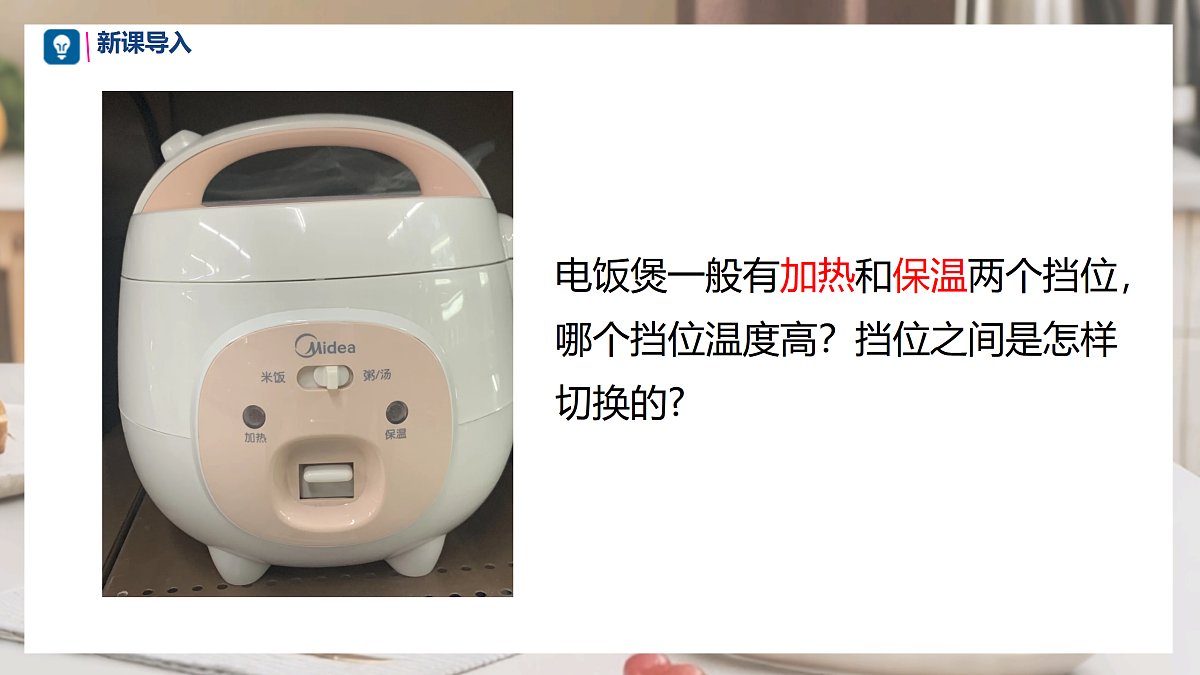

焦耳定律第二课时多 挡 问 题电饭煲一般有加热和保温两个挡位，哪个挡位温度高？挡位之间是怎样切换的?所以利用公式 R2因为 R1、R2 电压相同，因为R1P4①四个电路总电阻由大到小是 ，②总功率P甲、P乙、P丙、P丁由大到小的顺序是 。P丙>P乙>P甲>P丁R丁> R甲> R乙> R丙思考并回答下列问题（R1>R2）通常家用多档用电器是通过改变 ，改变电阻。从而改变用电器电功率，达到改变工作效果的目的。 常见的电饭锅、电热水器加热挡位温度 ，电功率 。 为了改变它们的电功率，需要改变电路中的 。开关的通断电阻高大U总=220V，R总 越小时，电功率越 ， 挡位U总=220V，R总 越大时，电功率越 ， 挡位大小加热/高温保温/低温小结：1、图1是电热器电路图，请你判断它们的档位，选填“加热”或是 “保温”(R1和R2均为电热丝):S1闭合S2断开: 档位S1闭合S2闭合: 档位保温加热加热保温1、如图所示电路是某电饭锅的内部简化电路图，有1000W加热和40W保温两挡功率可切换。求：（1）若开关S接a，电饭锅处于 挡；（2）电饭锅处于保温挡工作5min时产生的热量是 J；（3）R1的阻值是 Ω。加热1200048.42、如图甲所示是一家用电暖器，有“高温”“低温”两挡，铭牌见下表(高温挡功率未标出)，图乙为其简化的电路原理图，开关S断开时，电暖器处于低温挡。(已知R2＝44Ω)请完成下列问题：(1)R1的电阻是多少？(2)高温挡时的功率是多大？（1）开关S断开时，电暖器处于低温挡。（2）开关S闭合，两电阻并联，电暖器处于高温挡。P=P1+P2=220W＋1100W=1320W3、小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化路图，开关S1可分别与触点a、b接触.已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变.请分析和解答以下问题：（1）当开关S1置于b端、S2断开时，电烤箱处于什么挡位？简述理由。（2）电烤箱在中挡位工作时，消耗的电功率是多少？（3）电烤箱在高挡位工作时，对食物加热6min，消耗的电能为多少？（2）当开关S1置于b端、S2闭合时为中挡位，电烤箱消耗的电功率：（3）当S1置于a端，S2闭合时，电烤箱在高挡位，电阻R1与R2并联，电烤箱消耗的总功率：W总=P总t=1.5×103W×6×60s=5.4×105J
