人教版初中物理九年级全册 19.2 家庭电路的基本组成 课件

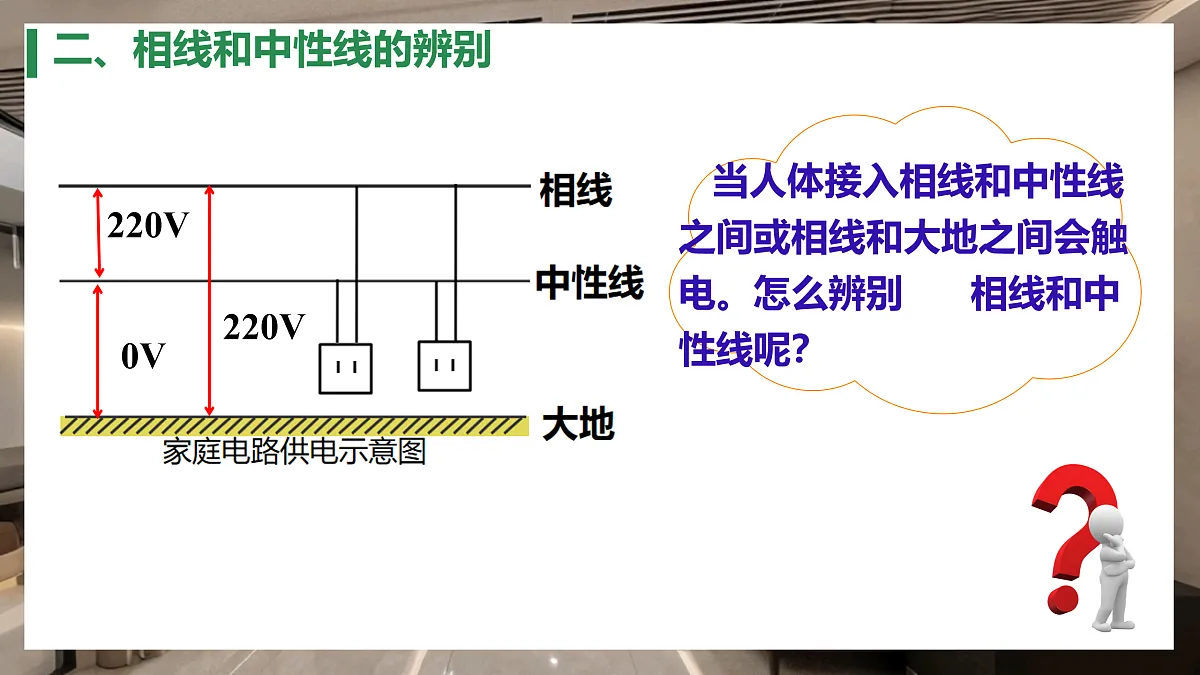

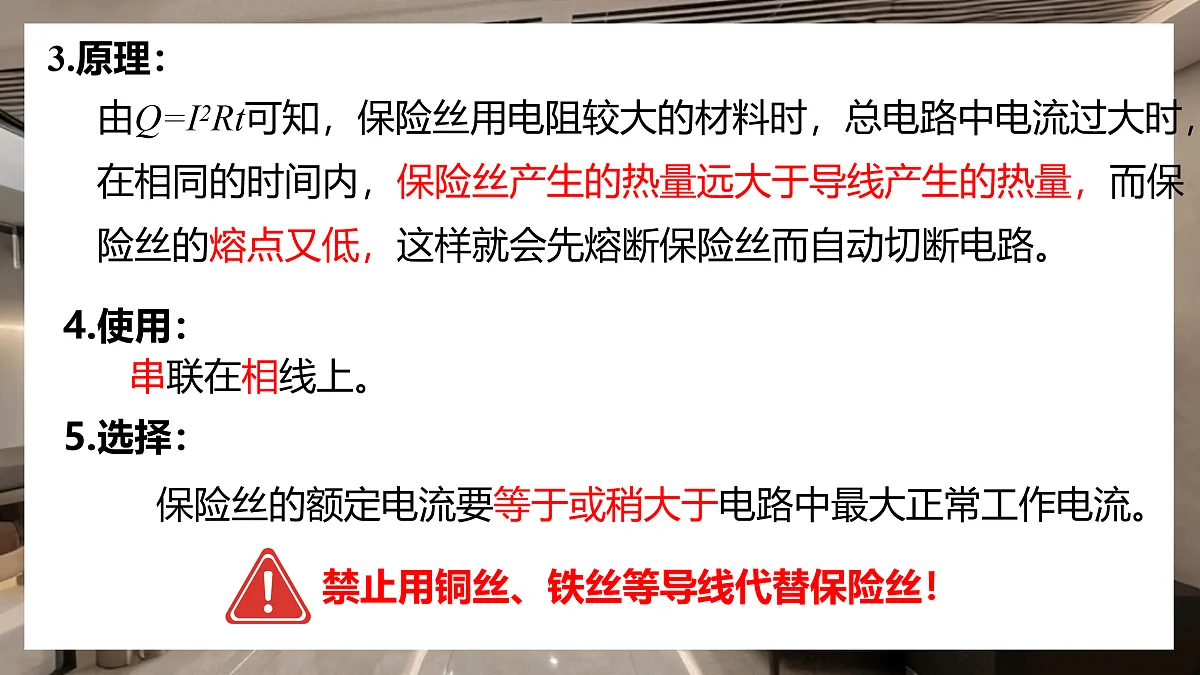

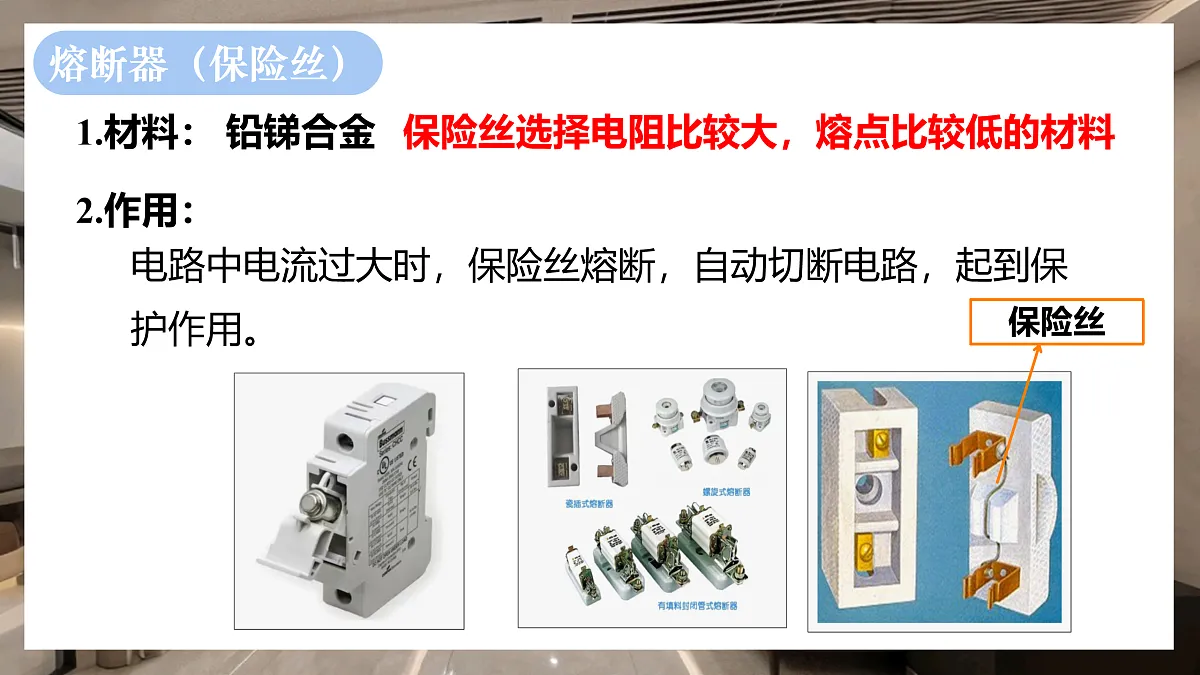

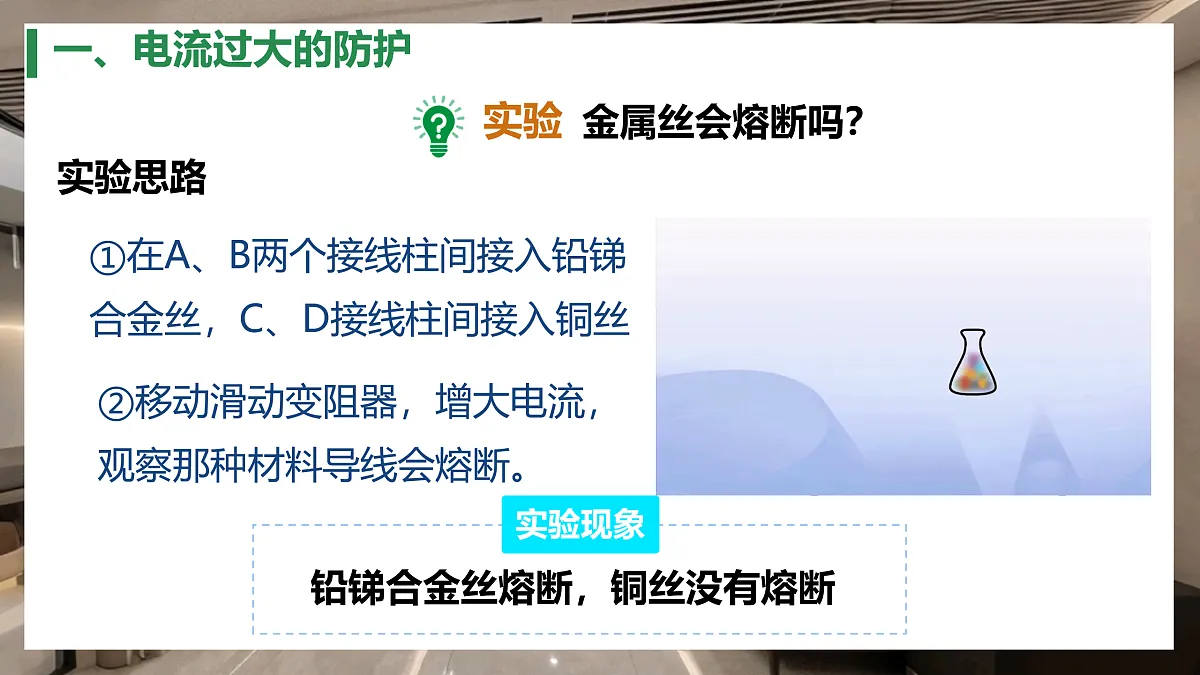

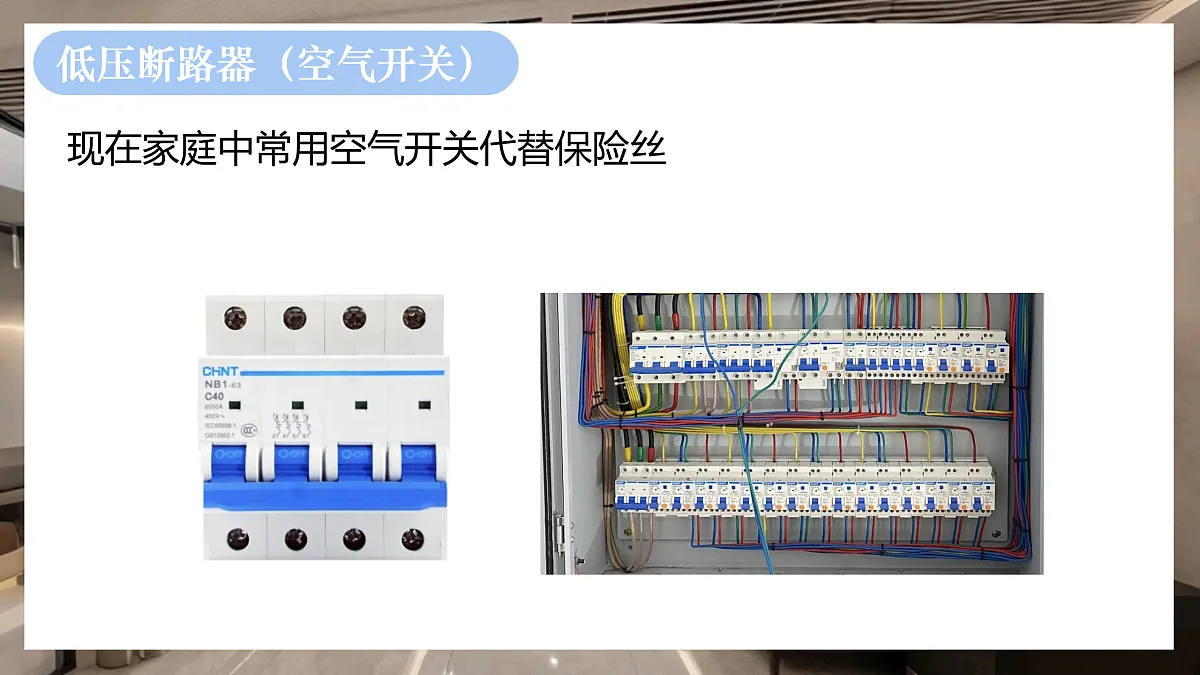

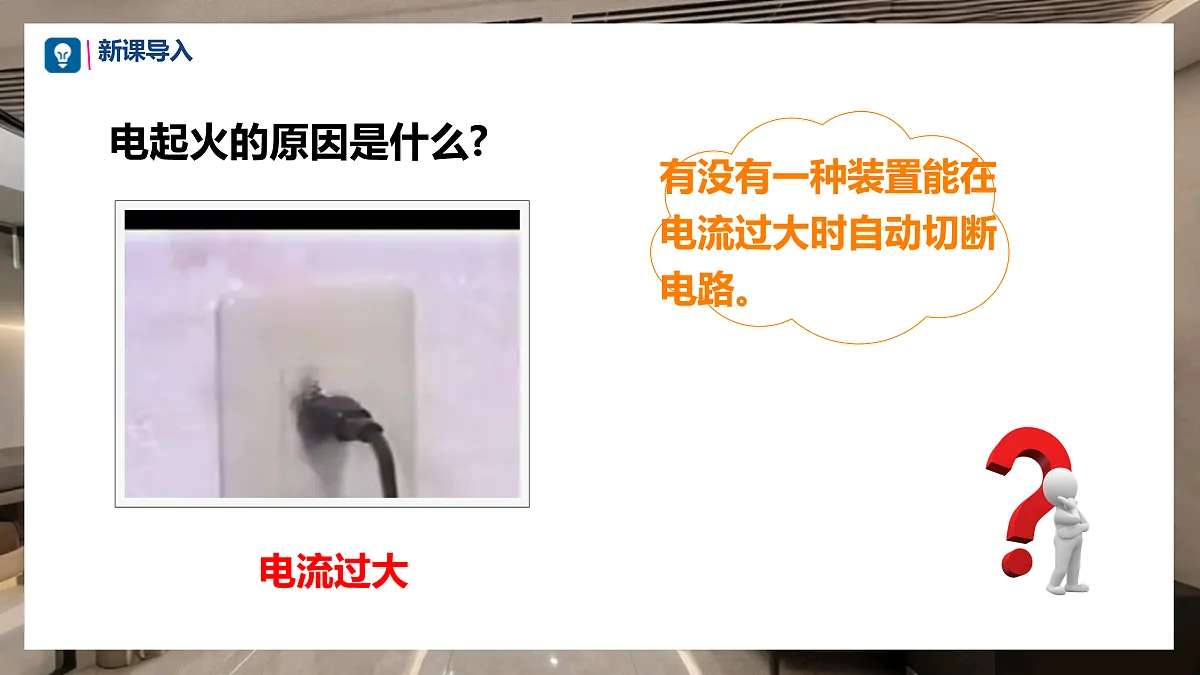

家庭电路的基本组成电起火的原因是什么?电流过大实验思路①在A、B两个接线柱间接入铅锑合金丝，C、D接线柱间接入铜丝②移动滑动变阻器，增大电流，观察那种材料导线会熔断。启示：可以在电路中接入一小段比导线容易熔断的铅锑合金丝，当电流过大时，还没发生火灾前，切断电路。1.材料：　保险丝选择电阻比较大，熔点比较低的材料2.作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 铅锑合金熔断器（保险丝）1.材料：3.原理：由Q=I2Rt可知，保险丝用电阻较大的材料时，总电路中电流过大时，在相同的时间内，保险丝产生的热量远大于导线产生的热量，而保险丝的熔点又低，这样就会先熔断保险丝而自动切断电路。4.使用：5.选择：保险丝的额定电流要等于或稍大于电路中最大正常工作电流。串联在相线上。现在家庭中常用空气开关代替保险丝低压断路器（空气开关）220V220V0V试电笔（1）作用：辨别相线和中性线金属笔卡笔尖金属弹簧氖管电阻（2）结构：氖管：氖管中充有稀有气体，两端是金属电极，通电时，只需要很小的电流，氖管就会发出红光电阻：电阻很大，约一百万欧姆（2）使用方法：使用时，要用手按住笔尾笔卡，笔尖接触电线，如果氖管发光，表明接触的是 ，如果氖管不发光，表明接触的是 。笔尖闭合回路相线中性线构不成回路会触电其他测电笔灯泡怎么还有电？我没电了，可以维修了控制用电器的开关要连接在相线和用电器之间。两孔插座三孔插座三脚插头两脚插头（地线）（EP）（N）（L）相线中性线保护线三脚插头和三孔插座“①”脚是与用电器的金属外壳接通的作用： 把金属外壳与大地连接起来。万一用电器内部相线绝缘皮破损，使金属外壳与相线接通而带电，电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。漏电保护器 漏电保护器也是一种断路器。在出现漏电情况时，它会迅速切断电路。 如果站在地上的人不小心接触了相线，电流经过人体流入大地，漏电保护器也会迅速切断电路，对人身起到保护作用。作用：空气开关和漏电保护器有什么区别空气开关： 当电路中的电流过大时切断电路漏电保护器：不小心接触了相线，电流经过人体流入大地，会迅速切断电路，进户线作用：为用户提供电能。进户线进户线作用：测量家庭电路消耗的电能。安装：家庭电路各组成部分及安装电能表(最前面)串联在干路上。总开关(含保险装置)作用：安装：串联在干路上。电流过大时自动切断电路。触电时时自动切断电路。切断电路，与外部输电线分离总开关根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电。配电箱设计了照明、插座、空调三条分支回路，它们之间互不影响。①各用电器（插座）要________在电路中。②控制用电器的开关要________接在______线和用电器之间。 ③三孔插座的上方孔必须与 　 （选填“相线”或“中性线”或“保护线”）接通。并联串联相保护线1、在家庭电路中，用电器、插座及开关的连接方法是：2、如图是试电笔的结构及使用方法，下列说法中正确的是（ ） A．试电笔可以判断物体是带正电还是带负电 B．若氖管发光，说明人体成为了电流的通路 C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体 D．在两种使用试电笔的方法中，甲是正确的，乙是错误的B3、家庭电路中保险丝断了，以下原因不可能的（ ） A.家庭中用电器的功率过大 B.拉线开关中的两根导线头相碰C.保险丝的规格不合适，熔断电流太小D.插头中的两根导线头相碰 A4、请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中。5、观察这个三角插头，它的三只脚哪只更长，为什么要这样设计？中间的插头做得比较长。这个插头是接保护线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入保护线或最后离开保护线，最大限度保证人身安全。6、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）A.停电了 B.进户的相线断了 C.相线与中性线相碰了 D.中性线断了D 相线中性线 S a b c d S闭合时，abcd四点中发光的是 . S闭合时，以灯L为界，相线一侧发光，中性线一侧不发光拓展：家庭电路故障cd(一)断路 相线 中性线 S a b c d S断开时，abcd四点中发光的是 .S断开时，以开关S为界，相线一侧发光，中性线一侧不发光d 相线中性线 S a bc d S闭合时，若a点左侧断路，发光的点是________相线中性线 S a bc d a bc d abcd S断开时，若a点左侧断路，发光的点是________d相线中性线 Sa bcde fgh闭合S，灯泡不亮，插座左右两孔都发光，则电路故障是 。 Sabcde f a点左侧中性线断路1．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入 插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ） A．中性线上保险丝烧断 B．相线上保险丝烧断 C．灯丝烧断 D．插座短路A1.在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡L0，如图所示，闭合总开关，发现灯泡正常发光。由此判断（ ）A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题B（二）短路2．小文看书前将台灯插头插入了插座，闭合台灯开关时，家里电灯突然全部熄灭，经检查保险丝烧断。造成这一现象的原因应该是（ ）A．开关发生了短路B．插座发生了短路C．插头发生了短路D．灯座发生了短路D
