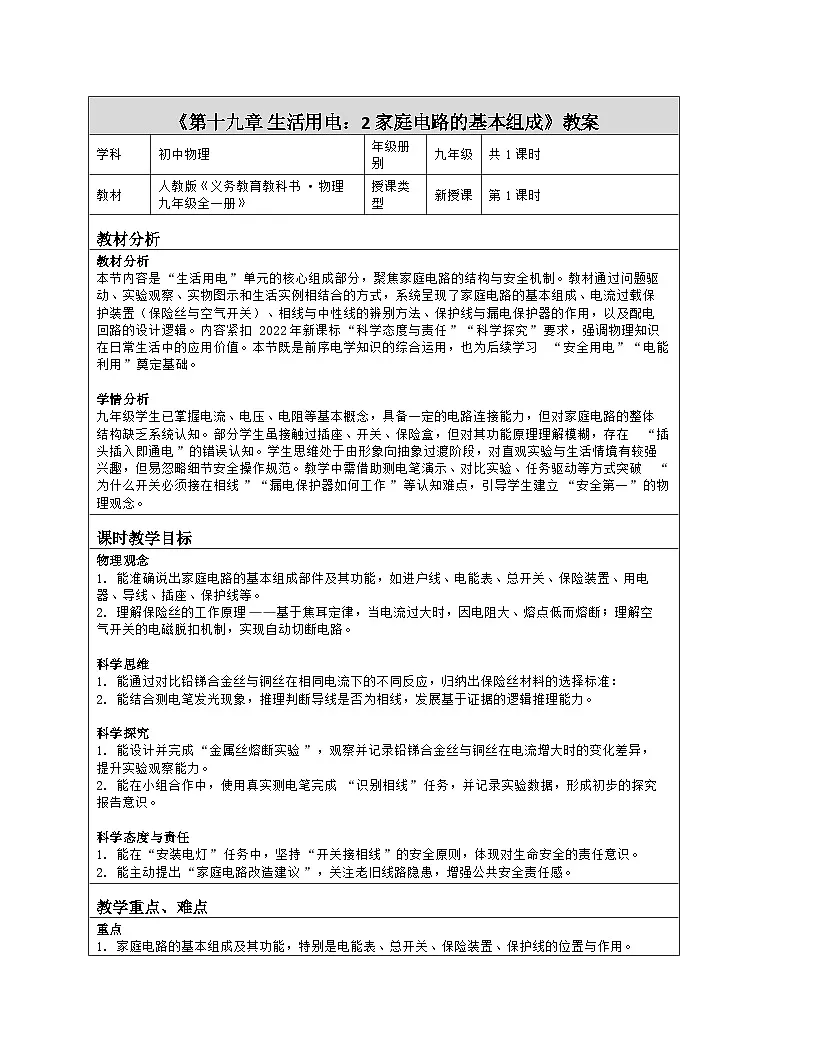

学科
初中物理
年级册别
九年级
共1课时
教材
人教版《义务教育教科书·物理九年级全一册》
授课类型
新授课
第1课时
教材分析
教材分析
本节内容是“生活用电”单元的核心组成部分，聚焦家庭电路的结构与安全机制。教材通过问题驱动、实验观察、实物图示和生活实例相结合的方式，系统呈现了家庭电路的基本组成、电流过载保护装置（保险丝与空气开关）、相线与中性线的辨别方法、保护线与漏电保护器的作用，以及配电回路的设计逻辑。内容紧扣2022年新课标“科学态度与责任”“科学探究”要求，强调物理知识在日常生活中的应用价值。本节既是前序电学知识的综合运用，也为后续学习“安全用电”“电能利用”奠定基础。
学情分析
九年级学生已掌握电流、电压、电阻等基本概念，具备一定的电路连接能力，但对家庭电路的整体结构缺乏系统认知。部分学生虽接触过插座、开关、保险盒，但对其功能原理理解模糊，存在“插头插入即通电”的错误认知。学生思维处于由形象向抽象过渡阶段，对直观实验与生活情境有较强兴趣，但易忽略细节安全操作规范。教学中需借助测电笔演示、对比实验、任务驱动等方式突破“为什么开关必须接在相线”“漏电保护器如何工作”等认知难点，引导学生建立“安全第一”的物理观念。
课时教学目标
物理观念
1. 能准确说出家庭电路的基本组成部件及其功能，如进户线、电能表、总开关、保险装置、用电器、导线、插座、保护线等。
2. 理解保险丝的工作原理——基于焦耳定律，当电流过大时，因电阻大、熔点低而熔断；理解空气开关的电磁脱扣机制，实现自动切断电路。
科学思维
1. 能通过对比铅锑合金丝与铜丝在相同电流下的不同反应，归纳出保险丝材料的选择标准：
2. 能结合测电笔发光现象，推理判断导线是否为相线，发展基于证据的逻辑推理能力。
科学探究
1. 能设计并完成“金属丝熔断实验”，观察并记录铅锑合金丝与铜丝在电流增大时的变化差异，提升实验观察能力。
2. 能在小组合作中，使用真实测电笔完成“识别相线”任务，并记录实验数据，形成初步的探究报告意识。
科学态度与责任
1. 能在“安装电灯”任务中，坚持“开关接相线”的安全原则，体现对生命安全的责任意识。
2. 能主动提出“家庭电路改造建议”，关注老旧线路隐患，增强公共安全责任感。
教学重点、难点
重点
1. 家庭电路的基本组成及其功能，特别是电能表、总开关、保险装置、保护线的位置与作用。

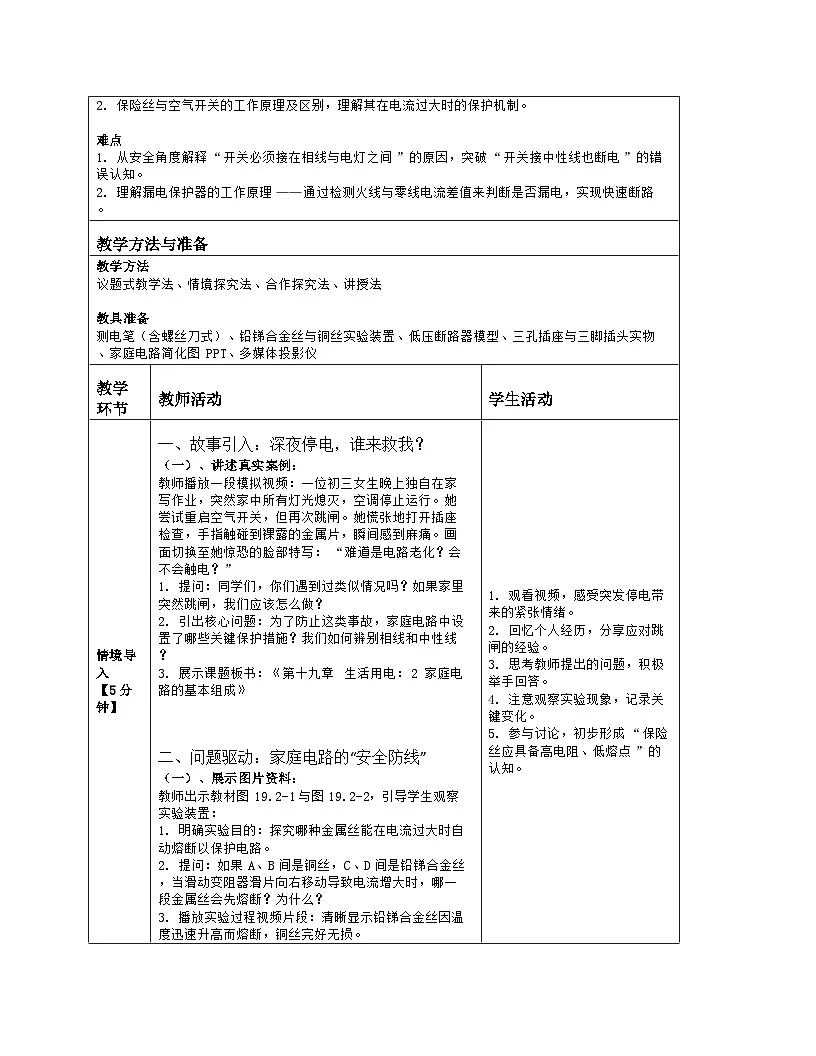

2. 保险丝与空气开关的工作原理及区别，理解其在电流过大时的保护机制。
难点
1. 从安全角度解释“开关必须接在相线与电灯之间”的原因，突破“开关接中性线也断电”的错误认知。
2. 理解漏电保护器的工作原理——通过检测火线与零线电流差值来判断是否漏电，实现快速断路。
教学方法与准备
教学方法
议题式教学法、情境探究法、合作探究法、讲授法
教具准备
测电笔（含螺丝刀式）、铅锑合金丝与铜丝实验装置、低压断路器模型、三孔插座与三脚插头实物、家庭电路简化图PPT、多媒体投影仪
教学环节
教师活动
学生活动
情境导入
【5分钟】
一、故事引入：深夜停电，谁来救我？
（一）、讲述真实案例：
教师播放一段模拟视频：一位初三女生晚上独自在家写作业，突然家中所有灯光熄灭，空调停止运行。她尝试重启空气开关，但再次跳闸。她慌张地打开插座检查，手指触碰到裸露的金属片，瞬间感到麻痛。画面切换至她惊恐的脸部特写：“难道是电路老化？会不会触电？”
1. 提问：同学们，你们遇到过类似情况吗？如果家里突然跳闸，我们应该怎么做？
2. 引出核心问题：为了防止这类事故，家庭电路中设置了哪些关键保护措施？我们如何辨别相线和中性线？
3. 展示课题板书：《第十九章 生活用电：2 家庭电路的基本组成》
二、问题驱动：家庭电路的“安全防线”
（一）、展示图片资料：
教师出示教材图19.2-1与图19.2-2，引导学生观察实验装置：
1. 明确实验目的：探究哪种金属丝能在电流过大时自动熔断以保护电路。
2. 提问：如果A、B间是铜丝，C、D间是铅锑合金丝，当滑动变阻器滑片向右移动导致电流增大时，哪一段金属丝会先熔断？为什么？
3. 播放实验过程视频片段：清晰显示铅锑合金丝因温度迅速升高而熔断，铜丝完好无损。

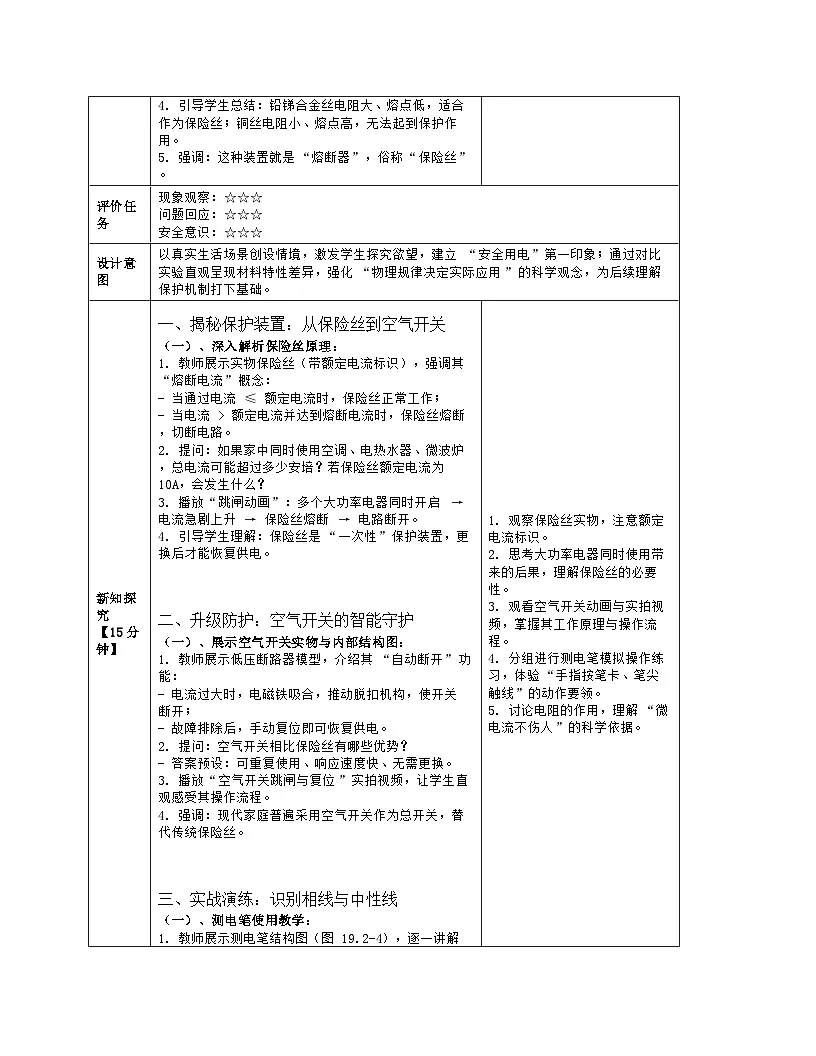

4. 引导学生总结：铅锑合金丝电阻大、熔点低，适合作为保险丝；铜丝电阻小、熔点高，无法起到保护作用。
5. 强调：这种装置就是“熔断器”，俗称“保险丝”。
1. 观看视频，感受突发停电带来的紧张情绪。
2. 回忆个人经历，分享应对跳闸的经验。
3. 思考教师提出的问题，积极举手回答。
4. 注意观察实验现象，记录关键变化。
5. 参与讨论，初步形成“保险丝应具备高电阻、低熔点”的认知。
评价任务
现象观察：☆☆☆
问题回应：☆☆☆
安全意识：☆☆☆
设计意图
以真实生活场景创设情境，激发学生探究欲望，建立“安全用电”第一印象；通过对比实验直观呈现材料特性差异，强化“物理规律决定实际应用”的科学观念，为后续理解保护机制打下基础。
新知探究
【15分钟】
一、揭秘保护装置：从保险丝到空气开关
（一）、深入解析保险丝原理：
1. 教师展示实物保险丝（带额定电流标识），强调其“熔断电流”概念：
- 当通过电流 ≤ 额定电流时，保险丝正常工作；
- 当电流 > 额定电流并达到熔断电流时，保险丝熔断，切断电路。
2. 提问：如果家中同时使用空调、电热水器、微波炉，总电流可能超过多少安培？若保险丝额定电流为10A，会发生什么？
3. 播放“跳闸动画”：多个大功率电器同时开启 → 电流急剧上升 → 保险丝熔断 → 电路断开。
4. 引导学生理解：保险丝是“一次性”保护装置，更换后才能恢复供电。
二、升级防护：空气开关的智能守护
（一）、展示空气开关实物与内部结构图：
1. 教师展示低压断路器模型，介绍其“自动断开”功能：
- 电流过大时，电磁铁吸合，推动脱扣机构，使开关断开；
- 故障排除后，手动复位即可恢复供电。
2. 提问：空气开关相比保险丝有哪些优势？
- 答案预设：可重复使用、响应速度快、无需更换。
3. 播放“空气开关跳闸与复位”实拍视频，让学生直观感受其操作流程。
4. 强调：现代家庭普遍采用空气开关作为总开关，替代传统保险丝。
三、实战演练：识别相线与中性线
（一）、测电笔使用教学：
1. 教师展示测电笔结构图（图19.2-4），逐一讲解各部件：
- 金属笔尖：接触被测导线
- 电阻器（约1MΩ）：限流，保障人身安全
- 氖管：发光指示
- 金属笔卡：手指接触处
2. 演示正确使用方法：
- 手指按住金属笔卡，笔尖接触导线
- 若氖管发光 → 是相线；不发光 → 是中性线
3. 播放错误示范视频：手指接触笔尖 → 氖管不亮，且存在触电风险。
4. 提问：为什么测电笔中必须串联一个大电阻？
- 解析：根据欧姆定律 I = U/R，220V电压下，R=1MΩ，则 I ≈ 0.22mA，远小于人体感知阈值（1mA），确保安全。
1. 观察保险丝实物，注意额定电流标识。
2. 思考大功率电器同时使用带来的后果，理解保险丝的必要性。
3. 观看空气开关动画与实拍视频，掌握其工作原理与操作流程。
4. 分组进行测电笔模拟操作练习，体验“手指按笔卡、笔尖触线”的动作要领。
5. 讨论电阻的作用，理解“微电流不伤人”的科学依据。
评价任务
原理理解：☆☆☆
操作规范：☆☆☆
安全认知：☆☆☆
设计意图
通过实物展示与动态演示，将抽象的保护机制具体化；借助“计算微电流”强化理论支撑，培养学生严谨的科学思维；通过正误对比强化安全操作规范，落实“安全用电”责任意识。
深化理解
【15分钟】
一、安全挑战：如何正确接入电灯？
（一）、任务发布：安全安装电灯
1. 教师展示图19.2-6：两组接线方案。
- 方案一：相线 → 开关 → 电灯 → 中性线
- 方案二：相线 → 电灯 → 开关 → 中性线
2. 提问：从维修安全角度考虑，哪种接法更合理？为什么？
3. 情境假设：若维修电灯时，开关接在中性线侧，断开开关后电灯是否真的“无电”？
- 引导思考：此时电灯仍与相线相连，一旦触碰灯座金属部分，电流经人体入地，造成触电！
4. 强调：必须将开关接在“相线与电灯之间”，断开后电灯完全脱离高压源。
二、拓展延伸：保护线与漏电保护器
（一）、三孔插座与三脚插头解析：
1. 教师展示三孔插座与三脚插头实物，指出三个脚对应关系：
- 左孔：中性线
- 右孔：相线
- 上孔：保护线（PE，接地）
2. 提问：为什么金属外壳的电器要用三脚插头？
- 解析：当绝缘破损导致外壳带电时，电流通过保护线流入大地，避免人体触电。
3. 展示漏电保护器（图19.2-8）：它监测火线与零线电流是否相等。
- 若电流不平衡（如漏入大地），立即切断电路，响应时间小于0.1秒。
4. 情境模拟：一人站在地上触碰相线，漏电保护器如何反应？
- 电流经人体入地 → 火线电流 > 零线电流 → 保护器动作 → 断电。
1. 分组讨论两种接线方式的优劣，选出最佳方案并说明理由。
2. 模拟“维修电灯”情境，体验断开开关后的电灯状态。
3. 观察三孔插座与三脚插头结构，理解接地保护原理。
4. 参与“漏电情景推演”，理解漏电保护器的快速响应机制。
评价任务
安全决策：☆☆☆
原理应用：☆☆☆
逻辑推理：☆☆☆
设计意图
通过角色扮演与情境推演，深化对“开关接相线”和“接地保护”的理解；借助漏电保护器的动态演示，揭示其“差流检测”原理，帮助学生构建完整的家庭用电安全体系。
系统建构
【5分钟】
一、构建家庭电路全景图
（一）、整合知识，绘制结构图
1. 教师引导学生回顾全部内容，共同梳理家庭电路顺序：
- 进户线（相线、中性线、保护线）→ 电能表 → 总开关（空气开关）→ 分支回路（照明、插座、空调等）→ 用电器与插座
2. 展示教材图19.2-9与图19.2-11，对比分析：
- 电能表：计量总电能
- 总开关：控制全屋通断，便于检修
- 分支回路：互不影响，提高可靠性
3. 提问：为什么空调要单独成一条回路？
- 答案：功率大，易引起总电流过大，独立回路可防影响其他电器。
二、总结归纳：家庭电路的“三重保险”
（一）、提炼核心要点
1. 电流过大保护：保险丝/空气开关
2. 触电防护：测电笔辨别相线、开关接相线、保护线接地
3. 漏电应急：漏电保护器快速切断
4. 课堂口诀：一查相线、二控相线、三接地、四有漏保。
1. 在练习纸上画出家庭电路结构图，标注各部件名称与连接顺序。
2. 参与“三重保险”口诀记忆游戏，巩固核心知识点。
3. 小组汇报结构图，互相点评补充。
评价任务
结构完整：☆☆☆
逻辑清晰：☆☆☆
记忆牢固：☆☆☆
设计意图
通过结构图绘制与口诀记忆，实现知识系统化整合；强化“多重保护”理念，帮助学生建立整体性、结构性的安全用电认知框架。
课堂小结
【5分钟】
一、回顾本课核心内容
（一）、教师提问，学生抢答
1. 保险丝为什么用铅锑合金？
2. 空气开关比保险丝好在哪里？
3. 为什么开关必须接在相线和电灯之间？
4. 漏电保护器是如何工作的？
5. 三孔插座上多出来的孔有什么作用？
二、布置课后任务
（一）、观察家庭电路
1. 请回家观察自家配电箱，找出电能表、总开关、空气开关、分支回路标签。
2. 拍照或画图记录，并写下发现的问题或疑问。
3. 下节课分享交流。
1. 积极抢答，巩固所学知识。
2. 记录课后观察任务，明确实践方向。
3. 与同伴约定回家后共同完成观察任务。
评价任务
知识回顾：☆☆☆
任务明确：☆☆☆
实践准备：☆☆☆
设计意图
通过抢答强化记忆，实现即时反馈；布置真实生活任务，打通“课堂—家庭”学习闭环，促进知识迁移与持续探究。
作业设计
一、基础巩固
1. 请写出家庭电路中五个基本组成部分的名称，并简述其功能。
2. 为什么保险丝的熔点必须较低？请结合焦耳定律说明原因。
3. 使用测电笔时，为什么手指必须接触金属笔卡？如果不接触，会出现什么情况？
4. 图19.2-12中，A、B、C、D各部位分别是什么？请标注。
5. 为什么三脚插头的接地脚通常设计得更长？
二、综合应用
6. 如图19.2-13所示，请用笔画线连接电灯、开关和插座，使其符合安全用电规范。
7. 假设某家庭总开关为20A空气开关，已知电冰箱功率为150W，空调为2000W，电热水器为3000W，电饭煲为800W。当这些电器同时工作时，总电流约为多少？是否超过空气开关额定值？请计算并说明。
【答案解析】
一、基础巩固
1. 进户线：输送电能；电能表：计量用电量；总开关：控制整个电路通断；保险装置：防止电流过大；用电器：消耗电能。
2. 保险丝电阻大，根据Q=I²Rt，电流过大时产生大量热量，熔点低使其迅速熔断，切断电路。
3. 不接触则无法形成闭合回路，氖管不会发光，无法判断导线性质。
4. A：金属笔尖；B：塑料套管；C：塑料笔杆；D：金属笔卡。
5. 更长的接地脚先接触插座，确保设备在通电前已可靠接地，提高安全性。
二、综合应用
6. 连接方式：相线 → 开关 → 电灯 → 中性线；相线 → 插座左孔；中性线 → 插座右孔；保护线 → 插座上孔。
7. 总功率：150+2000+3000+800=5950W；I=P/U=5950/220≈27.05A > 20A，超过额定值，会跳闸。
板书设计
家庭电路的基本组成
进户线（相线、中性线、保护线）
电能表（计量电能）
总开关（空气开关）
分支回路（照明、插座、空调）
用电器 & 插座
保护机制：
1. 电流过大 → 保险丝/空气开关断开
2. 触电风险 → 测电笔辨相线、开关接相线
3. 漏电 → 漏电保护器切断
安全口诀：
一查相线，二控相线，三接地，四有漏保。
教学反思
成功之处
1. 情境导入真实生动，学生代入感强，课堂参与度极高。
2. 实物与实验结合，有效化解了“保险丝为何熔断”“测电笔为何安全”等抽象难点。
3. 任务驱动贯穿始终，学生在“安装电灯”“识别相线”“设计回路”中实现了深度学习。
不足之处
1. 部分学生对“漏电保护器原理”理解仍较模糊，需增加模拟动画辅助。
2. 课堂时间略紧，学生自主绘制结构图时间不足，部分小组未能完成。
3. 课后观察任务需加强指导，避免学生只拍照不思考。
