初中物理第2节 家庭电路的基本组成教案设计

这是一份初中物理第2节 家庭电路的基本组成教案设计，共12页。教案主要包含了教材版本，教学目标，教学重难点，教学准备，教学过程，教学评价，教学反思等内容，欢迎下载使用。
一、教材版本、课时、对应课标
教材版本：新人教版九年级物理全册（第十九章第 2 节）
课时：1 课时（45 分钟）
对应课标：了解家庭电路的组成及各部分的作用；知道火线和零线，会用试电笔辨别火线和零线；了解插座和用电器的连接方式（并联）；认识保险丝和空气开关的作用（新课标 “电和磁” 主题相关要求）
二、教学目标
物理观念：学生能说出家庭电路的基本组成（进户线、电能表、总开关、保险装置、用电器、插座等），并阐述各部分的作用；能区分火线和零线，会正确使用试电笔辨别火线；知道家庭电路中用电器和插座的连接方式（并联），理解并联的原因（各用电器独立工作、电压均为 220V）。
科学思维：通过分析家庭电路的组成和连接方式，运用电路知识（如并联电路特点）解释各元件的作用，培养逻辑推理能力；在跨学科联系中（如电工规范、安全法规），综合运用知识分析家庭电路的安全性，提升综合思维能力。
科学探究：经历 “观察家庭电路模型 — 组装模拟电路 — 用试电笔辨别火线” 的实验过程，学会观察、操作和分析，提升实验操作能力和问题解决能力；通过模拟电路故障排查（如用电器不工作），培养探究精神。
科学态度与责任：在实验和讨论中培养严谨的安全意识，认识家庭电路安全的重要性；通过了解家庭电路与生活的密切联系，增强规范用电的责任感，体会物理知识的实用价值。
三、教学重难点
重点：家庭电路的组成及各部分作用；火线和零线的区分及试电笔的使用；用电器和插座的并联连接方式。
难点：理解总开关、保险装置（保险丝 / 空气开关）的工作原理；解释 “用电器并联” 的必要性；试电笔的工作原理及正确使用方法。
四、教学准备
实验器材：
家庭电路模拟装置（含进户线模型、电能表、总开关、空气开关、插座、灯泡、导线等可组装部件）。
试电笔（氖管试电笔、电子试电笔）、验电盒（模拟火线和零线）。
保险丝（不同规格）、空气开关模型、三线插头和插座模型。
数字化工具：
AI 家庭电路模拟软件（可动态展示电流路径、模拟元件故障及排查）。
多媒体课件（含真实家庭电路布线图、各元件实物图片、试电笔工作动画）。
虚拟实验室平台（供学生预习组装家庭电路，模拟错误连接的后果）。

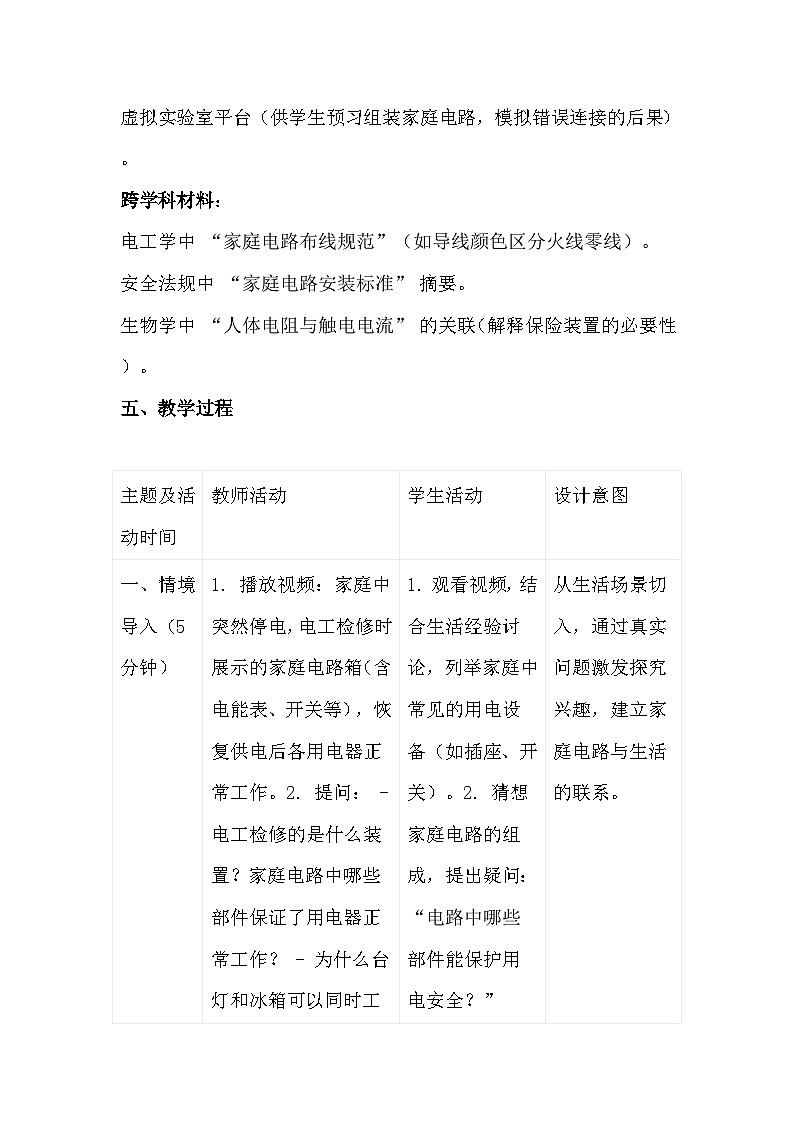

跨学科材料：
电工学中 “家庭电路布线规范”（如导线颜色区分火线零线）。
安全法规中 “家庭电路安装标准” 摘要。
生物学中 “人体电阻与触电电流” 的关联（解释保险装置的必要性）。
五、教学过程
六、教学评价
课堂表现评价： - 实验操作：评估学生使用试电笔的规范性（如 “是否手触笔尾金属体”）、组装模拟电路的正确性（如 “用电器是否并联”）。 - 知识理解：通过课堂提问检测对 “保险装置作用”“并联连接原因” 的理解深度。 - 安全意识：观察学生在实验中是否关注安全细节（如 “操作前检查电路连接”）。
作业评价： - 基础题：检查示意图的完整性和准确性（如 “各元件顺序是否正确”“是否标注火线零线”）。 - 拓展题：评估观察记录的真实性和建议的可行性（如 “发现插座未接地，建议请电工整改”）。
综合评价：结合课堂参与度、实验表现和作业质量，评定学生对家庭电路组成的掌握程度，重点关注 “知识理解 — 实验操作 — 安全应用” 的综合能力。
七、教学反思
成功之处： - 采用 “模型观察 + 实验操作 + AI 模拟” 的多元教学方式，突破了家庭电路 “不可轻易实操” 的限制，学生能直观理解各部分作用。 - 结合跨学科知识（如生物学的人体电阻、电工规范），让 “安全用电” 从物理知识上升为综合素养，学生关注度高。不足： - 部分学生对 “零线与大地相连” 的理解模糊，可增加 “用导线将零线与大地连接，测量电压” 的演示实验。 - 三线插头的接地原理较抽象，AI 模拟可增加 “漏电时电流路径” 的动态展示（漏电电流经地线流入大地，不经过人体）。
改进方向： - 设计 “家庭电路故障排查” 实践活动，让学生分组处理模拟故障（如 “灯泡不亮，是灯丝断了还是开关接触不良”），提升问题解决能力。 - 邀请电工进校园，展示真实家庭电路的安装过程，讲解实际布线中的注意事项，增强教学的实践性。
八、此教学设计运用了多种教学方法，旨在通过多样化的互动和体验，帮助学生全面理解家庭电路的相关知识，具体如下：
1. 情境教学法
通过播放 “家庭停电及电工检修” 的视频，创设真实的生活情境，引发学生对家庭电路组成和工作原理的好奇，将抽象的物理知识与生活实际紧密联系，激发探究兴趣。
2. 实验探究法
提供家庭电路模拟装置、试电笔、验电盒等器材，让学生分组进行 “用试电笔辨别火线和零线”“组装串并联电路对比用电器工作状态” 等实验。
学生在动手操作中观察现象、分析问题，亲身体验家庭电路的连接方式和元件作用，提升实验操作能力和科学探究精神。
3. 模型演示法
借助家庭电路模拟装置、空气开关模型、三线插头和插座模型等，将抽象的家庭电路结构和元件工作原理具象化。
教师通过演示模型的连接和工作过程，帮助学生直观理解总开关、保险装置等的作用，突破教学难点。
4. 多媒体辅助教学法
利用多媒体课件展示真实家庭电路布线图、元件实物图片、试电笔工作动画等，增强教学的直观性。
借助 AI 家庭电路模拟软件、虚拟实验室平台，动态展示电流路径、模拟元件故障及错误连接的后果，让学生更清晰地理解电路原理和安全风险。
5. 讨论法
在情境导入、实验分析、跨学科拓展等环节，设置问题引导学生讨论，如 “为什么台灯和冰箱可以同时工作互不影响”“插座串联会有什么危害” 等。
学生在交流中碰撞思维，深化对知识的理解，培养逻辑推理和表达能力。
6. 跨学科教学法
整合电工学、安全法规、生物学等学科知识，如讲解 “人体电阻与触电电流的关系”“导线颜色区分规范” 等，帮助学生从多角度理解家庭电路的安全性和规范性。
拓展学生的知识视野，培养综合运用知识分析问题的能力。
7. 讲练结合法
教师在讲解家庭电路组成、试电笔使用等知识后，通过让学生填写 “组成及作用表格”、修正 AI 软件中的错误连接图等练习，及时巩固所学内容。
使学生在实践中加深对知识的记忆和应用，做到学以致用。
8. 归纳总结法
在课堂小结环节，引导学生梳理家庭电路的组成、连接特点和安全要点，绘制思维导图，将零散的知识系统化、条理化。
帮助学生构建完整的知识体系，提升知识整合能力。
这些教学方法相互配合，从不同角度激发学生的学习积极性，兼顾了知识的传授、能力的培养和科学态度的养成，符合新课标对物理教学的要求
主题及活动时间
教师活动
学生活动
设计意图
一、情境导入（5 分钟）
1. 播放视频：家庭中突然停电，电工检修时展示的家庭电路箱（含电能表、开关等），恢复供电后各用电器正常工作。2. 提问： - 电工检修的是什么装置？家庭电路中哪些部件保证了用电器正常工作？ - 为什么台灯和冰箱可以同时工作，互不影响？3. 引出课题：家庭电路的基本组成及各部分的作用。
1. 观看视频，结合生活经验讨论，列举家庭中常见的用电设备（如插座、开关）。2. 猜想家庭电路的组成，提出疑问：“电路中哪些部件能保护用电安全？”
从生活场景切入，通过真实问题激发探究兴趣，建立家庭电路与生活的联系。
二、家庭电路的组成及作用（15 分钟）
1. 展示家庭电路整体模型（含进户线到用电器的完整路径），提问：“家庭电路由哪些部分组成？”2. 结合模型逐一讲解： - 进户线：火线（L，220V）和零线（N，与大地相连，电压 0V），用验电盒演示两者的电压差。 - 电能表：测量家庭消耗的电能（单位 kW・h），强调 “串联在干路” 的连接特点。 - 总开关：控制整个电路的通断（维修时切断电源），展示闸刀开关和空气开关的实物。 - 保险装置：保险丝（电阻率大、熔点低的铅锑合金）或空气开关，电流过大时自动切断电路（用 AI 软件模拟 “过载时空气开关跳闸” 过程）。 - 用电器和插座：用电器（如灯泡）和插座均并联在电路中，解释 “并联能保证各用电器电压均为 220V，独立工作”。3. 分组观察模型，填写 “家庭电路组成及作用” 表格。
1. 观察模型，记录各组成部分名称，结合教师讲解理解作用（如 “电能表记录用电量，和电费有关”）。2. 用 AI 软件观察保险装置的工作过程，讨论 “为什么保险丝不能用铜丝代替”（铜丝熔点高，电流过大时不熔断，起不到保护作用）。3. 分析 “并联连接” 的优势：一个用电器关闭，其他仍能工作（如关闭台灯，冰箱继续运行）。
通过模型、实物和 AI 模拟，将抽象的电路组成具象化，帮助学生理解各部件的功能及连接特点，突破 “保险装置作用” 和 “并联连接” 的难点。
三、火线与零线的辨别（10 分钟）
1. 提出问题：如何区分火线和零线？为什么需要区分？2. 介绍试电笔： - 构造：笔尖金属体、氖管、电阻、笔尾金属体。 - 原理：笔尖接触火线时，电流经笔尖→氖管→电阻→笔尾→人体→大地，形成回路，氖管发光；接触零线时无电流，氖管不发光。 - 正确使用方法：手触笔尾金属体，笔尖接触被测导线（演示错误握法：手不触笔尾，氖管不发光）。3. 分组实验：用试电笔辨别验电盒中的火线和零线，记录现象。4. 用 AI 软件模拟 “试电笔错误使用” 场景（如手触笔尖金属体），提示触电风险。
1. 观察试电笔构造，理解 “电阻的作用是减小电流，保护人体”（结合欧姆定律I=U/R，电阻大则电流小）。2. 动手实验，正确握笔辨别火线（氖管发光）和零线（不发光），记录操作要点。3. 讨论 AI 模拟的错误操作危害，强化 “规范使用试电笔” 的安全意识。
通过实验和原理讲解，让学生掌握试电笔的使用方法，结合欧姆定律理解其安全设计，培养安全操作意识。
四、家庭电路的连接方式（10 分钟）
1. 提出问题：用电器和插座应如何连接在电路中？为什么？2. 演示实验： - 将两个灯泡串联在 220V 模拟电路中，观察 “亮度暗且相互影响”；改为并联，观察 “亮度正常，开关独立控制”。 - 展示插座的连接：火线、零线分别接入插座的对应接线柱（左零右火上接地），用三线插头模型演示 “接地脚与用电器金属外壳相连，防漏电触电”。3. 用 AI 软件生成 “错误连接图”（如插座串联、接地脚未连接），让学生找出错误并修正。4. 小组讨论：“为什么卫生间的插座要安装防溅盒？”（联系生活中的安全细节）
1. 对比串、并联实验的现象，归纳 “用电器必须并联” 的结论（电压 220V，独立工作）。2. 观察插座接线，记忆 “左零右火上接地” 的规范，理解 “接地能将漏电电流导入大地，保护人体”。3. 修正 AI 软件中的错误连接，分析 “插座串联会导致用电器电压不足” 的危害。
通过实验对比和纠错练习，让学生理解家庭电路的连接规范，结合安全细节培养严谨的科学态度。
五、跨学科拓展与安全提示（3 分钟）
1. 跨学科联系： - 生物学：人体电阻约 1000Ω，若火线与人体接触，220V 电压产生的电流约 0.22A，远大于安全电流（10mA），解释 “接地和保险装置是双重保护”。 - 电工规范：导线颜色区分（火线通常为红 / 黄 / 绿色，零线为蓝色，地线为黄绿双色），避免接线错误。2. 安全提示：定期检查电线绝缘层、不私拉乱接插座、湿手不碰用电器。
1. 结合生物知识和欧姆定律，计算 220V 电压下的人体电流，理解 “安全保护的必要性”。2. 记录电工规范和安全提示，计划回家后观察自家电路的导线颜色和插座接地情况。
通过跨学科知识整合，深化对家庭电路安全性的理解，将知识转化为生活中的安全意识。
六、课堂小结与作业（2 分钟）
1. 引导总结：家庭电路的组成（进户线→电能表→总开关→保险装置→用电器 / 插座）、连接特点（并联）、安全要点（试电笔使用、保险装置作用）。2. 布置作业： - 基础题：绘制家庭电路的组成示意图，标注各部分名称及作用。 - 拓展题：观察自家的电能表、保险装置和插座，记录是否符合安全规范，提出改进建议。
1. 绘制思维导图，梳理家庭电路的组成和安全要点，强化知识体系。 - 完成作业，基础题巩固知识，拓展题培养观察和应用能力。
通过小结和分层作业，巩固课堂知识，促进学生将所学应用于实际生活，培养社会责任感。
