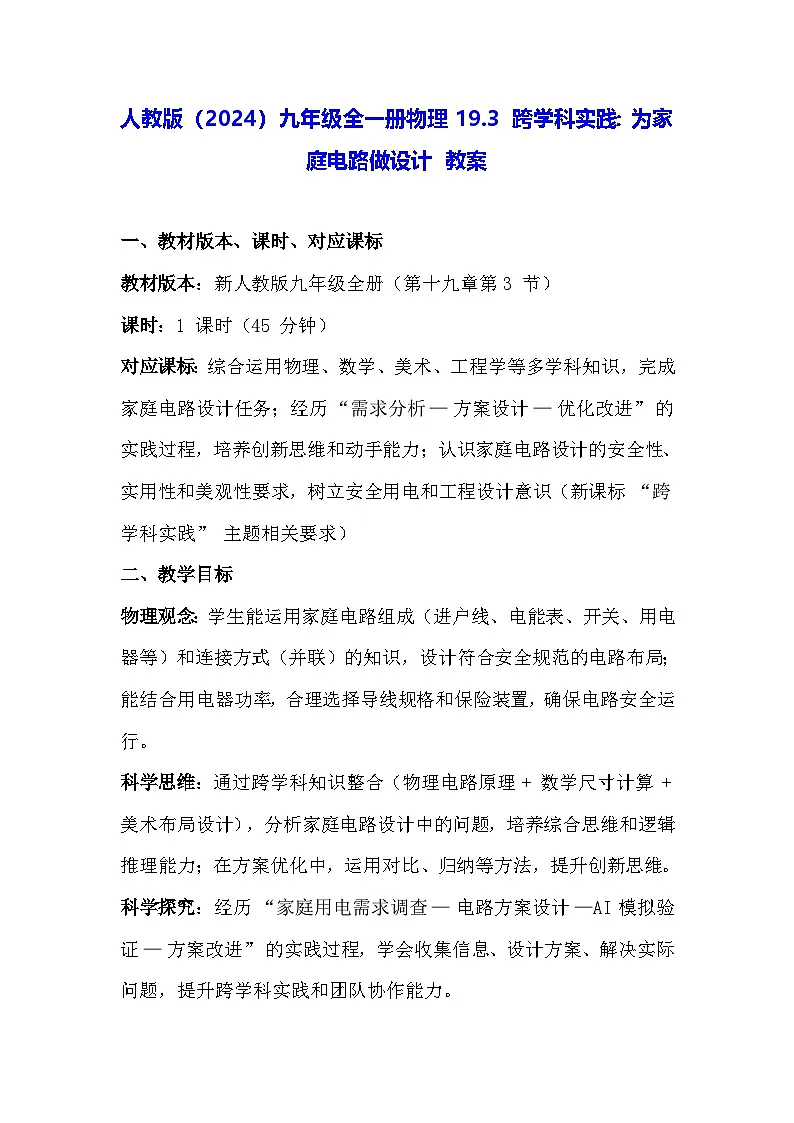

初中物理人教版（2024）九年级全册（2024）第十九章 生活用电第3节 跨学科实践：为家庭电路做设计表格教案

这是一份初中物理人教版（2024）九年级全册（2024）第十九章 生活用电第3节 跨学科实践：为家庭电路做设计表格教案，共11页。教案主要包含了教材版本，教学目标，教学重难点，教学准备，教学过程，教学评价，教学反思等内容，欢迎下载使用。
一、教材版本、课时、对应课标
教材版本：新人教版九年级全册（第十九章第 3 节）
课时：1 课时（45 分钟）
对应课标：综合运用物理、数学、美术、工程学等多学科知识，完成家庭电路设计任务；经历 “需求分析 — 方案设计 — 优化改进” 的实践过程，培养创新思维和动手能力；认识家庭电路设计的安全性、实用性和美观性要求，树立安全用电和工程设计意识（新课标 “跨学科实践” 主题相关要求）
二、教学目标
物理观念：学生能运用家庭电路组成（进户线、电能表、开关、用电器等）和连接方式（并联）的知识，设计符合安全规范的电路布局；能结合用电器功率，合理选择导线规格和保险装置，确保电路安全运行。
科学思维：通过跨学科知识整合（物理电路原理 + 数学尺寸计算 + 美术布局设计），分析家庭电路设计中的问题，培养综合思维和逻辑推理能力；在方案优化中，运用对比、归纳等方法，提升创新思维。
科学探究：经历 “家庭用电需求调查 — 电路方案设计 —AI 模拟验证 — 方案改进” 的实践过程，学会收集信息、设计方案、解决实际问题，提升跨学科实践和团队协作能力。

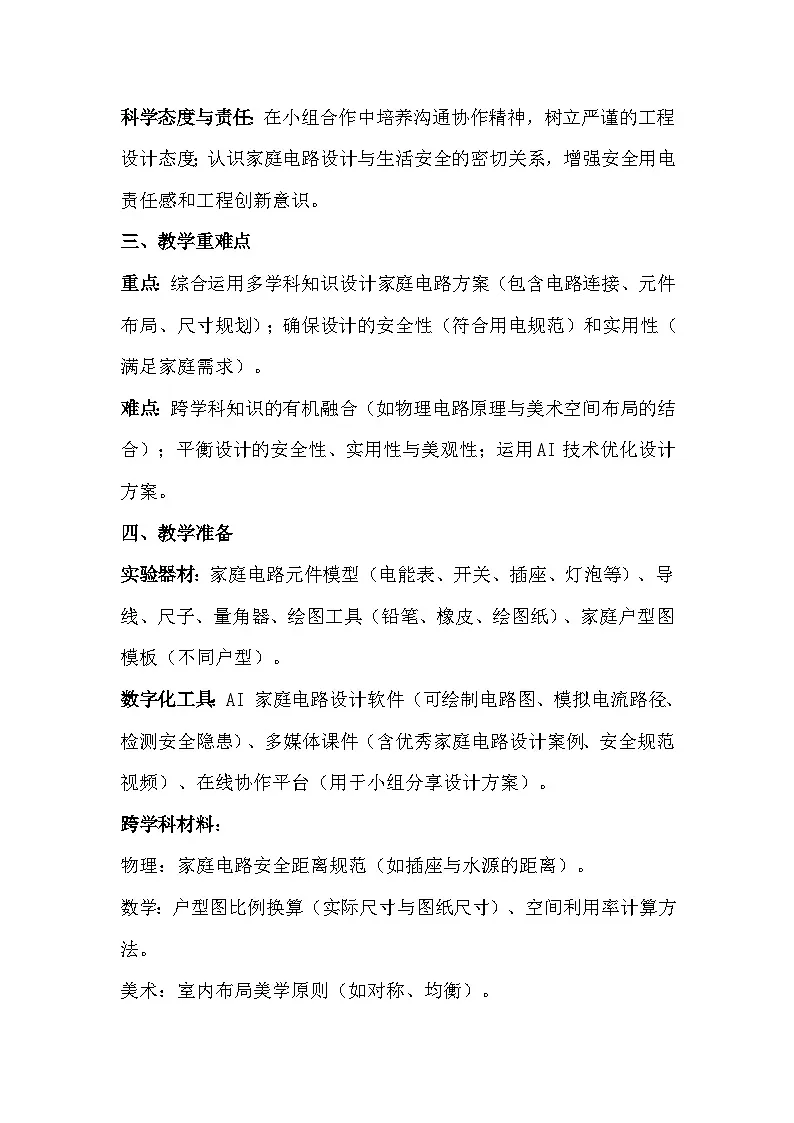

科学态度与责任：在小组合作中培养沟通协作精神，树立严谨的工程设计态度；认识家庭电路设计与生活安全的密切关系，增强安全用电责任感和工程创新意识。
三、教学重难点
重点：综合运用多学科知识设计家庭电路方案（包含电路连接、元件布局、尺寸规划）；确保设计的安全性（符合用电规范）和实用性（满足家庭需求）。
难点：跨学科知识的有机融合（如物理电路原理与美术空间布局的结合）；平衡设计的安全性、实用性与美观性；运用 AI 技术优化设计方案。
四、教学准备
实验器材：家庭电路元件模型（电能表、开关、插座、灯泡等）、导线、尺子、量角器、绘图工具（铅笔、橡皮、绘图纸）、家庭户型图模板（不同户型）。
数字化工具：AI 家庭电路设计软件（可绘制电路图、模拟电流路径、检测安全隐患）、多媒体课件（含优秀家庭电路设计案例、安全规范视频）、在线协作平台（用于小组分享设计方案）。
跨学科材料：
物理：家庭电路安全距离规范（如插座与水源的距离）。
数学：户型图比例换算（实际尺寸与图纸尺寸）、空间利用率计算方法。
美术：室内布局美学原则（如对称、均衡）。

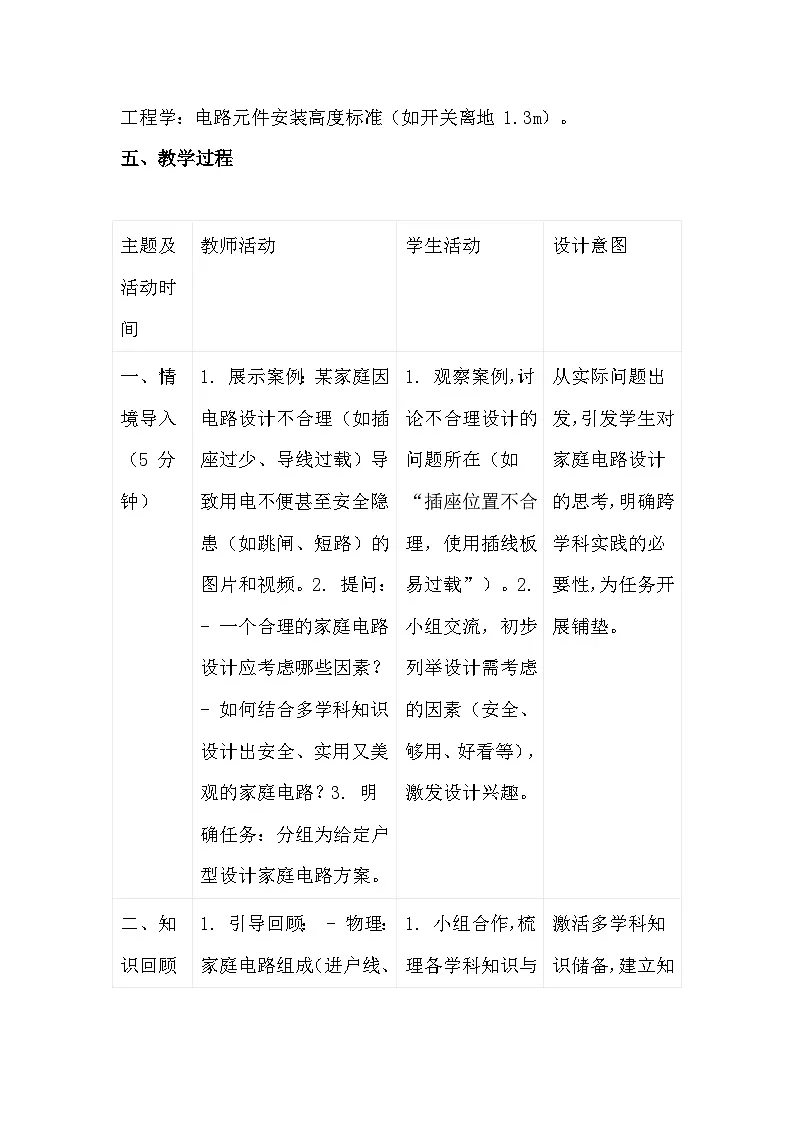

工程学：电路元件安装高度标准（如开关离地 1.3m）。
五、教学过程
六、教学评价
过程性评价： - 参与度：评估学生在小组讨论、方案设计、AI 操作中的投入程度（如是否积极提出建议）。 - 跨学科整合：观察学生能否将物理、数学、美术等知识融入设计（如正确运用比例尺、合理布局）。 - 问题解决：评价小组能否根据 AI 报告和教师建议优化方案（如修正安全隐患）。
成果性评价： - 安全性（40%）：电路连接是否符合规范、有无安全隐患（如保险装置匹配、安全距离达标）。 - 实用性（30%）：元件布局是否满足家庭需求、空间利用率是否合理。 - 跨学科体现（20%）：数学比例正确、美术布局美观。 - 创新性（10%）：有无独特设计（如智能开关集成）。
综合评价：结合过程表现和成果质量，评定学生的跨学科实践能力、团队协作能力和工程设计意识，关注学生在设计中展现的安全责任感。
七、教学反思
成功之处： - 跨学科融合自然：通过分工合作，让学生在真实任务中体会物理、数学、美术等学科的关联性，避免知识碎片化。 - AI 技术赋能有效：AI 软件的自动检测功能快速指出设计中的安全隐患，提升了方案优化效率，让学生直观认识到规范的重要性。 - 学生参与度高：分组分工明确，每个学生都有角色，增强了责任感和团队凝聚力。
不足： - 时间紧张：部分小组因尺寸换算和 AI 软件操作不熟练，未能完成方案优化，需提前安排预习（如 AI 软件基础操作）。 - 跨学科深度不足：美术布局多停留在 “整齐” 层面，未深入结合美学原则；工程学安装标准的应用较表面。 - 评价维度可细化：如 “实用性” 可增加 “不同家庭成员需求（老人、儿童）的考虑”。
改进方向： - 分层预习：为基础薄弱学生提供 “设计模板”（含基本元件位置），为能力较强学生增设 “智能电路”（如声控开关）挑战任务。 - 深化跨学科：邀请美术教师指导布局美学，引入 “人体工程学” 知识（如开关高度适合儿童和老人）。 - 延伸实践：将优秀方案提交给物业或家装公司，邀请专业人员点评，增强学生的成就感和社会参与感。
八、该教学设计综合运用了多种教学方法，旨在通过跨学科实践活动，提升学生的综合能力和知识应用能力，具体包括以下几类：
1.情境教学法
通过展示 “家庭电路设计不合理导致安全隐患” 的案例（图片、视频），创设真实生活情境，引发学生对家庭电路设计重要性的思考，激发学习兴趣和探究欲望，使学生快速进入 “解决实际问题” 的学习状态。
2.任务驱动法
以 “为家庭电路做设计” 为核心任务，明确设计要求（包含电路组成、安全规范、跨学科融合等），引导学生围绕任务开展 “需求分析 — 方案设计 — 优化改进” 的全过程实践。通过任务分解（如分工负责物理电路、数学尺寸、美术布局等），让学生在完成任务的过程中主动整合知识、解决问题。
3.小组合作学习法
采用分组协作模式，明确小组成员分工（如 1 人负责电路连接、1 人负责尺寸换算、1 人负责布局美观等），强调沟通与协调。通过小组讨论、分工协作、共同优化方案，培养学生的团队协作能力、沟通能力和责任意识。
4.跨学科整合教学法
有机融合物理（电路原理、安全规范）、数学（比例换算、尺寸计算）、美术（布局美学）、工程学（安装标准）等多学科知识，引导学生在设计中综合运用各学科内容（如用数学比例尺绘制图纸、用美术原则优化布局），实现知识的跨学科迁移与应用。
5.数字化工具辅助教学法
借助 AI 家庭电路设计软件（模拟电路、检测隐患）、在线协作平台（分享方案）、多媒体课件（展示案例）等数字化工具，辅助学生完成设计、验证和优化过程。通过技术工具降低实践难度，提升设计的科学性和效率。
6.评价反馈法
采用多元评价方式：小组自评（反思创新点与不足）、小组互评（从安全、实用、美观等维度打分）、教师评价（结合 AI 报告重点评安全性和跨学科融合度）。通过及时反馈，帮助学生明确改进方向，强化对设计规范和跨学科实践要求的理解。
这些教学方法相互配合，既突出了跨学科实践的核心要求，又注重学生自主探究、协作能力和创新思维的培养，符合新课标对 “跨学科实践” 主题的教学理念。
主题及活动时间
教师活动
学生活动
设计意图
一、情境导入（5 分钟）
1. 展示案例：某家庭因电路设计不合理（如插座过少、导线过载）导致用电不便甚至安全隐患（如跳闸、短路）的图片和视频。2. 提问： - 一个合理的家庭电路设计应考虑哪些因素？ - 如何结合多学科知识设计出安全、实用又美观的家庭电路？3. 明确任务：分组为给定户型设计家庭电路方案。
1. 观察案例，讨论不合理设计的问题所在（如 “插座位置不合理，使用插线板易过载”）。2. 小组交流，初步列举设计需考虑的因素（安全、够用、好看等），激发设计兴趣。
从实际问题出发，引发学生对家庭电路设计的思考，明确跨学科实践的必要性，为任务开展铺垫。
二、知识回顾与跨学科链接（8 分钟）
1. 引导回顾： - 物理：家庭电路组成（进户线、电能表等）、连接方式（用电器并联）、安全规范（火线零线区分、保险装置作用）。 - 数学：比例尺换算（如 1:50 户型图中，1cm 代表实际 50cm）。 - 美术：布局原则（功能分区明确，如客厅、卧室插座分布合理）。 - 工程学：元件安装标准（如插座离地 30cm，开关离地 1.3m）。2. 展示 AI 设计软件界面，演示基础操作（绘制导线、添加元件、检测安全距离）。
1. 小组合作，梳理各学科知识与电路设计的关联，填写 “知识关联表”。2. 熟悉 AI 软件操作，尝试在软件中添加简单元件（如插座、开关）。
激活多学科知识储备，建立知识与设计任务的联系，为设计方案提供理论支撑；AI 软件教学降低后续设计难度。
三、家庭电路方案设计（15 分钟）
1. 明确设计要求： - 包含必要元件：进户线、电能表、总开关、保险装置、至少 5 个插座、3 个照明灯具及对应开关。 - 符合规范：用电器并联、开关接火线、插座 “左零右火上接地”、安全距离达标（如插座距水源≥50cm）。 - 体现跨学科：用数学比例尺绘制、美术布局美观、标注实际尺寸。2. 分组设计： - 分工：1 人负责电路连接（物理）、1 人负责尺寸测量与换算（数学）、1 人负责布局与美观（美术）、1 人记录与协调。 - 步骤：①分析户型图功能分区；②确定元件位置；③绘制电路图（手绘 + AI 软件辅助）；④标注尺寸和安全说明。3. 教师巡视指导，重点解决： - 电路连接错误（如串联用电器）。 - 尺寸换算错误（如比例混淆）。 - 布局不合理（如插座过于集中）。
1. 小组讨论户型图功能分区（如客厅、卧室、厨房），结合家庭生活习惯确定元件需求（如厨房多设插座）。2. 按分工协作，绘制初步设计方案，用 AI 软件检测电路连接是否正确。3. 针对教师提出的问题修改方案，如将串联的插座改为并联。
通过分工合作，让学生在实践中整合多学科知识，培养团队协作和问题解决能力；AI 软件辅助减少低级错误，提升设计效率。
四、方案优化与安全验证（10 分钟）
1. AI 模拟验证： - 各小组上传设计方案至 AI 软件，软件自动检测：①电路连接是否正确；②是否存在安全隐患（如过载、距离不足）；③元件布局合理性（如空间利用率）。 - 生成 “优化建议报告”（如 “厨房插座数量不足，建议增加 2 个”“某插座距水槽过近，建议移位”）。2. 小组讨论：根据 AI 报告和其他小组建议，进一步优化方案，重点解决安全隐患和实用性问题。3. 跨学科论证： - 物理：检查保险装置规格是否匹配用电器总功率。 - 数学：复核尺寸换算，确保实际可安装。 - 美术：评估布局是否均衡，有无视觉冲突。
1. 分析 AI 报告，讨论安全隐患的解决方法（如增加插座间距、调整开关位置）。2. 重新计算用电器总功率，选择合适规格的保险装置（如总功率 5000W，选择≥25A 的空气开关）。3. 优化布局，使设计既安全又美观（如将灯具对称分布）。
通过 AI 技术客观评估设计方案，让学生认识到自身不足；跨学科论证确保设计的科学性和可行性，培养严谨态度。
五、成果展示与评价（7 分钟）
1. 成果展示：每组派代表用 2 分钟介绍方案，重点说明： - 跨学科知识的运用（如 “用数学比例确保尺寸准确，美术布局使空间更美观”）。 - 安全设计亮点（如 “总开关旁增设漏电保护器”）。 - 优化前后的对比（如解决了哪些问题）。2. 多元评价： - 自评：小组总结设计中的创新点和不足。 - 互评：其他小组从 “安全、实用、美观、跨学科”4 个维度打分（1-5 分）。 - 教师评：结合 AI 报告，重点评价安全性和跨学科融合度，评选 “最佳设计方案”。
1. 小组代表展示方案，演示 AI 模拟的电流路径，说明安全设计细节。2. 认真聆听其他小组方案，客观评分并提出建议（如 “建议在卧室增设 USB 插座，更实用”）。3. 记录评价结果，反思自身方案的改进空间。
通过展示和评价，让学生体验成果输出的成就感，在互评中学习他人优点，培养批判性思维和表达能力。
