人教版初中物理九年级全册 19.1 安全用电 课件

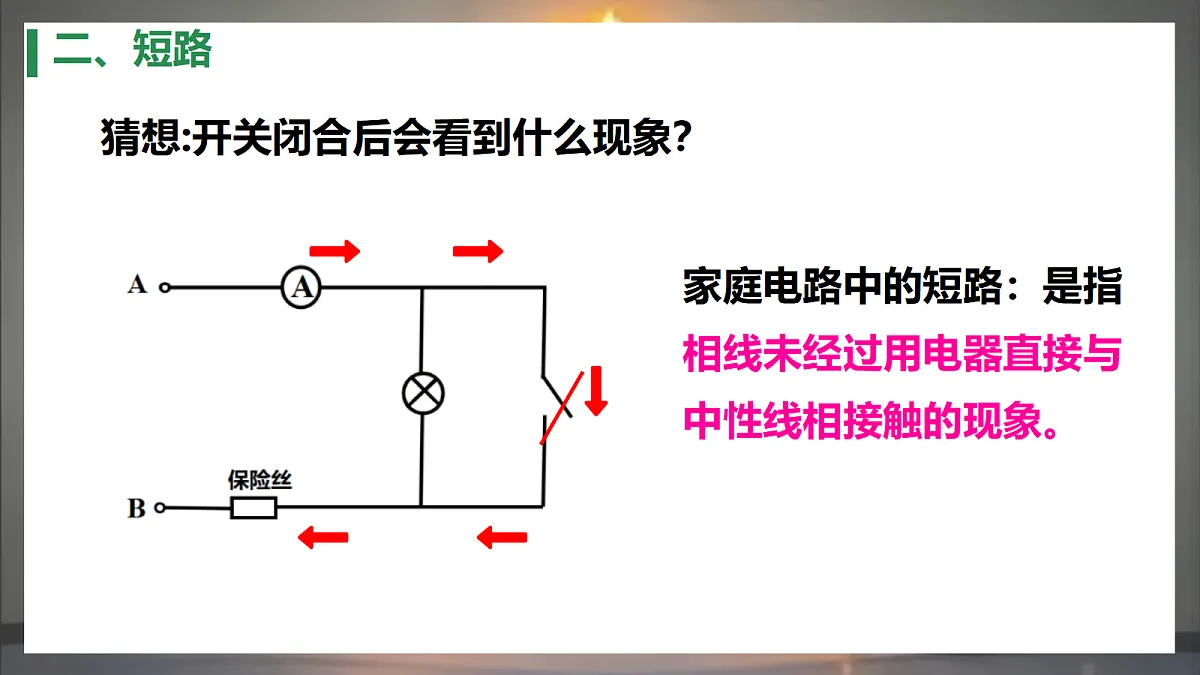

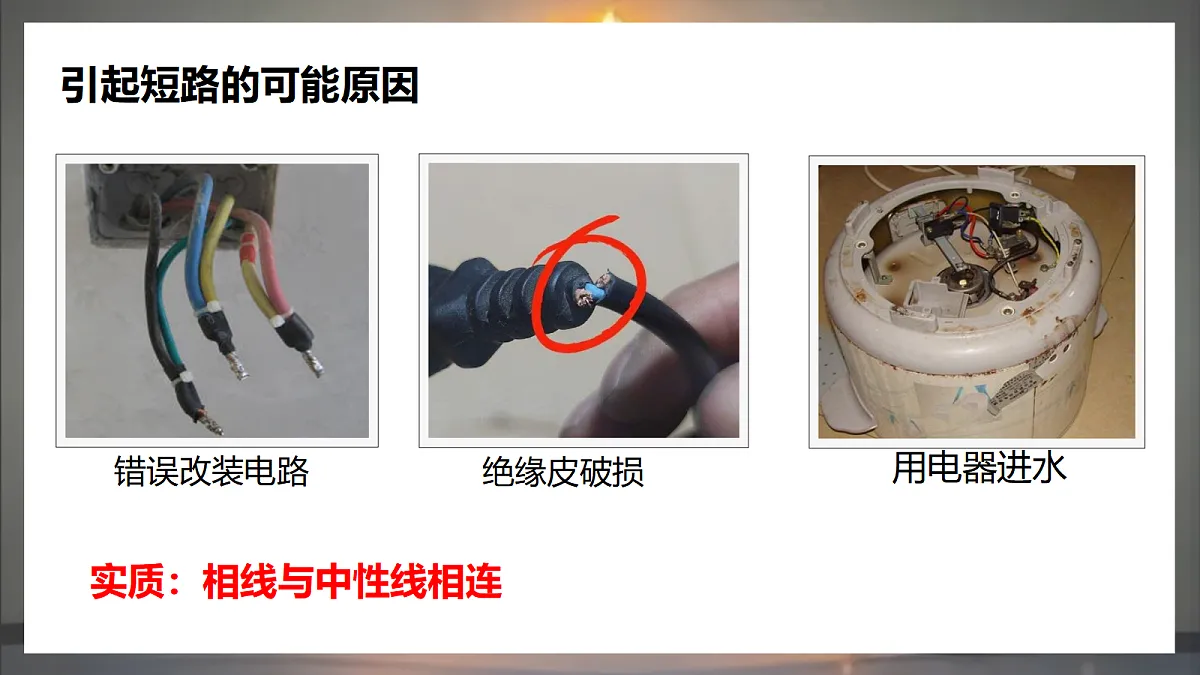

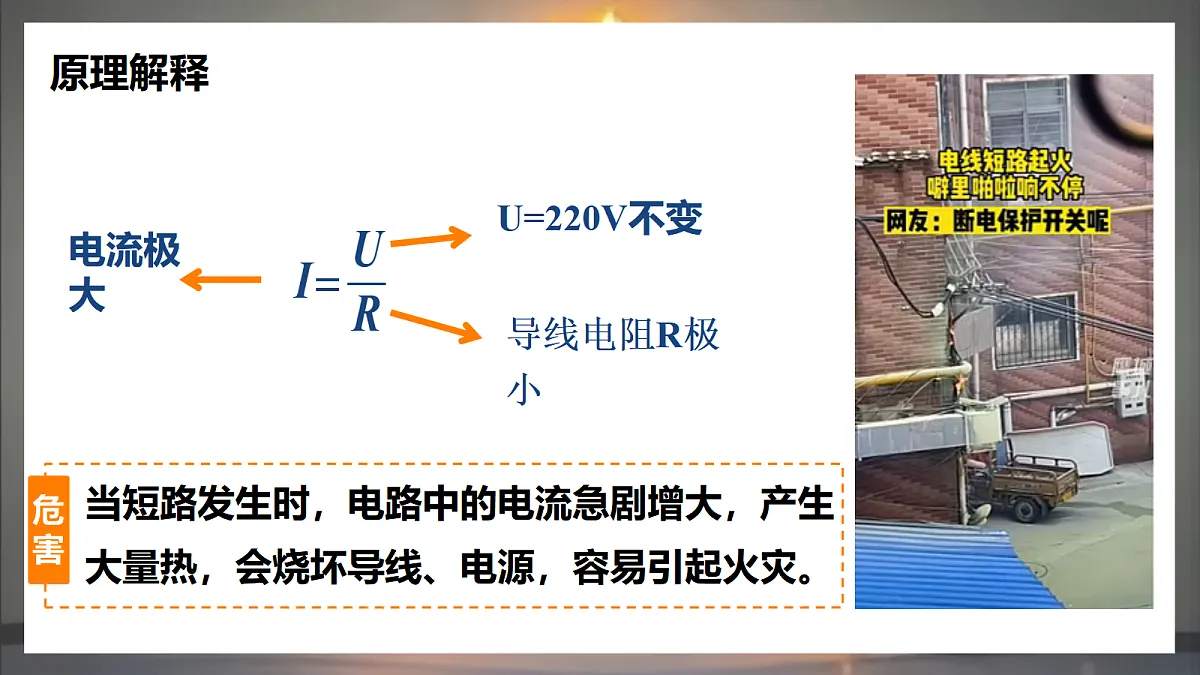

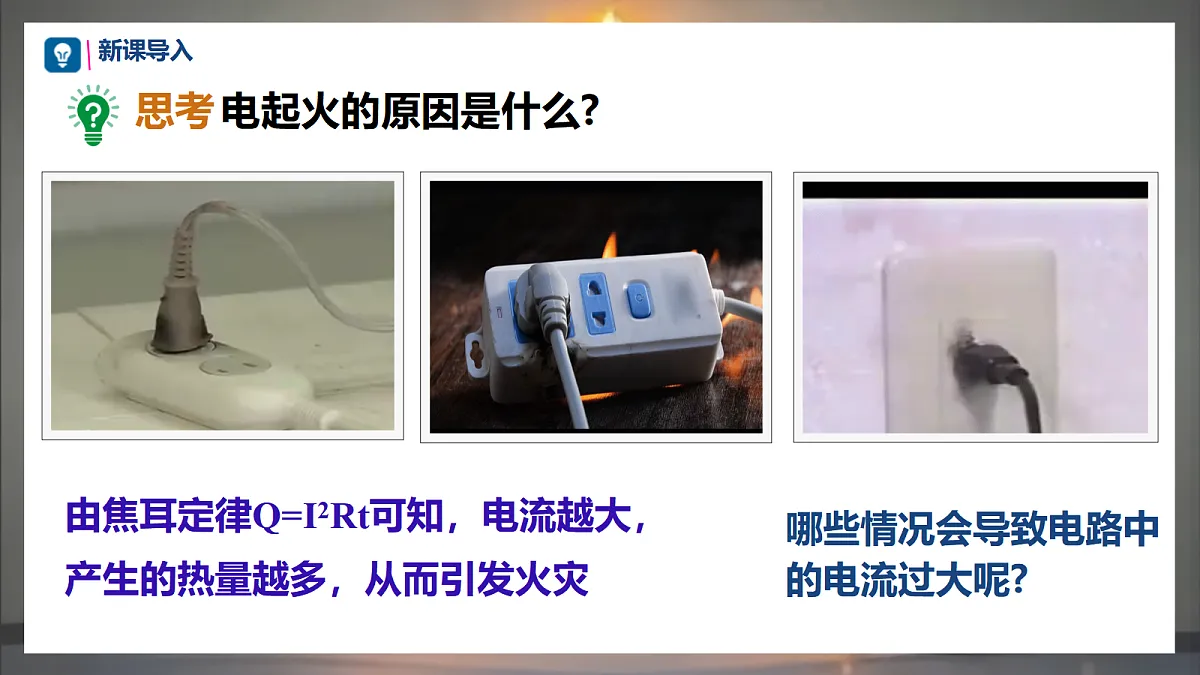

安全用电由焦耳定律Q=I2Rt可知，电流越大，产生的热量越多，从而引发火灾哪些情况会导致电路中的电流过大呢?220V220V0V1．家庭电路中的总功率：P=P1+P2+…+Pn要根据电能表的额定功率配置用电器，原则上用电器总功率不要超过电能表的额定功率。如果配置的用电器总功率超过电能表的额定功率，则各种大功率用电器错开时间交替使用。防止家庭电路中因功率过大而导致电流过大的方法猜想:开关闭合后会看到什么现象？家庭电路中的短路：是指相线未经过用电器直接与中性线相接触的现象。原理解释引起短路的可能原因实质：相线与中性线相连你见过这些警示标志吗？触电的伤害有多大！！！电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。通常情况下人体的电阻约为104～105Ω，潮湿时电阻可降为103Ω。请同学们计算在家庭电路中发生触电，人体干燥时和潮湿时通过人体的电流。通过干燥人体的电流通过潮湿人体的电流（大于30mA）常见的触电的事故低压触电相线人体中性线相线（低于_______V）10001000远离高压电高压触电单脚跳或双脚并拢跳离安全用电原则先断电后救人 雷电是大气中一种剧烈的放电现象。云层和大地之间的电压可达几亿伏，放电时的电流可达二十万安，能够立即致人死亡;怎样防雷在户外遇到雷电我们可以怎么办？1、如图甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来,甲、乙两图产生电流过大的原因是不同的。其原因各是什么?电功率过大短路2、电焊利用电流的热效应将焊条熔化,从而使金属部件连接在一起。某电焊机输出电压40V、输出功率2000W。各种橡胶绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如下表。从安全角度考虑,应选择哪种导线作为电焊机的输出导线?请计算后说明。选择横截面积10mm23、如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙站在干焆的木桌上一只手接触到火线。此时,丁站在地面上用手去拉丙。则( )A.甲、乙都会触电B.甲、丙都会触电C.乙、丁都会触电D.丙、丁都会角电D4、如图所示，拔插头时要捏着插头把它从插座中拔出来，而不能拽着插头后面的电线把插头从插座中拔出来。如图乙所示做法的安全隐患是什么?5、以下做法，正确的是（ ）A.用剪刀或绝缘柄破损的钳子剪带电的导线B.电线上晾衣服 C.发现有人触电时应立即用手将触电者拉离带电体D.输电线的断头落在地上不要靠近，更不要去拾。D
