19.1 安全用电 课件(有答案)- 2025-2026学年物理人教版九年级全一册

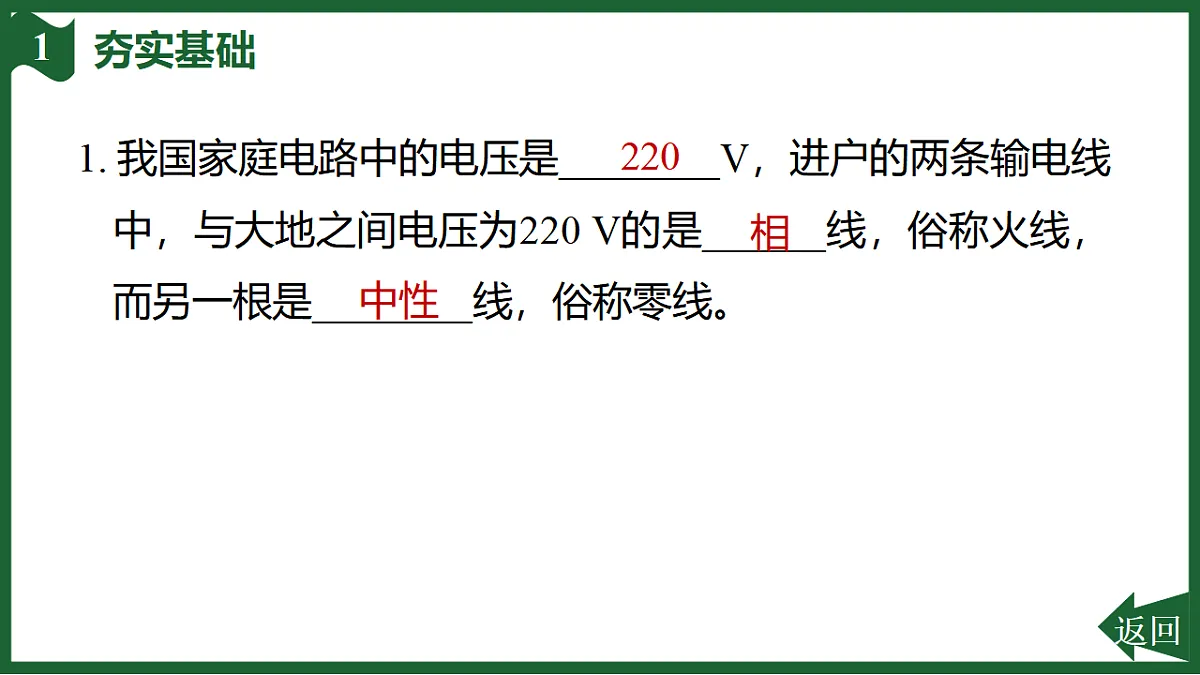

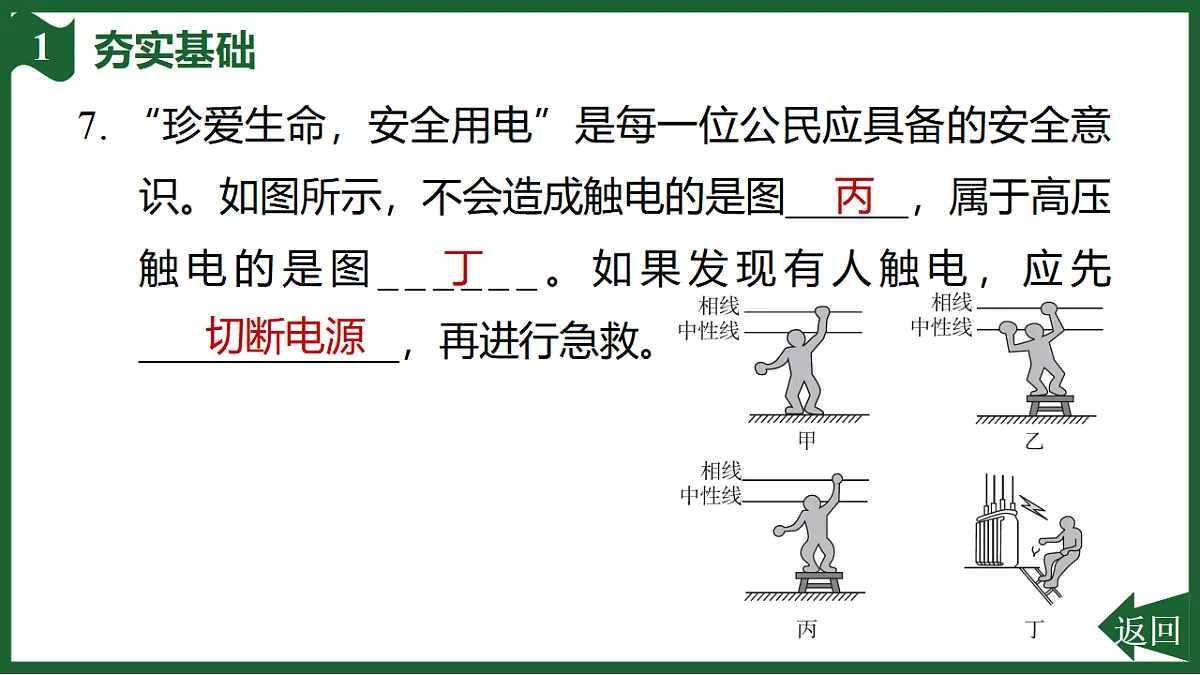

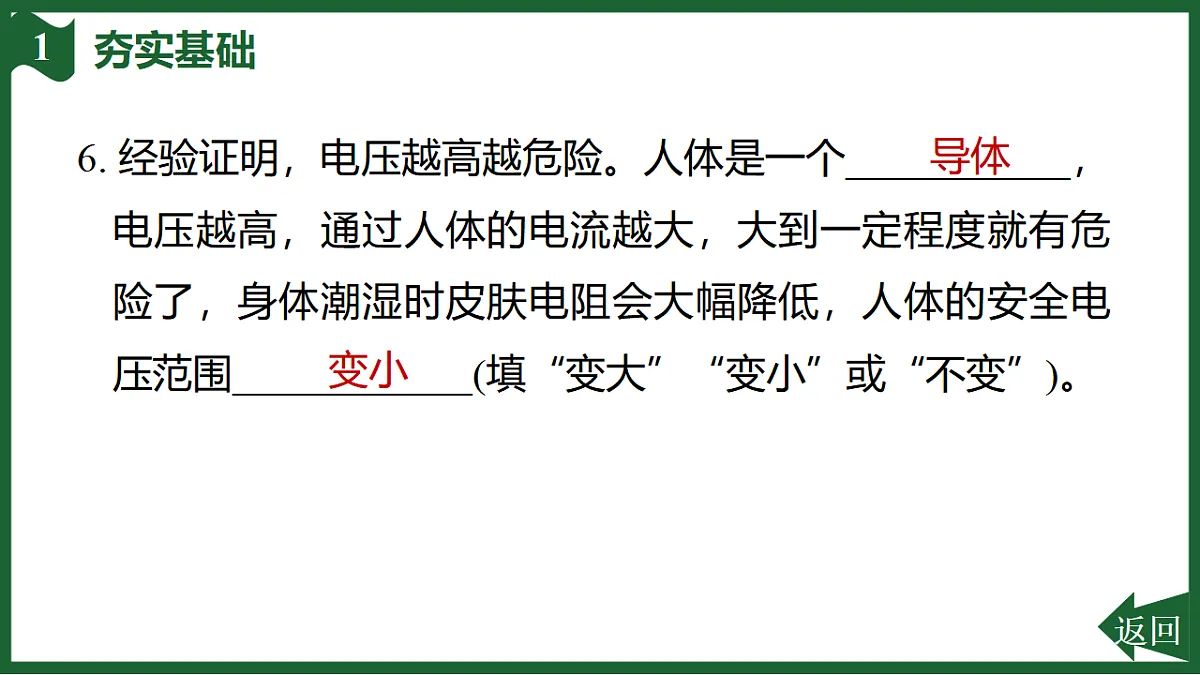

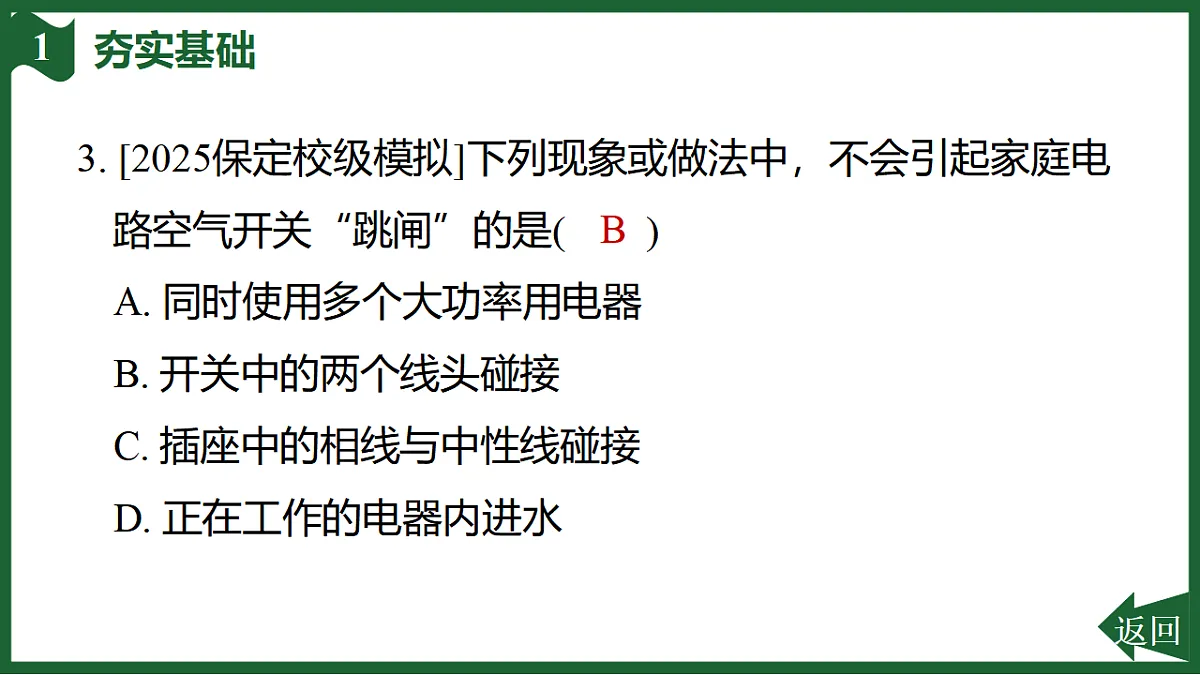

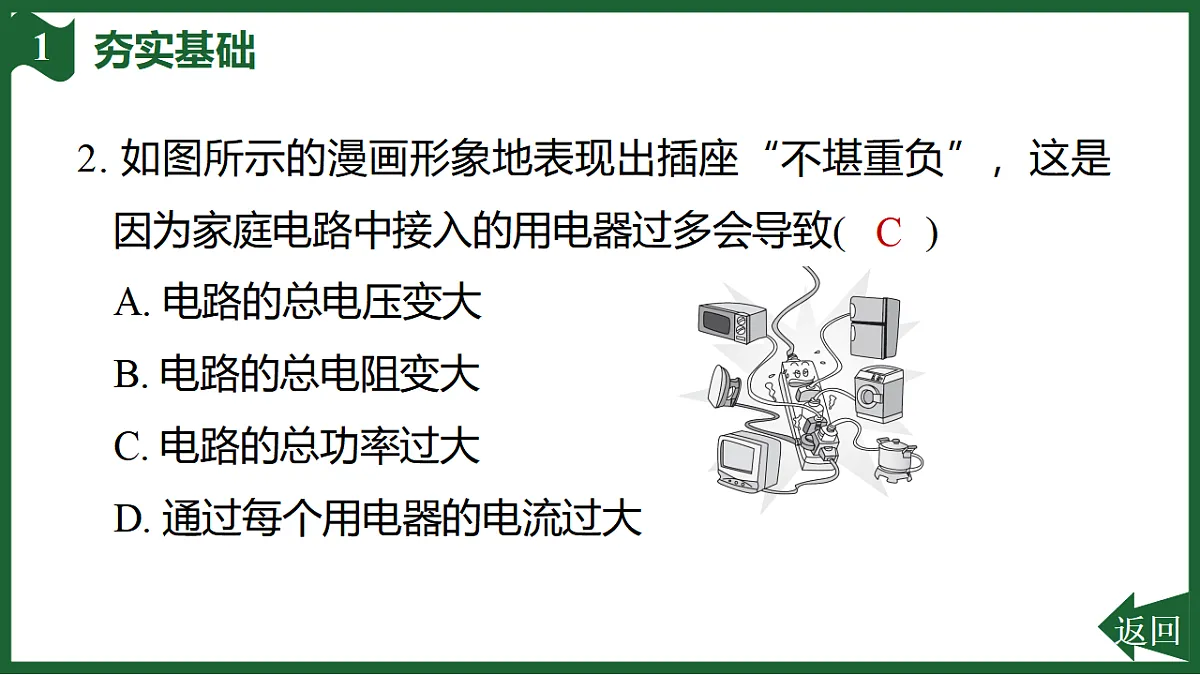

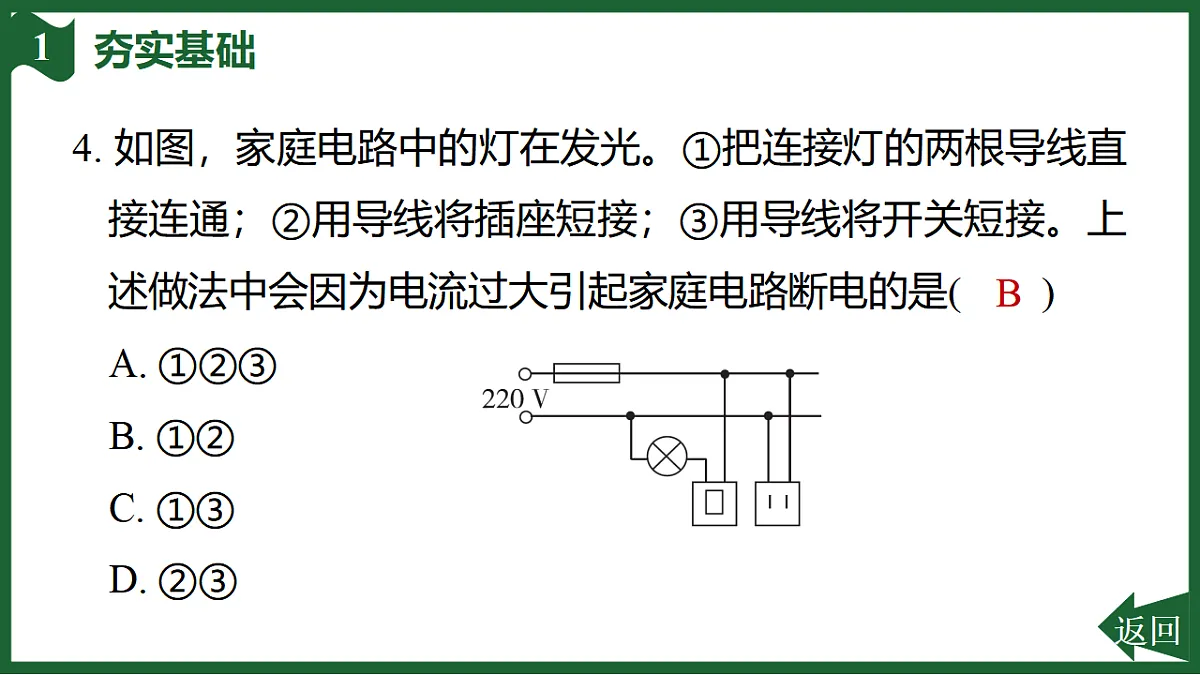

第十九章 生活用电第1节　安全用电1. 我国家庭电路中的电压是________V，进户的两条输电线中，与大地之间电压为220 V的是______线，俗称火线，而另一根是________线，俗称零线。 220相中性2. 如图所示的漫画形象地表现出插座“不堪重负”，这是因为家庭电路中接入的用电器过多会导致(　　)A. 电路的总电压变大B. 电路的总电阻变大C. 电路的总功率过大D. 通过每个用电器的电流过大C3. [2025保定校级模拟]下列现象或做法中，不会引起家庭电路空气开关“跳闸”的是(　　)A. 同时使用多个大功率用电器B. 开关中的两个线头碰接C. 插座中的相线与中性线碰接D. 正在工作的电器内进水B4. 如图，家庭电路中的灯在发光。①把连接灯的两根导线直接连通；②用导线将插座短接；③用导线将开关短接。上述做法中会因为电流过大引起家庭电路断电的是(　　)A. ①②③ 　B. ①② C. ①③ D. ②③B5. 触电是较强的电流从人体中通过造成的。电对人体造成的伤害程度的关键影响因素有两点：一是________________________，二是_________________。 通过人体电流的大小持续时间6. 经验证明，电压越高越危险。人体是一个___________，电压越高，通过人体的电流越大，大到一定程度就有危险了，身体潮湿时皮肤电阻会大幅降低，人体的安全电压范围____________(填“变大”“变小”或“不变”)。 导体变小7. “珍爱生命，安全用电”是每一位公民应具备的安全意识。如图所示，不会造成触电的是图______，属于高压触电的是图______。如果发现有人触电，应先_____________，再进行急救。丙丁切断电源8. 如图所示，若高压输电线落在地面，地面上与电线断头距离不同的各点间存在着______。当人走近断头时，两脚位于离电线断头远近不同的位置上，两脚之间便有了________，这时电流通过人体，造成___________________ (填“跨步电压触电”或“高压电弧触电”)。 电压电压跨步电压触电9. 雷电是大气中一种剧烈的放电现象，云层和大地之间的放电如果通过建筑物，巨大的热量和空气的振动会使建筑物受到严重的破坏，这是因为电流具有_______效应。如图所示是高大建筑顶端针状的金属物——避雷针，它通过很________(填“粗”或“细”)的金属线与________相连，可有效防止雷电带来的损害。热粗大地10. [2025邯郸峰峰矿区模拟]关于家庭电路，下列说法正确的是(　　)A. 家庭电路中空气开关跳闸，一定是因为使用了大功率的用电器B. 在家庭电路中，为了防止触电，必须把用电器的开关装在相线上C. 雷雨天可以在大树下避雨D. 高压输电线只要不接触，就不会发生触电事故B11. 大部分家用电器在使用时都要用到插头和插座，下列相关说法正确的是(　　)A. 图甲中，绝缘皮破损的导线可继续使用B. 插头和插座脏了以后可以用湿布擦拭C. 图乙拔插头的方式偶尔用下也可以D. 甲、乙两图的做法都易造成短路D12. [2025江西]某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了________故障，从而使干路中的________过大，导致空气开关自动切断电路。 短路电流13. (4分)如图甲是消防部门公布的某年各场所火灾占比数据统计图，其中住宅火灾占比达43 %，不正确的家庭用电是形成住宅火灾的主要原因。在“安全用电”主题班会上，小点和小训针对家庭电路火灾原因发表了不同见解,如图乙。请你任选一个同学的观点，用所学物理知识解释家庭电路引发电线火灾的原因。 解：小点观点的解释：电路发生短路时，电路中的电阻很小，而家庭电路两端的电压保持不变，根据欧姆定律I＝ 可知，通过电线的电流很大；在电线电阻和通电时间一定时，又根据焦耳定律Q＝I2Rt可得，电流通过电线产生的热量很多，使电线的温度急剧升高,容易引发电线火灾。(或小训观点的解释：用电器总功率过大时，家庭电路两端的电压保持不变，根据P＝UI可知，通过电线的电流很大；电线的电阻和通电时间一定时,根据焦耳定律Q＝I2Rt可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。)14. (4分)如图甲是家中的配电箱，图乙是简化示意图(将家中房间简化为厨房和卧室)，当家中总电流过大时总开关断开。厨房和卧室的开关分别控制厨房和卧室中的用电器。(1)请你在下面方框内画出家中电路的连接方式，其中厨房和卧室里的用电器可以用 表示。(2)若某用电器短路，造成了总开关断开。若要进一步确定短路的用电器在厨房还是卧室，请写出你的操作及判断方法。 解：闭合总开关，只闭合厨房开关，若总开关断开，则短路在厨房；若总开关不断开，则短路在卧室。
