19.2　家庭电路的基本组成课件(有答案)2025-2026学年物理人教版（2024）九年级全一册

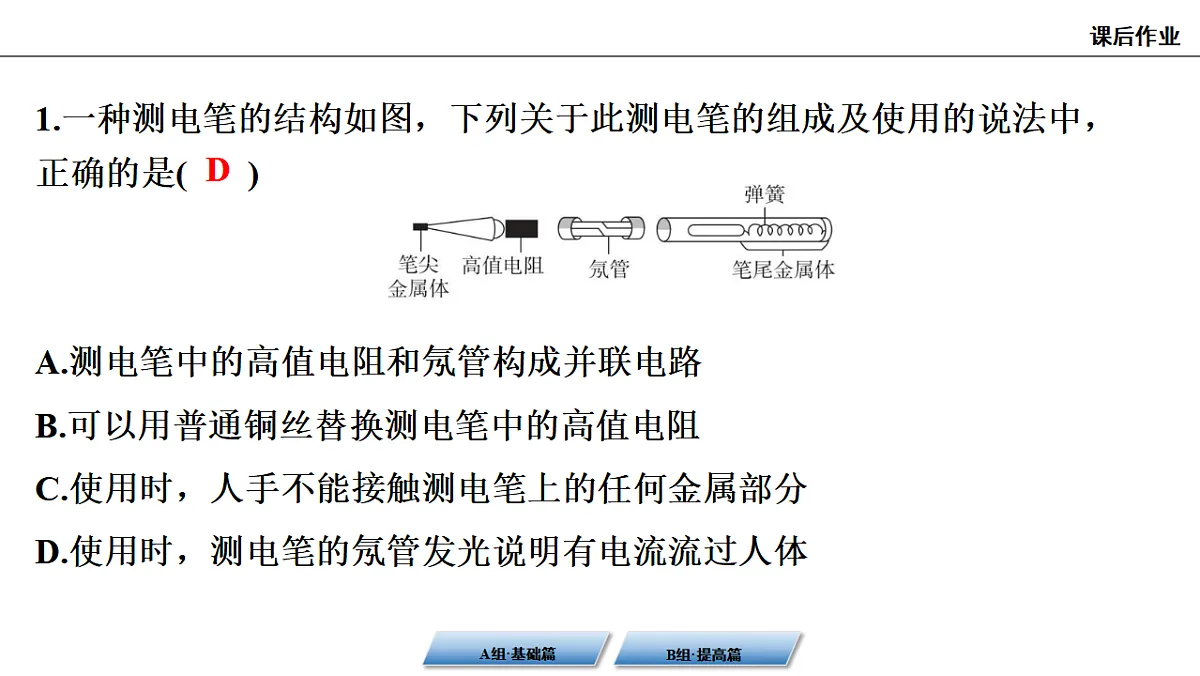

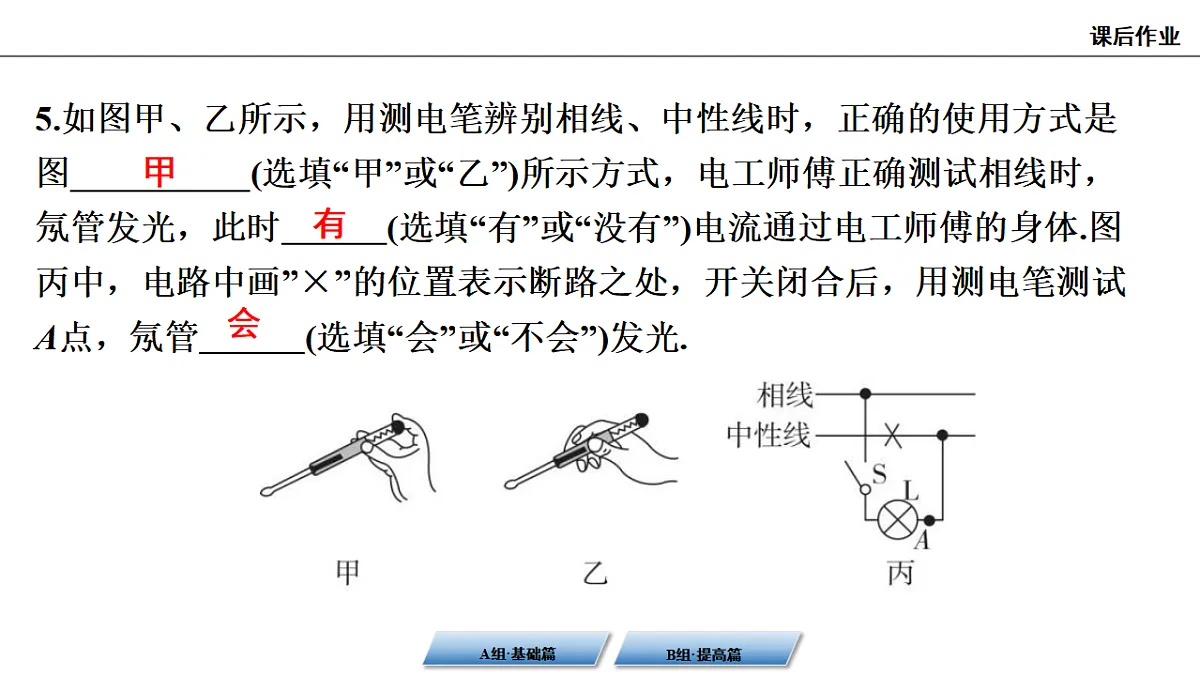

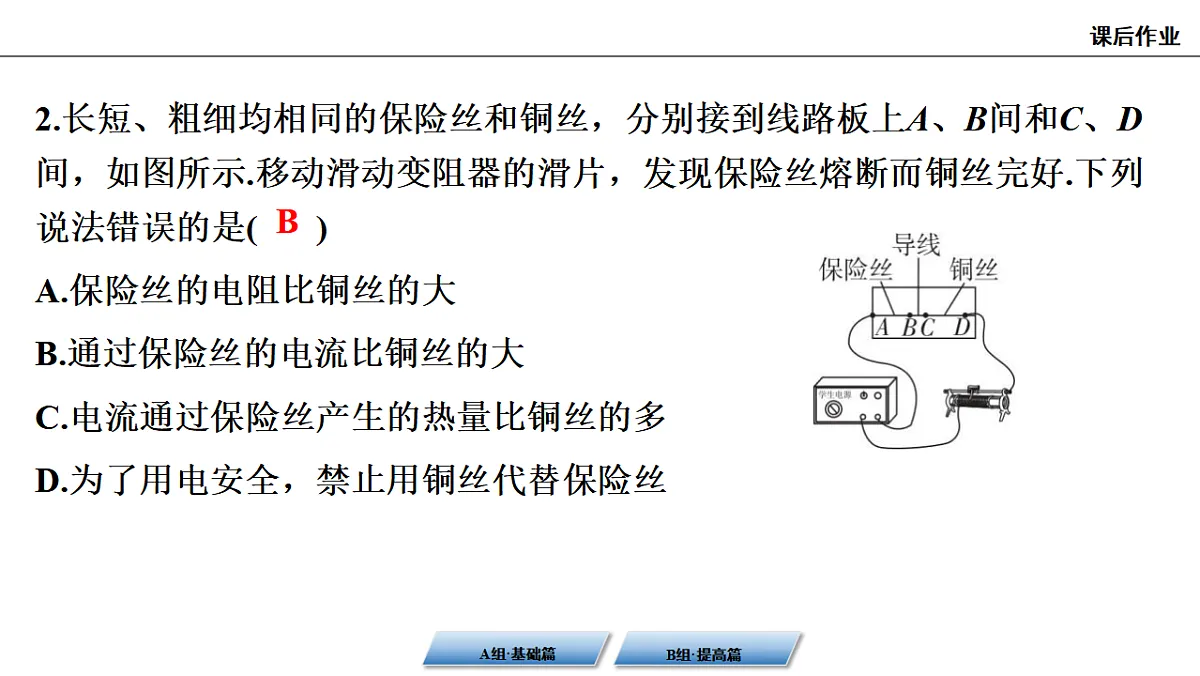

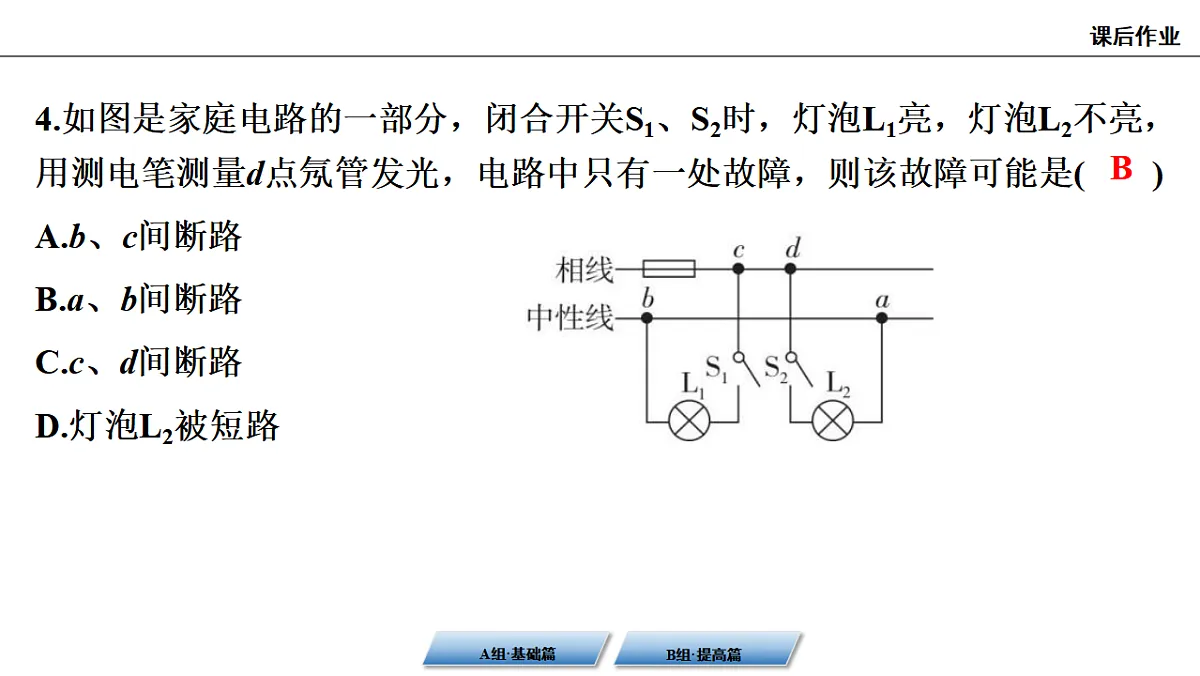

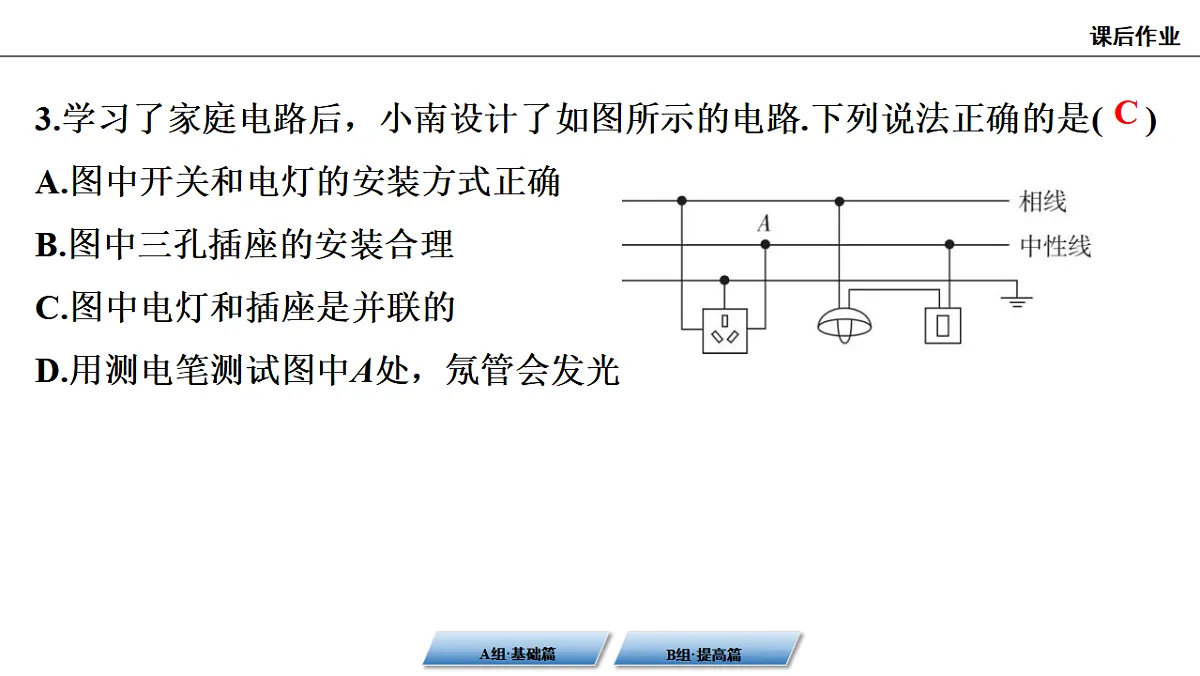

第十九章　生活用电第2节　家庭电路的基本组成A组·基础篇1.一种测电笔的结构如图，下列关于此测电笔的组成及使用的说法中，正确的是(D )A.测电笔中的高值电阻和氖管构成并联电路B.可以用普通铜丝替换测电笔中的高值电阻C.使用时，人手不能接触测电笔上的任何金属部分D.使用时，测电笔的氖管发光说明有电流流过人体D2.长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示.移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好.下列说法错误的是( B)A.保险丝的电阻比铜丝的大B.通过保险丝的电流比铜丝的大C.电流通过保险丝产生的热量比铜丝的多D.为了用电安全，禁止用铜丝代替保险丝B3.学习了家庭电路后，小南设计了如图所示的电路.下列说法正确的是( C)A.图中开关和电灯的安装方式正确B.图中三孔插座的安装合理C.图中电灯和插座是并联的D.用测电笔测试图中A处，氖管会发光C4.如图是家庭电路的一部分，闭合开关S1、S2时，灯泡L1亮，灯泡L2不亮，用测电笔测量d点氖管发光，电路中只有一处故障，则该故障可能是(B )A.b、c间断路 B.a、b间断路C.c、d间断路 D.灯泡L2被短路B5.如图甲、乙所示，用测电笔辨别相线、中性线时，正确的使用方式是图　甲　(选填“甲”或“乙”)所示方式，电工师傅正确测试相线时，氖管发光，此时　有　(选填“有”或“没有”)电流通过电工师傅的身体.图丙中，电路中画”×”的位置表示断路之处，开关闭合后，用测电笔测试A点，氖管　会　(选填“会”或“不会”)发光. 甲有会6.如图是安装了漏电保护器的家庭电路.当漏电保护器检测到通过图中A和　B　(选填“B”或“C”)两处的电流不相等时，会迅速切断电路，从而起到保护作用.当家电维修人员在图中C处不慎触电时，漏电保护器　会　(选填“会”或“不会”)切断电路.若人体电阻为5kΩ，触电时通过人体的电流为　44　mA. B会44　B组·提高篇7.图甲是某品牌的插座面板，将其正确接入家庭电路后，如图乙所示.当闭合开关后，下列说法正确的是(C )A.洗衣机可以接在该插座上使用B.合上开关后用测电笔测试插座的右孔，氖管不发光C.若指示灯断路，该插座还可以使用D.为了保持清洁，可用湿抹布擦拭插座面板C8.如图所示是小华家中电路的一部分，下列说法正确的是( B)A.电冰箱接入三孔插座后，其外壳与中性线相连B.断开开关时，站在地上的人接触A点会触电，接触B点不会触电C.可以用漏电保护器来代替保险丝D.为了用电安全，应在乙处安装开关，甲处安装电灯B9.如图，某家庭电路的输电线甲、乙从右端进户.闭合开关S，LED灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光.由于出现故障，电风扇停止工作，LED灯仍发光，用测电笔检测插座两孔，氖管均发光.该故障是(D )A.电风扇短路B.电风扇断路C.输电线甲a、b两点之间断路D.输电线甲b、c两点之间断路D10.小明想在家里安装一盏照明灯，如图所示，这是他设计的电路，图中虚线框1和2内应连入开关和电灯，则开关应安装在虚线框　2　内.安装完毕后，他在家里开着空调上网查资料，当妈妈做饭，把电饭煲插头插进插座时，空气开关立刻“跳闸”，小明分析原因可能是电饭煲插头内部导线　短路　，也可能是家里电路中用电器的　总功率　过大. 2短路总功率11.如图是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作.拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，　会　(选填“会”或“不会”)触电，该电路中的故障是　C、D　之间断路.人接触C点　不会　(选填“会”或“不会”)触电. 会C、D不会
