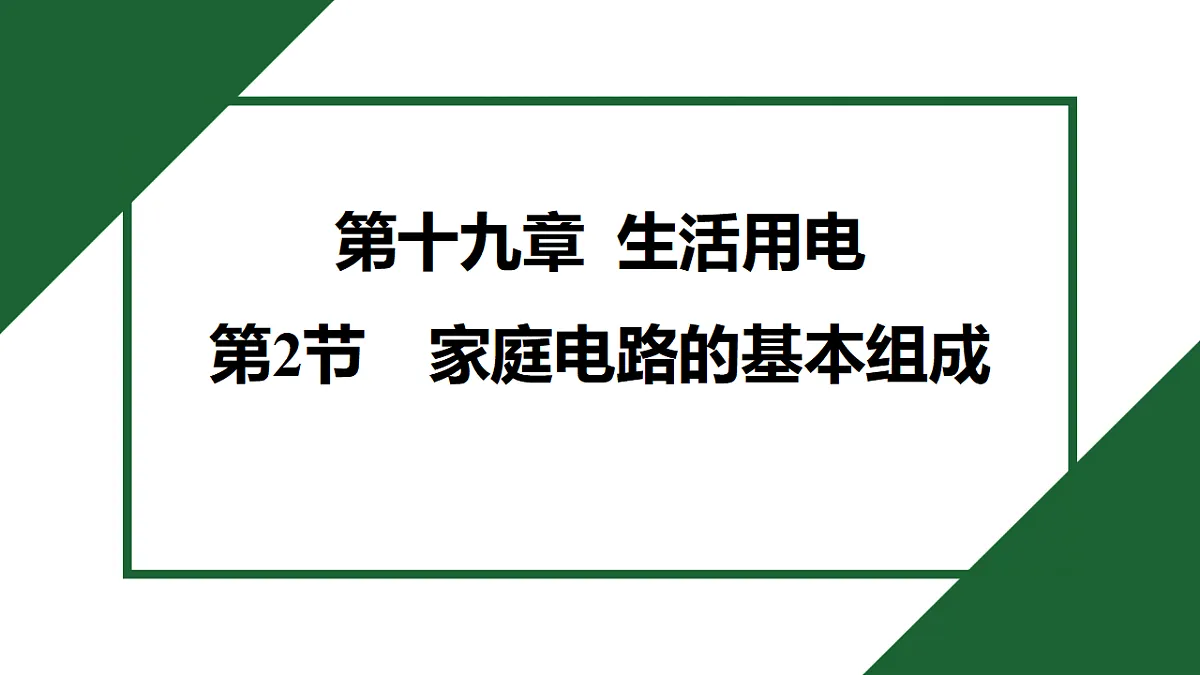

19.2 家庭电路的基本组成课件(有答案)--- 2025-2026学年物理人教版九年级全一册

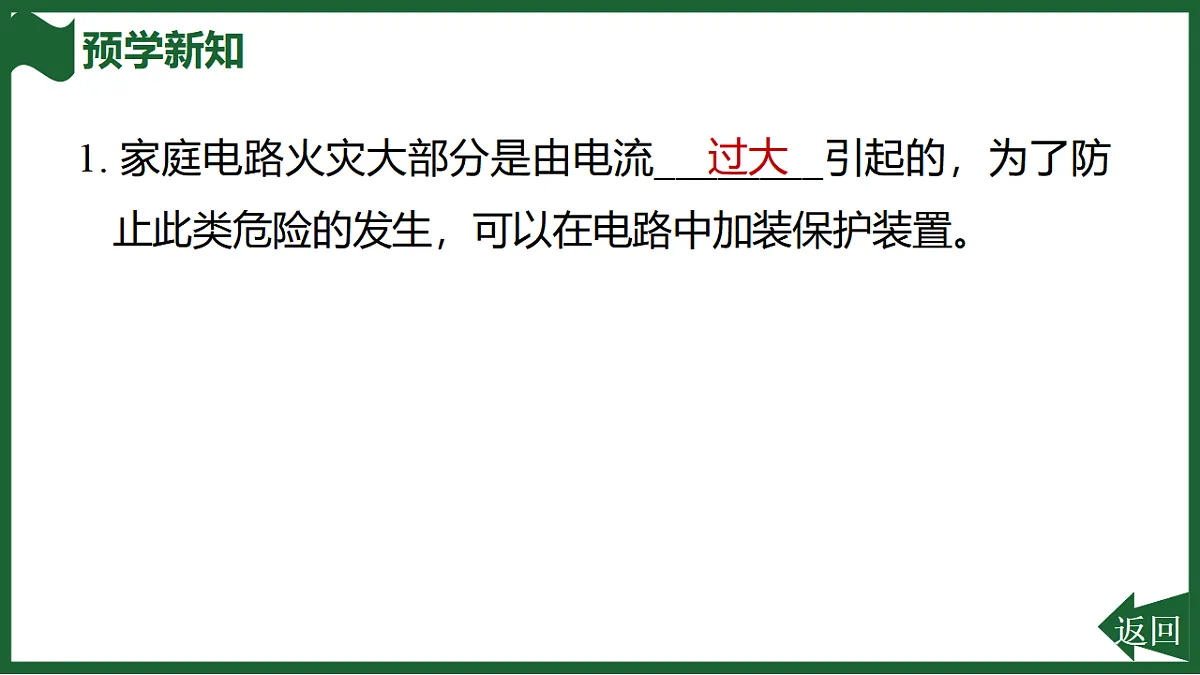

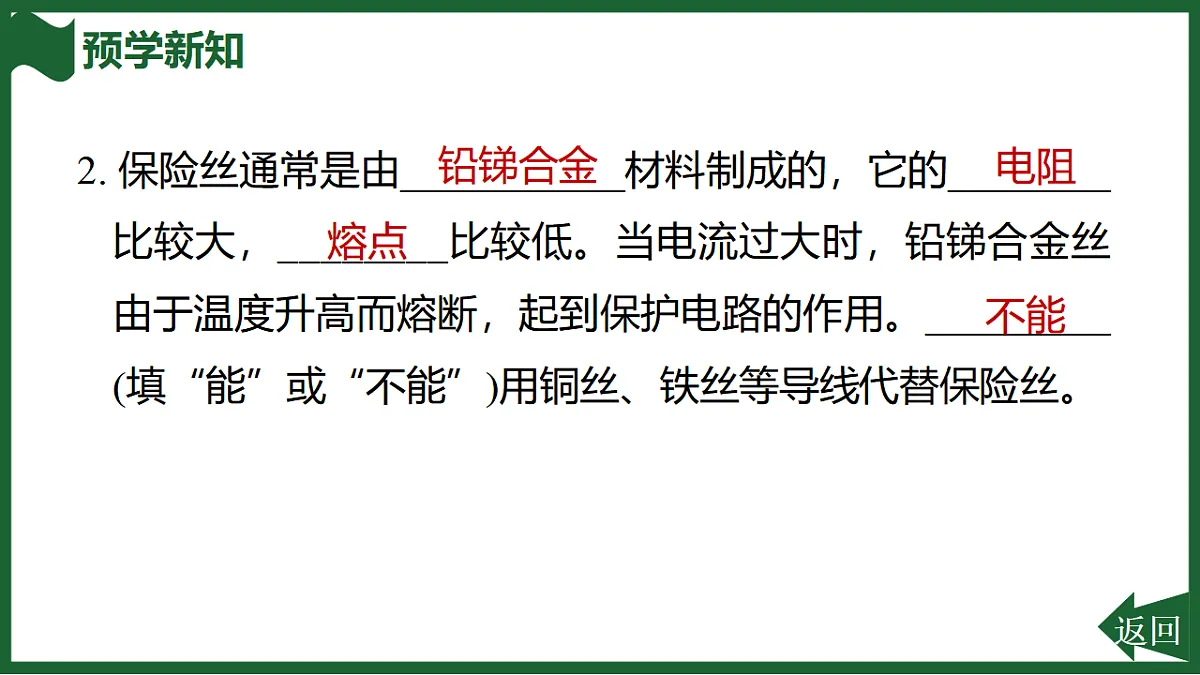

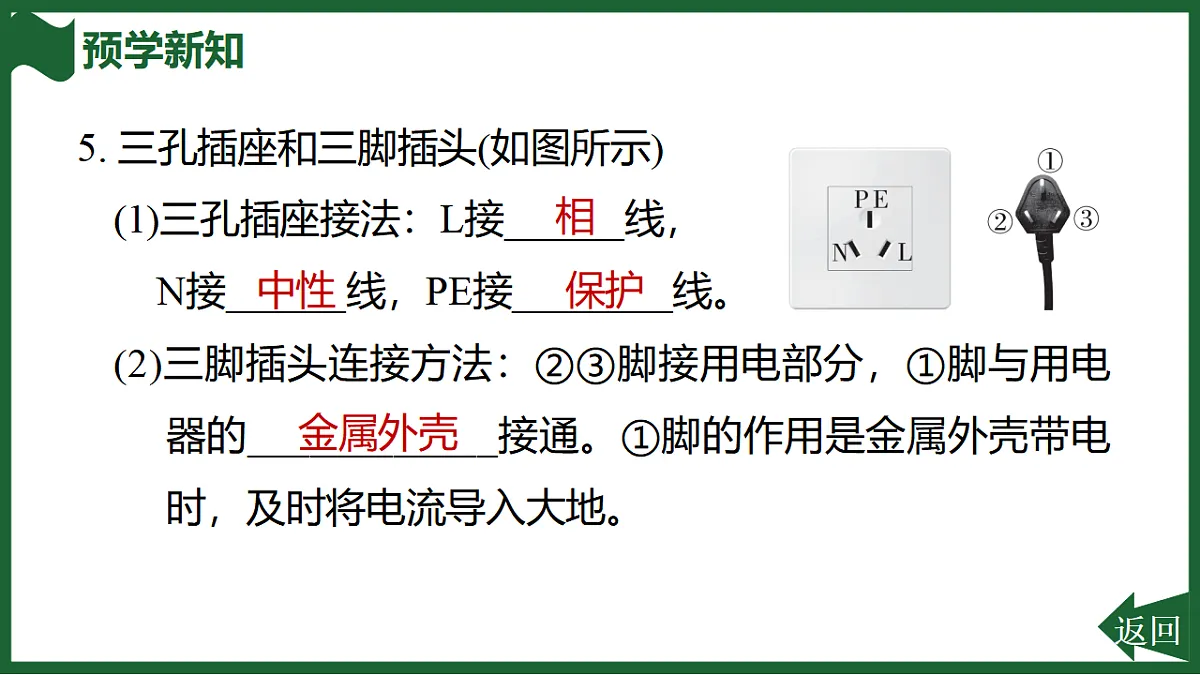

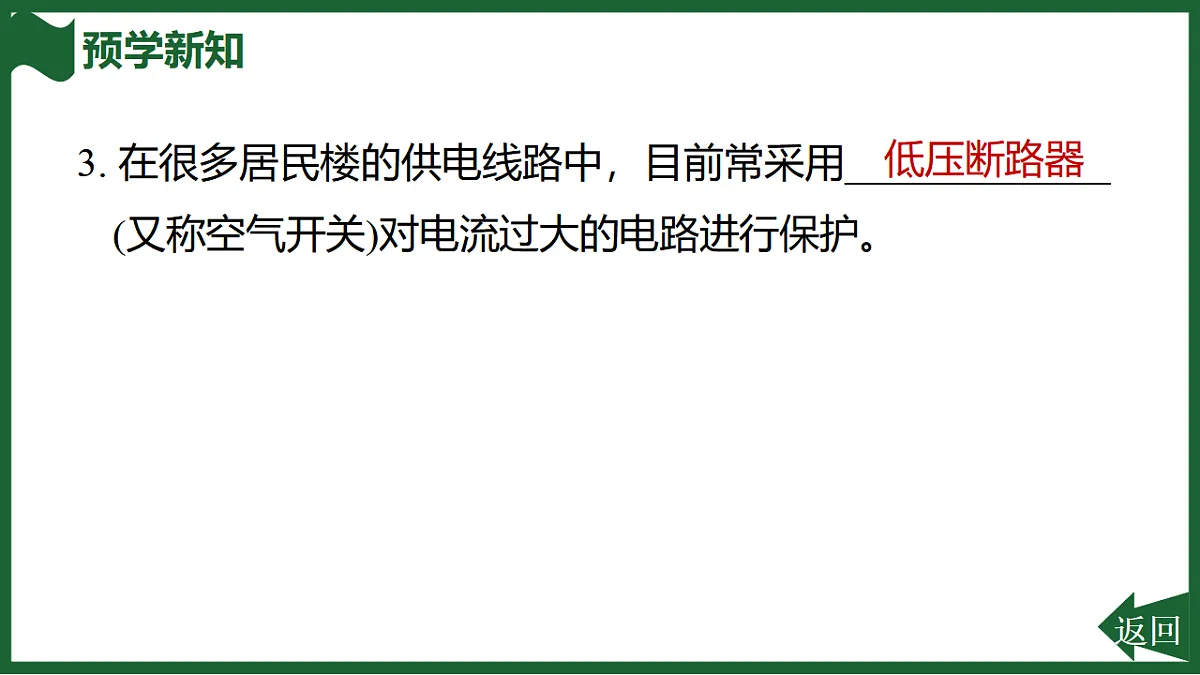

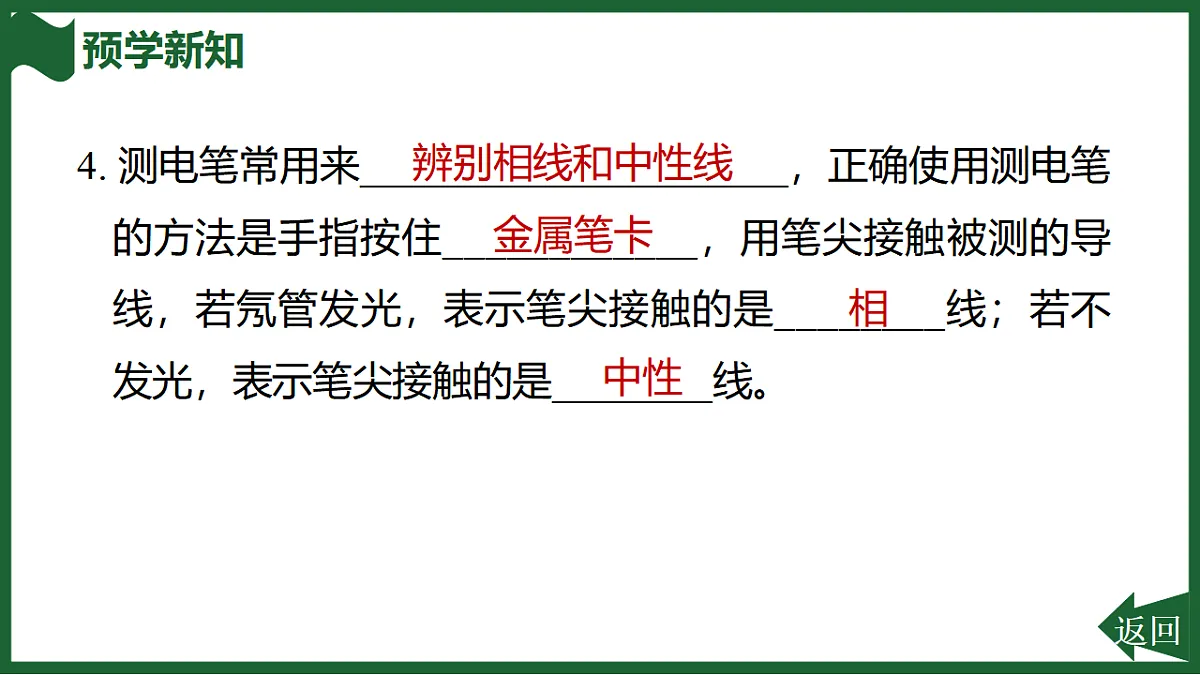

第十九章 生活用电第2节　家庭电路的基本组成1. 家庭电路火灾大部分是由电流________引起的，为了防止此类危险的发生，可以在电路中加装保护装置。过大2. 保险丝通常是由___________材料制成的，它的________比较大，________比较低。当电流过大时，铅锑合金丝由于温度升高而熔断，起到保护电路的作用。_________ (填“能”或“不能”)用铜丝、铁丝等导线代替保险丝。铅锑合金电阻熔点不能3. 在很多居民楼的供电线路中，目前常采用_____________ (又称空气开关)对电流过大的电路进行保护。低压断路器4. 测电笔常用来_____________________，正确使用测电笔的方法是手指按住____________，用笔尖接触被测的导线，若氖管发光，表示笔尖接触的是________线；若不发光，表示笔尖接触的是________线。辨别相线和中性线金属笔卡相中性5. 三孔插座和三脚插头(如图所示)(1)三孔插座接法：L接______线，N接______线，PE接________线。(2)三脚插头连接方法：②③脚接用电部分，①脚与用电器的____________接通。①脚的作用是金属外壳带电时，及时将电流导入大地。相中性保护金属外壳6. 站在地上的人不小心接触了相线，电流经过人体流入大地，________________会迅速切断电路。漏电保护器7. 在家庭电路中，从进户开始要顺次安装电能表、___________之后再接用电器。家庭电路的总开关用来控制室内全部电路，家庭电路需要修理时，总开关要___________。总开关断开1. 家庭电路中的电流过大时，会自动切断电路起保护作用的装置是(　　)A. 空气开关 B. 电冰箱C. 电能表 D. 漏电保护器A2. 以下是小点同学整理的物理笔记，其中错误的是(　　)A. 短路时无保护装置的家庭电路易起火B. 保险丝烧断是由于电流的热效应C. 带有金属外壳的用电器需要使用三脚插头D. 空气开关跳闸后，只需重新闭合即可D3. 如图甲、乙所示，用测电笔辨别相线、中性线时，正确的使用方式是图________(填“甲”或“乙”)。物理老师给同学们演示使用测电笔辨别相线和中性线，老师正确使用测电笔笔尖接触两孔插座其中一个插孔的导线，测电笔的氖管未发光，说明被检测的插孔中的导线与_________(填“相线”或“中性线”)相连。乙中性线4. 三孔插座比两孔插座多的那个孔是接_________的；电饭锅、洗衣机所用的插头为三脚插头，如图，其中插脚①做得稍长的主要目的是当三脚插头插入三孔插座中时_________________________________。大地用电器外壳先与大地相连5. 请在图中把电灯、控制电灯的开关和三孔插座正确接入家庭电路中。
