19.2 家庭电路的基本组成课件-2025-2026学年物理人教版九年级全一册

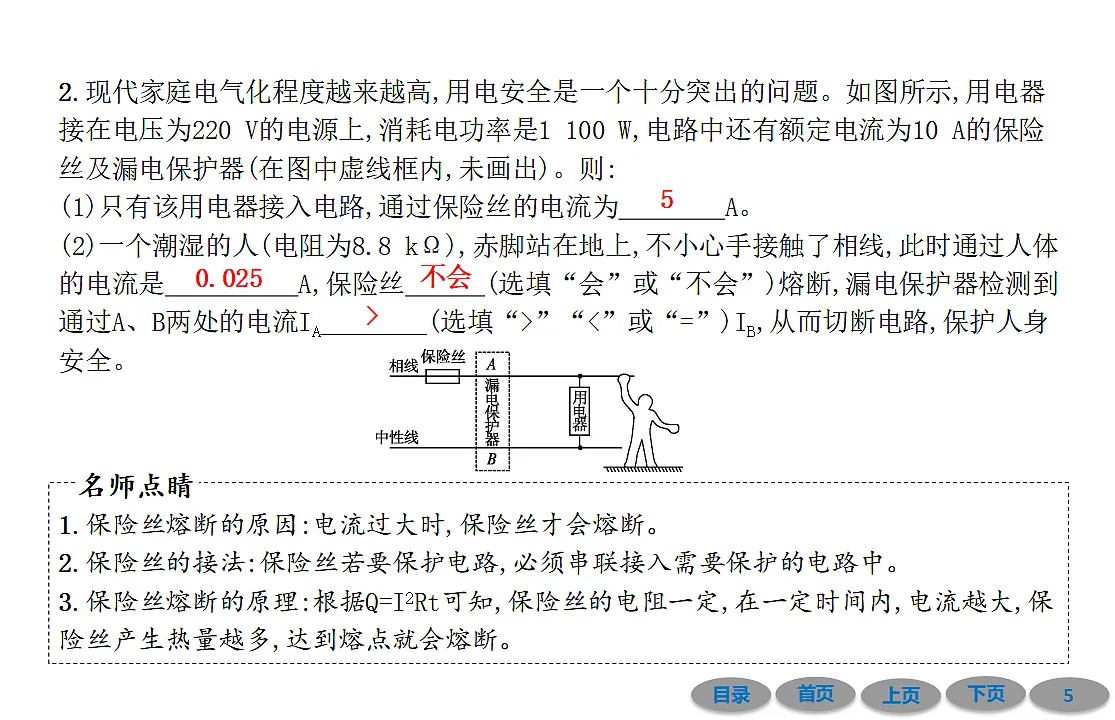

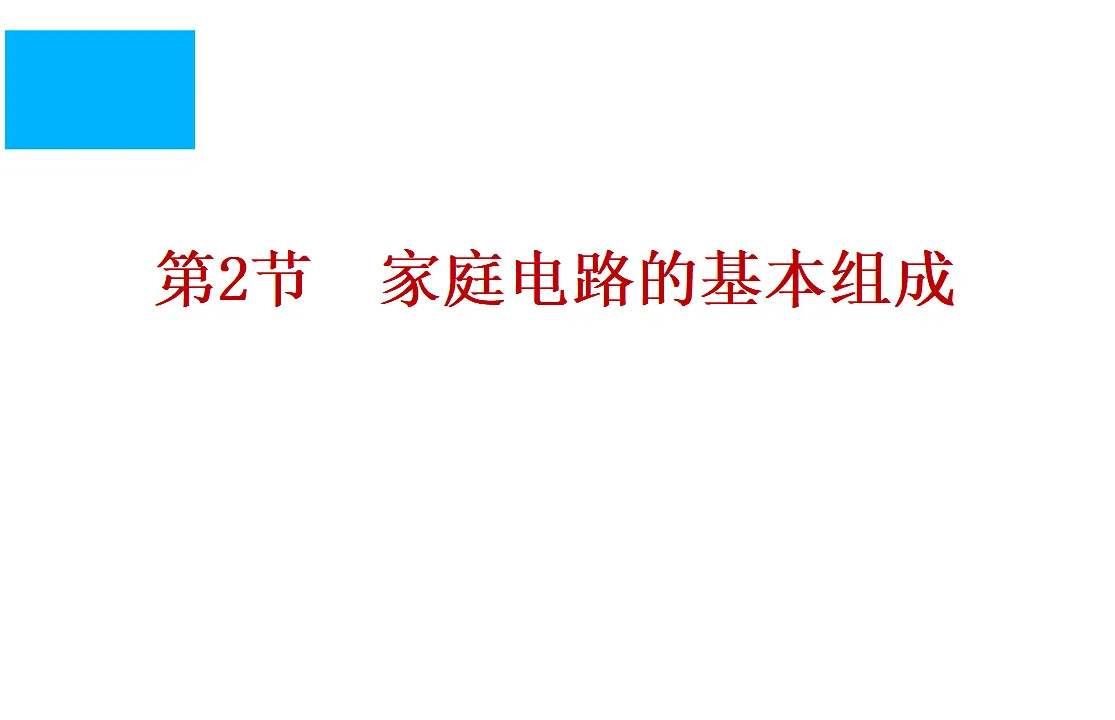

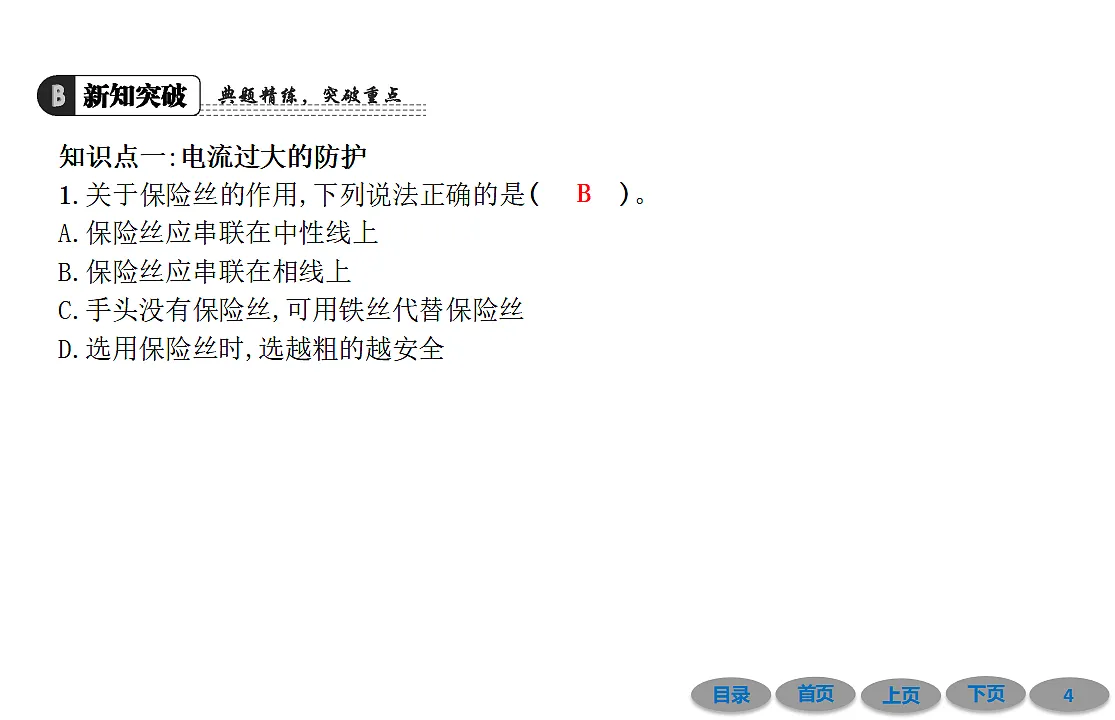

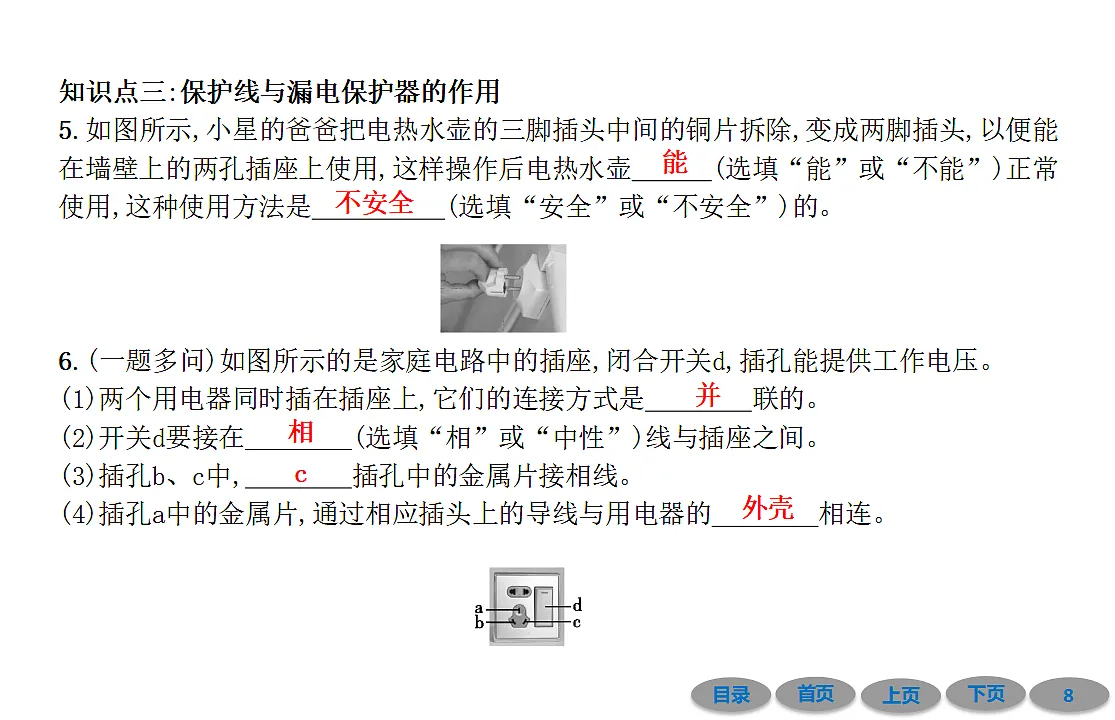

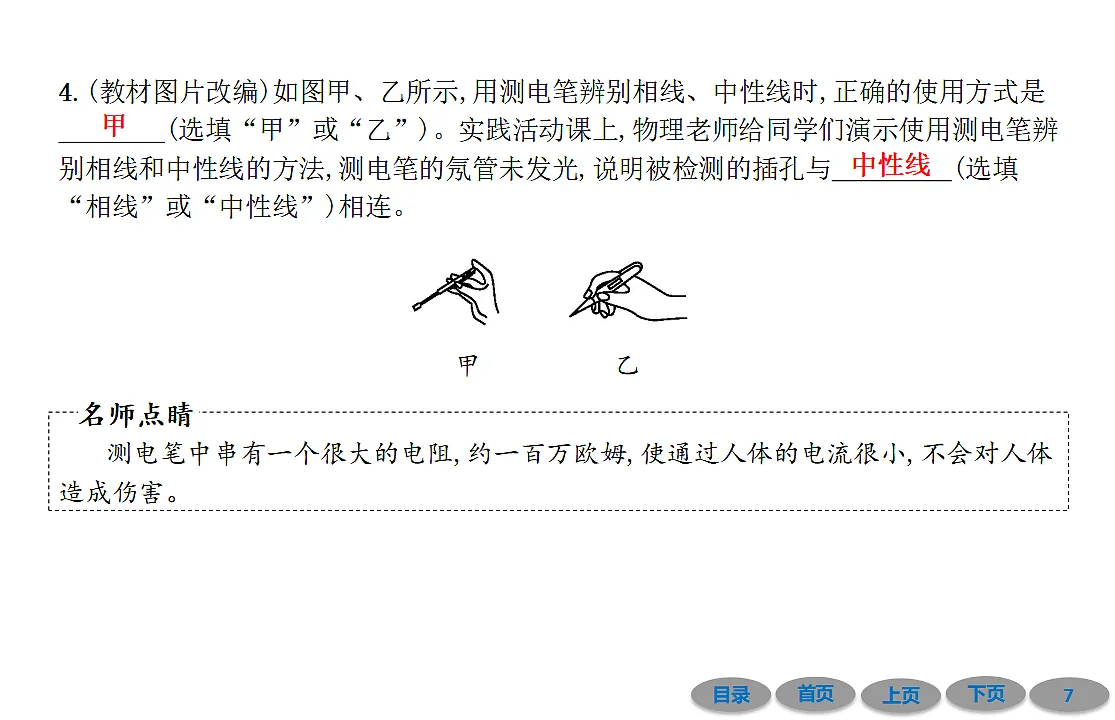

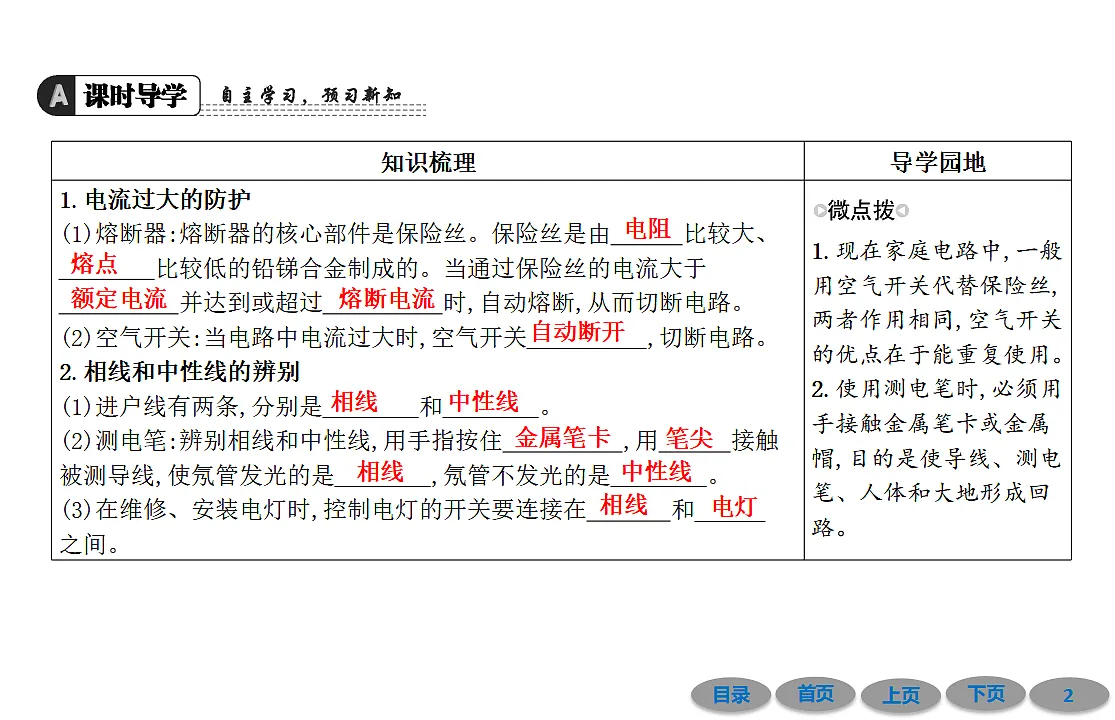

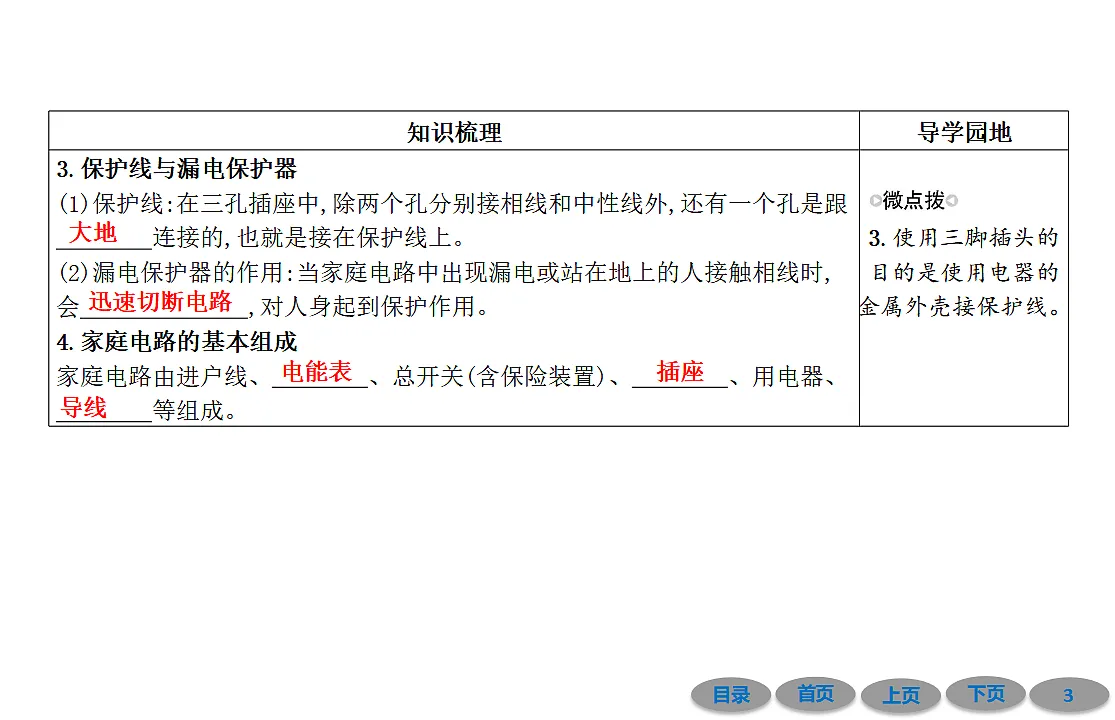

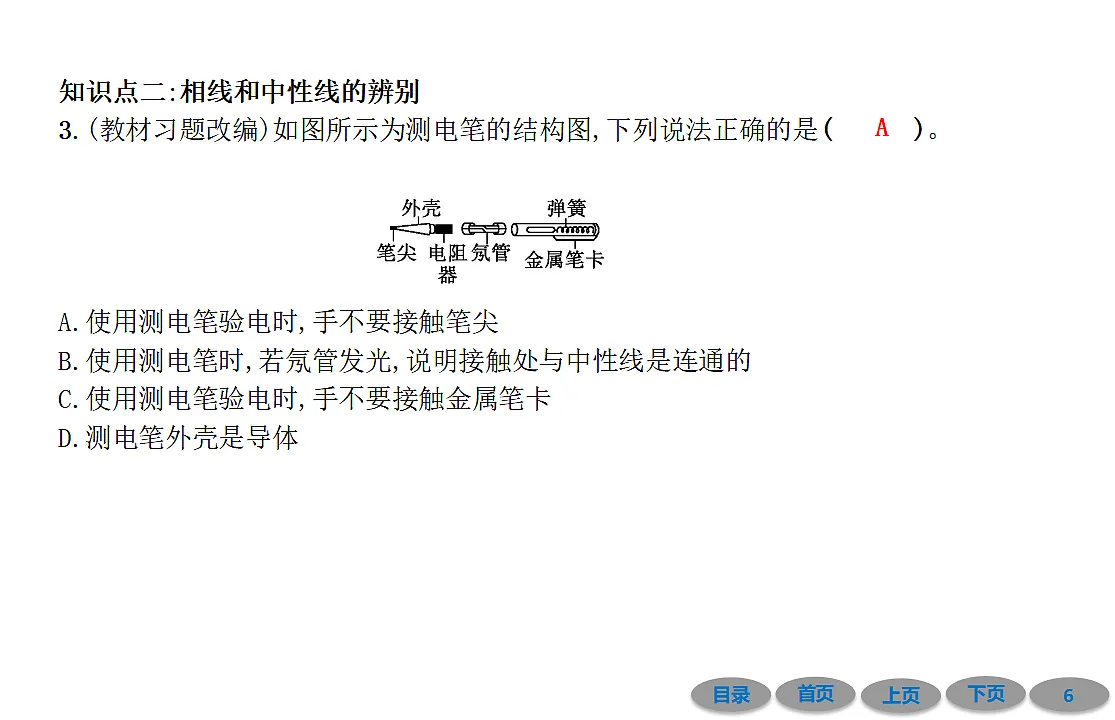

第2节　家庭电路的基本组成电阻熔点额定电流熔断电流自动断开相线中性线金属笔卡笔尖相线中性线相线电灯大地迅速切断电路电能表插座导线知识点一:电流过大的防护1.关于保险丝的作用,下列说法正确的是( )。A.保险丝应串联在中性线上B.保险丝应串联在相线上C.手头没有保险丝,可用铁丝代替保险丝D.选用保险丝时,选越粗的越安全B2.现代家庭电气化程度越来越高,用电安全是一个十分突出的问题。如图所示,用电器接在电压为220 V的电源上,消耗电功率是1 100 W,电路中还有额定电流为10 A的保险丝及漏电保护器(在图中虚线框内,未画出)。则:(1)只有该用电器接入电路,通过保险丝的电流为　　　　A。 (2)一个潮湿的人(电阻为8.8 kΩ),赤脚站在地上,不小心手接触了相线,此时通过人体的电流是　　　 A,保险丝　　　(选填“会”或“不会”)熔断,漏电保护器检测到通过A、B两处的电流IA　　　　(选填“>”“1.保险丝熔断的原因:电流过大时,保险丝才会熔断。2.保险丝的接法:保险丝若要保护电路,必须串联接入需要保护的电路中。3.保险丝熔断的原理:根据Q=I2Rt可知,保险丝的电阻一定,在一定时间内,电流越大,保险丝产生热量越多,达到熔点就会熔断。知识点二:相线和中性线的辨别3.(教材习题改编)如图所示为测电笔的结构图,下列说法正确的是( )。A.使用测电笔验电时,手不要接触笔尖B.使用测电笔时,若氖管发光,说明接触处与中性线是连通的C.使用测电笔验电时,手不要接触金属笔卡D.测电笔外壳是导体A4.(教材图片改编)如图甲、乙所示,用测电笔辨别相线、中性线时,正确的使用方式是　　　　(选填“甲”或“乙”)。实践活动课上,物理老师给同学们演示使用测电笔辨别相线和中性线的方法,测电笔的氖管未发光,说明被检测的插孔与　　　 　(选填“相线”或“中性线”)相连。 甲　 　　乙测电笔中串有一个很大的电阻,约一百万欧姆,使通过人体的电流很小,不会对人体造成伤害。甲中性线知识点三:保护线与漏电保护器的作用5.如图所示,小星的爸爸把电热水壶的三脚插头中间的铜片拆除,变成两脚插头,以便能在墙壁上的两孔插座上使用,这样操作后电热水壶　　　(选填“能”或“不能”)正常使用,这种使用方法是　　　　　(选填“安全”或“不安全”)的。 6.(一题多问)如图所示的是家庭电路中的插座,闭合开关d,插孔能提供工作电压。(1)两个用电器同时插在插座上,它们的连接方式是　　　　联的。 (2)开关d要接在　　　　(选填“相”或“中性”)线与插座之间。 (3)插孔b、c中,　　　　插孔中的金属片接相线。 (4)插孔a中的金属片,通过相应插头上的导线与用电器的　　　　相连。 能不安全并相c外壳知识点四:家庭电路的基本组成7.(教材“想想议议”改编)小刚家的电路简化后如图所示,由该电路可知( )。 A.a线是相线,b线是中性线B.控制灯泡的开关可以和灯泡的位置互换C.电能表是用来直接测量用电器消耗的总功率的D.电路中的灯泡、电视机和电冰箱是并联的,各个小彩灯之间也是并联的A8.(山东烟台中考)下图所示的是家庭电路的一部分,请将开关控制台灯的电路补充完整。1.保险丝要串联在相线上。2.开关要接在相线和用电器之间。3.螺口灯泡上的金属圆点接相线,螺旋套接中性线。4.两孔插座按照“左中性线右相线”方式接线;三孔插座按照“左中性线右相线上保护线”方式接线。答案：如图所示【基础达标练】1.现需在插座上连入一大功率用电器,并单独配置一根保险丝,下面的图正确是( )。 A B C DA2.小明家厨房的电饭锅、电饼铛正在工作,当他再将电热水壶插头插入插座时,空气开关立刻“跳闸”切断电路。关于空气开关“跳闸”及可能的原因,下列说法正确的是( )。A.会导致电饭锅被烧坏B.这是因为用电器两端电压过大C.这是因为电路中的总电流过大D.这是因为同时工作的用电器总功率过小3.对家庭电路的安装过程,下列正确的是( )。A.按照进户线→电能表→总开关→熔断器→用电器的顺序安装B.家庭电路中,总功率过大会造成漏电保护器启动C.所有家用电器和插座都要串联,并且用电器与控制它的开关也要串联D.三孔插座有时不需要接地CA4.某家庭电路的连接如图所示,下列说法正确的是( )。A.a点所在的电源线是中性线B.空气开关只能安装在b点C.c点所在的导线与大地相连D.L1和L2是串联的5.如图所示的是某家庭电路的一部分,下列说法正确的是( )。A.当开关S闭合时,若灯泡短路,用测电笔测试B点氖管会发光B.若台灯的插头插入插座,闭合台灯的开关时,其他支路上的灯泡立即熄灭,则是插头短路了C.若在图中甲、乙两处分别装上电灯或开关,甲处应装电灯,乙处应装开关D.断开开关S后,用测电笔测试B点氖管不发光CD6.在家庭电路中,照明灯泡L与控制它的开关S之间的连接方式是　　　　。某天,一只标有“220 V　40 W”的白炽灯灯丝断了,小明把断了的灯丝搭在一起后,再接入家庭电路中,其灯泡的实际电功率将　　　　　(选填“大于”“小于”或“等于”)40 W。 7.现代家庭电路都安装有“漏电保护器”和“空气开关”,如图所示。它比单独安装传统的保险丝更能保证用电安全,其中　　　 　相当于保险丝。当房间里的电灯开关断开时,小明用测电笔分别检测开关的两个接线柱,氖管一次发光,一次不发光。据此,小明　　　　(选填“能”或“不能”)确定该开关接在相线上。 串联大于空气开关不能8.如图所示为常用的插线板。小明在使用中发现,插线板上的指示灯在开关断开时不发光,而开关闭合时指示灯发光。根据上述现象可知,指示灯和开关是　　　　(选填“串联”或“并联”)的。小明使用测电笔检测插座的各孔,手指应接触测电笔　　　 (选填“笔尖”或“笔尾”)金属体,如果氖管发光,说明该孔接触的是　　　　线。 9.(四川自贡中考)如图所示,请用笔画线表示导线,将插座、开关和电灯接入家庭电路中。串联笔尾相答案：如图所示10.劳动课正式成为中小学的一门独立课程,旨在培养学生劳动技术技能、技术素养。小明发现台灯的灯泡烧坏了,还发现电视机和台灯采用两脚插头,而洗衣机、电冰箱、空调却是三脚插头。请你从安全用电的角度考虑,回答下列问题:(1)换台灯灯泡时,如果不慎也会出现意想不到的事故。关于换灯泡的做法,不同的同学有不同的建议:甲同学说先切断电源,再更换灯泡;乙同学说不用切断电源,也可以直接更换灯泡。哪位同学的说法正确?(2)请你用学过的知识简要说明使用三脚插头的好处。答案：甲同学说法正确。答案：三脚插头的三个脚除了接相线和中性线,还有一只稍长的脚接保护线,插头插入时用电器金属外壳先接地,当家用电器漏电时,电流会顺着保护线导入大地,从而保护使用者,防止发生触电事故。【思维拓展练】11.如图所示的是一户住宅内的配电系统方框图。下列说法正确的是( )。 A.电能表和空气开关N的连接位置应该对调B.当吊灯正常发光时,用测电笔接触P导线氖管不会发光C.站在地上的人不小心用手触到插孔M内的金属片时,漏电保护器会迅速断开D.当空气开关N跳闸时,一定是空调和吊灯同时使用引起的C
