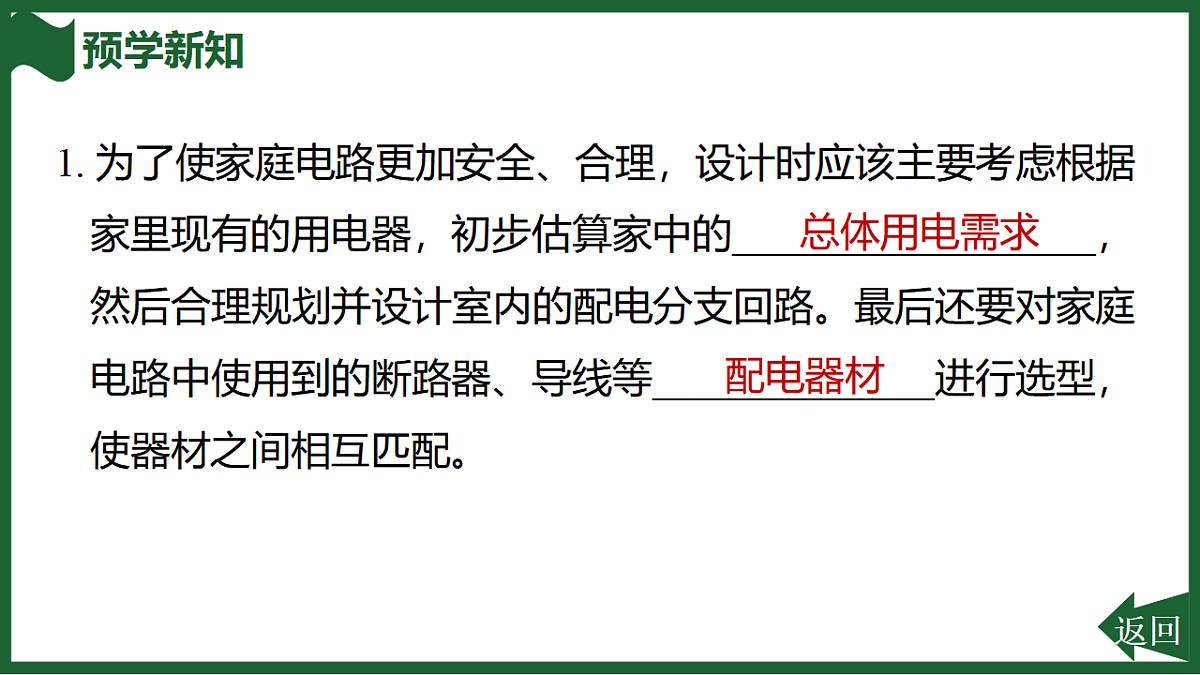

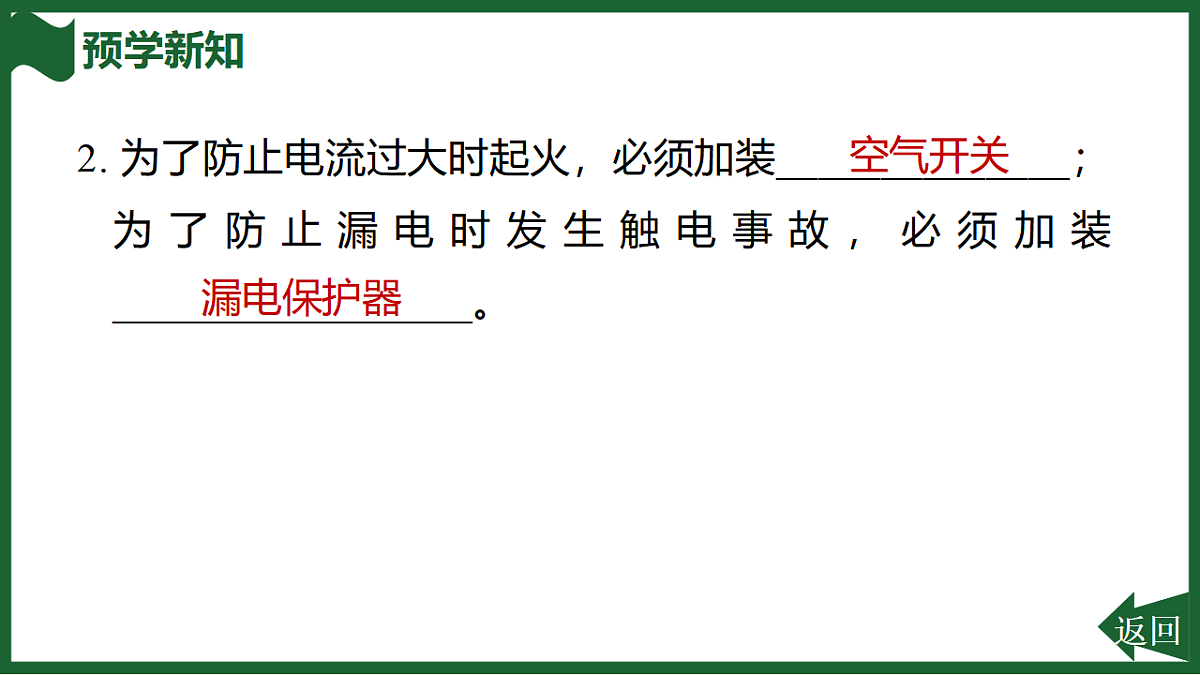

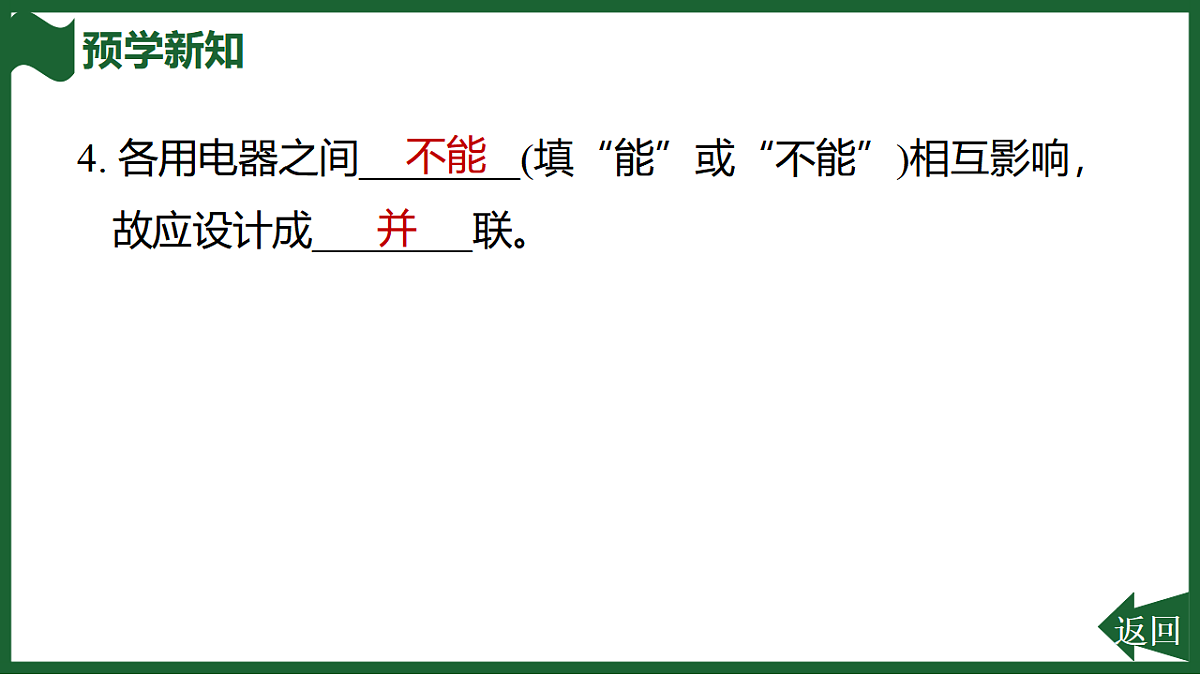

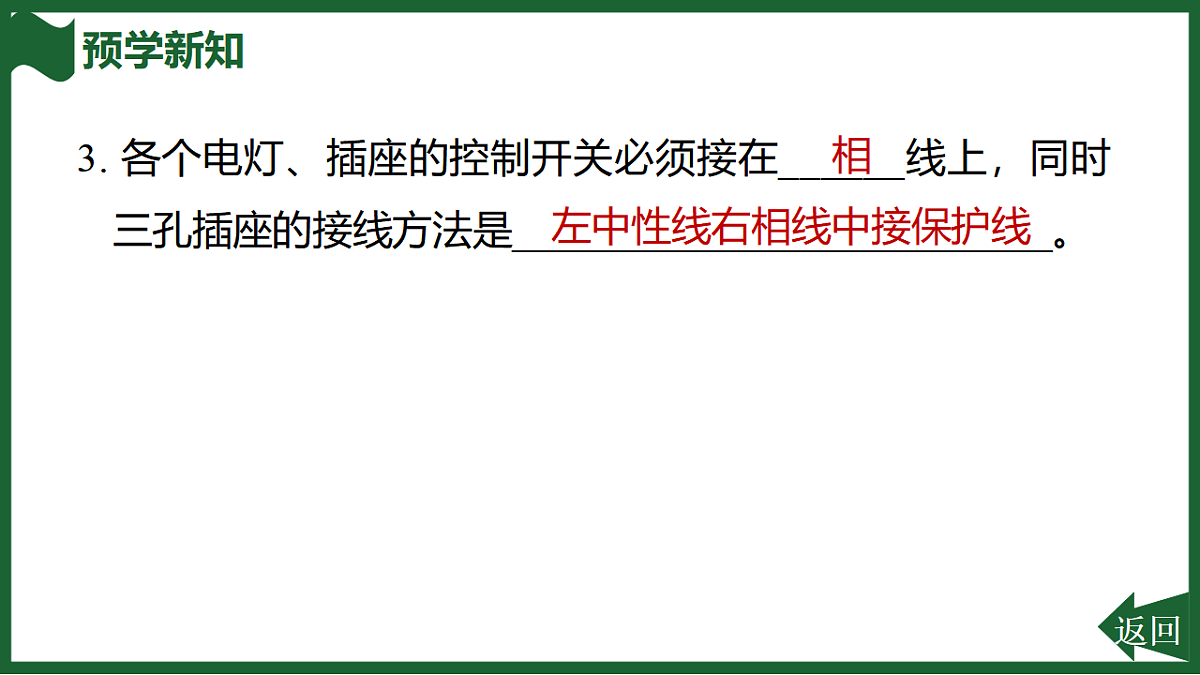

第十九章 生活用电第3节　跨学科实践：为家庭电路做设计1. 为了使家庭电路更加安全、合理，设计时应该主要考虑根据家里现有的用电器，初步估算家中的__________________，然后合理规划并设计室内的配电分支回路。最后还要对家庭电路中使用到的断路器、导线等______________进行选型，使器材之间相互匹配。总体用电需求配电器材2. 为了防止电流过大时起火，必须加装______________；为了防止漏电时发生触电事故，必须加装__________________。空气开关漏电保护器3. 各个电灯、插座的控制开关必须接在______线上，同时三孔插座的接线方法是___________________________。相左中性线右相线中接保护线4. 各用电器之间________(填“能”或“不能”)相互影响，故应设计成________联。不能并5. 家中所用的用电器越多，干路中的电流越________，当导线的电阻较大且一定时，相同时间产生的热量越________，故用电器过多时，容易引起火灾。大多6. 家庭电路将导线换为更粗的，其目的是________电阻，在电流一定时，相同时间产生的热量更________，从而保证用电安全。减小少7. 安全用电原则(1)尽量不同时使用________功率用电器。(2)不接触____________，不靠近____________。(3)更换灯泡、搬动用电器前应________电源开关。(4)不弄湿________，不损坏________。(5)保险装置、插座、导线、家用电器等达到使用寿命时应及时________。大低压带电体高压带电体断开用电器绝缘层更换1. 下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是(　　)B2. 如图所示是现在一般标准住宅户内配电系统部分示意图。关于空气开关和漏电保护器的作用，下列分析正确的是(　　)A. 当插座漏电时，空气开关①将跳闸B. 该家庭电路共有三条分支回路，厨房和卫生间单独设置分支回路更合理C. 空调电流过大时，漏电保护器会迅速切断电流D. 空气开关跳闸，问题解决后需更换新的空气开关B3. 开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小训在家庭电路中设置了五处开关(如图所示)。小点觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无须设置，这几处开关是________。2、4
