人教版（2024）九年级全册（2024）第十七章 欧姆定律第3节 电阻的测量当堂检测题

这是一份人教版（2024）九年级全册（2024）第十七章 欧姆定律第3节 电阻的测量当堂检测题，文件包含人教版九年级物理同步讲与练173电阻的测量同步练习原卷版docx、人教版九年级物理同步讲与练173电阻的测量同步练习解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
（同步基础练习）
一、选择题（共15小题）：

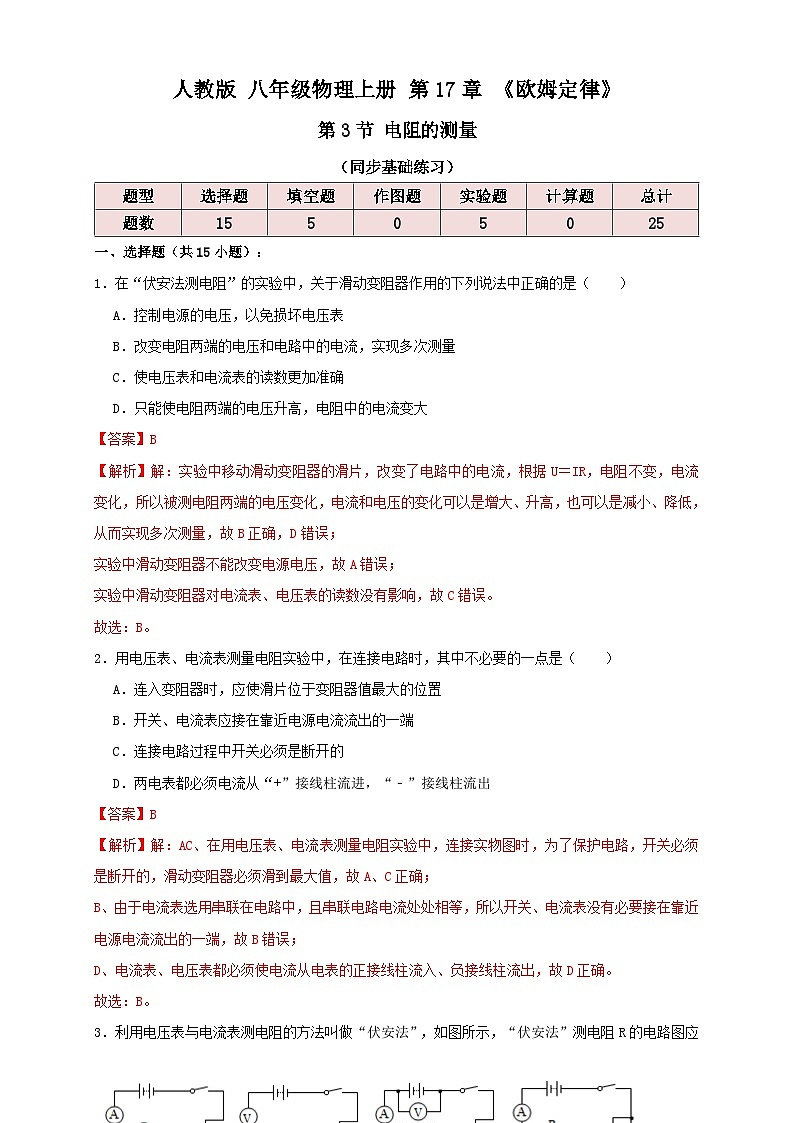

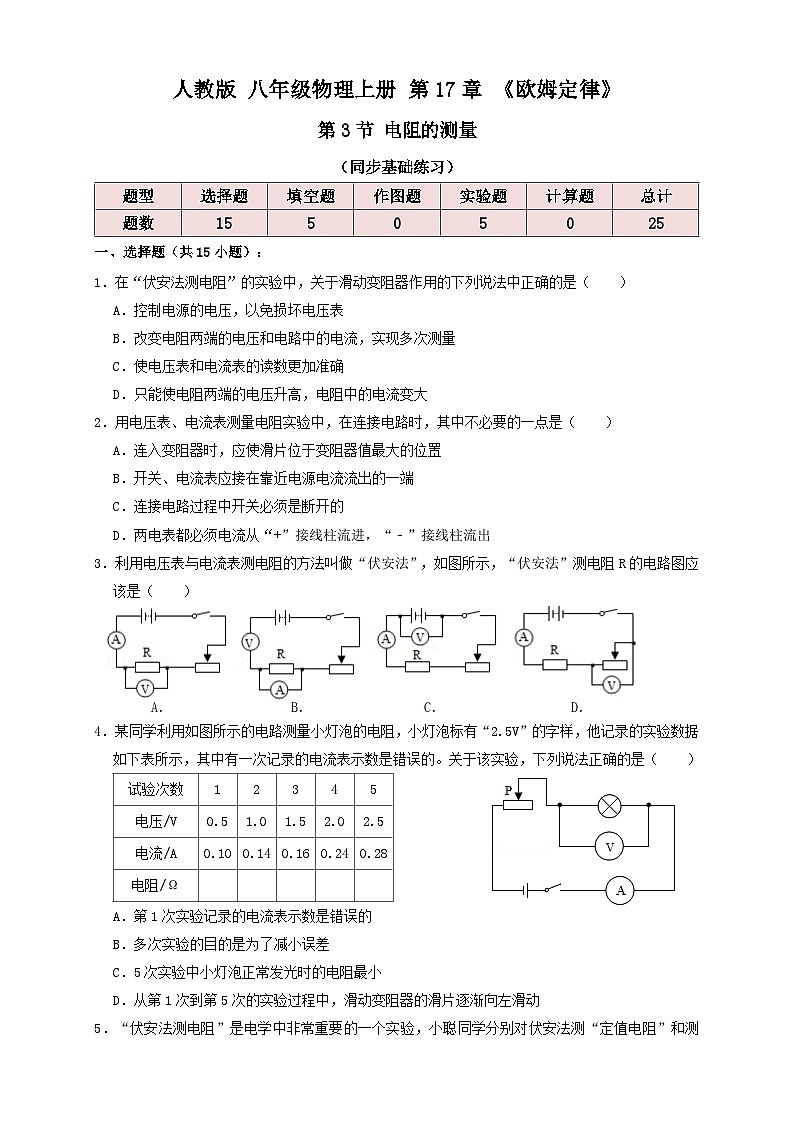

1．在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是（ ）
A．控制电源的电压，以免损坏电压表
B．改变电阻两端的电压和电路中的电流，实现多次测量
C．使电压表和电流表的读数更加准确
D．只能使电阻两端的电压升高，电阻中的电流变大
2．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（ ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路过程中开关必须是断开的
D．两电表都必须电流从“+”接线柱流进，“﹣”接线柱流出
3．利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（ ）

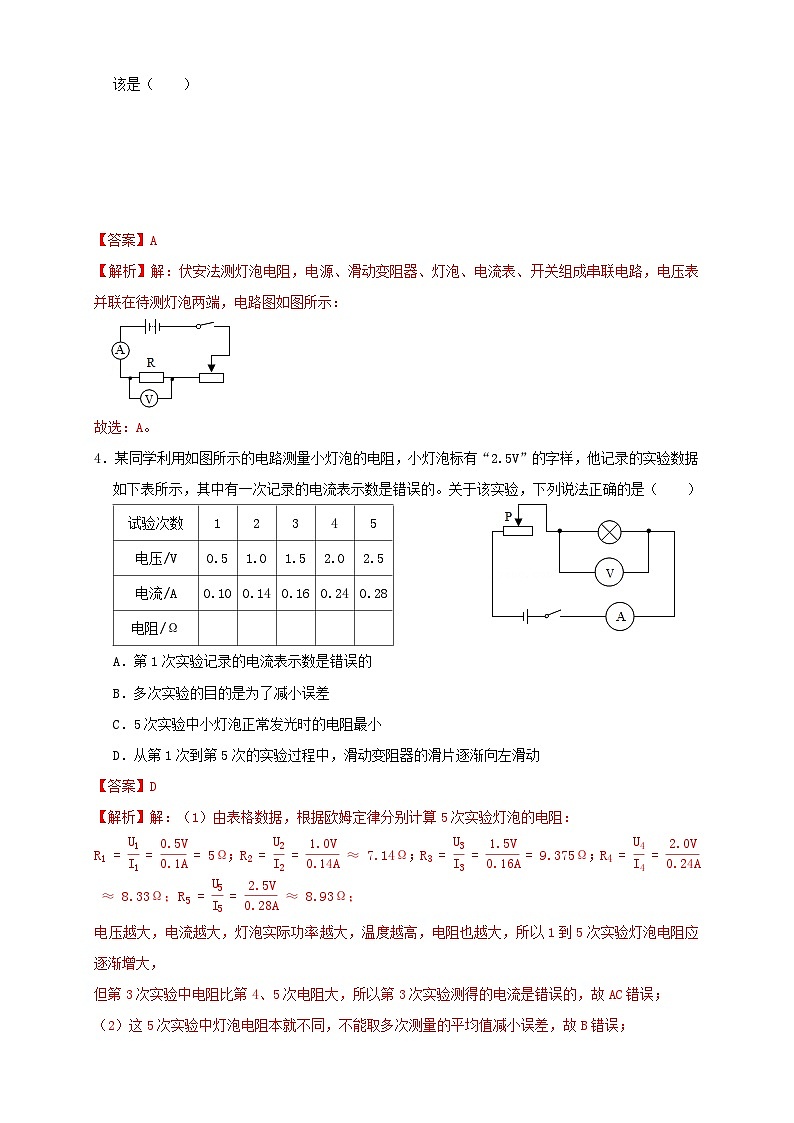

4．某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是（ ）
A．第1次实验记录的电流表示数是错误的
B．多次实验的目的是为了减小误差
C．5次实验中小灯泡正常发光时的电阻最小
D．从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动

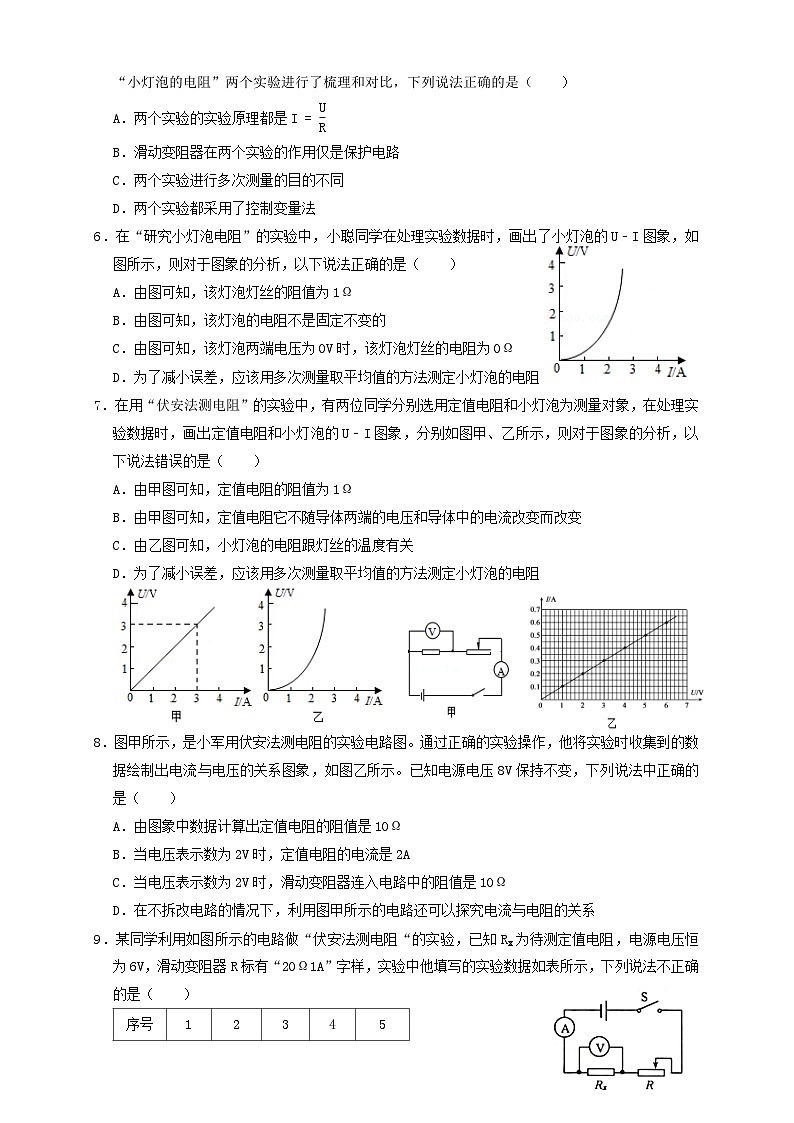

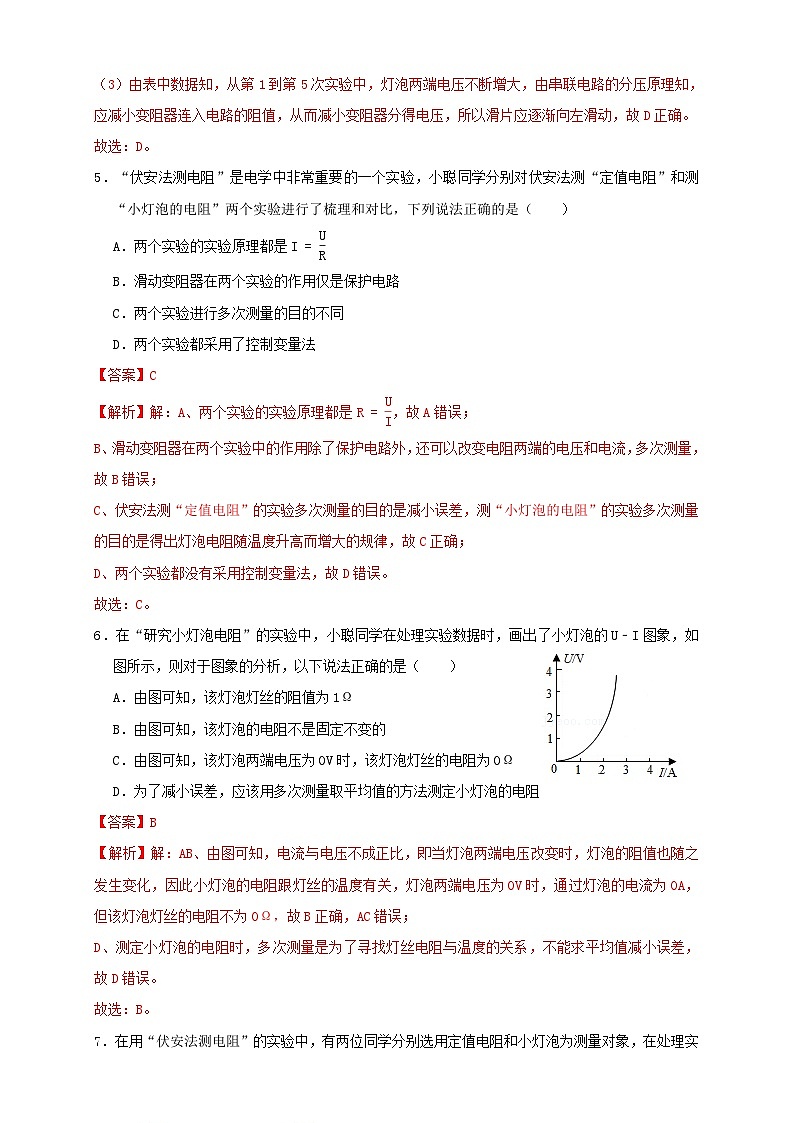

5．“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（ ）
A．两个实验的实验原理都是I=UR
B．滑动变阻器在两个实验的作用仅是保护电路
C．两个实验进行多次测量的目的不同
D．两个实验都采用了控制变量法
6．在“研究小灯泡电阻”的实验中，小聪同学在处理实验数据时，画出了小灯泡的U﹣I图象，如图所示，则对于图象的分析，以下说法正确的是（ ）
A．由图可知，该灯泡灯丝的阻值为1Ω
B．由图可知，该灯泡的电阻不是固定不变的
C．由图可知，该灯泡两端电压为0V时，该灯泡灯丝的电阻为0Ω
D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
7．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（ ）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变
C．由乙图可知，小灯泡的电阻跟灯丝的温度有关
D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
8．图甲所示，是小军用伏安法测电阻的实验电路图。通过正确的实验操作，他将实验时收集到的数据绘制出电流与电压的关系图象，如图乙所示。已知电源电压8V保持不变，下列说法中正确的是（ ）
A．由图象中数据计算出定值电阻的阻值是10Ω
B．当电压表示数为2V时，定值电阻的电流是2A
C．当电压表示数为2V时，滑动变阻器连入电路中的阻值是10Ω
D．在不拆改电路的情况下，利用图甲所示的电路还可以探究电流与电阻的关系

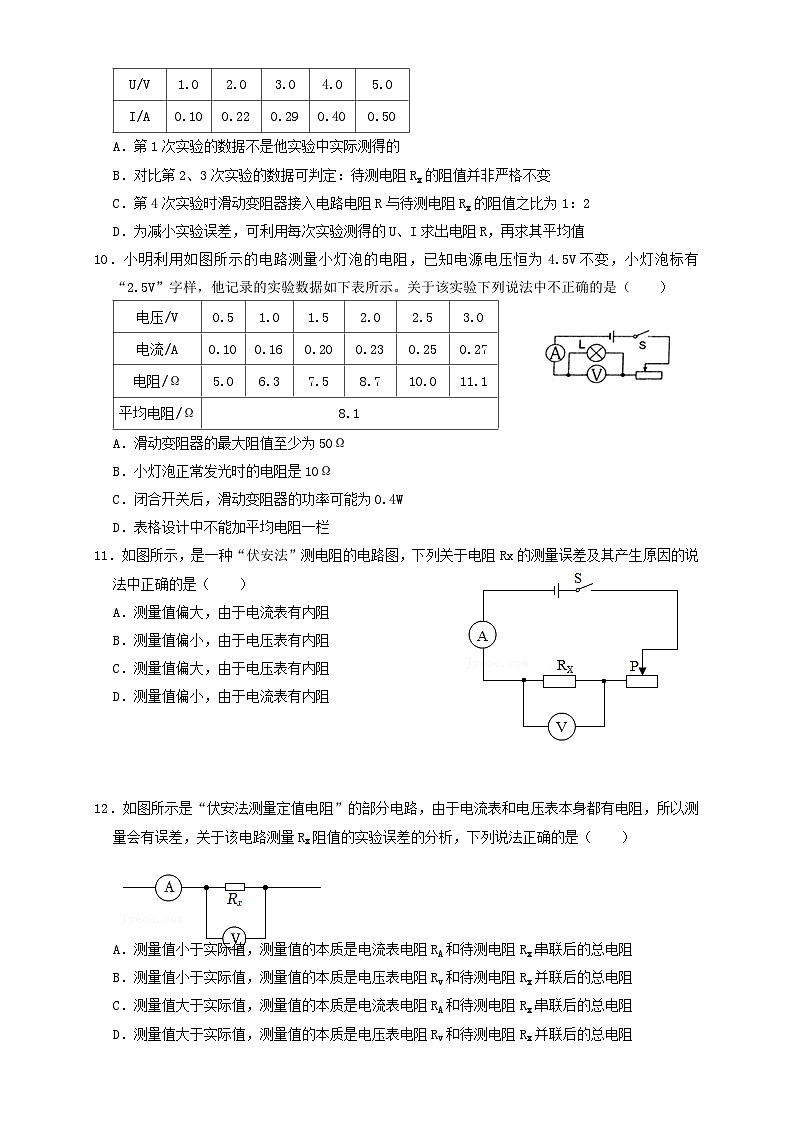

9．某同学利用如图所示的电路做“伏安法测电阻“的实验，已知Rx为待测定值电阻，电源电压恒为6V，滑动变阻器R标有“20Ω1A”字样，实验中他填写的实验数据如表所示，下列说法不正确的是（ ）
A．第1次实验的数据不是他实验中实际测得的
B．对比第2、3次实验的数据可判定：待测电阻Rx的阻值并非严格不变
C．第4次实验时滑动变阻器接入电路电阻R与待测电阻Rx的阻值之比为1：2
D．为减小实验误差，可利用每次实验测得的U、I求出电阻R，再求其平均值
10．小明利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如下表所示。关于该实验下列说法中不正确的是（ ）
A．滑动变阻器的最大阻值至少为50Ω
B．小灯泡正常发光时的电阻是10Ω
C．闭合开关后，滑动变阻器的功率可能为0.4W
D．表格设计中不能加平均电阻一栏
11．如图所示，是一种“伏安法”测电阻的电路图，下列关于电阻Rx的测量误差及其产生原因的说法中正确的是（ ）
A．测量值偏大，由于电流表有内阻
B．测量值偏小，由于电压表有内阻
C．测量值偏大，由于电压表有内阻
D．测量值偏小，由于电流表有内阻
12．如图所示是“伏安法测量定值电阻”的部分电路，由于电流表和电压表本身都有电阻，所以测量会有误差，关于该电路测量Rx阻值的实验误差的分析，下列说法正确的是（ ）
A．测量值小于实际值，测量值的本质是电流表电阻RA和待测电阻Rx串联后的总电阻
B．测量值小于实际值，测量值的本质是电压表电阻Rv和待测电阻Rx并联后的总电阻
C．测量值大于实际值，测量值的本质是电流表电阻RA和待测电阻Rx串联后的总电阻
D．测量值大于实际值，测量值的本质是电压表电阻Rv和待测电阻Rx并联后的总电阻
13．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（ ）
A．甲图适合测量阻值较大的电阻，误差会减小
B．乙图适合测量阻值较大的电阻，误差会减小
C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小
D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大
14．利用一个电压表和阻值已知的电阻R0测量电阻Rx的阻值。选择了满足实验要求的器材，电源两端电压不变，并连接了如图所示实验电路。闭合开关S1，断开开关S2，电压表的示数为U1；闭合开关S1和S2，电压表的示数为U2，则下列说法中正确的是（ ）
A．Rx的表达式为Rx=U2U1−U2R0
B．Rx的表达式为Rx=U2−U1U2R0
C．实验过程中，通过R0的电流始终相同
D．若将开关S2与电压表互换位置，其他不变，也能测量出Rx的阻值
15．如图所示，是某同学用等效替代法测量未知电阻Rx的阻值的电路图；其中电源电压恒定不变，R0是符合实验要求的变阻箱，R是滑动变阻器。下列是她的实验过程记录，请选出正确的操作顺序（ ）
①只闭合开关Sx，将滑片P移至某一适当位置记下电压表示数U；
②将滑片P滑至b端，只闭合开关Sx，将滑片P移至某一适当位置记下电压表示数U；
③只闭合S0，移动滑片P并调节变阻箱R0接入电路的阻值，使电压表示数仍为U，则Rx＝R0
④只闭合S0，只调节变阻箱R0接入电路的阻值，使电压表示数仍为U，则Rx＝R0。
A．①③B．①④C．②④D．②③
二、填空题（共5小题）：
16．小明利用如图所示电路测量未知电阻，闭合开关后，电流表指针反向偏转，原因是 ；正确连接电路后，移动滑动变阻器滑片，多次测量求Rx的目的是 。
17．如图所示，已知小灯泡额定电流为I额，电源电压为U总，定值电阻R0，用该电路能测出小灯正常发光时的电阻，测量步骤如下：
（1）只闭合S、S1，调节滑动变阻器滑片，使电压表示数为 ；
（2）断开S1，闭合S、S2，滑动变阻器滑片 （选填“移动”或“不动”）， ；
（3）小灯泡正常发光时的电阻为 （用已知量和测量的量表示）。
18．利用如图所示的电路测量某未知电阻Rx阻值大小。由于电压表相当于可显示自身电压的一个较大的定值电阻，则分析实验误差可知Rx的实际值 测量值。（选填“大于”、“等于”或“小于”）
19．小海设计如图所示电路测量待测电阻Rx的阻值，R0为已知阻值的定值电阻。步骤如下：①闭合S、断开S1，用电压表测出 （选填“R0”、“Rx”或“电源电压”）两端的电压为U1；②再闭合S1，电压表示数为U2，则待测电阻Rx两端的电压为 ，阻值Rx＝ 。（后两空均用U1、U2和R0表示）
20．在测Rx电阻的实验中，同学们分别设计了甲乙两种电路。
（1）部分同学们认为甲电路设计比乙电路设计好。因为甲电路设计可以多次测量求平均值减小误差，而乙电路设计做不到这点。他们的想法是： 。（选填“正确的”或“错误的”）。
（2）如电路图乙所示，测量Rx的阻值的实验步骤如下：
①当闭合开关S，S1接a时，调节滑动变阻器，记录电压表的示数为U1；
②当闭合开关S，S1接b时， （选填“需要”或“不需要”）调节滑动变阻器，记录电压表的示数为U2；
③Rx的阻值表达式为Rx＝ 。（用U1、U2、R0表示）
三、实验探究题（共5小题）：
21．小红同学在物理实验操作考试中抽到考题《用伏安法测量某未知电阻的阻值》的实验，实验电路图如图甲所示，请你帮他完成下列问题：
（1）根据电路图，把图乙中所缺失的导线连接起来；
（2）开关闭合前，滑动变阻器的滑片应滑到最 （选填“左”或“右”）端；
（3）闭合开关，发现电压表的指针出现反偏，原因是 。
（4）通过三次实验得出的实验数据如表所示：
第三次得出的电流如图丙所示，根据所提供信息求出所测未知电阻的阻值为 Ω。
（5）实验中多次实验的目的是 。
22．小明在做测小灯泡的电阻的实验，所选用的器材有两节干电池组成的电池组，电阻不超过10Ω的小灯泡一只以及其它如图所示的器材：
（1）根据实验目的，将实验器材连接成实验电路，如图甲所示。但粗心的小明有一根导线连接不恰当，请你帮小明在接错的那根导线上打“×”，然后另画一根导线使电路连接正确。
（2）电路改接正确后，闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，则此次实验测得的小灯泡的电阻值Rx是 Ω。（保留一位小数）
（3）若小灯泡的额定电压为2.5V，用该电路来测小灯泡的额定功率，此时应将变阻器的滑片P向 滑动。（选填“左”或“右”）
（4）小明想换用其他规格的小灯泡再做该实验，但他却操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，和拔出前相比，拔出后电压表的示数会变化情况是： 。
23．某班在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“2.5V 0.3A”的小灯泡、标有“20Ω 1.5A”滑动变阻器，导线若干。
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉；电流表的量程选择要恰当；滑动变阻器的滑片向右移动，小灯泡变暗）。
（2）某同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是 。
A．更换小灯泡 B．检查电路是否断路 C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）下表是某同学测得的数据，经分析发现，有一组数据有编造嫌疑，是第 次。
（4）利用此电路 （填“可以”或“不可以”）来探究“电流与电压的关系”。
（5）如还需测量Rx阻值，而电压表突然损坏，老师又设计了一种方案，也测出了Rx的阻值。电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当只闭合开关S1时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝ 。（用已知和测出的物理量符号表示）。
24．用如图所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图1中的器材连接成完整电路；
（2）连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，灯泡都不发光，两表示数均无变化，其原因可能是： ；
A.灯泡短路 B.灯泡断路 C.滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电压表的示数如图2所示，此时灯泡两端的电压为 V。要测量灯泡的额定电流，应将图1中滑动变阻器的滑片向 （选填“A”或“B”）端移动，使电压表的示数为 V；
（4）移动滑片，记下多组数据，并绘制成图3所示图像，则灯泡正常发光时电阻为 Ω（结果保留一位小数）。
（5）用该灯泡和电压表，测未知电阻Rx的阻值，电路图如图4。步骤如下：
①只闭合S0、S1，移动滑片，使电压表示数为1V，由图3可知灯泡的电流为 A，即为Rx的电流；
②保持滑片位置不变，只闭合S0、S2，电压表示数为2.6V，则此时Rx的两端的电压为 V；
③Rx的阻值为 Ω。
25．小华做测量定值电阻Rx阻值的实验，现有器材：待测电阻Rx、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）请按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。
（2）连接电路时，开关断开，并将滑动变阻器滑片置于阻值 处。
（3）正确连接电路，闭合开关，发现无论怎样移动滑片P，电流表都没有示数，而电压表示数接近3V，则故障可能是 （选填标号）。
A.滑动变阻器断路 B.Rx断路 C.Rx短路
（4）排除故障后，当电压表示数为1.3V时，电流表示数如图丙所示，则通过Rx的电流大小为
A，它的阻值是 Ω。
（5）本实验要多次测量取平均值，目的是 。
（6）小华对实验进行进一步拓展，利用电源（电压未知但恒定不变）、阻值为R0的定值电阻、电流表、开关等器材，设计了如图丁所示的电路也能测出Rx的阻值，请你完成下列实验步骤：
①按电路图正确连接电路，闭合开关S，断开开关S1，读出电流表示数I1；
② ，读出电流表示数I2；
③根据实验数据，计算出待测电阻Rx＝ 。（用R0、I1、I2表示）
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
15
5
0
5
0
25
试验次数
1
2
3
4
5
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.14
0.16
0.24
0.28
电阻/Ω
序号
1
2
3
4
5
U/V
1.0
2.0
3.0
4.0
5.0
I/A
0.10
0.22
0.29
0.40
0.50
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
实验次数
1
2
3
电压U/V
1.2
1.7
2.5
电流I/A
0.2
0.3
实验次数
1
2
3
4
电压U/V
1
1.5
2.0
2.5
电流I/A
0.2
0.23
0.25
0.3
电阻R/Ω
5
6.5
8.0
8.3
