初中物理人教版（2024）九年级全册（2024）第3节 电阻的测量教学课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第3节 电阻的测量教学课件ppt，共49页。PPT课件主要包含了《目录》，《01》，新课导入，学习目标，复习回顾，电流表，电压表，有办法测量吗，测量工具，电阻器等内容，欢迎下载使用。

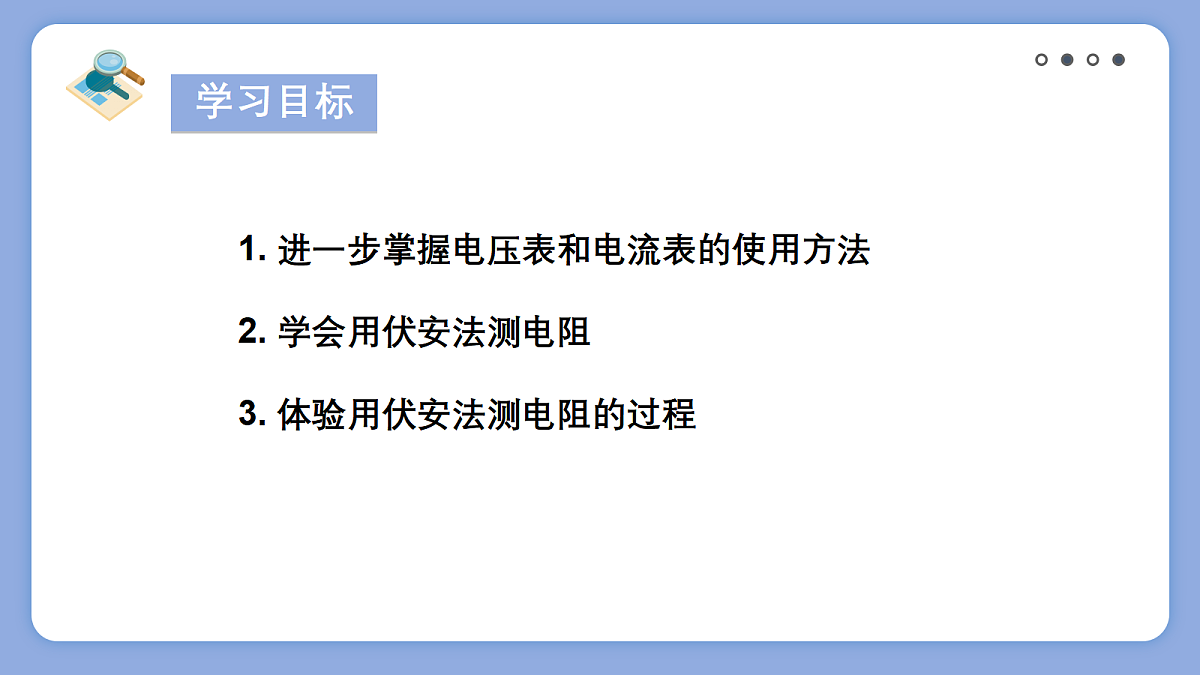

1. 进一步掌握电压表和电流表的使用方法
2. 学会用伏安法测电阻
3. 体验用伏安法测电阻的过程

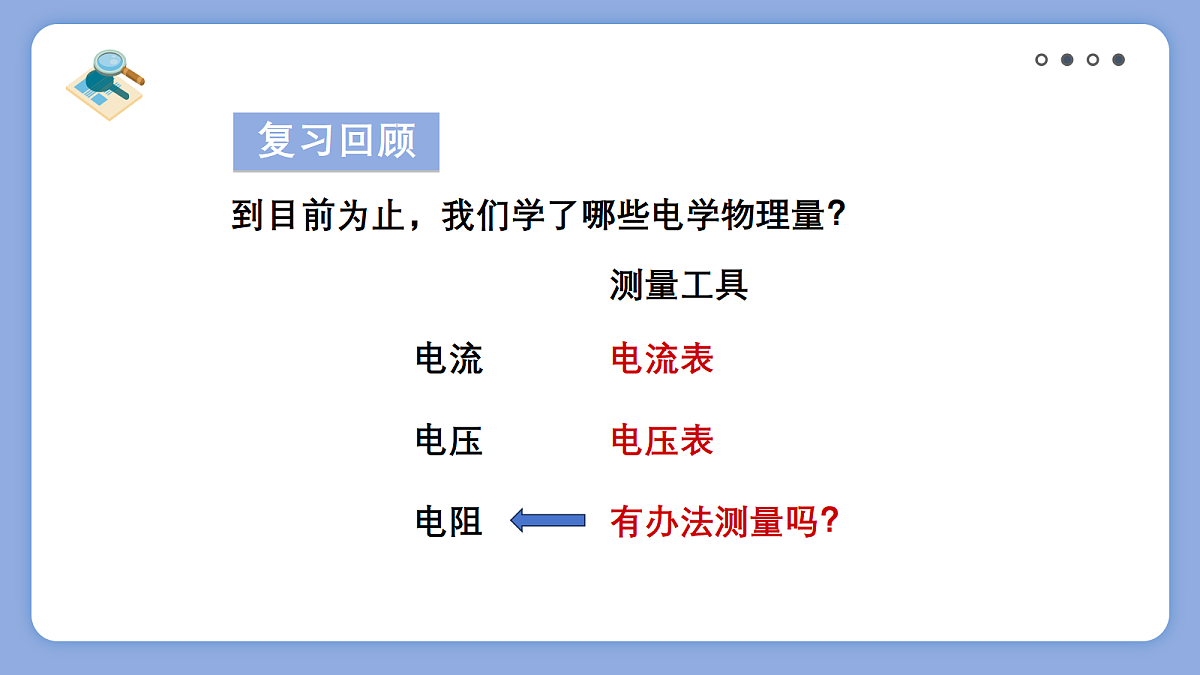

到目前为止，我们学了哪些电学物理量？

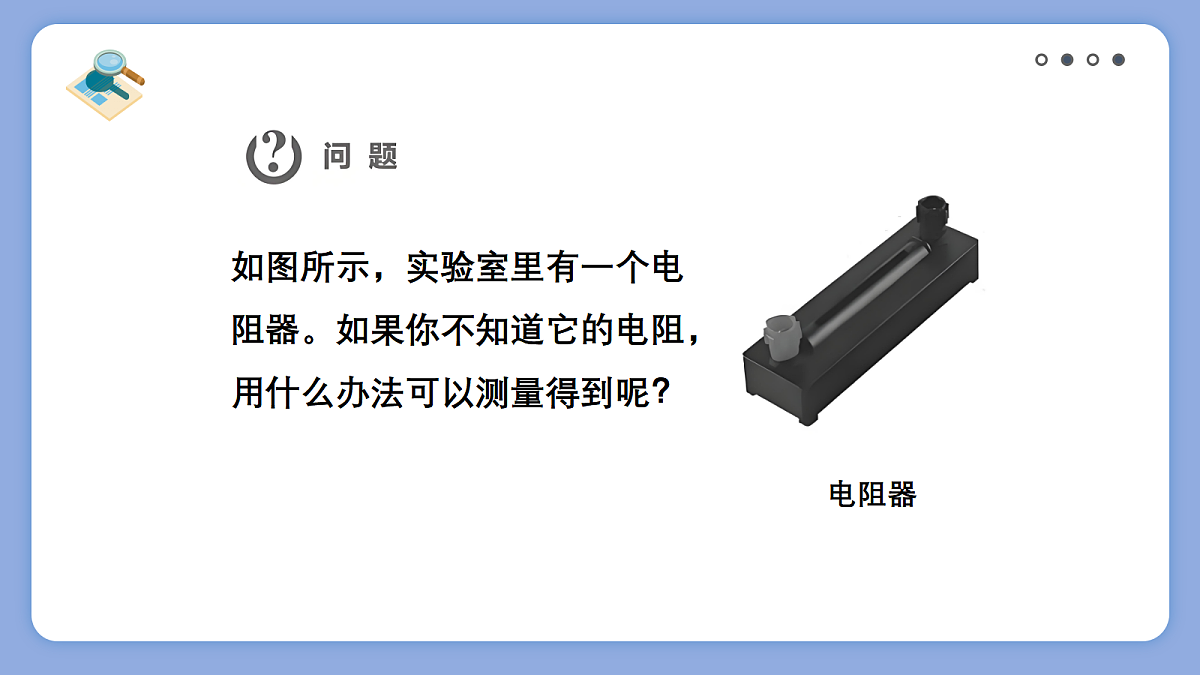

如图所示，实验室里有一个电阻器。如果你不知道它的电阻，用什么办法可以测量得到呢？

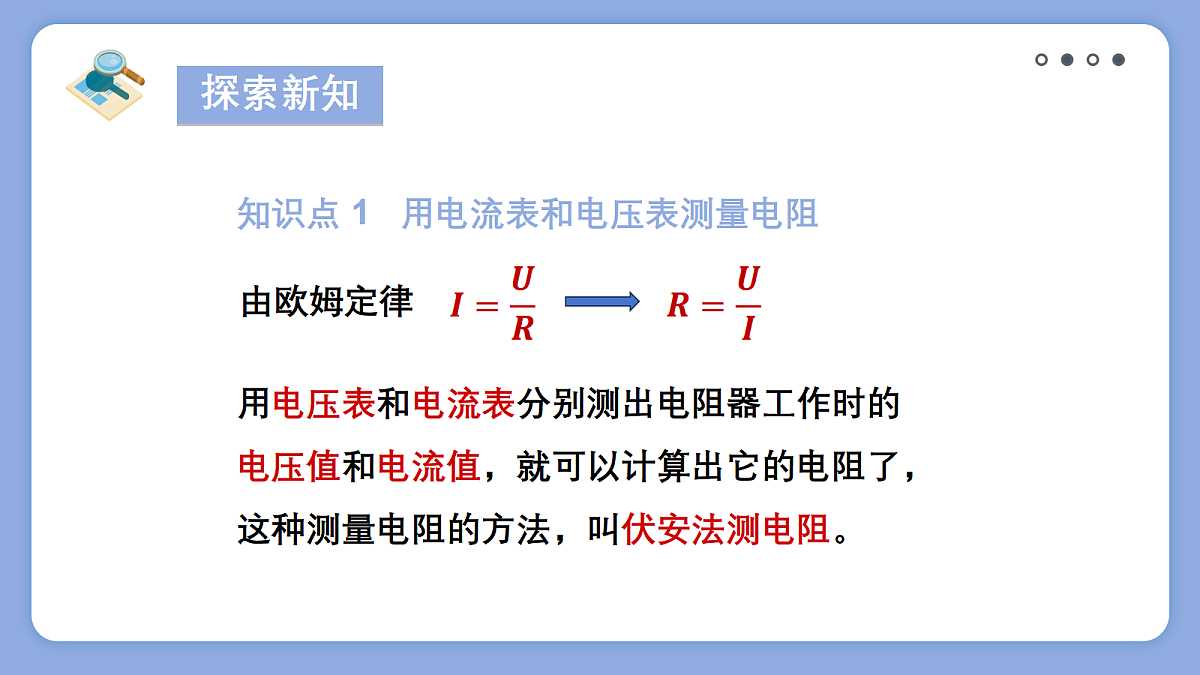

知识点 1 用电流表和电压表测量电阻
用电压表和电流表分别测出电阻器工作时的电压值和电流值，就可以计算出它的电阻了，这种测量电阻的方法，叫伏安法测电阻。
用电流表和电压表测量电阻
1. 怎样测量电阻两端的电压 U？
2. 怎样测量通过电阻的电流 I？
3. 怎样减小实验误差？
4. 怎样进行多次测量？
5. 怎样改变电路中电流和待测电阻两端电压的大小？
用电压表和电流表测未知电阻的阻值。
电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
① 根据电路图连接实物图。
注意：1. 连接时开关断开；2. 电表正进负出；3. 滑动变阻器一上一下接线；4. 闭合开关滑片置于最大阻值处。
② 闭合开关，移动滑动变阻器的滑片，改变待测电阻器两端的电压，并记下三组相应的电流表示数和电压表示数，填在实验数据记录的表格中.
③根据每组数据，分别计算出对应的电阻 R1、R2、R3，再计算出它们的平均值，即
多次测量求平均值的目的：
本实验中滑动变阻器的作用：
2. 改变电路中的电流和电阻两端电压
1. 电流表、电压表均无示数
与电压表并联的部分电路之外的电路发生断路
2. 电流表几乎无示数，电压 表有示数且接近电源电压
（2）电压表串联在电路中
3. 电流表有示数，电压表无示数
（2）被测电阻或电压表短路
4. 移动滑动变阻器的滑片， 电表示数无变化
滑动变阻器同时使用了下面或者上面两个接线柱；
将上述实验中的电阻器换成小灯泡，用同样的方法测量小灯泡的电阻。多测几组数据，根据实验数据分别计算出小灯泡的电阻比较计算出的几个数值。每次算出的电阻相同吗？有什么变化规律吗？ 如果出现的情况和测量电阻器的电阻时不同，你如何解释？与同学交流一下。
用电压表、电流表间接测小灯泡的电阻
电源、电压表、电流表、滑动变阻器、小灯泡、开关、导线
①根据电路图连接实物图。
② 断开开关，连接电路；
③ 接入电路的滑动变阻器调到最大；
④ 闭合开关，调节 R，读取并记录几组电流表、 电压表数据（U ≤ U额）；
现象：灯泡两端电压越高，灯丝电阻越大。
小灯泡的电阻不是一个定值，这是为什么？
小灯泡的阻值会随灯丝温度的影响。灯丝温度越高，阻值越大，灯丝温度越低，阻值越小。
能否把小灯泡电阻的平均值作为小灯泡的电阻？
1. 观察多用表，猜猜哪个挡位是测量电阻的。阅读说明书，看看你的猜测是否正确。用这个数字多用表测一测小灯泡通电前的电阻是多少，与前面实验测得的数据比较一下。
2. 说明书给出的一些参数如表格所示。观察这些参数，并选择合适的挡位，用数字多用表测一下干电池两端的电压。
1. 利用定值电阻和电压表并联代替电流表
知识点2 特殊方法测电阻
2. 利用定值电阻和电流表串联代替电压表
3. 利用电压表和已知阻值的电阻测量未知电阻
（1）闭合 S，分别测出 R0 和 Rx 两端电压 U0、Ux ；
4. 利用电流表和已知阻值的电阻测量未知电阻
（1）闭合 S，分别测出 R0 和 Rx 两端电流 I0、Ix ；
（2）U = I0R0 = IxRx
（1）闭合 S，S1 接 a，调节滑动变阻器滑片 P 至适当位置，读出电流表的示数 I；
（2）闭合 S，S1 接 b，保持滑动变阻器滑片 Р 的位置不变，调节电阻箱，使电流表的示数仍为 Ⅰ，读出此时电阻箱的示数 R；
在“伏安法测电阻”的实验中:
（1）如图甲所示，小华即将连好最后一根导线 A，他的同桌制止了他，说小华连接的电路有两处错误，分别是_____________、________________。小华根据同桌的意见进行了改正。
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻 Rx ________（选填“断路”或“短路”）。
（3）排除故障后测得几组数据如表，第三次实验时电流表示数如图乙，三次所测电阻的平均值为_______Ω。（保留一位小数）
（4）完成实验后，进行误差分析: 考虑到电压表中也有电流通过，该电路测得的 Rx 的测量值与真实值相比_______（选填“偏大”或“偏小” ）。
（5）若要测一个小灯泡正常工作时（两端电压为 U0）的电阻，电源电压 U 不变，定值电阻 R 的阻值已知。 在不改变电路连接的情况下，下列电路能实现的是________（仅一项正确）。
1. 下图是用伏安法测量电阻的电路图。（1）根据电路图，用笔画线表示导线，将实物连接起来；
（见教材 P103 练习与应用）
（2）读出如图所示电流表和电压表的示数；（3）算出被测定值电阻的电阻测量值。
（2）电流表读数为 0.4 A，电压表读数为 2.4 V
2.一个小灯泡上标着“2.2 V 0.25 A”，表明这个小灯泡工作时的电阻是 8.8 Ω。如图是某同学为测量这个小灯泡的电阻而连接的实验电路。他的连接有三处错误。请你指出分别错在哪里。并改成正确的连接。
解：①电流表正负接线柱接反；②电流表应该选择 0.6 A 的量程；③滑动变阻器同时选用了两上端接线柱。正确电路连接如右图所示。
3. 在测量标有电压为 2.5 V 的某小灯泡电阻的实验中，第一次测量时的电压等于 2.5 V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。
（1）请你根据表中电压和电流的数据，计算每次小灯泡的电阻，填在表格中；
8.1 7.1 6.2 4.7 3.1 2
（2）对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论。
小灯泡的电压降低电流变小时，小灯泡变暗，温度降低，小灯泡的电阻明显变小。
4. 某同学用伏安法测量通过盐水柱的电流和其两端的电压，表格中是他记录的实验数据，根据实验数据在坐标系中描绘的点如图所示。
（1）请你帮他完成 U-I 图像:
（2）通过分析实验数据和图像，判断欧姆定律是否适用于盐水。请说明理由。
由于图像是一条过原点的倾斜直线，所以欧姆定律适用于盐水.
（3）实验所用盐水柱的电阻是多少？
