人教版（2024）九年级全册（2024）第3节 电阻的测量教学课件ppt

这是一份人教版（2024）九年级全册（2024）第3节 电阻的测量教学课件ppt，共31页。PPT课件主要包含了内容总览，学习目标，导入新课，新课教学，最大阻值处，测量范围，巩固例题，第一题，第二题，第三题等内容，欢迎下载使用。

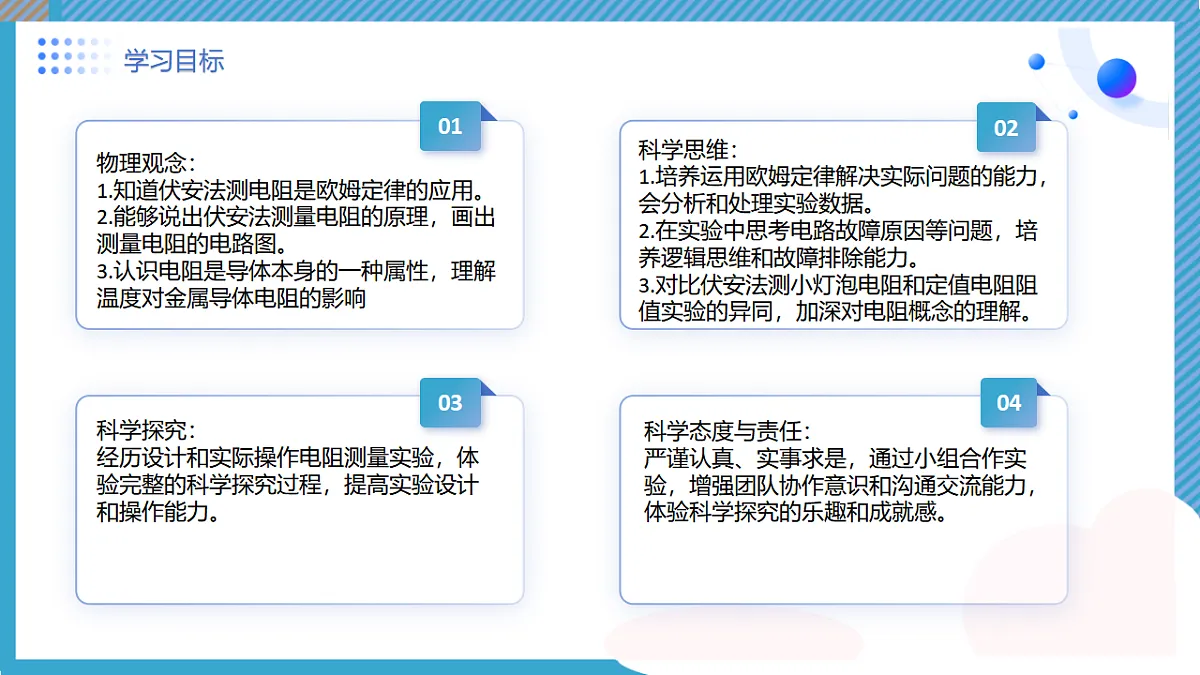

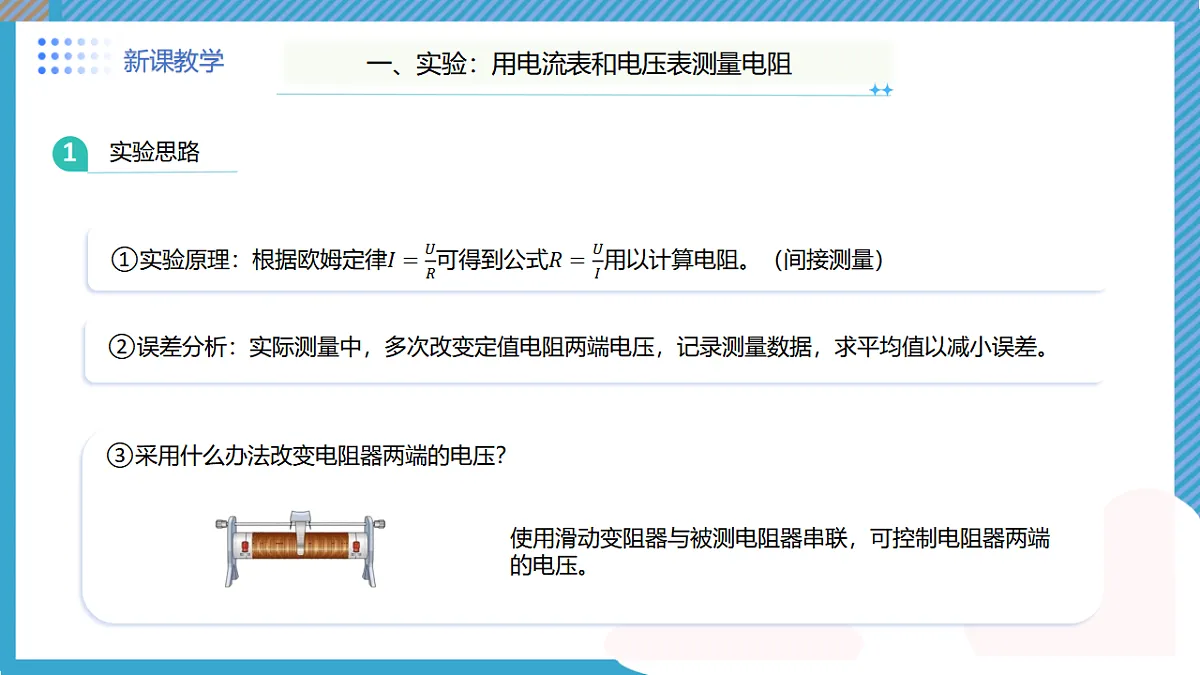

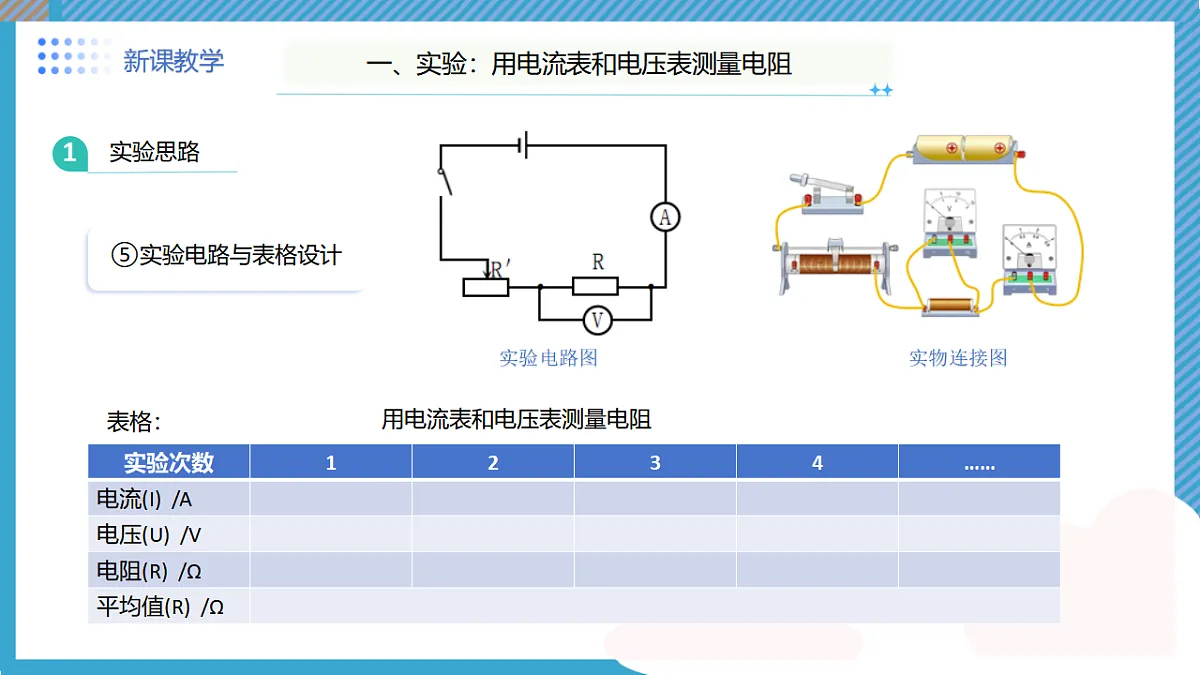

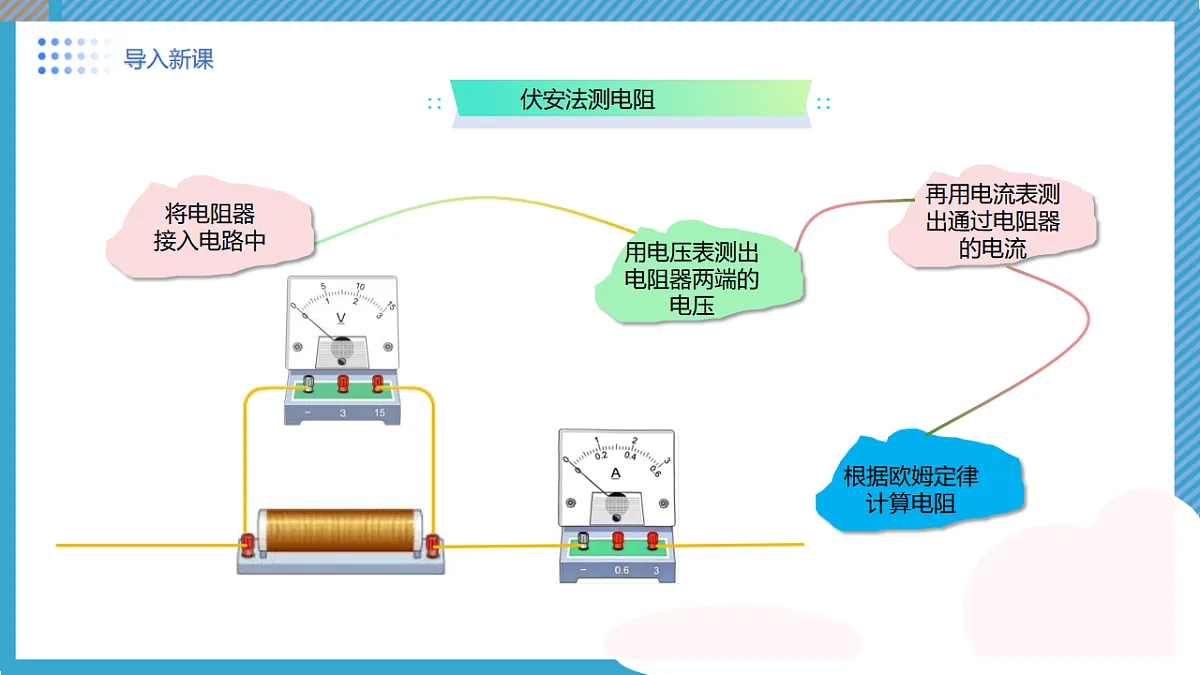

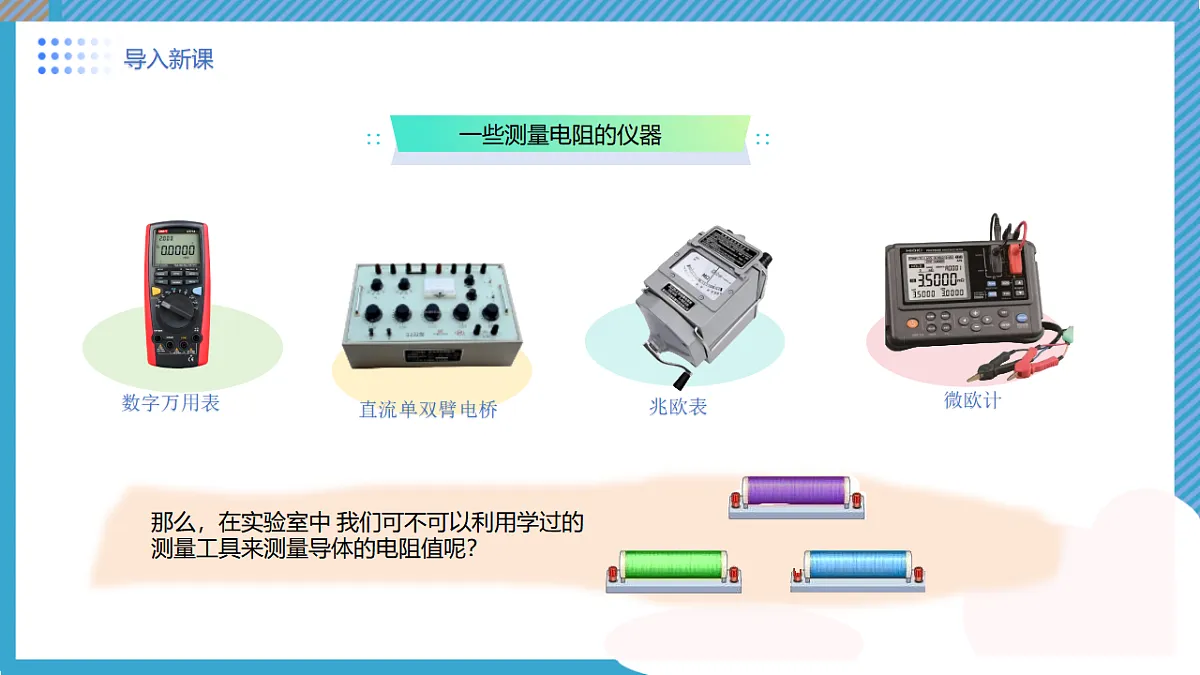

用电流表和电压表测量电阻
连接电路时开关应 ；
滑动变阻器的滑片应置于 ；

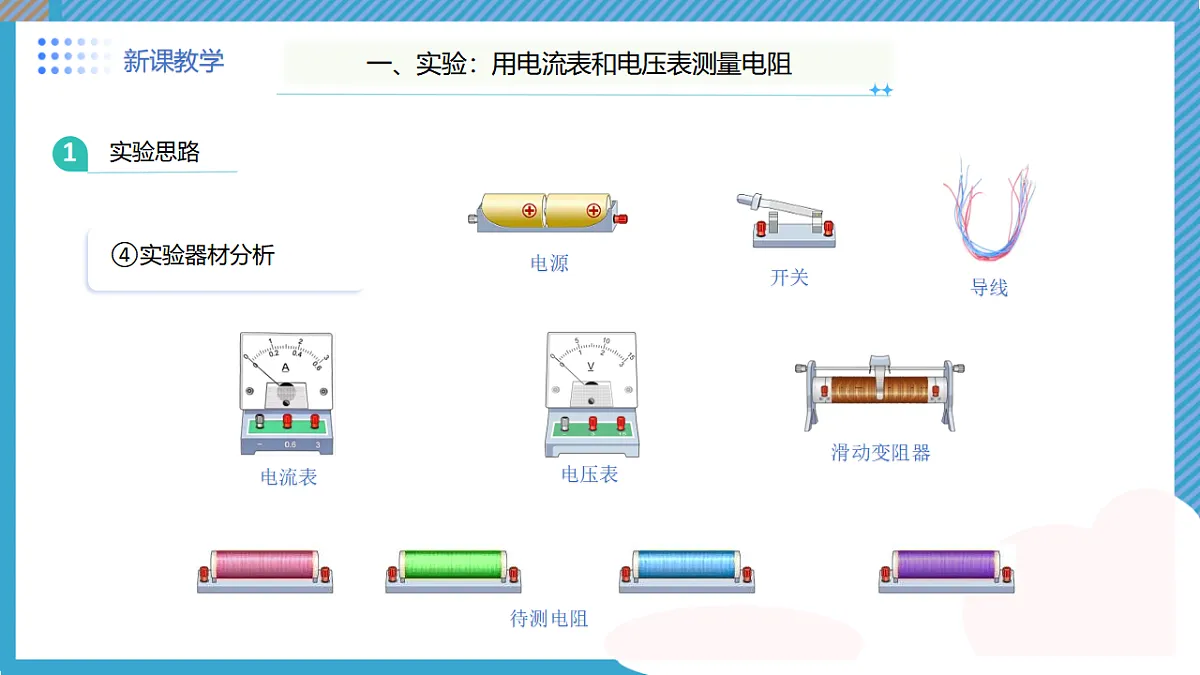

根据电源电压以及滑动变阻器和待测电阻的大致阻值，电流表和电压表应选择适合的 ；
小杰同学用如图所示的器材完成“伏安法测电阻”的实验。有关该实验的器材及其使用方法的讨论，下列说法中正确的是（ ）A.各器材中属于测量工具的有电压表、电流表和滑动变阻器B.为操作方便，滑动变阻器的划片应该从中间位置开始滑动C.为了更方便地控制电路通断，开关要尽量靠近电源的正极D.两节干电池串联所能提供的电压可用电压表直接测量出来
小新同学用如图所示的电路，测量待测阻值大约为10Ω的电阻器阻值，电源为两节新干电池，滑动变阻器标有“0.5A 15Ω”的字样，电流表和电压表均为实验室常用的电表。关于该实验，下列说法中正确 的是（ ）A.为保证各元件的安全，电流表和电压表均应选用大量程B.为保证测量数据的精确，电流表和电压表均可选用小量程C.电流表应选用小量程，电压表必须用大量程D.电压表应选用小量程，电流表必须用大量程
如图，小明同学练习用“伏安法”测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0～3V，电流表的量程为0～3A。测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是 ( )A. 电压表和电流表的位置接反了B. 没有多次测量取平均值，致使误差过大C. 电压表按0～15V量程读数，电流表按0～0.6A量程读数D. 电压表按0～15V量程读数，电流表按0～3A量程读数
金属导体的电阻随温度升高而增大
石墨的电阻随温度升高而减小
在如图所示的“伏安法测电阻”实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是 ( )A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小滑动变阻器接入电路的阻值
用“伏安法测电阻”的实验中，小颖和安安分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U−I的图像，如图甲、乙所示。对于图像的分析，以下说法错误的是( )A. 由甲图可知，定值电阻的阻值为1ΩB. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
同学们最近学习的电学实验中，其中三个实验都用到如图的电路图，下列说法正确的是( )A. 研究“电流与电压的关系”可以用小灯泡代替定值电阻进行实验B. 研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数相同C. “伏安法”测定值电阻，多次实验的目的是求平均值，减小误差D. 在以上选项的三个实验中，都要调整变阻器使电压表示数发生变化
观察多用表，猜猜哪个挡位是测量电阻的。阅读说明书，看看你的猜测是否正确。用这个数字多用表测一测小灯泡通电前的电阻是多少，与前面实验测得的数据比较一下。
说明书给出的一 些参数如 表格所示。观察这些参数，并选择 合适的挡位，用数字多用表测一下 干电池两端的电压。
下面是小玲同学使用数字多用表测量小灯泡的电阻时的一些操作，其中正确的是（ ）A. 为保证测量准确，应将小灯泡接入正在工作的电路中测量B. 测量前需将多用表档位拨至 “电压档”，并进行机械调零C. 测量过程中发现指针偏转角度过小，应换用更小倍率的电阻档D. 测量前需确认小灯泡已与电路断开，并用导线将灯丝两端短接放电
如图，是一款数字多用表。静静同学使用数字多用表测量一节干电池的电压时，下列操作正确的是（ ）A. 测量前将档位拨至 “电阻档（Ω 档）”，并连接电池正负极B. 测量时红表笔接电池负极，黑表笔接电池正极C. 测量前需确认档位为 “直流电压档（DCV）”，并选择合适量程D. 为提高测量精度，应选择最小量程（如 200mV 档）
如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻?0设计了四个测未知电阻??的电路，其中不可行的是( )
小路设计了一种只用一只电压表和已知阻值的定值电阻R0测出未知电阻Rx的大小的方法，如图所示。实验时，只闭合开关S1，电压表的示数为U1；同时闭合开关S1和S2，电压表的示数为U，则Rx的表达式为Rx=__________________(用U1、U和R0表示)。
冲冲小组在做伏安法测电阻实验时，发现电压表损坏，于是大家设计了一种方案也测出了电阻Rx的阻值，电路如图丙所示，实验器材：电阻Rx、电源(电压恒定但未知)、滑动变阻器(已知最大阻值为R0)、电流表、开关、导线若干。实验步骤如下：①闭合开关后，滑动变阻器的滑片在最左端时，电流表示数为I1；②移动滑片P至滑动变阻器______端时，电流表示数为I2(I2未超过电流表的量程)；③待测电阻Rx=__________________(用字母R0、I1、I2表示)。
