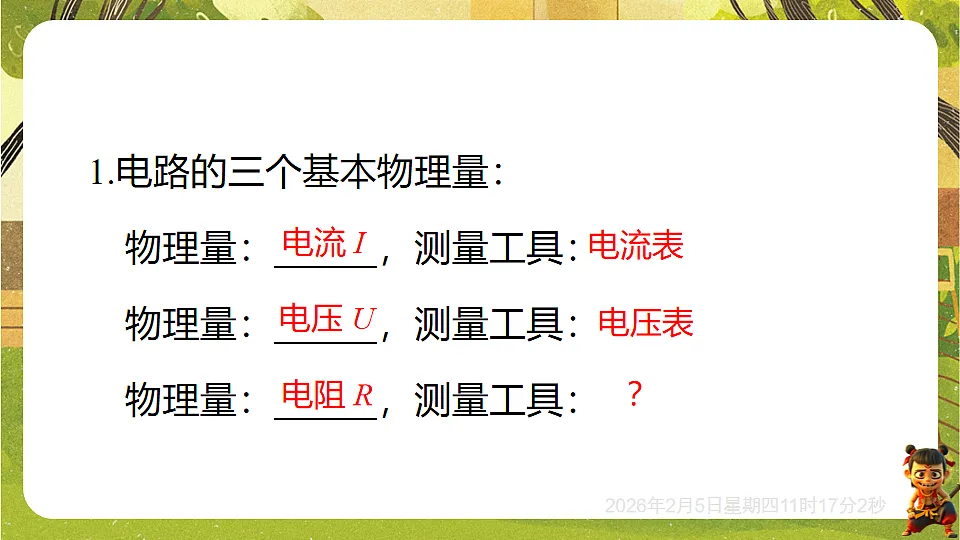

1.电路的三个基本物理量： 物理量： ，测量工具： 物理量： ，测量工具： 物理量： ，测量工具：

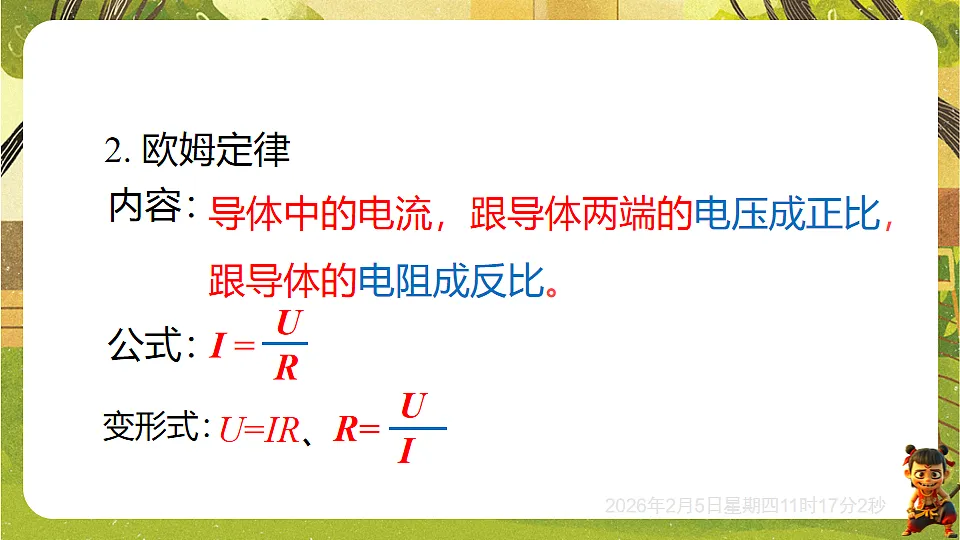

2. 欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

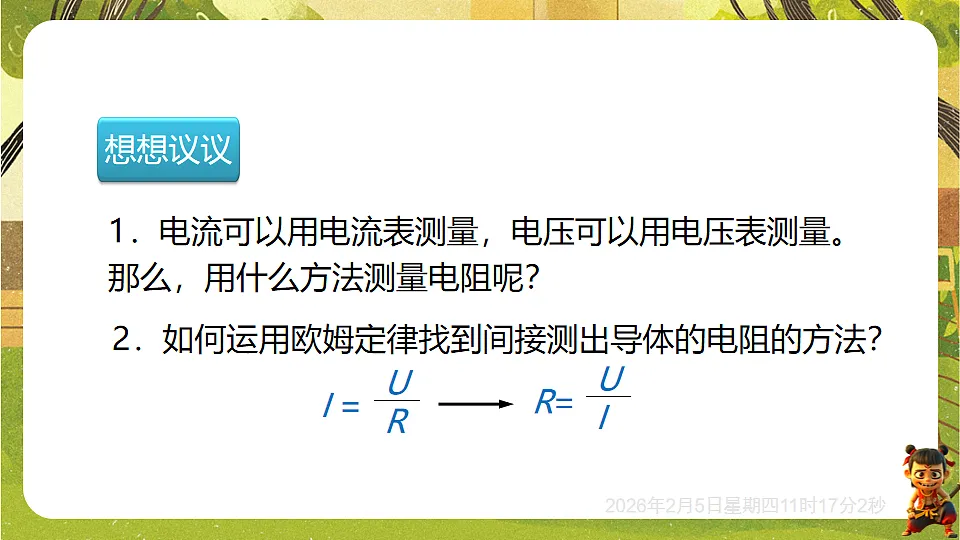

1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？
2．如何运用欧姆定律找到间接测出导体的电阻的方法？

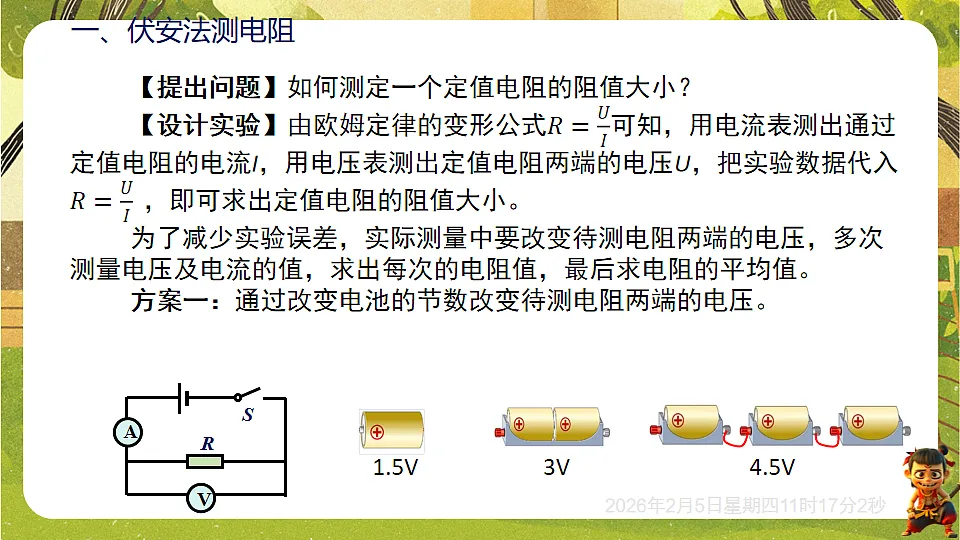

方案二：使用滑动变阻器改变待测电阻两端的电压。

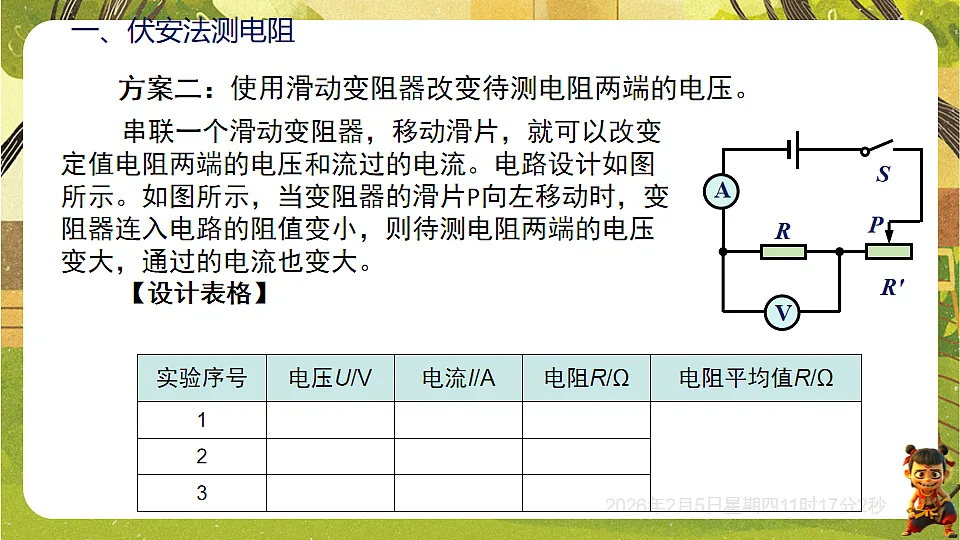

串联一个滑动变阻器，移动滑片，就可以改变定值电阻两端的电压和流过的电流。电路设计如图所示。如图所示，当变阻器的滑片P向左移动时，变阻器连入电路的阻值变小，则待测电阻两端的电压变大，通过的电流也变大。【设计表格】

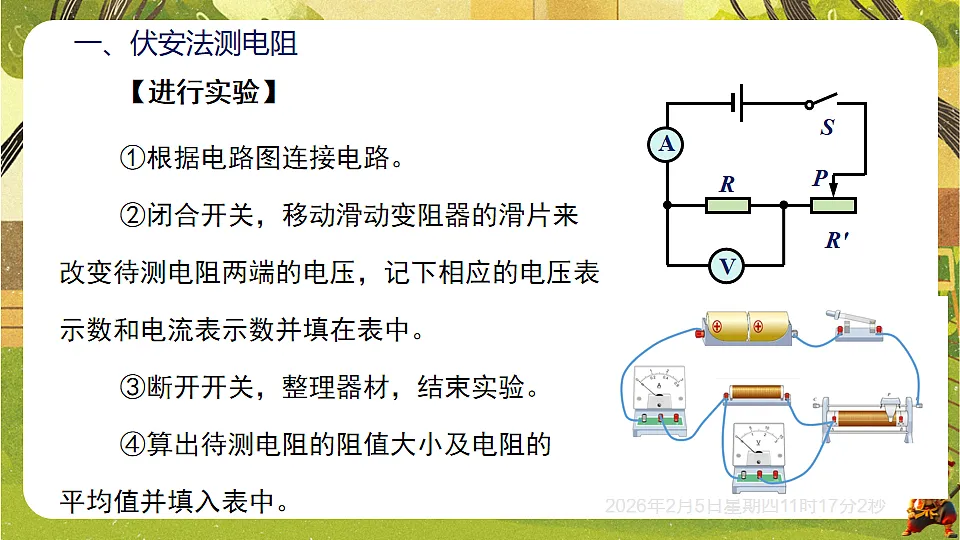

【进行实验】①根据电路图连接电路。②闭合开关，移动滑动变阻器的滑片来改变待测电阻两端的电压，记下相应的电压表示数和电流表示数并填在表中。③断开开关，整理器材，结束实验。④算出待测电阻的阻值大小及电阻的平均值并填入表中。

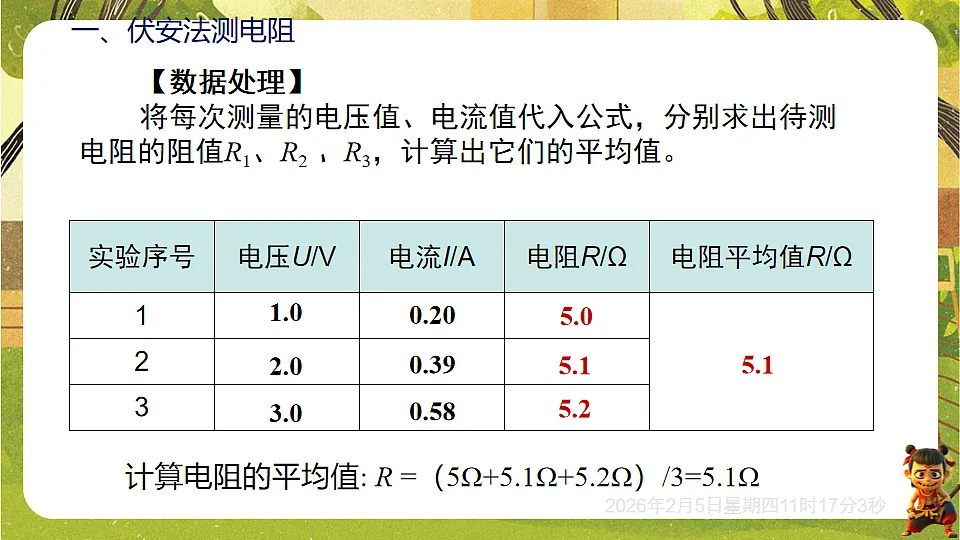

【数据处理】将每次测量的电压值、电流值代入公式，分别求出待测电阻的阻值R1、R2 、R3，计算出它们的平均值。
计算电阻的平均值: R =（5Ω+5.1Ω+5.2Ω）/3=5.1Ω
【分析与讨论】当定值电阻两端的电压改变时，通过它的电流也随之而改变，但电压与电流的比值不变，即电阻不变，同时证明了导体的电阻是由自身的性质所决定的，与电压和电流无关。【交流与评估】对实验过程进行评估：①连接电路时，开关是否处于断开状态；②滑动变阻器滑片是否滑到最大阻值处，滑动变阻器在本实验中的作用是什么；③电流表、电压表的“+”“-”接线柱是否接反了；④是否通过“试触”进行量程选择；⑤是否认真检查电路，确认无误后才闭合开关等。
知识点1 测量定值电阻的阻值
（5）该实验中多次测量了电压及电流的值，其目的是为了________________________。
求平均值，减小实验误差
想一想有一个电灯泡，发光时的电阻与不发光时的电阻，这两种情况下灯丝的电阻相同吗？如何去测量灯丝的阻值大小？下面学习测量小灯泡电阻的方法。
二、伏安法测定小灯泡的电阻
【实验步骤】①按电路图连接实物。②闭合开关，调节滑动变阻器的滑片至适当位置，记录电压表、电流表的示数。③多次调节滑动变阻器的滑片，重复上述实验。
【数据处理】将每次测量的电压值、电流值代入公式，分别求出小灯泡的阻值R1、R2 、R3。
【分析与讨论】当小灯两端电压越大时，灯丝电阻越大。原因是当灯两端电压变大时，灯丝温度升高。
伏安法测小灯泡的电阻和伏安法测定值电阻阻值的实验比较
分别计算出每次测量的电阻，然后求出平均值
分别计算出每次测量的灯泡电阻，然后寻求普遍规律
当小灯两端电压越大时，灯丝电阻越大。
想一想小红准备测一只未知电阻（估计Rx=5～10Ω）的阻值，手边有以下器材：电池组、电压表、开关、R0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器R′ 和几根导线。当她准备实验时，发现没有电流表，但一时又找不到。如果你遇到这种问题，你该怎么办？下面学习几种测电阻的特殊方法。
1. 思维方法 在只有电压表或电流表时，可利用已知定值电阻R0（或已知规格的滑动变阻器R）完成待测电阻的测量，解题思路如下：
2. 伏阻法测电阻（利用电压表测量）（1）方法一：① 把定值电阻R0和未知电阻Rx串联起来，如图所示。②用电压表分别测量出两者的电压U0、Ux。③计算出未知电阻Rx阻值的表达式为：
（2）方法二：①如图所示，首先将开关S、S0闭合，读出电压表的示数，记为U；断开开关S0，读出电压表的示数为Ux。 ②计算：定值电阻R0两端的电压为U-Ux，则电路中的电流为：
（R ′为滑动变阻器的最大阻值）
（3）方法三 ① 可把未知电阻Rx和滑动变阻器R' 和串联起来，如图所示。 ②如图所示，滑片置于阻值最小的位置，闭合开关，记下电压表示数U1；滑片置于阻值最大的位置，记下电压表示数U2。③计算出未知电阻Rx阻值的表达式为：
小红准备测一只未知电阻（估计Rx=5～10Ω）的阻值，手边有以下器材：电池组、电压表、电流表、开关、R0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器R′ 和几根导线。 当她准备实验时，发现电压表已经损坏，但一时又找不到新的电压表替代，你能否用手头的器材想办法测出未知电阻的阻值？
3. 安阻法测电阻（利用电流表测量）
闭合S和S1，电流表测量R0和Rx并联的总电流的示数为I1；闭合S断开S1，电流表测量通过Rx的电流为I2，根据U=IR求出并联电路各支路两端的电压U=（I1-I2）R0 电阻Rx的阻值
（1）方法一：①如图所示，闭合S和S1，记录电流表的示数为I1；②闭合S断开S1，记录电流表的示数为I2；③用R0和测量出来的物理量表示Rx。
（2）方法二 ①如图所示，闭合开关S1、S2，记下电流表示数为Ix；②断开开关S2，记下电流表示数为I，未知电阻Rx阻值的表达式为：
视频演示——《特殊法测量电阻》
知识点2 测量小灯泡的阻值
（1）请用笔画线代替导线，在图甲中将实验电路连接完整。（要求：闭合开关后，滑动变阻器的滑片向右移动时灯泡变亮）
（4）根据图丙可知小灯泡的电阻是______（填“变化”或“不变”）的，你认为原因是____________________________。
灯丝电阻随温度的升高而增大
