人教版初中物理九年级全册 17.3 电阻的测量 课件

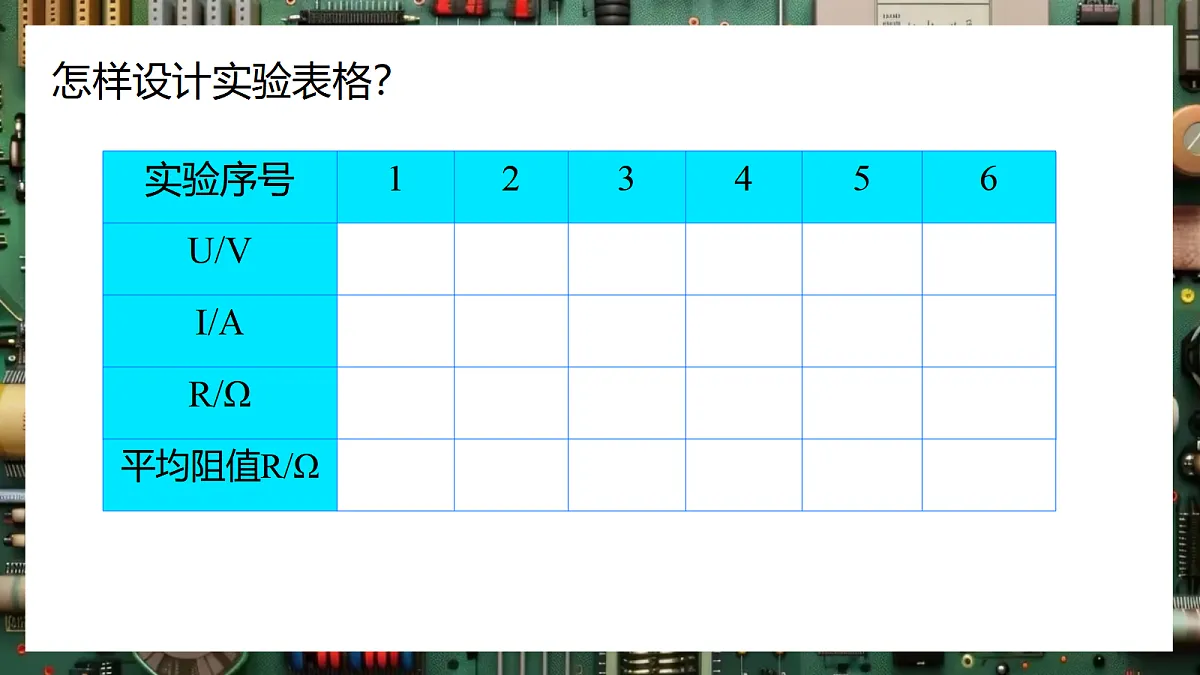

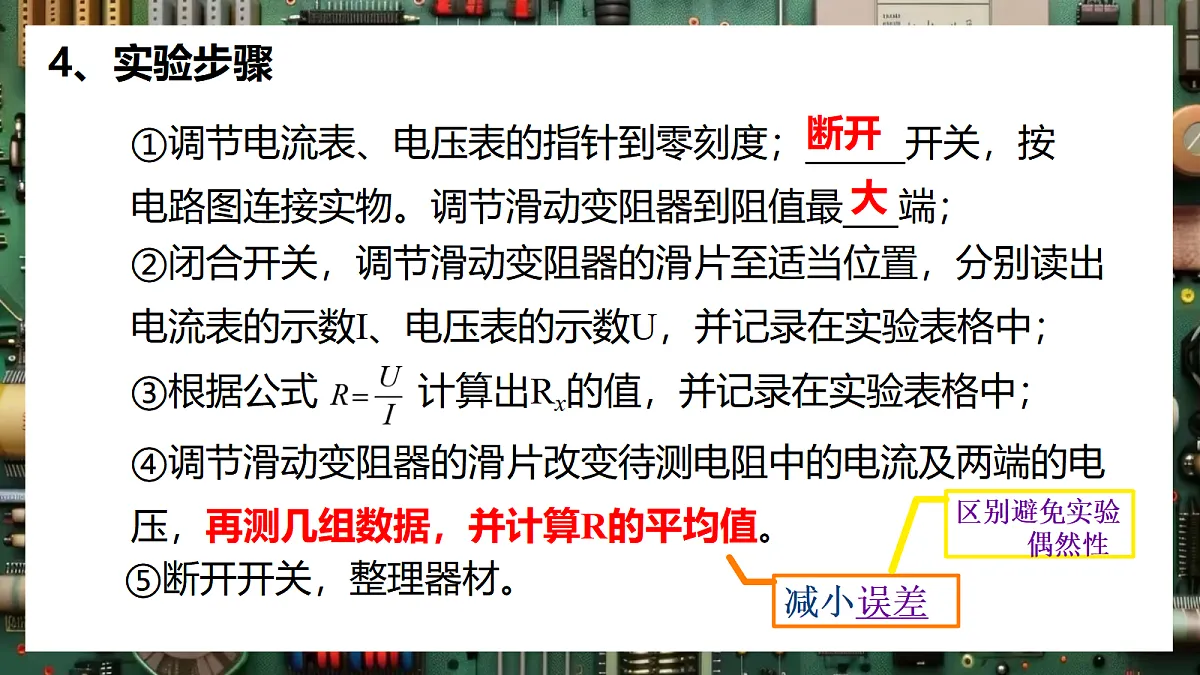

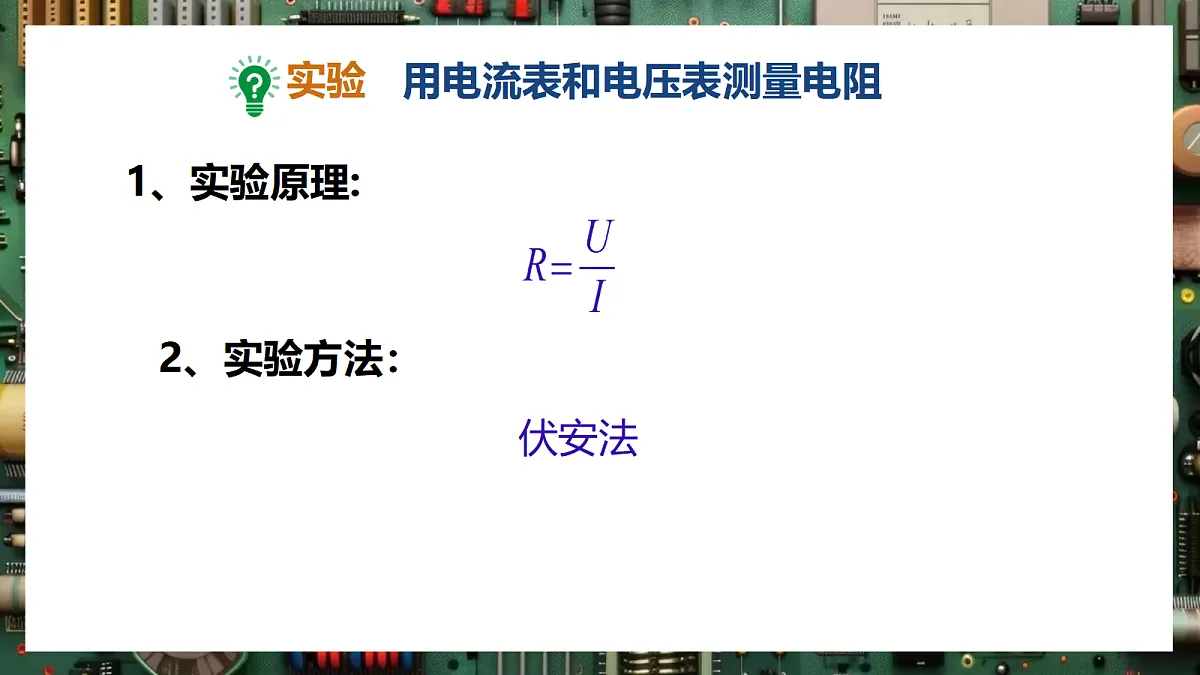

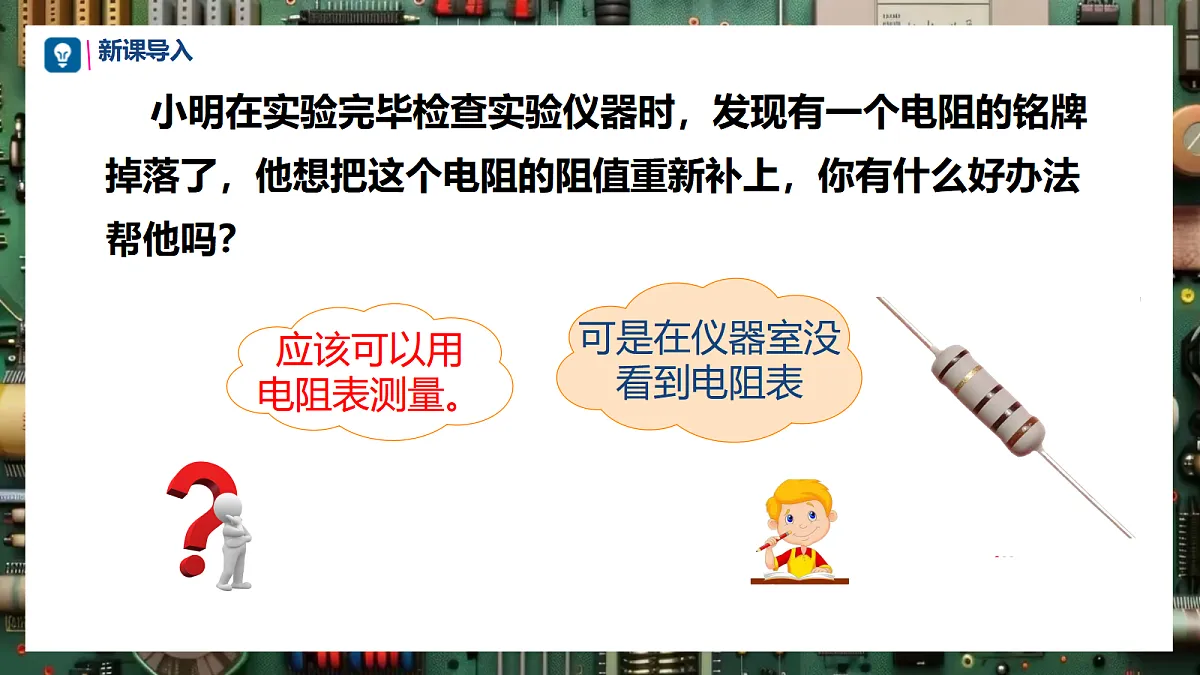

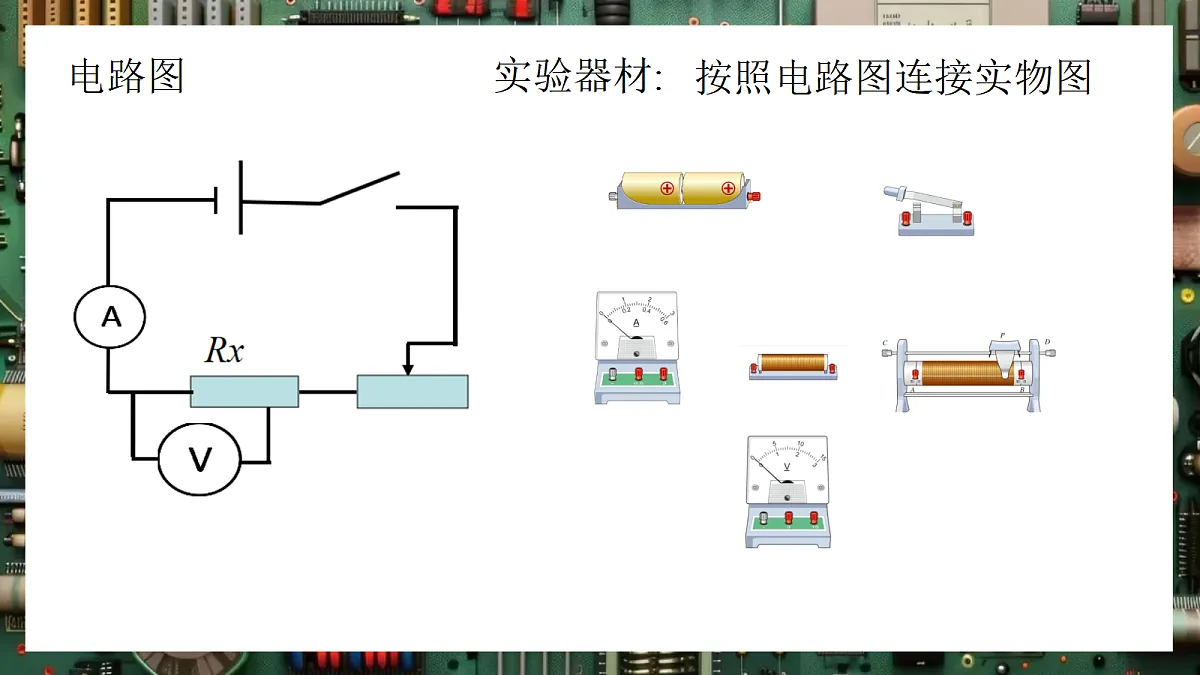

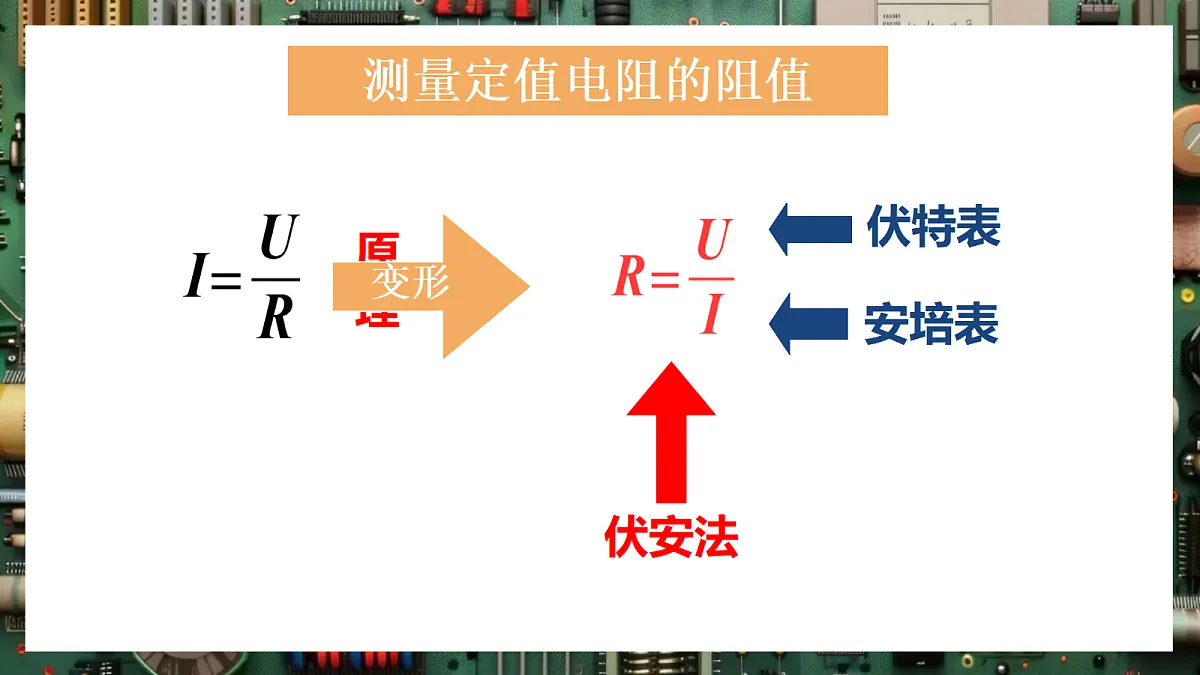

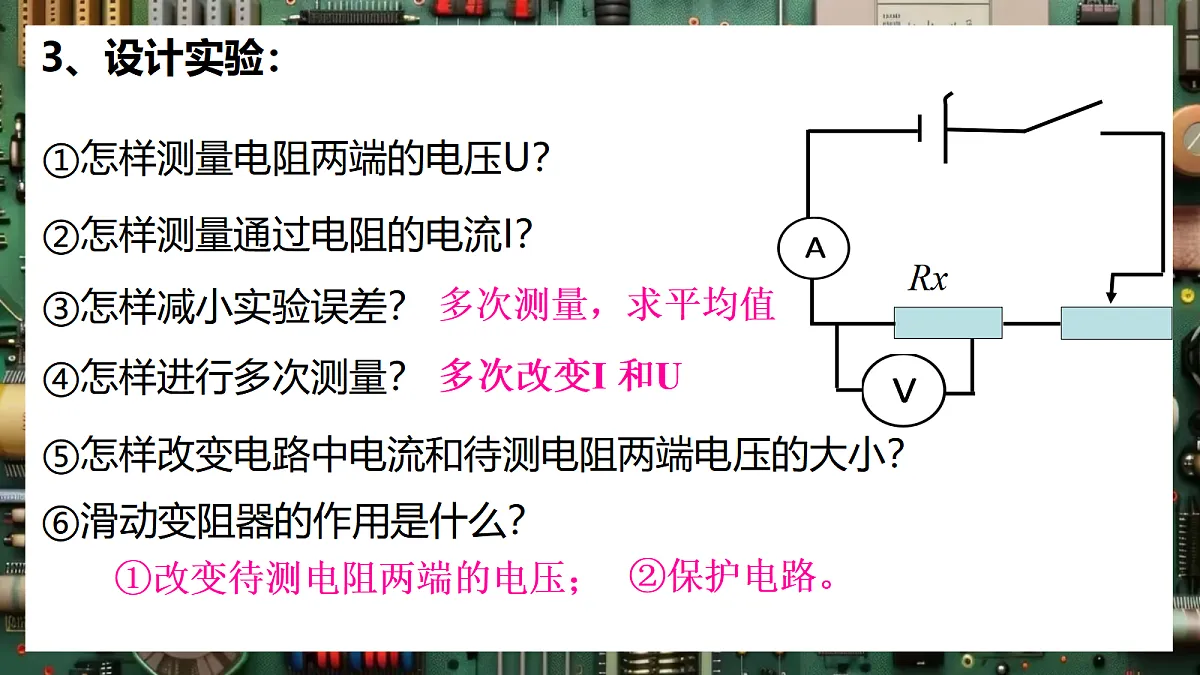

小明在实验完毕检查实验仪器时，发现有一个电阻的铭牌掉落了，他想把这个电阻的阻值重新补上，你有什么好办法帮他吗？测量定值电阻的阻值原理1、实验原理:2、实验方法：伏安法3、设计实验：①怎样测量电阻两端的电压U？②怎样测量通过电阻的电流I？③怎样减小实验误差？④怎样进行多次测量？⑤怎样改变电路中电流和待测电阻两端电压的大小？⑥滑动变阻器的作用是什么？多次测量，求平均值多次改变I 和U①改变待测电阻两端的电压；②保护电路。电路图实验器材:按照电路图连接实物图怎样设计实验表格？①调节电流表、电压表的指针到零刻度； 开关，按电路图连接实物。调节滑动变阻器到阻值最 端；②闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在实验表格中；④调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的平均值。4、实验步骤 ⑤断开开关，整理器材。减小误差区别避免实验偶然性断开大伏安法测定值电阻数据记录表555554.94.98我们熟悉的小灯泡电阻有多大？他也是不变的吗？电路图伏安法测小灯泡电阻数据记录表改变改变能否把小灯泡电阻的平均值作为小灯泡的电阻?数据记录表小灯泡的电阻随电压的增大而增大。这是因为灯丝的电阻跟 有关, 温度温度越高，灯丝电阻越大电阻变大小灯泡电阻变化的原因2、下图是小明研究小灯泡电阻的实验电路图，右下图是根据实验数据绘出的U-I图。小灯泡标有“2 V”字样，滑动变阻器R标有“20Ω 1A”字样。（1）闭合开关前，小明应将滑动变阻器的滑片移到 端。该实验中，滑动变阻器的作用是保护电路和 。（2）小明闭合开关后发现灯不亮，电流表有示数，电压表无示数，故障原因可能是 。（3）实验发现：小灯泡的电阻随着电压的增大而 ，当小灯泡两端电压为2V时，小灯泡正常发光，灯丝的电阻为 Ω。b改变灯泡两端电压小灯泡短路增大443（教材103页）一个小灯泡上标着“2.2V0.25A”，表明这个小灯泡正常工作时的电阻是8.8Ω。下图是某同学为测量这个小灯泡的电阻而连接的实验电路。他的连接有三处错误，请你指出分别错在哪里，并改成正确的连接。实验拓展数字多用表 电流可以用电流表测量，电压可以用电压表测量，那么电阻的大小是否能用仪器直接测量呢?1.观察多用表，猜猜哪个挡位是测量电阻的？2.用这个数字多用表测一测小灯泡通电前的电阻是多少。3.说明书给出的一些参数如表格所示。观察这些参数，并选择合适的挡位，用数字多用表测一下干电池两端的电压。1、安阻法（1）闭合开关,测出通过定值电阻R0的电流I1;知识拓展——特殊方法测量电阻（2）断开开关，把电流表换接到Rx支路，然后闭合开关，测出通过Rx的电流I2。2、伏阻法(1)闭合开关,测出定值电阻R0两端的电压U1;公式：(2)断开开关，把电压表换接到Rx两端，然后闭合开关，测出Rx两端的电压U2。3、安滑法(1)滑动变阻器滑片调到最大阻值处（连入电路的阻值为Rmax），闭合开关，测出电路的电流I1;公式：(2)滑动变阻器滑片调到最小阻值处（连入电路的阻值为0），测出电路的电流I2。4、伏滑法(1)滑动变阻器滑片调到最大阻值处（连入电路的阻值为Rmax），闭合开关，测出Rx两端电压U1;公式：(2)滑动变阻器滑片调到最小阻值处（连入电路的阻值为0），测出Rx两端电压U2（即电源电压）。
