人教版初中物理九年级全册 17.2 欧姆定律 课件

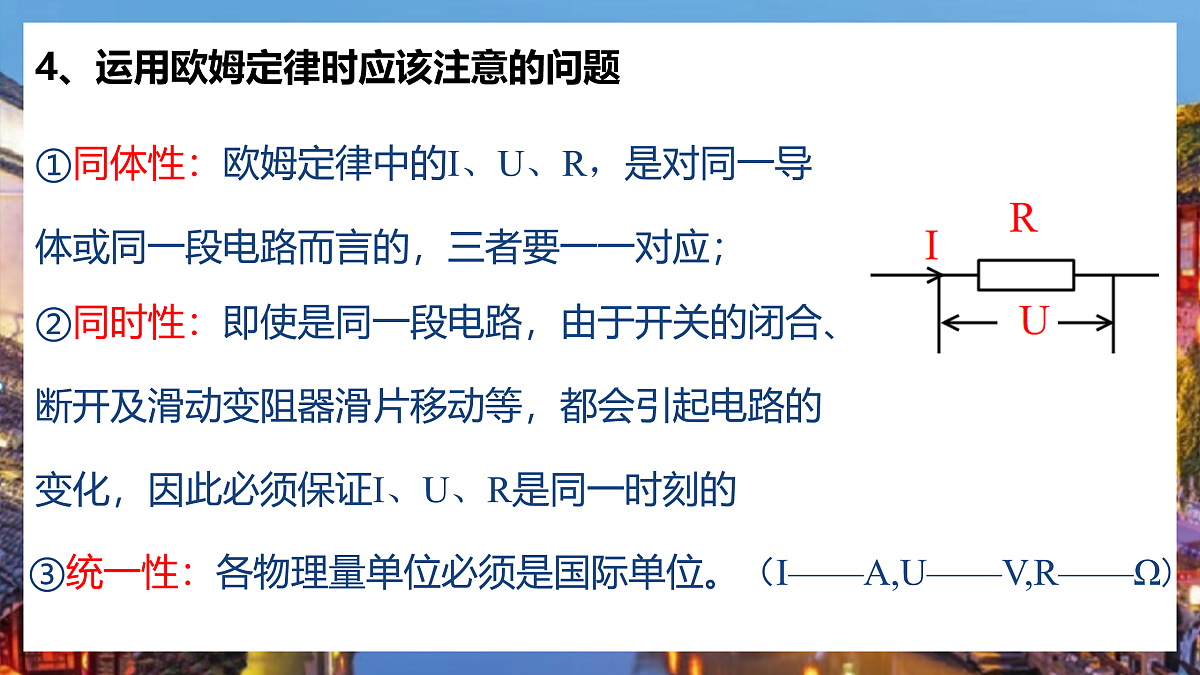

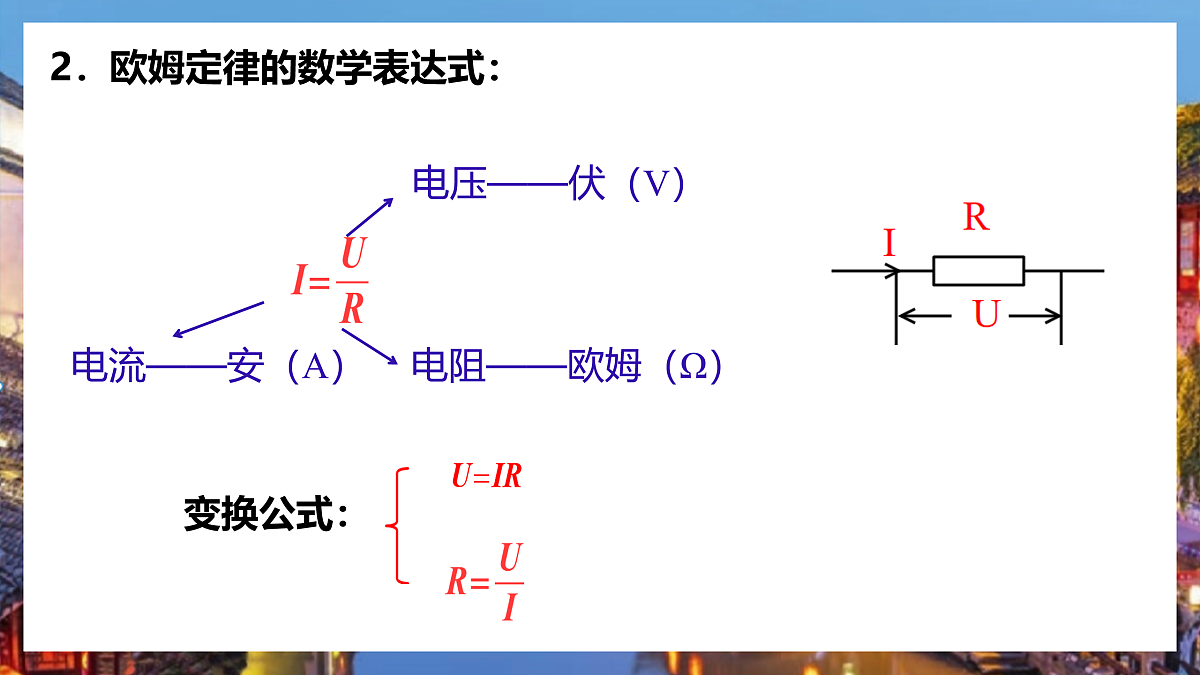

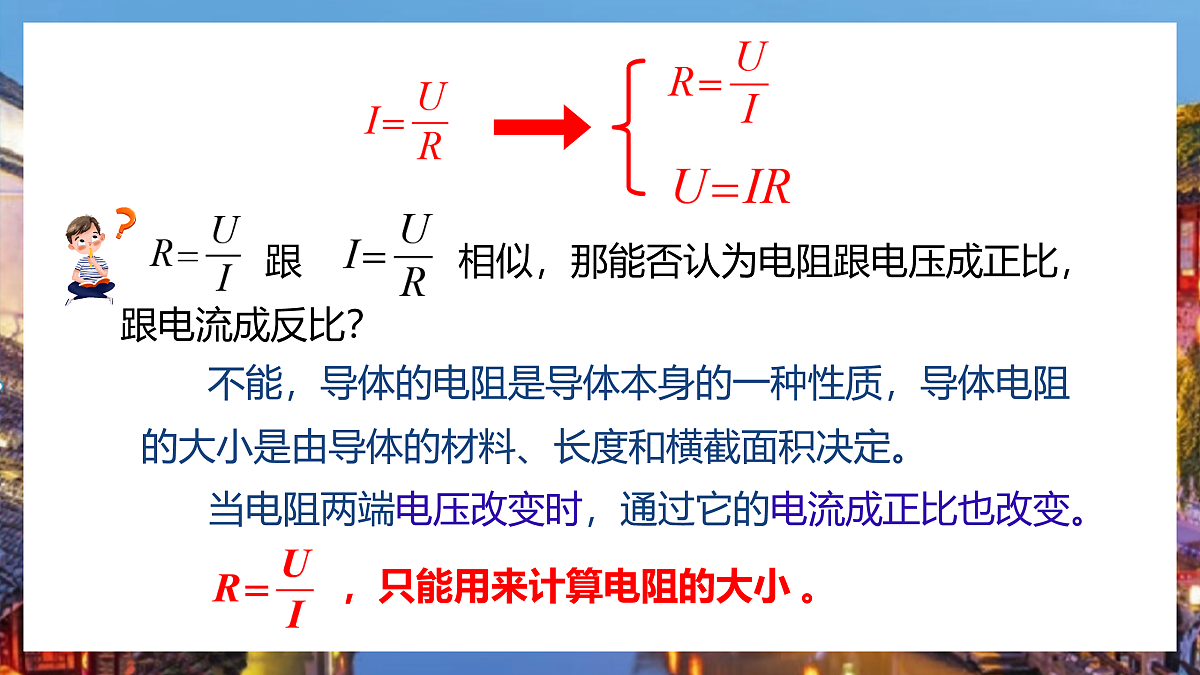

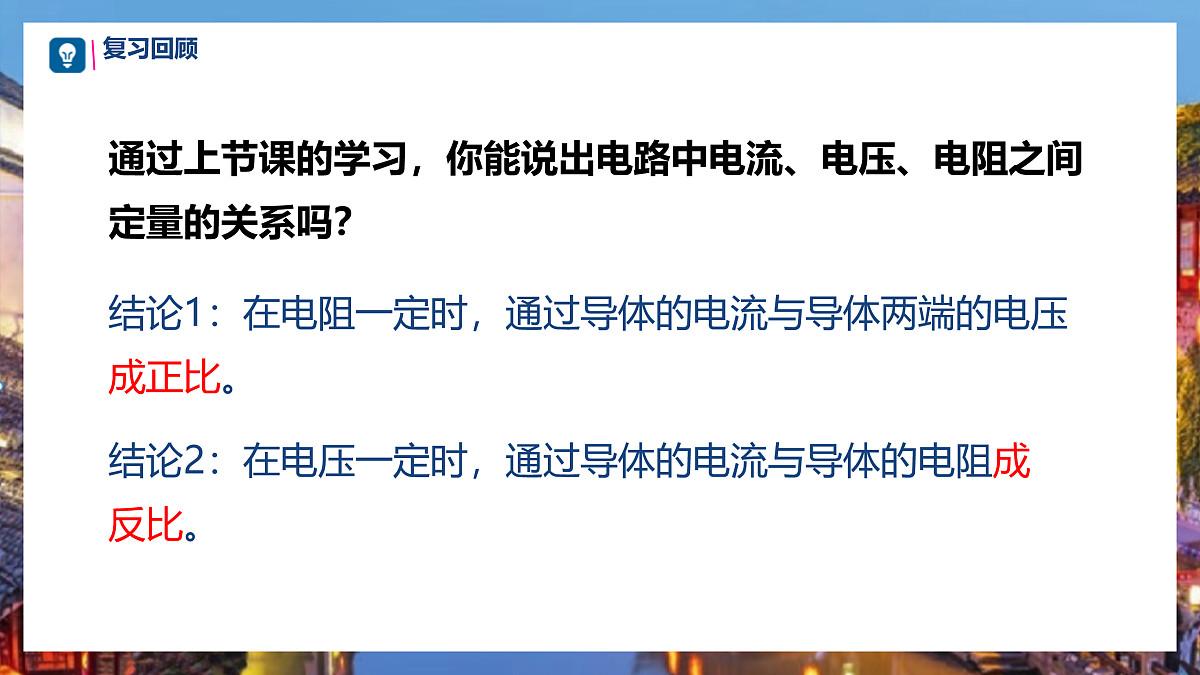

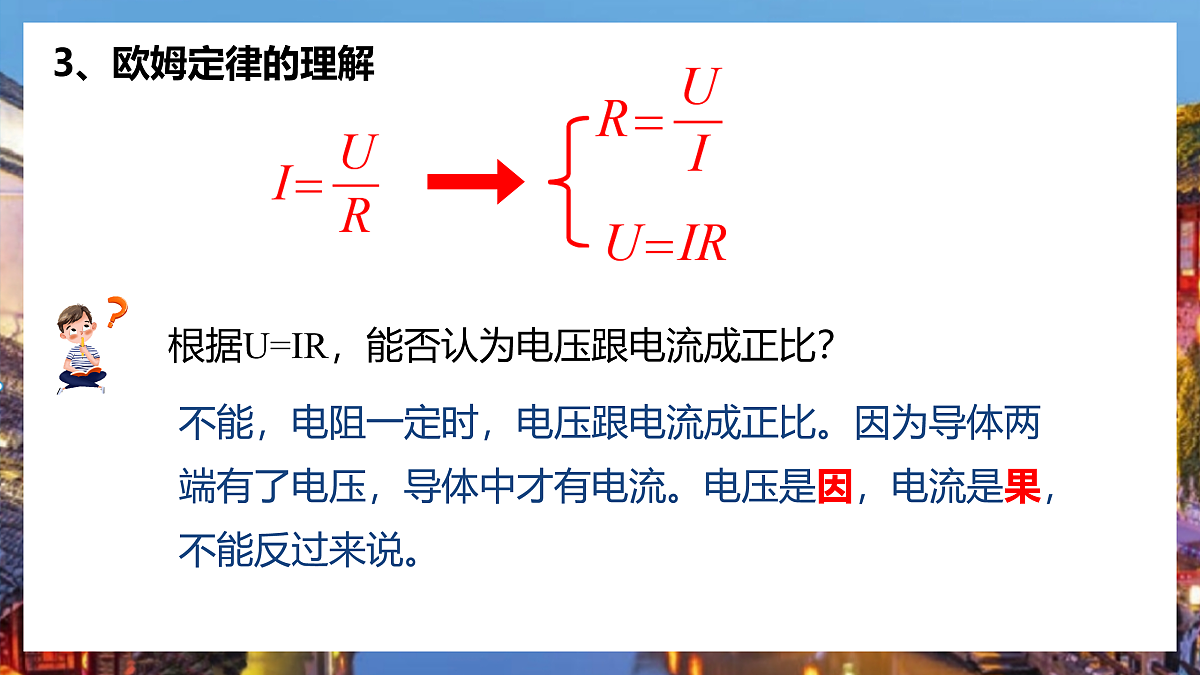

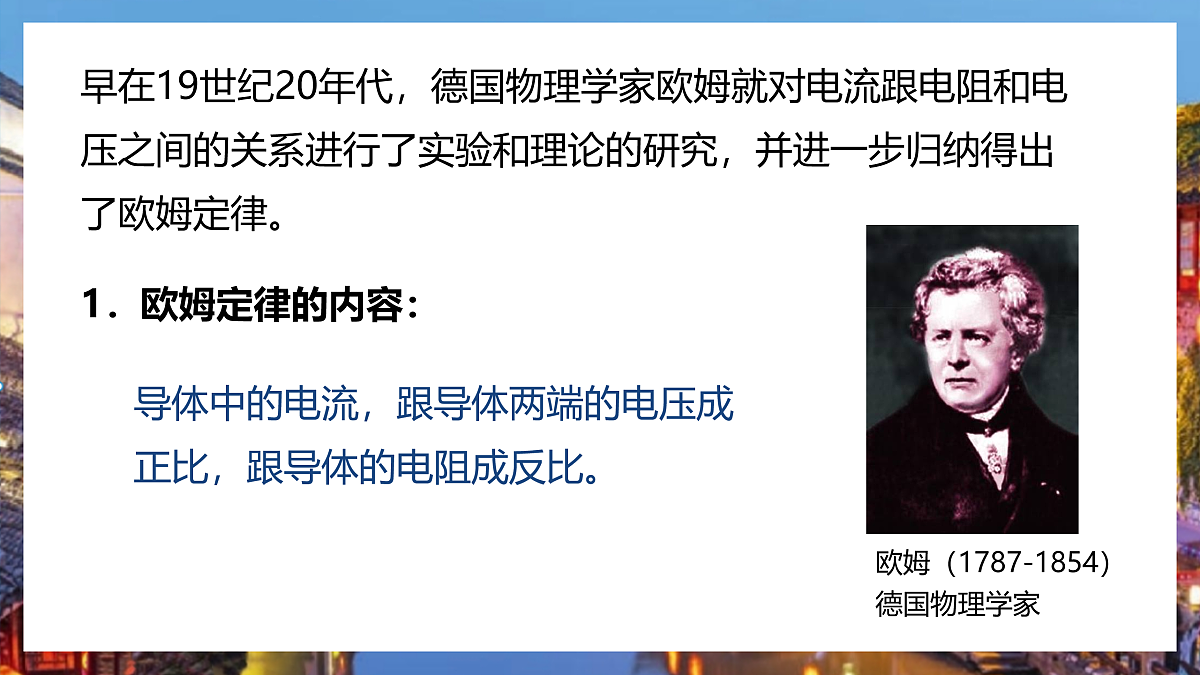

通过上节课的学习，你能说出电路中电流、电压、电阻之间定量的关系吗？结论2：在电压一定时，通过导体的电流与导体的电阻成反比。结论1：在电阻一定时，通过导体的电流与导体两端的电压成正比。早在19世纪20年代，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了实验和理论的研究，并进一步归纳得出了欧姆定律。1．欧姆定律的内容： 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2．欧姆定律的数学表达式：不能，电阻一定时，电压跟电流成正比。因为导体两端有了电压，导体中才有电流。电压是因，电流是果，不能反过来说。3、欧姆定律的理解 不能，导体的电阻是导体本身的一种性质，导体电阻的大小是由导体的材料、长度和横截面积决定。       欧姆定律的理解 当电阻两端电压改变时，通过它的电流成正比也改变。4、运用欧姆定律时应该注意的问题①同体性：欧姆定律中的I、U、R，是对同一导 体或同一段电路而言的，三者要一一对应；②同时性：即使是同一段电路，由于开关的闭合、 断开及滑动变阻器滑片移动等，都会引起电路的 变化，因此必须保证I、U、R是同一时刻的③统一性：各物理量单位必须是国际单位。（I——A,U——V,R——Ω)1、如图所示，闭合开关后，电阻为R的电阻器两端电压为6V，通过电阻器的电流为0.3A。(1)计算电阻器的电阻R。 (2)调节电源电压，当电阻器两端电压变为原的2倍时，通过电阻器的电流为原来的几倍?解(1)电阻器两端电压U=6V，通过的电流I=0.3 A。 根据欧姆定律，可以得出电阻器的电阻(2)2、如图所示,电源电压不变,R₂的电阻为20Ω,闭合开关后,电压表的示数为2V,电流表的示数为0.2 A.求:(1)R1的电阻;(2)电源电压.（2）U2=IR2=0.2A×20Ω=4VU=U1＋U2=2V＋4V=6V3、如图所示的电路中,电源电压为12V,闭合开关S后,电流表、电压表的示数分别为0.6 A和9V.（1）通过R1的电流I1是多少？（2）R1的电阻是多少？4、下图是某同学在探究电流与电压的关系时，根据实验数据画出的I-U图像。他实验时使用的电阻器的电阻是多大?解：由图象可知当U=3V时，I=0.2A根据欧姆定律，5、下图是某同学在探究电流与电阻的关系时，根据实验数据画出的I-R图像。实验时控制的电压是多大?解：由图象可知当R=20Ω时，I=0.1A根据欧姆定律 U=IR=0.1A×20Ω=2V6、由欧姆定律公式可知( )A.同一导体两端的电压跟通过导体的电流成反比B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C.导体中的电流越大，导体的电阻就越小D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示 D气敏电阻，它的电阻随着酒精浓度的变化而变化欧姆定律①内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比.②公式： ; ③单位：电压U： ；电阻R： ；电流I： 。 VΩA④变形公式：课堂小结6、在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R₂的大小,R1 R₂。 (选填“大于”、“等于”或“小于”)大于当 I 相等时，U1＞U2，R1＞R21、一个电熨斗的电阻是80Ω，接在220V的电压上，流过它的电流是多少？2.一个定值电阻的阻值是10Ω，使用时流过的电流200mA，加在这个定值电阻两端的电压是多大？U=IR=0.2A×10Ω=2V3、某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？
