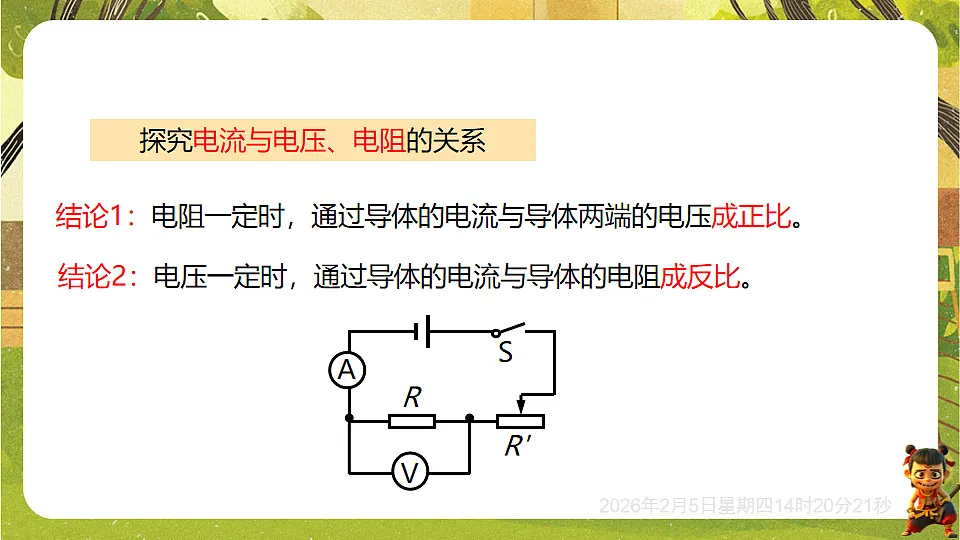

结论1：电阻一定时，通过导体的电流与导体两端的电压成正比。
结论2：电压一定时，通过导体的电流与导体的电阻成反比。
探究电流与电压、电阻的关系

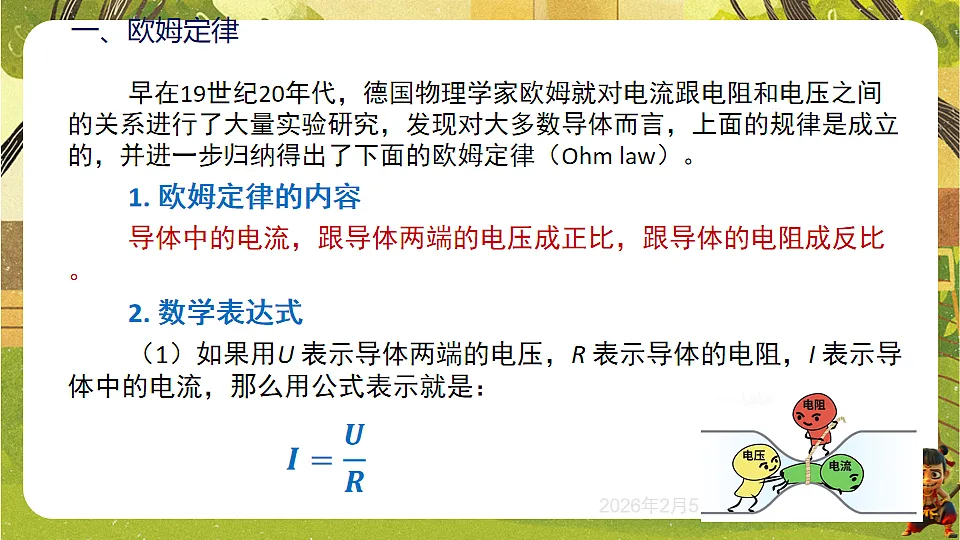

早在19世纪20年代，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的，并进一步归纳得出了下面的欧姆定律（Ohm law）。1. 欧姆定律的内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2. 数学表达式 （1）如果用U 表示导体两端的电压，R 表示导体的电阻，I 表示导体中的电流，那么用公式表示就是：

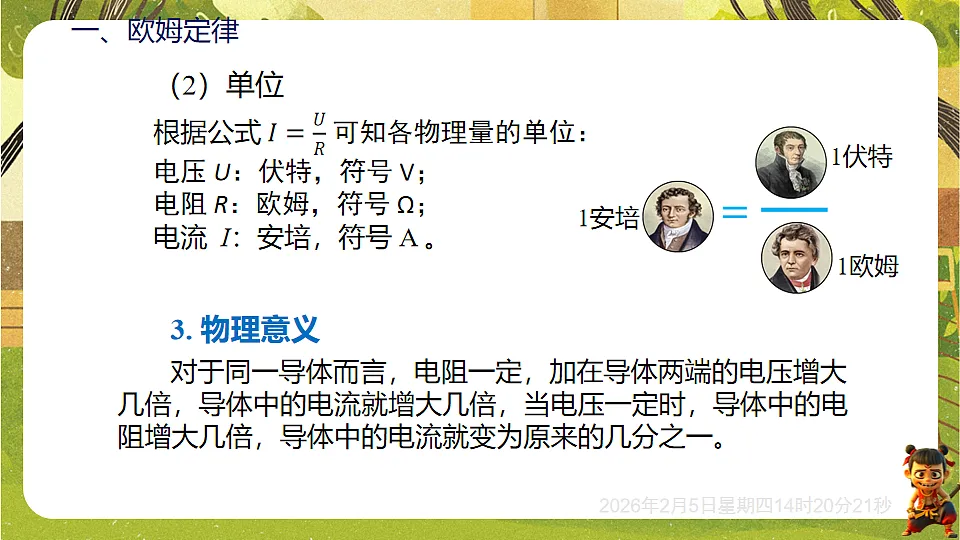

3. 物理意义对于同一导体而言，电阻一定，加在导体两端的电压增大几倍，导体中的电流就增大几倍，当电压一定时，导体中的电阻增大几倍，导体中的电流就变为原来的几分之一。

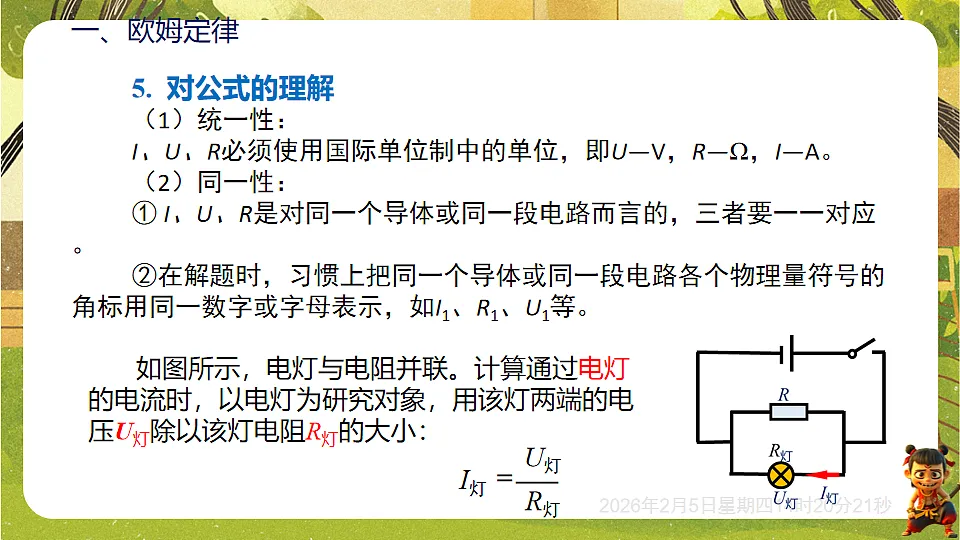

5. 对公式的理解（1）统一性：I、U、R必须使用国际单位制中的单位，即U—V，R—Ω，I—A。（2）同一性： ① I、U、R是对同一个导体或同一段电路而言的，三者要一一对应。②在解题时，习惯上把同一个导体或同一段电路各个物理量符号的角标用同一数字或字母表示，如I1、R1、U1等。
如图所示，电灯与电阻并联。计算通过电灯的电流时，以电灯为研究对象，用该灯两端的电压U灯除以该灯电阻R灯的大小：

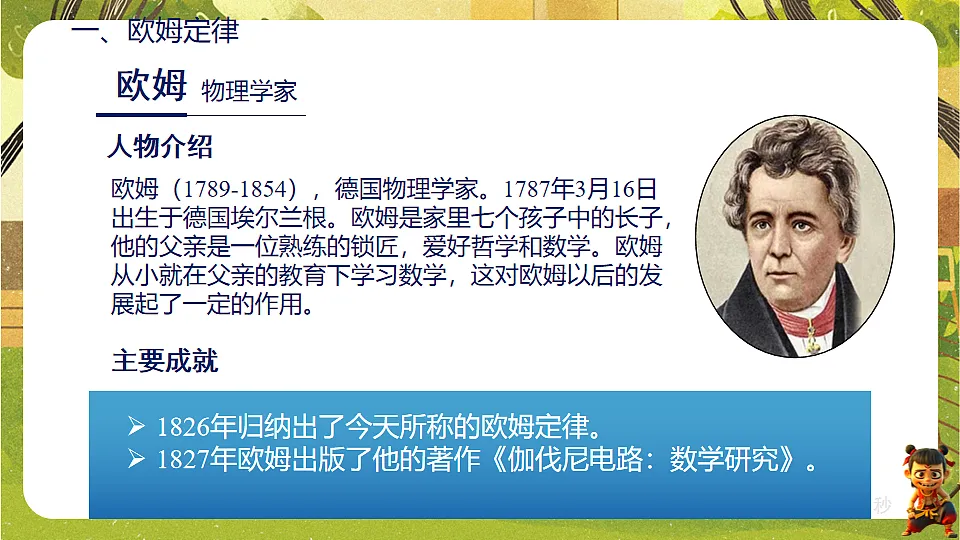

欧姆（1789-1854），德国物理学家。1787年3月16日出生于德国埃尔兰根。欧姆是家里七个孩子中的长子，他的父亲是一位熟练的锁匠，爱好哲学和数学。欧姆从小就在父亲的教育下学习数学，这对欧姆以后的发展起了一定的作用。
1826年归纳出了今天所称的欧姆定律。1827年欧姆出版了他的著作《伽伐尼电路：数学研究》。
知识点1 欧姆定律的理解
A.导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比B.导体两端电压一定时，导体的电阻与导体中的电流成反比C.导体的电阻是导体本身的一种性质，它的大小与电压、电流无关D.导体的电阻等于导体两端的电压跟通过导体的电流之比
2. 利用欧姆定律解答计算题的一般步骤第一步：可采用“去表法”判断电路的连接方式，将电压表去掉，将电流表看成一段导线，画出等效电路图，然后进行判断。判断出电路的连接方式后，再将电压表和电流表“恢复”到原来的位置，明确各测量哪部分电路两端的电压和电路中的电流。第二步：认真审题，在电路图（或画出的电路图）上标出已知量、待求量。第三步：找出各物理量之间的关系；利用欧姆定律和串、并联电路电流、电压的关系列出关系式，列式时要注意公式成立的条件，要有必要的文字说明。物理公式在代入数值或写计算结果时不要忘记单位。第四步：讨论结果的合理性，得出答案。
3. 酒精浓度检测仪根据世界卫生组织的统计，大约50%~60%的交通事故与酒后驾驶有关。我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。
酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压的变化。驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。
4. 车重表 图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为滑动变阻器。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，变阻器的滑片向下滑，连入电路的阻值变小，电路中的电流变大，即车重表的示数将变大。
酒精测试仪原理：酒精测试仪实际上是由酒精气体传感器R1（相当于随酒精气体浓度变化的变阻器）、一个定值电阻R2及一个电流表和电压表串联组成。
酒精气体传感器的电阻值R1随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么传感器的电阻值R1越小，根据欧姆定律I=U/R可知，电路中的电流越大，则定值电阻R2两端的电压U2＝IR2越大，即测试仪的示数越大。
动画讲解——《欧姆定律》
知识点2 欧姆定律的应用
7.［2024深圳期中］张华同学在探究“电阻一定时电流与电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是( )
（1）求该铅笔芯的电阻。
