人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用同步测试题

这是一份人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用同步测试题，文件包含人教版九年级物理同步讲与练174欧姆定律在串并联电路中的应用同步练习原卷版docx、人教版九年级物理同步讲与练174欧姆定律在串并联电路中的应用同步练习解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。

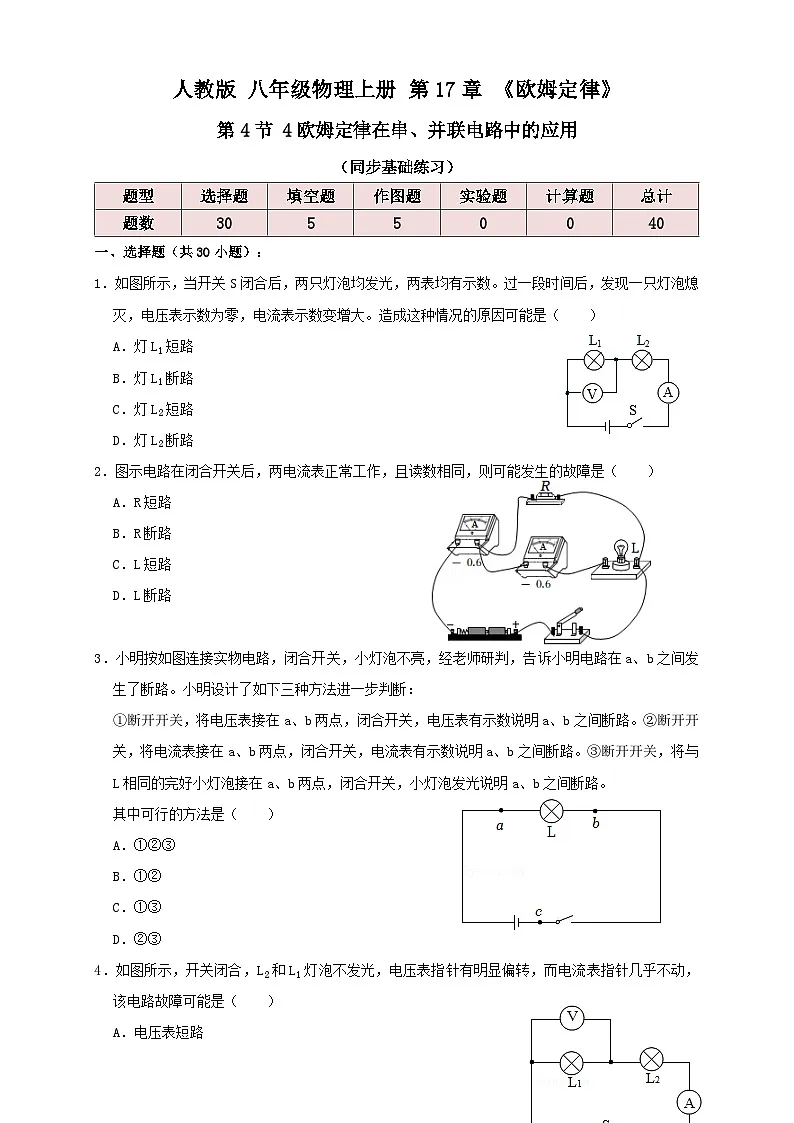

（同步基础练习）
一、选择题（共30小题）：

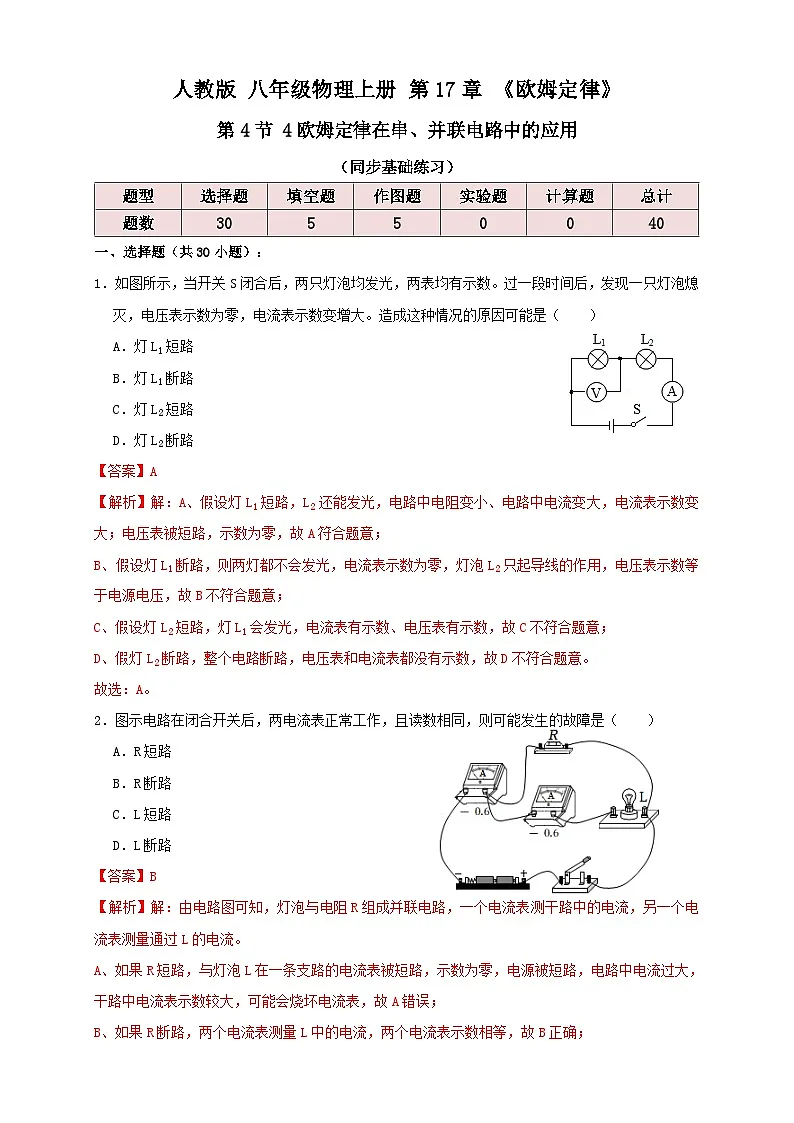

1．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现一只灯泡熄灭，电压表示数为零，电流表示数变增大。造成这种情况的原因可能是（ ）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
2．图示电路在闭合开关后，两电流表正常工作，且读数相同，则可能发生的故障是（ ）
A．R短路
B．R断路
C．L短路
D．L断路

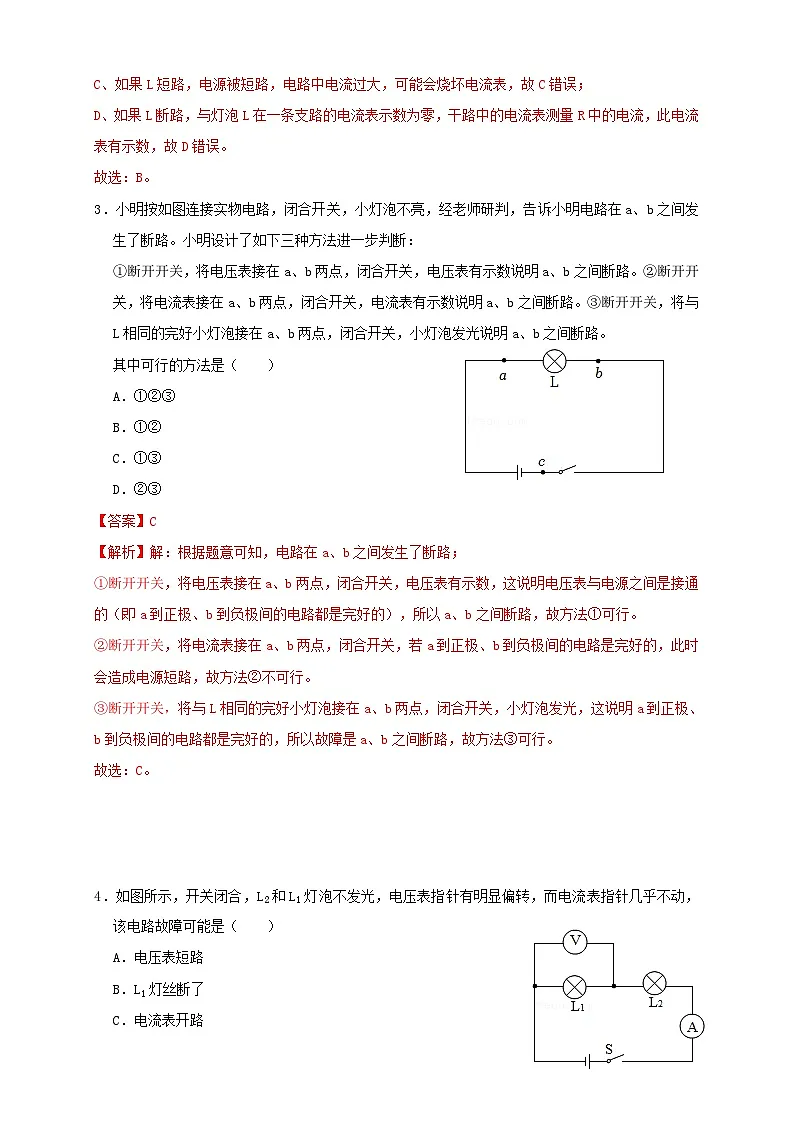

3．小明按如图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：
①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。
其中可行的方法是（ ）
A．①②③
B．①②
C．①③
D．②③
4．如图所示，开关闭合，L2和L1灯泡不发光，电压表指针有明显偏转，而电流表指针几乎不动，该电路故障可能是（ ）
A．电压表短路
B．L1灯丝断了
C．电流表开路
D．灯泡L2短路

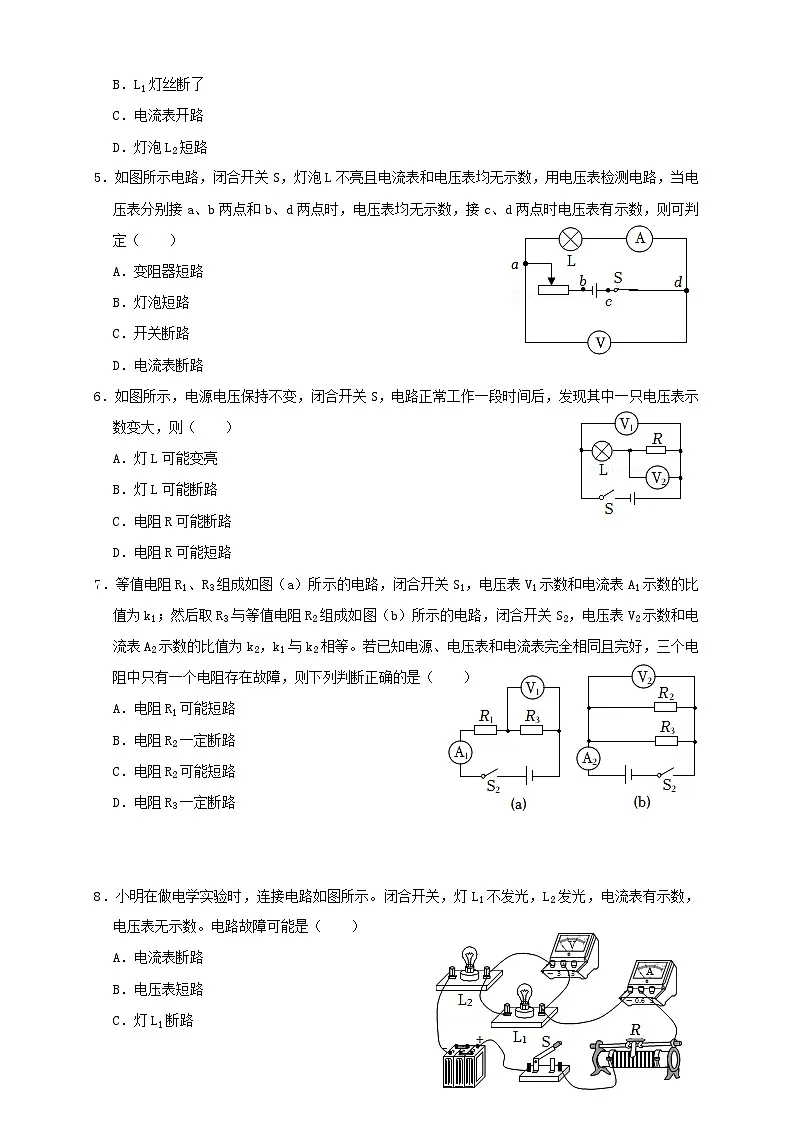

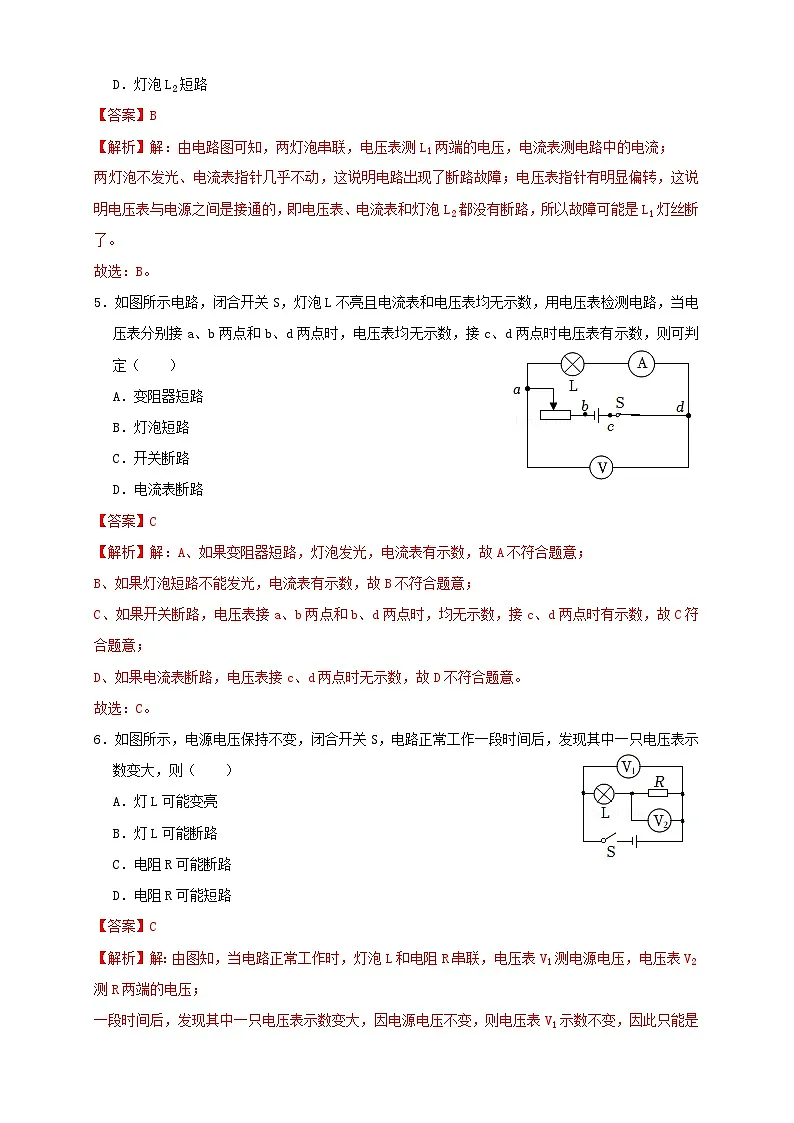

5．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）
A．变阻器短路
B．灯泡短路
C．开关断路
D．电流表断路
6．如图所示，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现其中一只电压表示数变大，则（ ）
A．灯L可能变亮
B．灯L可能断路
C．电阻R可能断路
D．电阻R可能短路
7．等值电阻R1、R3组成如图（a）所示的电路，闭合开关S1，电压表V1示数和电流表A1示数的比值为k1；然后取R3与等值电阻R2组成如图（b）所示的电路，闭合开关S2，电压表V2示数和电流表A2示数的比值为k2，k1与k2相等。若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（ ）
A．电阻R1可能短路
B．电阻R2一定断路
C．电阻R2可能短路
D．电阻R3一定断路
8．小明在做电学实验时，连接电路如图所示。闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路
B．电压表短路
C．灯L1断路
D．灯L2短路

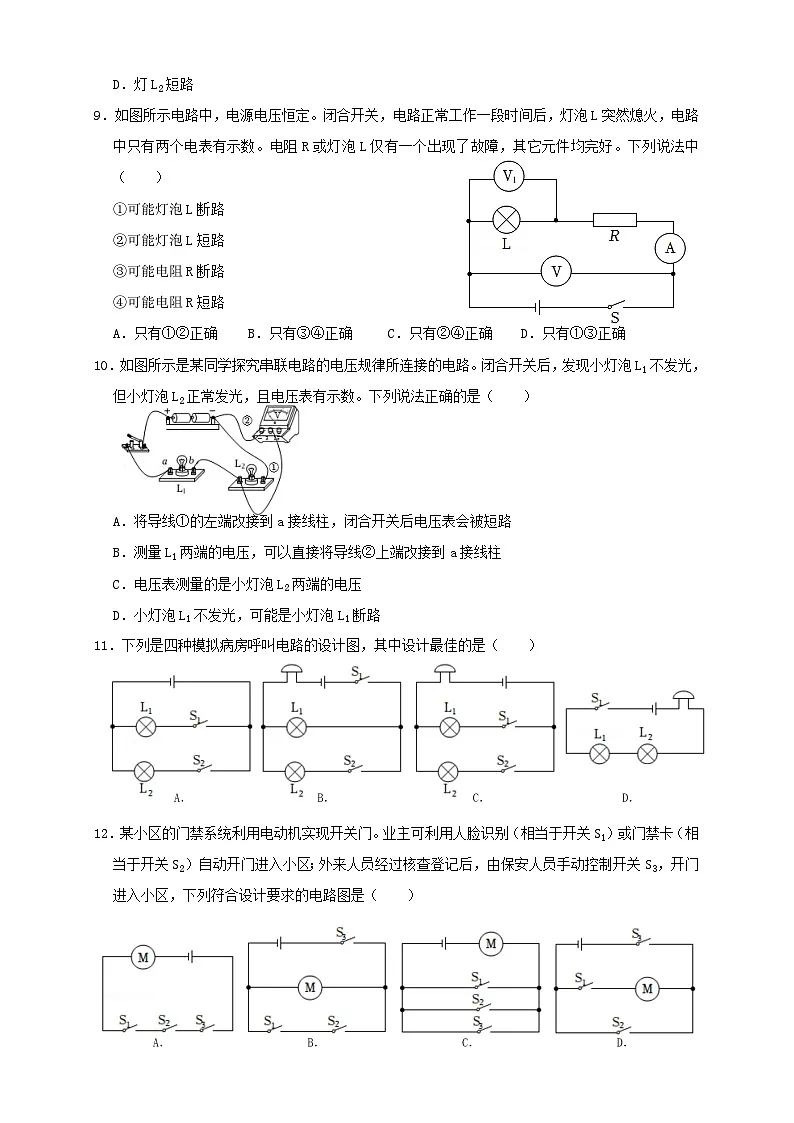

9．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确
10．如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。下列说法正确的是（ ）
A．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
B．测量L1两端的电压，可以直接将导线②上端改接到a接线柱
C．电压表测量的是小灯泡L2两端的电压
D．小灯泡L1不发光，可能是小灯泡L1断路
11．下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（ ）
12．某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别（相当于开关S1）或门禁卡（相当于开关S2）自动开门进入小区；外来人员经过核查登记后，由保安人员手动控制开关S3，开门进入小区，下列符合设计要求的电路图是（ ）
13．小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
14．某种电吹风，当只闭合开关S1时，风扇电机工作吹出冷风．再闭合开关S2，电热丝工作，此时能吹出热风．为保障电吹风安全，不能只加热不吹风．下面简化电路图符合要求的是（ ）
15．某小区为加强对人员管控，对电动门控制系统进行了改造，进入人员在满足以下两点之一电动机方可工作开启电动门：（1）体温正常且刷门禁卡；（2）体温正常且“刷脸”。用S1闭合表示体温正常，用S2闭合表示已刷门禁卡，用S3闭合表示已“刷脸”。则符合改造要求的电路是（ ）
16．某款拖扫机器人，当接通机器人主电源（相当于闭合开关S1），电源指示灯亮，然后通过手机App选择自动清洁（相当于闭合开关S2）机器人才开始工作。以下电路设计符合要求的是（ ）
17．系好安全带是每个司机牢记的安全出行准则，汽车上有安全带未系提示系统，当司机坐在座椅上时，座椅下的开关S1闭合，若未系好安全带，开关S2断开，仪表盘上的指示灯亮，当系好安全带时，开关S2闭合，指示灯灭，下列图中电路设计最合理的是（ ）
18．民楼的楼道里，安装了一种自动控制的楼道灯，当有人走动发出声音时，电路接通，灯亮。在白天，不论发出多大的声音，电灯也“无动于衷”，只有夜晚天黑之后灯才能亮，我们可以分别用“声控”和“光控”这样两个符号代表它们，下列电路图中能实现该功能的是（ ）
19．轿车上都装有一个用来提醒司机是否关好车门的指示灯。四个车门中只要有一个门没有关好（相当一个开关断开），该指示灯就会发光。下面模拟电路图中符合要求的是（ ）
20．在北京冬奥会开幕式上，400名演员挥动发光杆，发光杆先发出绿光代表“绿草”，随后又发出白光组成“蒲公英”。杆上有两个开关：一个是总开关，另一个用来控制发出白光或绿光。如图哪个电路设计能实现这一效果（ ）
21．如图所示，电源电压不变，当滑片P向右滑动时（ ）
A．A表示数变大，V表示数变小
B．A表示数变小，V表示数变大
C．A表示数变大，V表示数不变
D．A表示数变小，V表示数不变
22．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，则电压表、电流表示数变化情况是（ ）
A．A1表示数变小，A表示数变小，V表示数不变
B．A1表示数变小，A表示数变大，V表示数变大
C．A1表示数变大，A表示数变小，V表示数不变
D．A1表示数变大，A表示数变大，V表示数变大
23．如图甲是体育课上坐位体前屈测量仪，图乙是小雅设计的模拟电路，闭合开关，当推动绝缘柄使滑动变阻器的滑块向左移动，可利用示数增大的电表反映测量成绩。在此测试过程中下列分析正确的是（ ）
A．绝缘柄向左推的距离越大，滑动变阻器的电阻越大
B．绝缘柄向左推的距离越大，电压表示数越大
C．绝缘柄向左推的时电流表示数变小，电压表变大
D．此电路设计中，用电流表示数反映测量成绩
24．如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A．小灯泡变亮
B．电压表V1的示数变大
C．电压表V2与电流表A2示数的乘积变小
D．电压表V1与电流表A1示数之比不变
25．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A．电压表V1示数变小，电压表V2示数不变，电流表A示数变小
B．电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A的示数之比变小
C．电压表V2示数不变，电流表A示数变大，电压表V1的示数与电流表A的示数之比变大
D．电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A的示数之比变小
26．如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小
B．电压表V2的示数变大
C．电压表V1示数与电流表A示数的比值变大
D．电压表V1示数与电流表A示数的乘积变大
27．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
28．如图所示为油量表示意图，当油量减少时，下列说法正确的是（ ）
A．R不断减小
B．R总不断减小
C．I总不断减小
D．R两端电压不断减小
29．将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中。已知电源电压相同，R1小于R2，则下列判断中正确的是（ ）
A．电压表V1的示数等于电压表V2的示数
B．电流表A1的示数大于电流表A2的示数
C．电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值
D．电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值
30．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（ ）
A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
二、填空题（共5小题）：
31．小明在“研究小灯泡的电阻”实验中，按如图所示电路图连接电路，闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，出现此故障的原因可能是 断路；小明找出并排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，则此故障的原因最有可能出现在 。（均选填电路图中的元件符号）
32．如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。
①应选择如下方案 。
A.将一个电流表接入到Q点
B.将一个电压表接入到QM之间
C.将一个电压表接入到MN之间
②请写出选择方案后，闭合开关S后的操作、电表的示数变化情况及其对应的故障： 。
33．在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。开关S闭合后电路正常工作，电流表的示数为I0，电压表的示数为U0，则电源电压为 。一段时间后，由于两电阻中有一个出现故障，使至少一个电表的示数变大，请根据相关信息写出此时两电表的示数及相对应的故障 。
34．在探究“导体的电流与电阻的关系”实验中，采用了如图所示的电路图，实验过程中发现电流表没有示数，电压表偏转明显，移动滑动变阻器的滑片现象几乎不变，电路故障的原因可能是 。家庭电路中若线路连接处接触不良，则该处电阻 （选填“变大”或“变小”），造成局部过热可能会引起火灾。
35．在如图所示的电路中，电源电压保持不变，闭合开关，电路正常工作一段时间后，发现电路中至少有一个电表的示数变大，在电路中，将电流表A与R1位置互换后，发现电压表V的示数不发生变化，若其他元件仍保持完好，故障发生在电阻R1或R2上，电路中存在的故障可能是
或 。
三、作图题（共5小题）：
36．小明想设计一个露营用的便携式调光灯，请你在图中虚线椹内帮小明完成设计的电路图。
37．朵朵和媛媛同学发现地铁进出闸机可用刷脸（S1）、刷卡（S2）和扫二维码（S3）中的任一方法通过，小月和同学们经过思考想设计了闸机识别电路原理图，请同学们帮忙设计完成。（闸机用电动机符号表示，S1、S2、S3用开关表示）
38．如图给你一个电源、一个开关、一个滑动变阻器、一个电流表、两个灯泡、若干导线，请按要求完成以下问题：
（1）已知通过两灯L1和L2的电流分别为0.4A和0.3A，电流表的示数为0.7A，当移动滑动变阻器的滑片时，L1的电流改变而L2的电流不变，试根据要求在虚线框内画出电路图。
（2）根据电路图把实物元件连接起来。
39．利用图中实验器材设计电路，要求L1与L2并联，开关控制整个电路，电流表测量灯泡L2中的电流，电压表测量灯泡L1的电压，滑动变阻器RP能调节L1的亮度，且当滑片P向右滑动时L1变亮。请将符合要求的电路图画在虚线框内，并按照所画电路图将左侧的实物连接起来，导线不能交叉。
40．如图给你一个电源、一个开关、一个滑动变阻器、一个电流表、两个灯泡、若干导线，请按要求完成以下问题：
（1）已知通过两灯L1和L2的电流分别为0.4A和0.3A，当移动滑动变阻器的滑片时，L1的电流改变而L2的电流不变，电流表的示数为0.7A，试根据要求在虚线框内画出电路图；
（2）根据电路图把实物元件连接起来。
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
30
5
5
0
0
40
