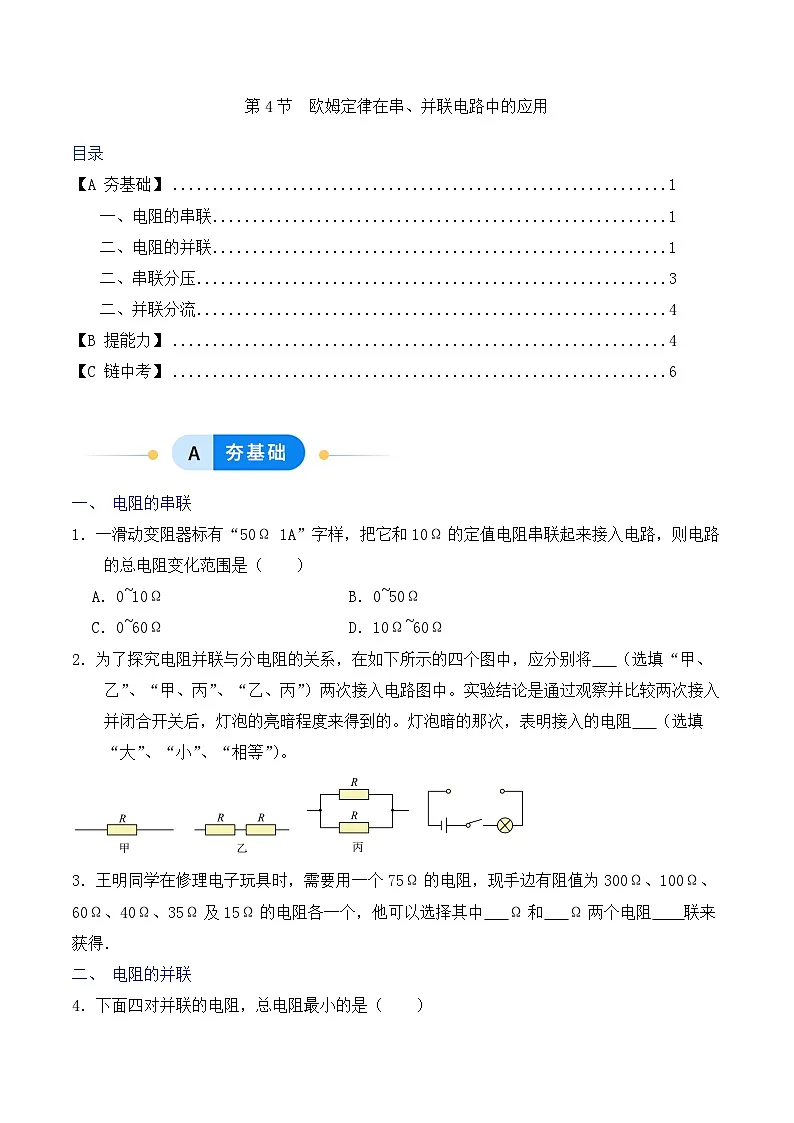

初中物理人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用课时作业

这是一份初中物理人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用课时作业，共8页。
TOC \ "1-3" \h \z \u \l "_Tc200032223" 【A 夯基础】 PAGEREF _Tc200032223 \h 1
\l "_Tc200032224" 一、电阻的串联1
\l "_Tc200032225" 二、电阻的并联1
\l "_Tc200032225" 二、串联分压3
\l "_Tc200032225" 二、并联分流4
\l "_Tc200032228" 【B 提能力】4
\l "_Tc200032229" 【C 链中考】6
电阻的串联
1．一滑动变阻器标有“50Ω 1A”字样，把它和10Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（ ）
A．0~10ΩB．0~50Ω
C．0~60ΩD．10Ω~60Ω
2．为了探究电阻并联与分电阻的关系，在如下所示的四个图中，应分别将 （选填“甲、乙”、“甲、丙”、“乙、丙”）两次接入电路图中。实验结论是通过观察并比较两次接入并闭合开关后，灯泡的亮暗程度来得到的。灯泡暗的那次，表明接入的电阻 （选填“大”、“小”、“相等”）。
3．王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中 Ω和 Ω两个电阻 联来获得．
电阻的并联

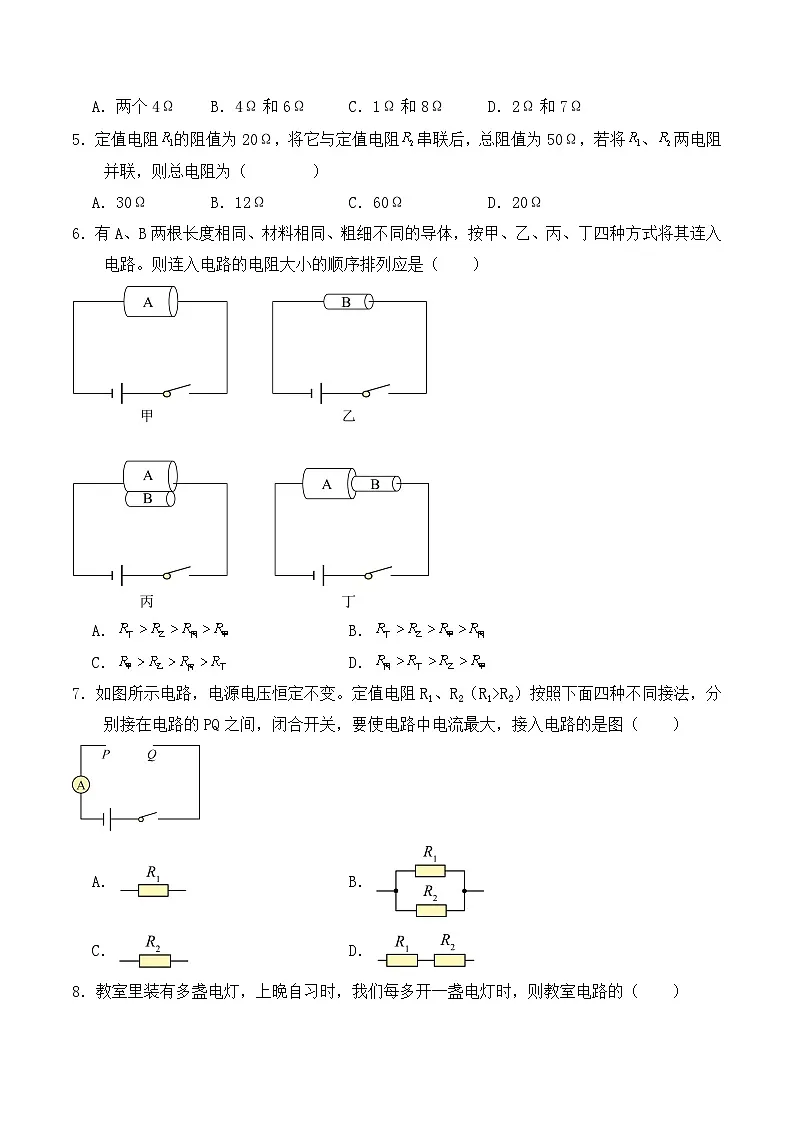

4．下面四对并联的电阻，总电阻最小的是（ ）
A．两个4ΩB．4Ω和6ΩC．1Ω和8ΩD．2Ω和7Ω
5．定值电阻的阻值为20Ω，将它与定值电阻串联后，总阻值为50Ω，若将、两电阻并联，则总电阻为（ ）
A．30ΩB．12ΩC．60ΩD．20Ω
6．有A、B两根长度相同、材料相同、粗细不同的导体，按甲、乙、丙、丁四种方式将其连入电路。则连入电路的电阻大小的顺序排列应是（ ）
A．B．
C．D．
7．如图所示电路，电源电压恒定不变。定值电阻R1、R2（R1>R2）按照下面四种不同接法，分别接在电路的PQ之间，闭合开关，要使电路中电流最大，接入电路的是图（ ）
A．B．
C．D．
8．教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（ ）

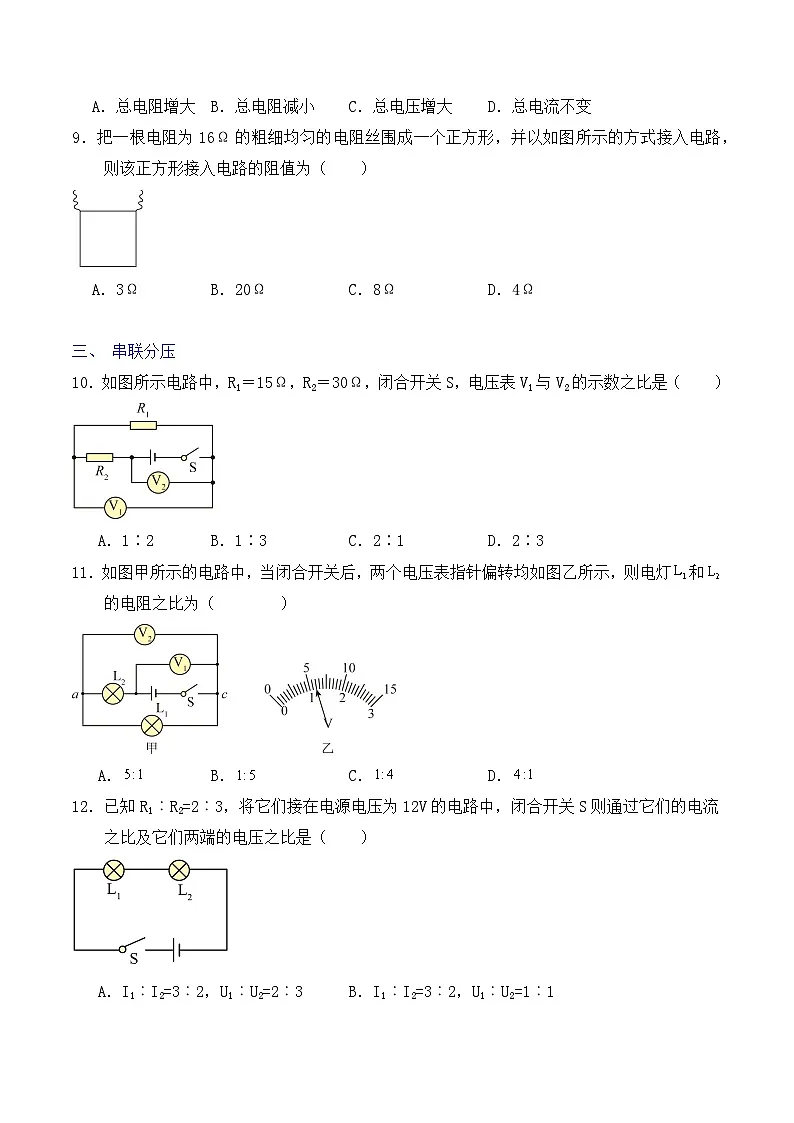

A．总电阻增大B．总电阻减小C．总电压增大D．总电流不变
9．把一根电阻为16Ω的粗细均匀的电阻丝围成一个正方形，并以如图所示的方式接入电路，则该正方形接入电路的阻值为（ ）
A．3ΩB．20ΩC．8ΩD．4Ω
串联分压
10．如图所示电路中，R1＝15Ω，R2＝30Ω，闭合开关S，电压表V1与V2的示数之比是（ ）
A．1∶2B．1∶3C．2∶1D．2∶3
11．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯和的电阻之比为（ ）
A．B．C．D．
12．已知R1︰R2=2︰3，将它们接在电源电压为12V的电路中，闭合开关S则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1︰I2=3︰2，U1︰U2=2︰3B．I1︰I2=3︰2，U1︰U2=1︰1
C．I1︰I2=2︰3，U1︰U2=1︰1D．I1︰I2=1︰1，U1︰U2=2︰3
13．用同种导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），将它们接入路中，如图所示。a、b的电阻分别为Ra、Rb，通过a、b电流分别为Ia、Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是（ ）
A．Ra>Rb，IaRb，Ia=IbC．Ra
