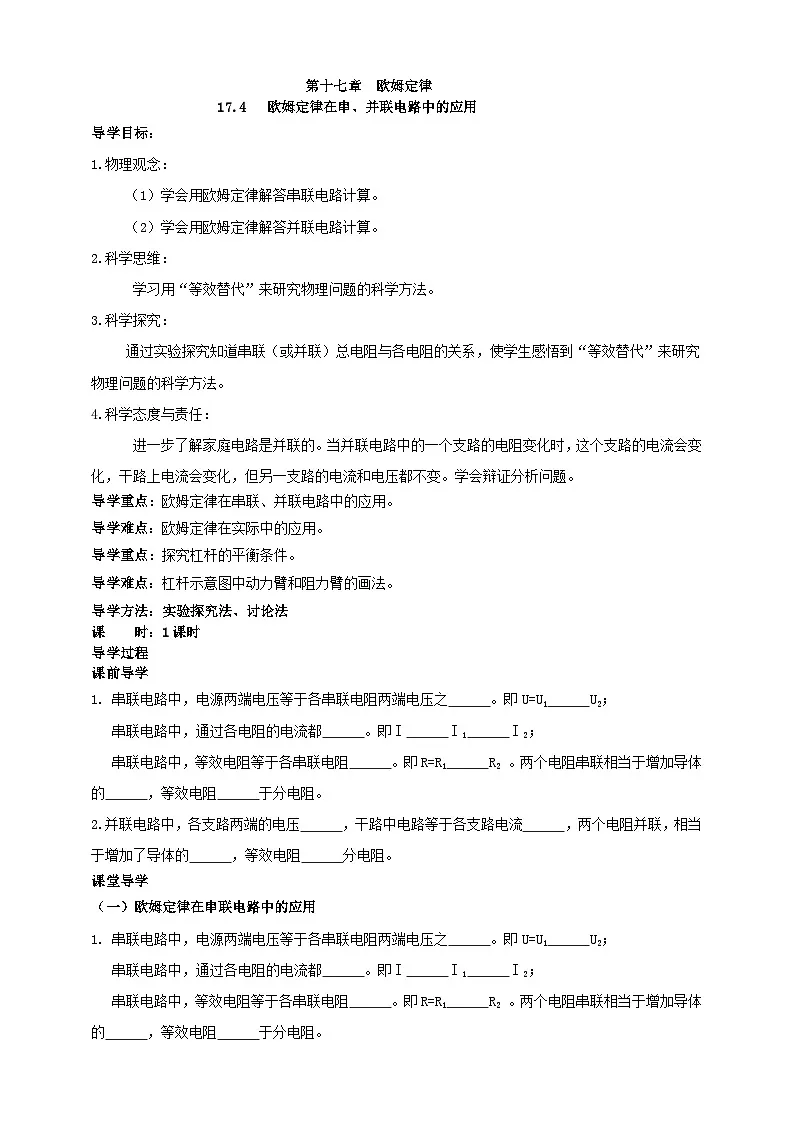

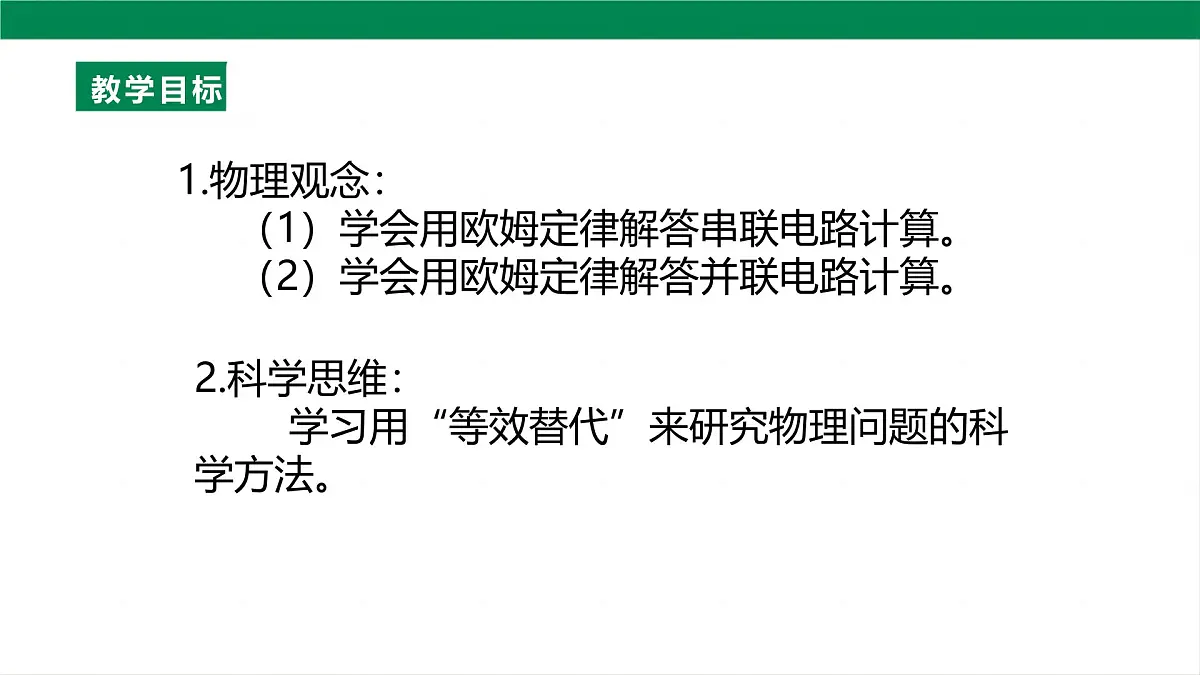

1.物理观念： （1）学会用欧姆定律解答串联电路计算。 （2）学会用欧姆定律解答并联电路计算。
2.科学思维： 学习用“等效替代”来研究物理问题的科学方法。

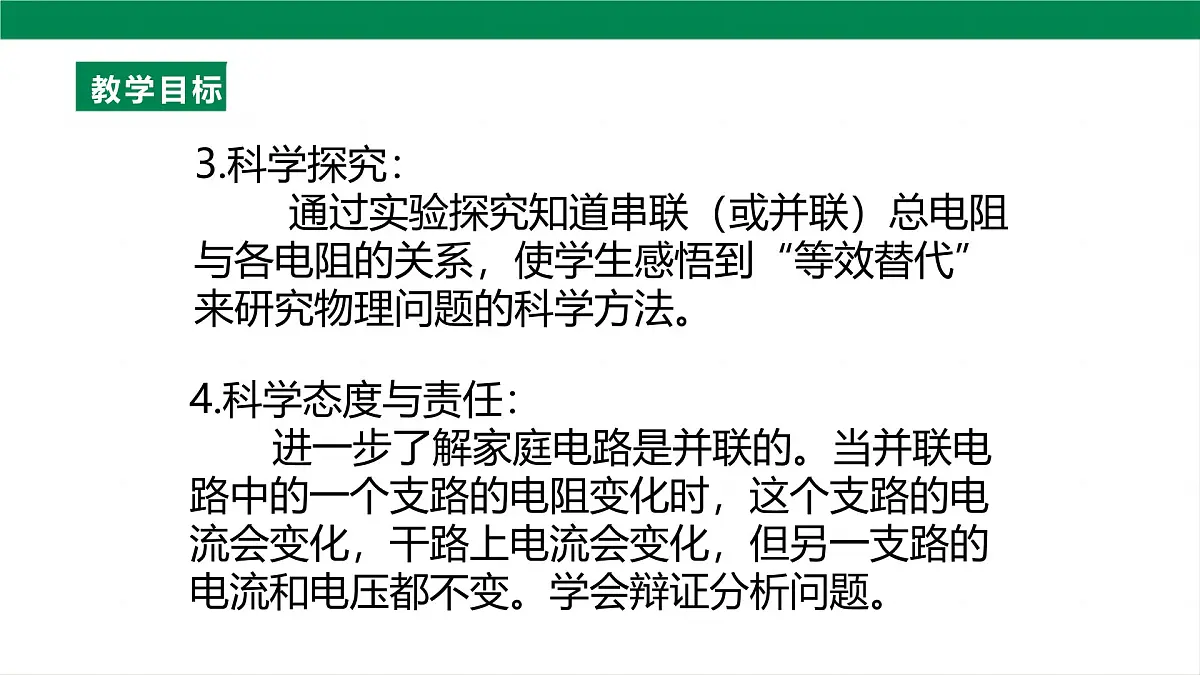

3.科学探究： 通过实验探究知道串联（或并联）总电阻与各电阻的关系，使学生感悟到“等效替代”来研究物理问题的科学方法。
4.科学态度与责任： 进一步了解家庭电路是并联的。当并联电路中的一个支路的电阻变化时，这个支路的电流会变化，干路上电流会变化，但另一支路的电流和电压都不变。学会辩证分析问题。

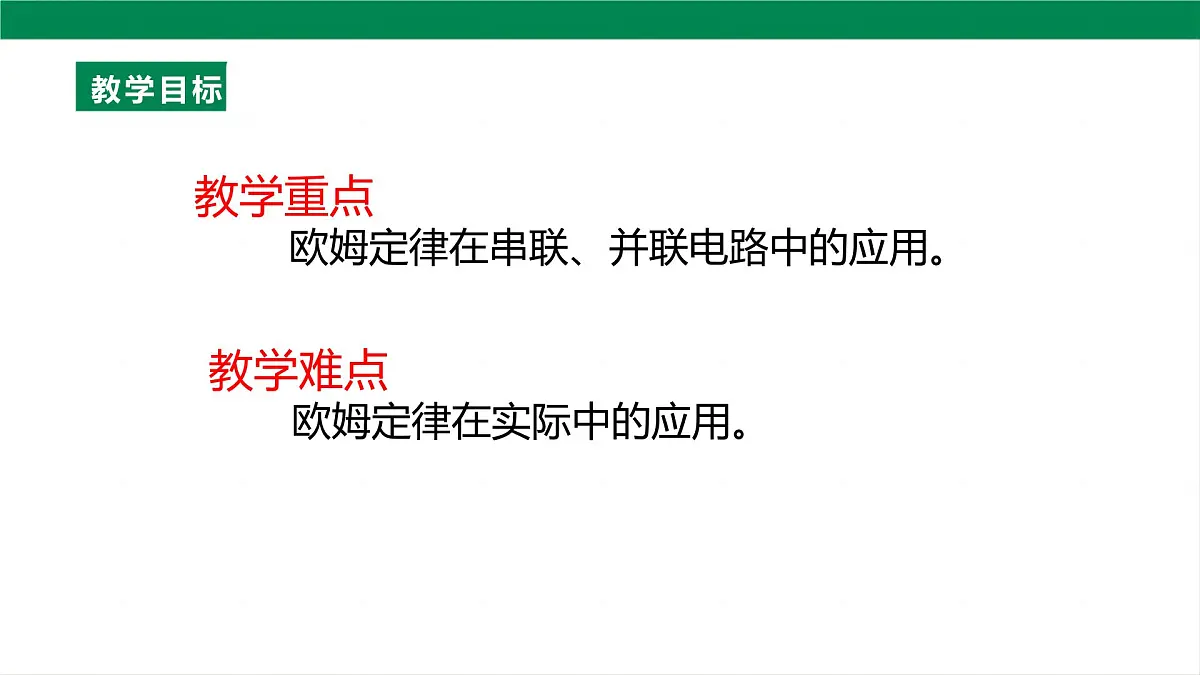

教学重点 欧姆定律在串联、并联电路中的应用。
教学难点 欧姆定律在实际中的应用。
2023年10月20日中央电视台播放的高端访谈 专访俄罗斯总统普京。
2023年10月20日中央电视台播放的高端访谈 专访俄罗斯总统普京。俄中关系为维护世界稳定发挥重要作用。
舞台灯光和音响的调节可以通过电路来控制，它的电路可等效为简单的串联或并联电路。
欧姆定律是电学的基本定律之一，应用非常广泛。实际电路虽然比较复杂，但是往往可以简化为串联电路或并联电路。
欧姆定律是电学的基本定律之一，应用非常广泛。这节课就要学习如何运用欧姆定律来解决串联和并联电路中的问题。
例题1 如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流Ｉ；（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过R1的电流Ｉ'。
由上面的例题可以看成，串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端的电压各分电阻之和。
由上面的例题可以看成，串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端的电压除以各分电阻之和。另外还可以看出，当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。有很多实际电路都利用了串联电路的这一特点。
电压：电源两端电压等于各串联电阻两端电压之和。即U=U1+U2 电流：通过各电阻的电流都相等。即Ｉ=Ｉ1=Ｉ2 电阻：等效电阻等于各串联电阻之和。即R=R1+R2 。串联电阻相当于增加导体的长度，等效电阻大于分电阻。
一、串联电路规律
一、串联电路等效电阻
两个电阻串联相当于增加了导体的长度，等效电阻大于分电阻。
用简单的图示来理解物理规律，是学习物理的重要方法。
当串联电路一个电阻改变时，电路中的电流及另一电阻两端的电压都会随之改变。
一、串联电路电压、电流、电阻规律
电压：U=U1+U2 ， 电流：Ｉ=Ｉ1=Ｉ2。电阻：R=R1+R2。

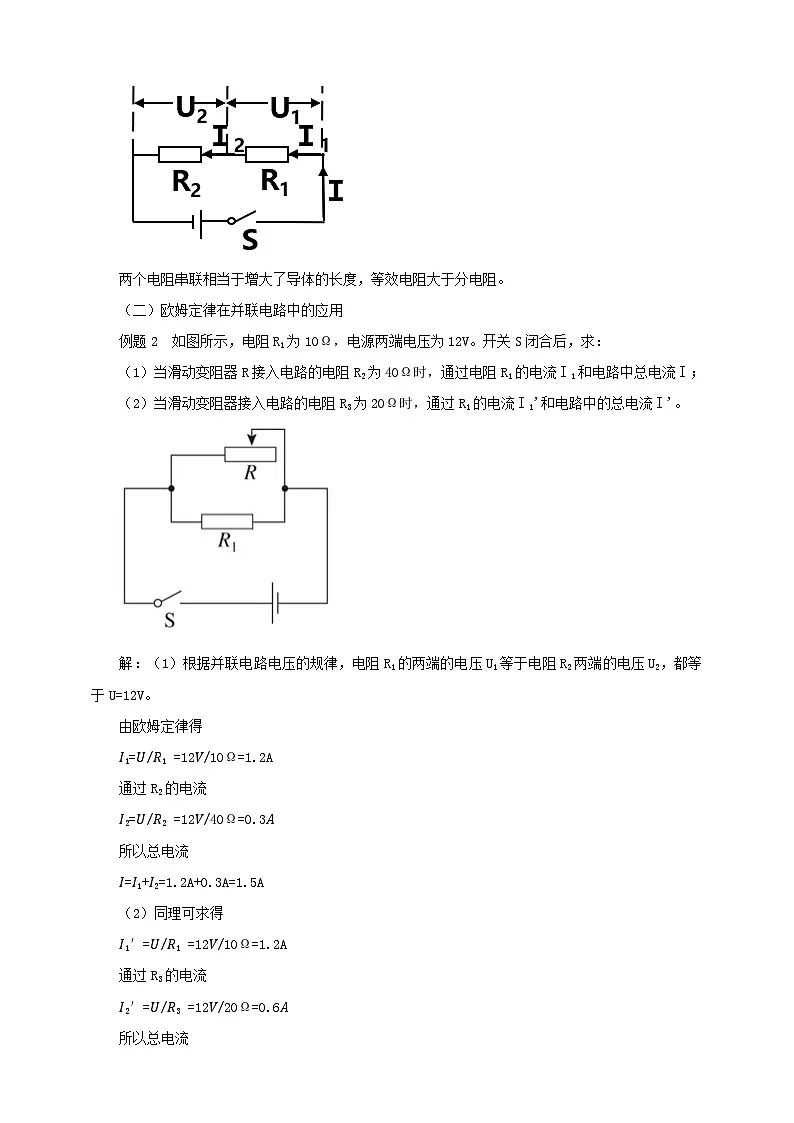

例题2 如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流Ｉ1和电路中总电流Ｉ；（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过R1的电流Ｉ1'和电路中的总电流Ｉ'。
由上面的例题可以看出，当并联电路中的一个支路电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。家庭电路中，各用电器采用并联形式连接到电源上，就利用并联电路的这一特点。
二、并联电路电压、电流、电阻规律
当并联电路中的一个支路电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。
二、并联电路等效电阻
两个电阻并联相当于增加了导体的横截面积，等效电阻小于分电阻。
当并联电路中的一个支路电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。家庭电路中，各用电器采用并联形式连接到电源上，就利用并联电路的这一特点。
家庭电路中，各用电器采用并联形式连接到电源上。当并联电路中的一个支路电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。

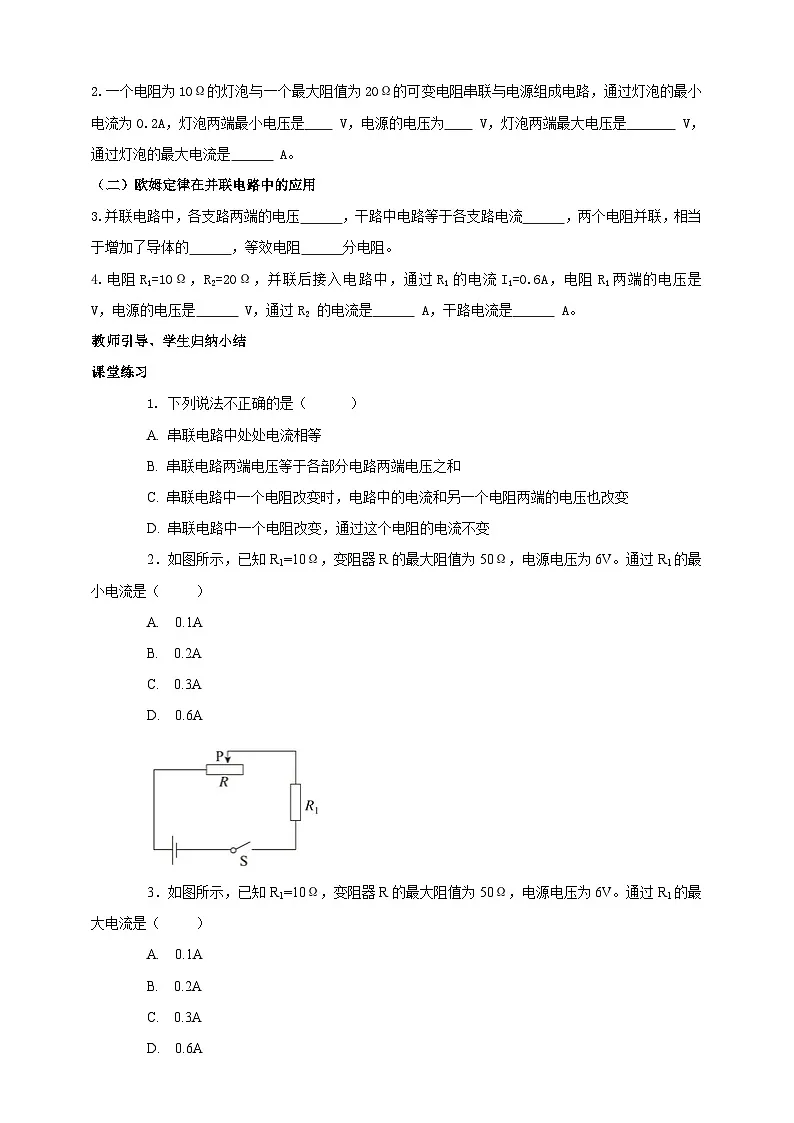

1.下列说法不正确的是（ ）A. 串联电路中处处电流相等 B. 串联电路两端电压等于各部分电路两端电压之和 C. 串联电路中一个电阻改变时，电路中的电流和另一个电阻两端的电压也改变 D. 串联电路中一个电阻改变，通过这个电阻的电流不变
2.如图所示，已知R1=10Ω，变阻器R的最大阻值为50Ω，电源电压为6V。通过R1的最小电流是（ ）A. 0.1AB. 0.2AC. 0.3AD. 0.6A
3.如图所示，已知R1=10Ω，变阻器R的最大阻值为50Ω，电源电压为6V。通过R1的最大电流是（ ）A. 0.1AB. 0.2AC. 0.3AD. 0.6A
4.如图所示，已知R1=20Ω，变阻器R的最大阻值为40Ω，电源电压为6V。R1两端最大电压是（ ）A. 2VB. 4VC. 6VD. 3V
5.如图所示，已知R1=10Ω，变阻器R的最大阻值为30Ω，电源电压为6V。干路中最小电流是（ ）A. 0.2AB. 0.8AC. 0.6AD. 0.4A
6.如图所示，已知R1=10Ω，变阻器R的最大阻值为50Ω，电路中的最小电流为0.1A。则电源电压是（ ）A. 1VB. 5VC. 6VD. 4V
