测量定值电阻的阻值
1．某同学利用图示电路测量定值电阻阻值，实验数据如表格所示，下列说法错误的是（ ）
A．该实验的原理是
B．闭合开关前，滑动变阻器的滑片要移到最右端
C．本实验多次测量求平均值是为了获得普遍规律，避免偶然性
D．另外一组同学实验中发现S闭合后，两表示数较小且滑片移动时仍不变，可能是滑动变阻器同时连接了下方接线柱
2．某同学用如图甲所示电路测量待测电阻的阻值，电源电压3V保持不变，滑动变阻器最大阻值为15Ω。
(1)闭合开关前，应该把滑片移到最 端。
(2)闭合开关后，发现电流表有示数，电压表无示数，原因可能是待测电阻发生 故障。
(3)排除故障后，继续进行实验，将电压表和电流表测得的数据记录如表所示。
①第4次实验时电流表示数如图乙所示，记为 A，并算出待测电阻的阻值为 Ω；
②老师看完数据后，发现有一组数据是该同学编造出来的，不是实验中测得的，请说说是哪一组，并说出老师判断的原因： 。
3．如图甲所示，小明测量接线柱AB间镍铬合金丝的电阻。
(1)如图甲，请指出小明在连接电路时，操作中的一处不妥之处： ；
(2)用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动电阻增大；
(3)排除故障后，第一次实验中电压表示数为0.5V，电流表的示数如图乙所示，该示数为 A，此时合金丝的电阻为 Ω；
(4)继续实验，根据测量需要及时调换电表量程，测得数据如下表。
请推测若在该合金丝两端加4V的电压，电流表示数最可能为___________（填序号）；
A．0.45AB．0.47AC．0.52A

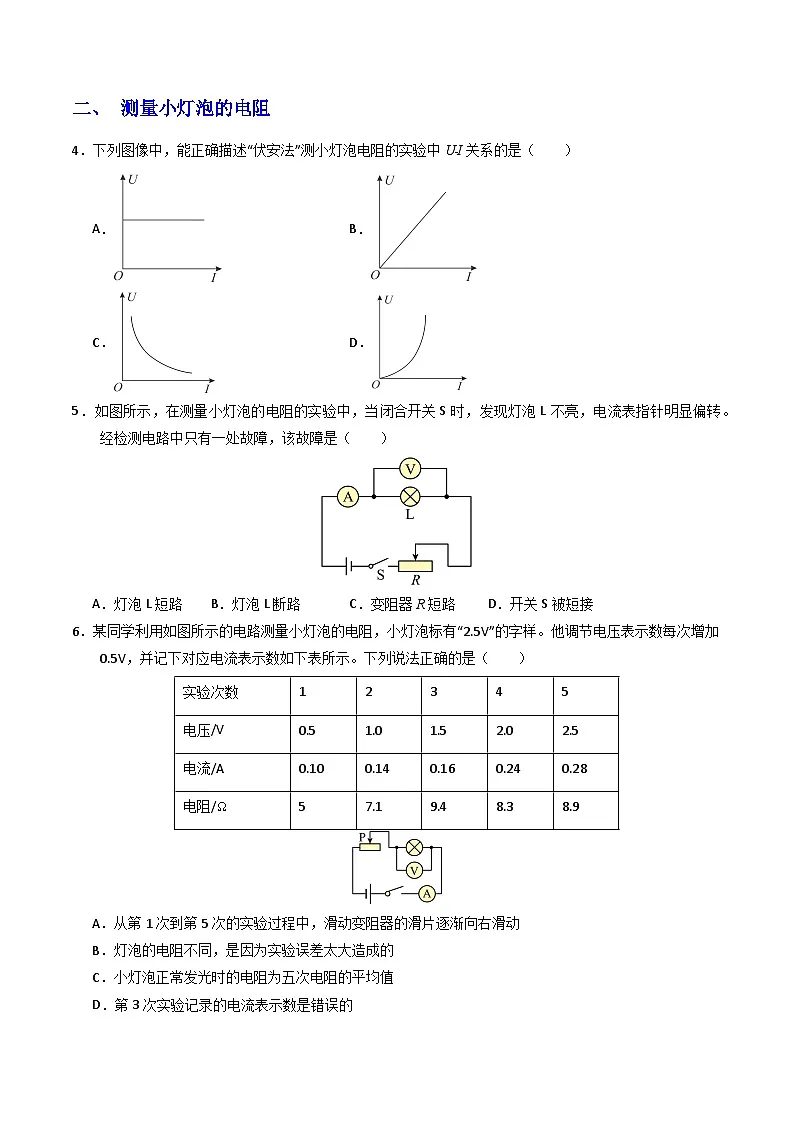

测量小灯泡的电阻
4．下列图像中，能正确描述“伏安法”测小灯泡电阻的实验中U﹣I关系的是（ ）
A．B．
C．D．
5．如图所示，在测量小灯泡的电阻的实验中，当闭合开关S时，发现灯泡L不亮，电流表指针明显偏转。经检测电路中只有一处故障，该故障是（ ）
A．灯泡L短路B．灯泡L断路C．变阻器R短路D．开关S被短接
6．某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样。他调节电压表示数每次增加0.5V，并记下对应电流表示数如下表所示。下列说法正确的是（ ）
A．从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向右滑动
B．灯泡的电阻不同，是因为实验误差太大造成的
C．小灯泡正常发光时的电阻为五次电阻的平均值
D．第3次实验记录的电流表示数是错误的
7．小明同学用电流表和电压表测量小灯泡发光时的电阻，选用的小灯泡正常发光电压2.5V，电源电压恒为4.5V。
(1)请你用笔画线代替导线，将图甲的实物图补充完整。要求滑动变阻器的滑片向左滑动时它的电阻增大，导线不交叉，电压表选择合适的量程；
(2)闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是灯泡 。排除故障，继续实验；
(3)故障排除后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，其读数为 V，要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片向 （选填“左”或“右”）端适当移动；
(4)根据实验数据，作出小灯泡工作时的关系图像如图丙所示，由图像可知，小灯泡正常发光时的电阻为 Ω；
(5)图甲实验装置能否探究“电流与电压的关系”？ （选填“能”或“否”），请写出你的理由：
8．为测定额定电压为2.5V小灯泡正常发光时的电阻，将学生电源调到电压为3V，使用滑动变阻器规格为“20；2A”。
(1)在图甲中，用笔画线代替导线将电路连接完整 ；
(2)闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近3V，则电路故障可能是小灯泡出现 （选填“断路”或“短路”）；
(3)确连接电路后，实验中当电压表的示数达到1.5V时，电流表的示数如图乙所示，此时小灯泡的电阻为 ，为使灯泡正常发光，应将滑片向 （选填“左”或“右”）移动，同时眼睛注视 （选填“电流表”或“电压表”）。
9．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验，如：
①“测量物体的长度”时，多次测量；
②“研究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次测量；
③“研究串、并联电路的电流特点”时，换用不同规格的小灯泡，多次测量；
④“用电压表和电流表测定值电阻”时，多次测量电阻两端电压和通过电阻的电流值．
在上述实验中，属于多次实验寻找普遍规律的有（ ）
A．②③B．①③C．①② D．②④
10．小明利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为不变，小灯泡标有“”字样，得到如下结论：
①滑动变阻器的最大阻值不得小于
②第3次实验记录的数据是错误的
③5次实验中小灯泡正常发光时的电阻最大
④第2次和第4次实验中滑动变阻器两端的电压之比为
其中说法正确的是（ ）
A．①②B．③④C．①②③D．①②④
11．利用如图所示的电路测量某未知电阻Rx阻值大小。由于电压表相当于可显示自身电压的一个较大的定值电阻，则分析实验误差可知Rx的实际值 测量值。（选填“大于”、“等于”或“小于”）
12．某同学利用实验室提供的器材，测量标有电压为2.5V的小灯泡在不同电压下的电阻。他所连接的实验电路如图甲所示。
（1）在闭合开关前，需要将滑动变阻器的滑片移至 （填“A”或“B”）端；
（2）实验中，第一次测量时的电压等于2.5V，小灯泡正常发光。之后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示；
根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是 ；（填“①”或“②”）
（3）第6次测量时，电流表指针的偏转如图丙所示。则电流表的读数为 A，此时小灯泡的电阻为 Ω；
（4）对比不同电压下小灯泡的电阻值可知，小灯泡的电阻随电压的增大而 （填“增大”“减小”或“不变”），主要原因是小灯泡的电阻受 的影响。
13．用如图所示的电路测量定值电阻的阻值．若被测电阻R0的阻值约为30Ω，实验桌上备有：可以提供3V、6V、9V、15V四种稳定直流电压的学生电源；电流表一只，有0～0.6A、0～3A两个量程；电压表一只，有0～3V、0～15V两个量程；滑动变阻器（50Ω2A）一只、开关一个；导线若干．
（1）实验中，滑动变阻器的主要作用是： ．
（2）为了减小测量过程中电表读数时的误差，要求在测量时，电表指针的示数大于量程的，则实验时电压表应选用 量程，电流表应选用 量程．
14．（2025·四川成都·中考真题）小明利用如图甲所示的电路来测量R的阻值，电源电压为3V，R的阻值约为10Ω，闭合开关后，电压表指针的位置如图乙所示。对于该实验，下列说法正确的是（ ）
A．闭合开关前，滑动变阻器的滑片应移至a端
B．电流表的量程应该选择0~3A
C．图乙中电压表的读数为2.3V
D．多次测量求平均值是为了让结论更具普遍性
15．（2025·贵州·中考真题）在“测量小灯泡正常发光时的电阻”的实验中，实验小组连接了如图甲所示的电路，小灯泡标有“2.5V”字样；
(1)连接电路时，开关应处于 状态；
(2)如图甲所示，还有一根导线未连接滑动变阻器，为使滑动变阻器能起到调节作用，这根导线应连接在滑动变阻器的 （选填“B”或“C”）接线柱上；
(3)移动滑动变阻器滑片，当电压表示数为 V时，小灯泡正常发光，此时电流表示数如图乙所示，为 A，由此便可计算出小灯泡此时的电阻。
16．（2025·江苏宿迁·中考真题）在“测量定值电阻的阻值”实验中，某学习小组用如图甲所示的器材进行实验。
(1)在图甲中，请用笔画线代替导线将电路补充完善，要求滑动变阻器接入电路阻值最大。
(2)该实验的原理是 。
(3)闭合开关，电流表无示数，电压表有示数，则发生的故障是 。
(4)某小组实验数据如上表所示，则该电阻值是 Ω（结果保留1位小数），接着，换用不同阻值的电阻继续实验，画出a、b电阻的I-U图像如图乙，则其中 （选填“a”或“b”）阻值更大。
17．（2025·四川广元·中考真题）“格物”学习小组在“伏安法测电阻”实验中，连接了如图所示的实物电路，其中电源两端电压恒为3.0V，电阻丝的质地和粗细都均匀且长为40cm。
(1)开始实验时，他们将鳄鱼夹夹在电阻丝的N端，闭合开关，发现电流表和电压表均无示数。老师检查后告知故障在电源正极经开关到电阻丝之间。以下是同学们检查电路具体故障的操作，你认为最不必要的一项是（ ）
A．取下电压表，闭合开关，观察电流表示数
B．取下电压表，将其并联在开关两端，闭合开关，观察两表示数
C．将鳄鱼夹夹在开关的B接线柱上，闭合开关，观察两表示数
(2)他们排除故障后继续实验，改变鳄鱼夹在电阻丝上的位置，测得实验数据如表，则未知电阻的阻值是
Ω；（结果保留一位小数）
(3)实验中，多次测量的目的是 ；
(4)根据表中数据，第二次测量中电阻丝接入电路的长度是 cm。
18．（2025·湖南长沙·中考真题）如图是测量额定电压为2.5V的小灯泡电阻的实验电路。
(1)连接电路时，开关应处于 状态；
(2)请你用笔画线表示导线将电路连接完整；
(3)为了测量小灯泡正常工作时的电阻，小星在调节滑动变阻器时，应该通过观察_______（选填序号）来判断小灯泡是否正常工作；
A．灯泡亮度B．电压表示数C．电流表示数
(4)小灯泡正常发光后，调节滑动变阻器，让电压逐次下调，灯泡变暗直至完全不发光，测量的数据如下表所示。检查小星的数据表，你认为第 次实验的数据存在明显错误。
19．（2025·湖北武汉·中考真题）某同学利用如图甲所示的电路测量定值电阻的阻值，实验中电源电压保持不变，滑动变阻器的规格为“30Ω 1.0A”。
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)正确改接电路后，将滑动变阻器的滑片移到阻值最大处，闭合开关，电流表示数如图乙所示，此时电路中的电流为 A，电压表示数为零，接着将滑动变阻器的滑片移到阻值最小处，发现电流表示数增加了0.24A，电压表示数始终为零，原因可能是 （填序号）。
①定值电阻被短接
②电压表量程选大了
③电压表和定值电阻左端接线柱相连的导线断路
(3)解决问题后，接着进行实验，该同学最终测出定值电阻的阻值约为 Ω，选用的电源电压约为 V。
20．（2025·河南·中考真题）某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3V，小灯泡的额定电压为2.5V。
(1)请用笔画线表示导线，将图甲中的电路连接完整。
(2)正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于 （填“A”或“B”）端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是 。
(3)排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图乙所示，为 A，此时小灯泡的电阻为 Ω（计算结果保留一位小数）。
(4)经过多次实验，测量并记录多组数据，得到小灯泡的I-U图像如图所示，该图像不是一条直线，其原因是 。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图大致画出了滑动变阻器的I-U图像。图为三位同学画出的图像，其中正确的是 （填“A”“B”或“C”），你判断的理由是 。
