教科版物理九年级上册专用复习-20--电流 电压 电阻（复习课件+练习题课件+解析答案）

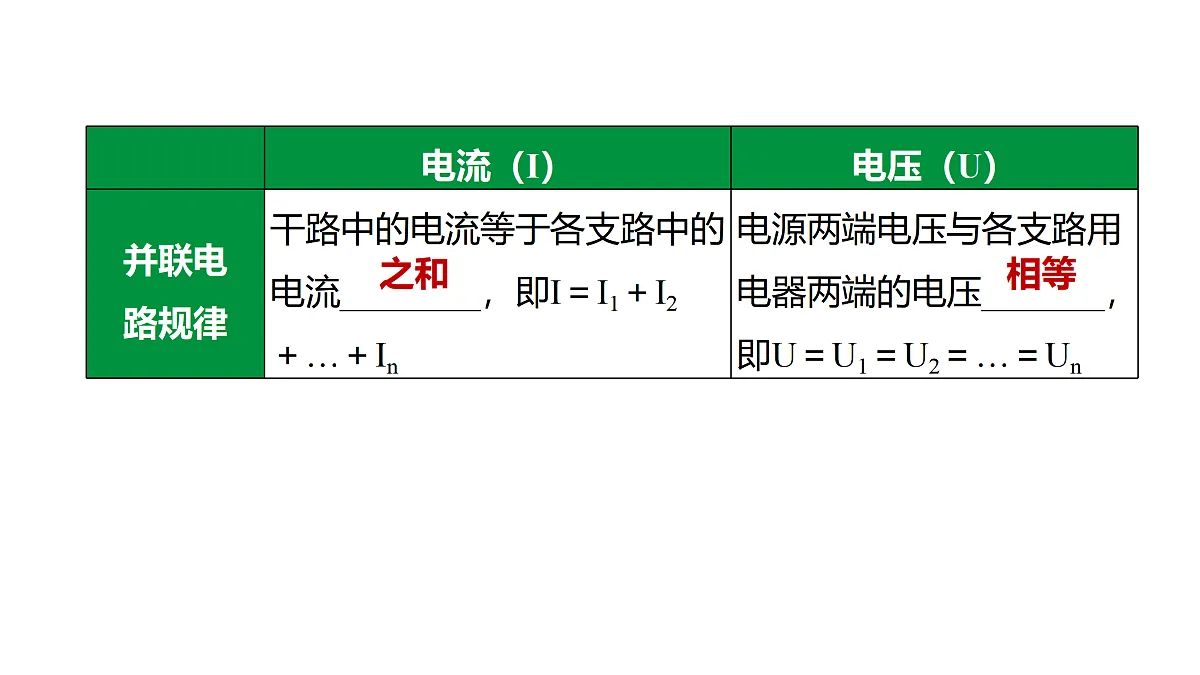

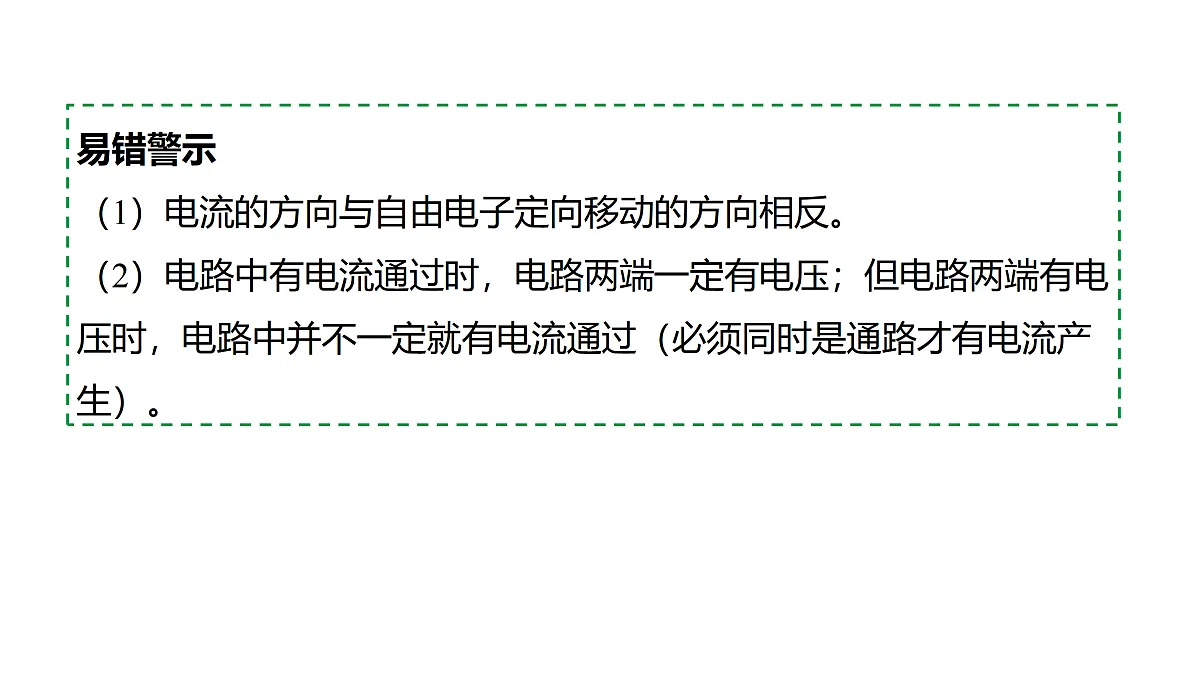

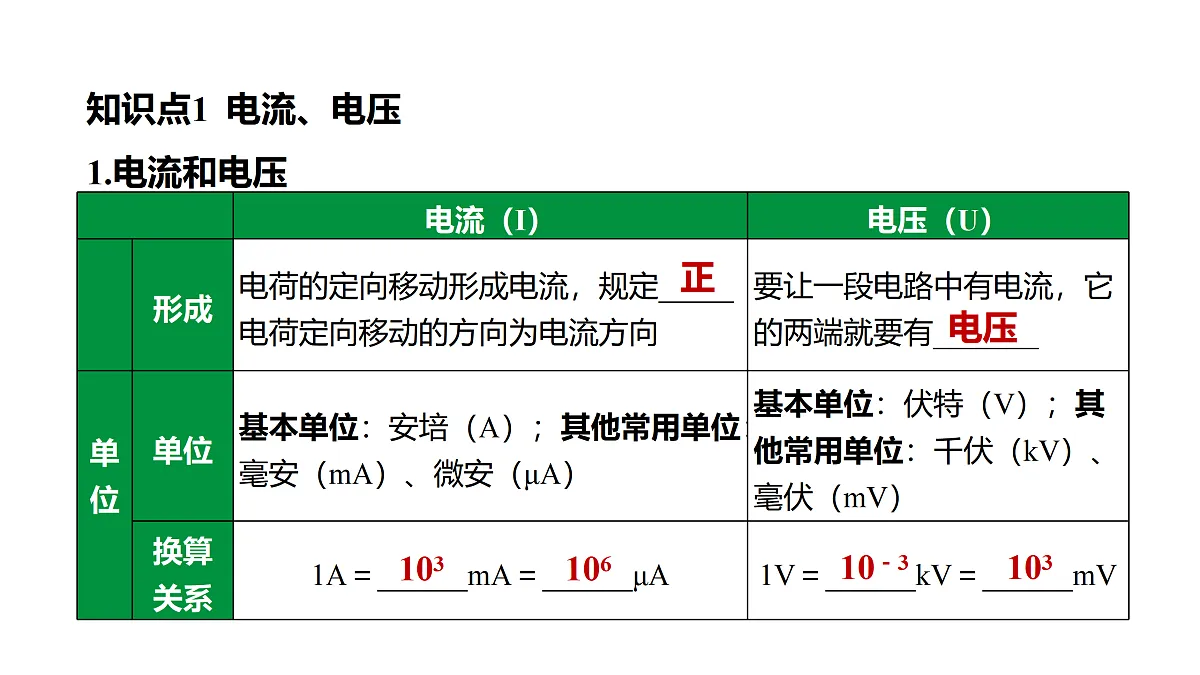

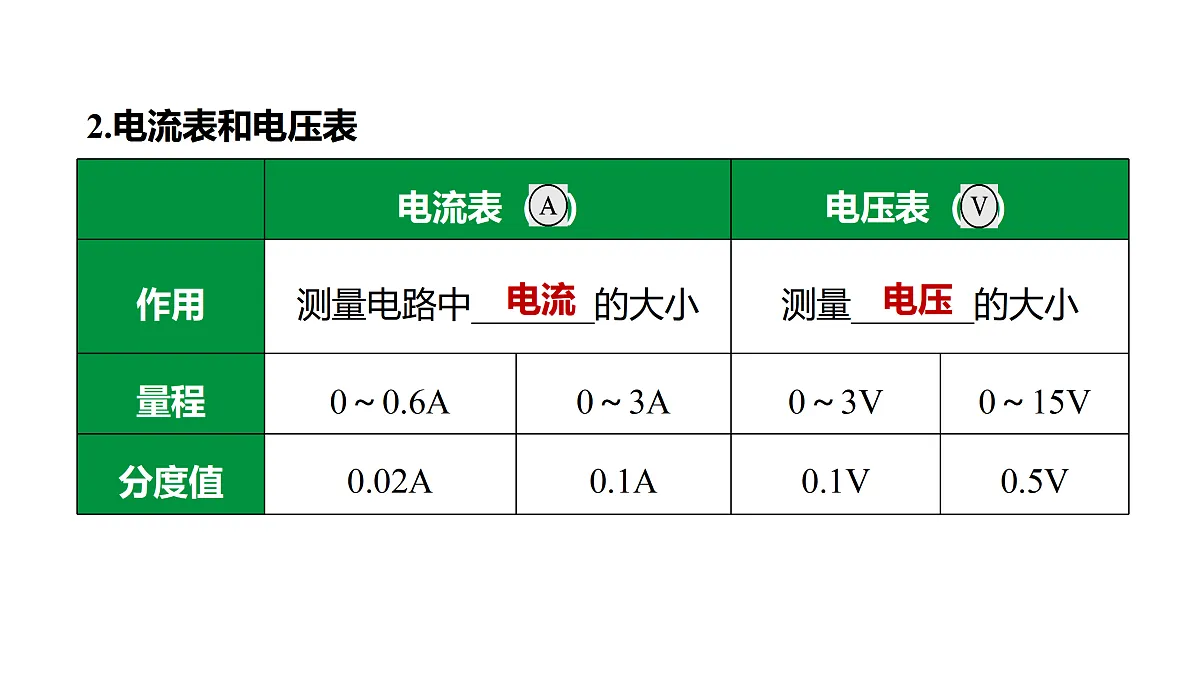

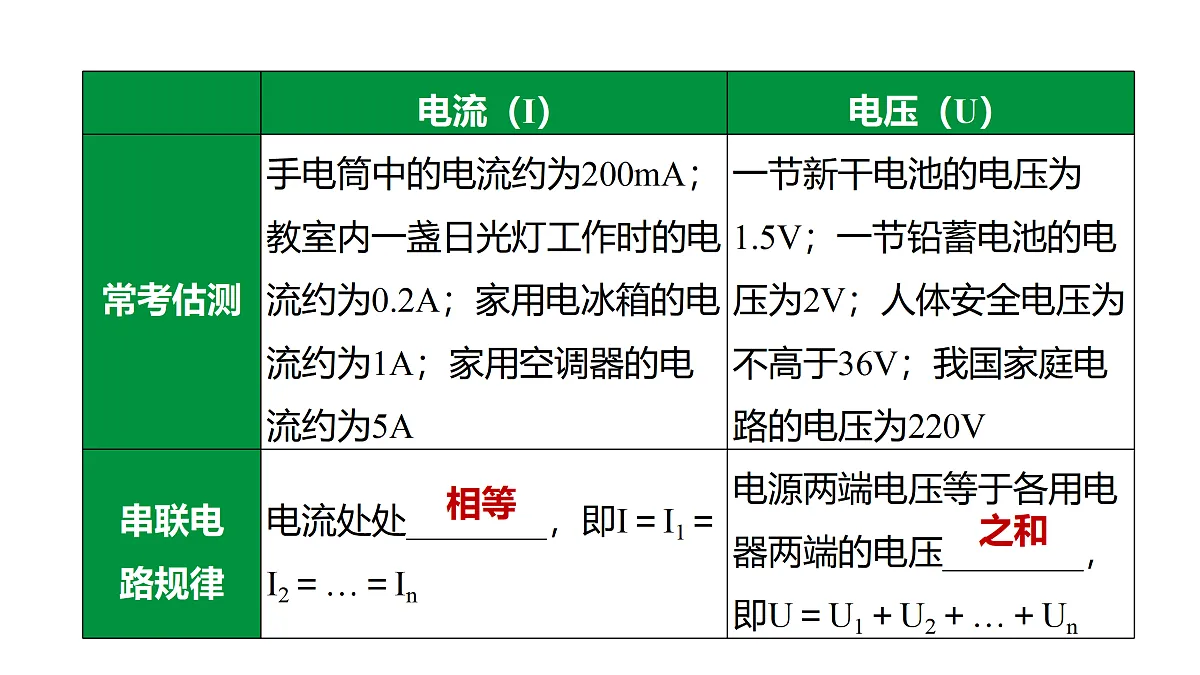

第20课时 电流 电压 电阻1知识梳理 素养形成2重点难点 素养拓展3真题自测 明确考向知识梳理 素养形成知识点1 电流、电压1.电流和电压正电压10310610－3103相等之和之和相等易错警示（1）电流的方向与自由电子定向移动的方向相反。（2）电路中有电流通过时，电路两端一定有电压；但电路两端有电压时，电路中并不一定就有电流通过（必须同时是通路才有电流产生）。2.电流表和电压表电流电压零刻度线＋－量程试触串并即时反馈示例1　小婷按如图甲所示的电路进行实验，闭合开关S，灯泡L1、L2正常发光时，电压表V1和V2的指针偏转完全相同，如图乙所示，则电压表V1的示数为_____V，灯泡L1两端的电压为_____ V，灯泡L1和L2两端的电压之比为_______ ；若灯泡L2灯丝烧断，则灯泡L1 _______（选填“会”或“不会”）发光。若通过灯泡L1和L2的电流分别为I1和I2，则I1 _____ I2（选填“＞”“＜”或“＝”）。86.44∶1不会＝知识点2 电阻与滑动变阻器1．物体的导电性(1)导体：对电流阻碍作用较小，容易导电的物体，叫做导体。(2)绝缘体：对电流阻碍作用较大，不容易导电的物体，叫做绝缘体。易错警示导体和绝缘体之间没有绝对的界限，在一定条件下，绝缘体也可以变成导体。例如：干燥的木棒是绝缘体，打湿之后变成导体；玻璃在常温下是绝缘体，当将它加热到红炽状态时，玻璃就变成导体了。2.电阻阻碍欧姆（Ω）103106材料长度横截面积3.滑动变阻器长度最大阻值是200Ω最大电流是5A阻值最大电流电压保护电路易错警示将滑动变阻器连入电路中时，不要将滑动变阻器误接为“两上”或“两下”。“两上”接入电路中时，滑动变阻器相当于导线；“两下”接入电路中时，滑动变阻器相当于定值电阻。上述两种错误接法都起不到变阻的作用。知识链接电阻箱：能改变连入电路中的电阻，不可以连续改变连入电路中的电阻，但可以直接读出连入电路中电阻的阻值；各旋盘对应指示点（Δ）的示数乘以面板上标记的倍数，然后相加，就是连入电路中电阻的阻值。示例2　请判断下列说法的正误(正确的打“√”，错误的打“×”)。(1)一切导体在任何情况下都会有电阻。（ ）(2)一根金属丝被均匀拉长后，它的电阻变大。（ ）(3)粗导线的电阻一定比细导线的电阻大。（ ）(4)导体中没有电流通过时，导体就没有电阻。（ ）(5)用半导体材料可以制成性能优良的输电线。（ ）(6)导体的电阻越小，表示导体对电流的阻碍作用越小。 （ ）√√××××(7)滑动变阻器改变接入电路的电阻是靠改变连入电路的材料来实现的。 （ ）×重点难点 素养拓展焦点1 电流(重点)☞样题1　如图所示，当开关S闭合时，关于三只电流表A1、A2和A3的示数，下列说法正确的是（）A．电流表A1的示数等于通过灯泡L1的电流B．电流表A1的示数一定等于A2和A3的示数之和C．三只电流表的示数相等D．电流表A2的示数等于通过灯泡L2和L3的电流之和D对应训练1．如图所示，闭合S1、S2时，L1和L2是 联的，若此时电流表A1、A2(它们均有“－”“0.6”“3”三个接线柱)的指针都在满刻度的三分之一处，则通过灯L1的电流是 A，通过灯L2的电流是 A；断开S2，则电流表A1的示数将 (选填“变大”“变小”或“不变”)。并0.20.8不变 2．如图所示，闭合开关S后，通过L1的电流为0.2A，通过L2的电流为0.3A，通过L3的电流为0.6A，则电流表A1的示数为 A，电流表A3的示数为 A。0.90.6[解析]　由电路图可知，三只灯泡并联，电流表A3测通过L3的电流，示数为0.6A，电流表A4测干路电流，电流表A1测通过L2和L3支路的电流之和，电流表A2测通过L1和L2支路的电流之和；所以电流表A1的示数：IA1＝I2＋I3＝0.3A＋0.6A＝0.9A。焦点2　电压(重点)☞样题2　如图所示，电源电压恒为3V，开关S闭合后，电压表示数为1V，则灯泡L2两端的电压为 V；若断开开关S，电压表示数将 (选填“变大”“变小”或“不变”)。1变大对应训练3．如图所示，当开关S1断开，S2闭合时，电压表的示数为4.5V；当开关S1闭合，S2断开时，电压表的示数为2.1V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为()A．2.1V　4.5VB．2.4V　2.1VC．4.5V　6.6VD．4.5V　2.1VB[解析]　当开关S1断开，S2闭合时，两灯泡串联，电压表测电源电压，由题意可知，电源电压U＝4.5V；当开关S1闭合，S2断开时，两灯泡串联，电压表测L2两端的电压，则U2＝2.1V；当开关S1、S2均断开时，两灯泡串联，此时L2两端的电压：U2＝2.1V，L1两端的电压：U1＝U－U2＝4.5V－2.1V＝2.4V。故选B。4．如图甲所示，当闭合开关S后，两只电压表指针偏转均如图乙所示，则电阻R1两端的电压为 V，电阻R2两端的电压为 V，电源电压为 V。4.81.26焦点3 电阻(重点)☞样题3　如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A对应训练5．下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡灯丝的电阻正常发光时的电阻比不发光时的大D[解析]　导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故A、B、C均错误；白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确。故选D。6．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。甲、乙两根导线粗细相同，甲比乙短，乙、丙两根导线长短一样，乙比丙粗，丙、丁两根导线长短粗细相同，则四根导线按其电阻大小排列是（）A．R丙＞R乙＞R甲＞R丁B.R乙＞R丁＞R甲＞R丙C．R甲＞R乙＞R丙＞R丁 D．R丁＞R丙＞R乙＞R甲D命题点1 电流的方向1．(2018·达州)如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上了负电，则下列说法正确的是（ ）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些原子核转移到a上，瞬时电流方向b→aD．a上的一些原子核转移到b上，瞬时电流方向a→bA命题点2 物理实验探究方法2．(2020·达州)以下四图为教材中四个实验探究中的部分简图，这四个实验探究中用到的主要科学探究方法相同的是（）A．①③ B．①④ C．②③ D．③④D[解析]　①在“探究串联电路的电压规律”实验中，需要选择规格不同的小灯泡进行多次实验，归纳电路总电压与每只小灯泡两端电压的等量关系，采用的是归纳法；②探究电荷间的相互作用规律，需要选择多个带电体研究彼此间的相互作用，归纳同种电荷、异种电荷间的相互作用，采用的是归纳法；③电流通过导体产生的热量多少与多个因素有关，探究影响电流热效应的因素，采用的是控制变量法；④导体的电阻大小与多个因素有关，探究导体电阻的大小与什么因素有关，采用的是控制变量法。所以，①②探究方法相同，③④探究方法相同。故选D。
