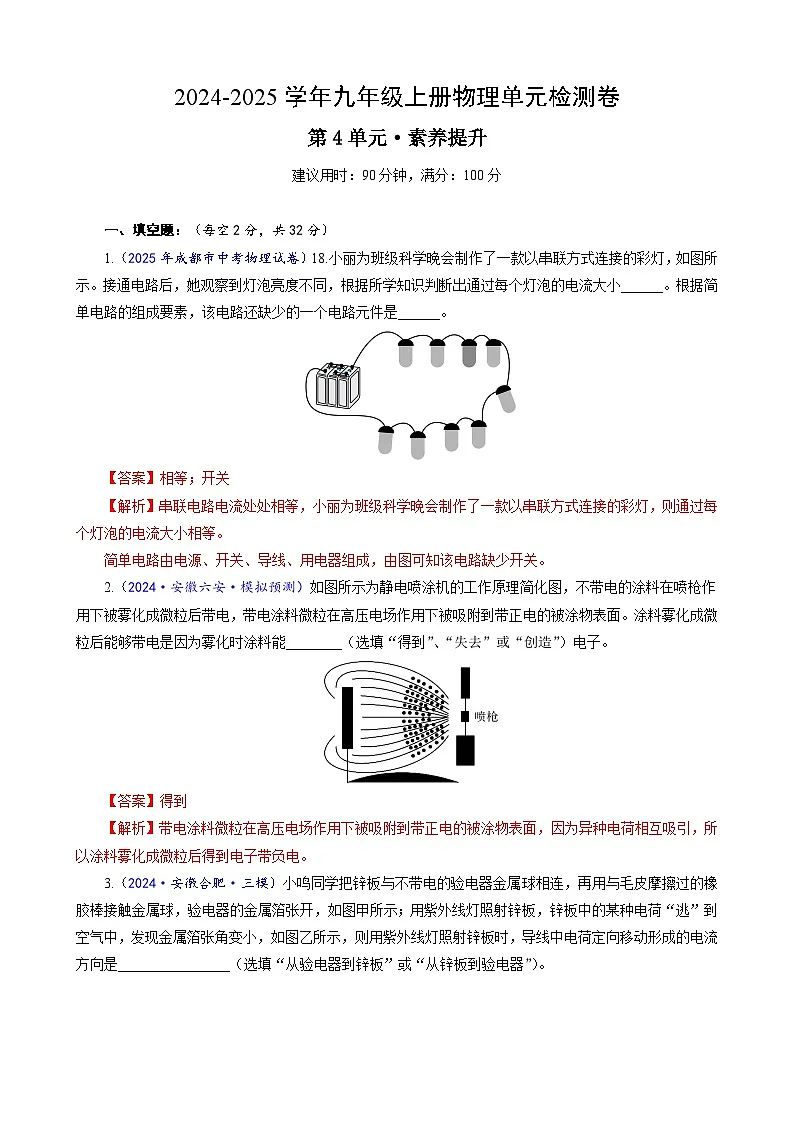

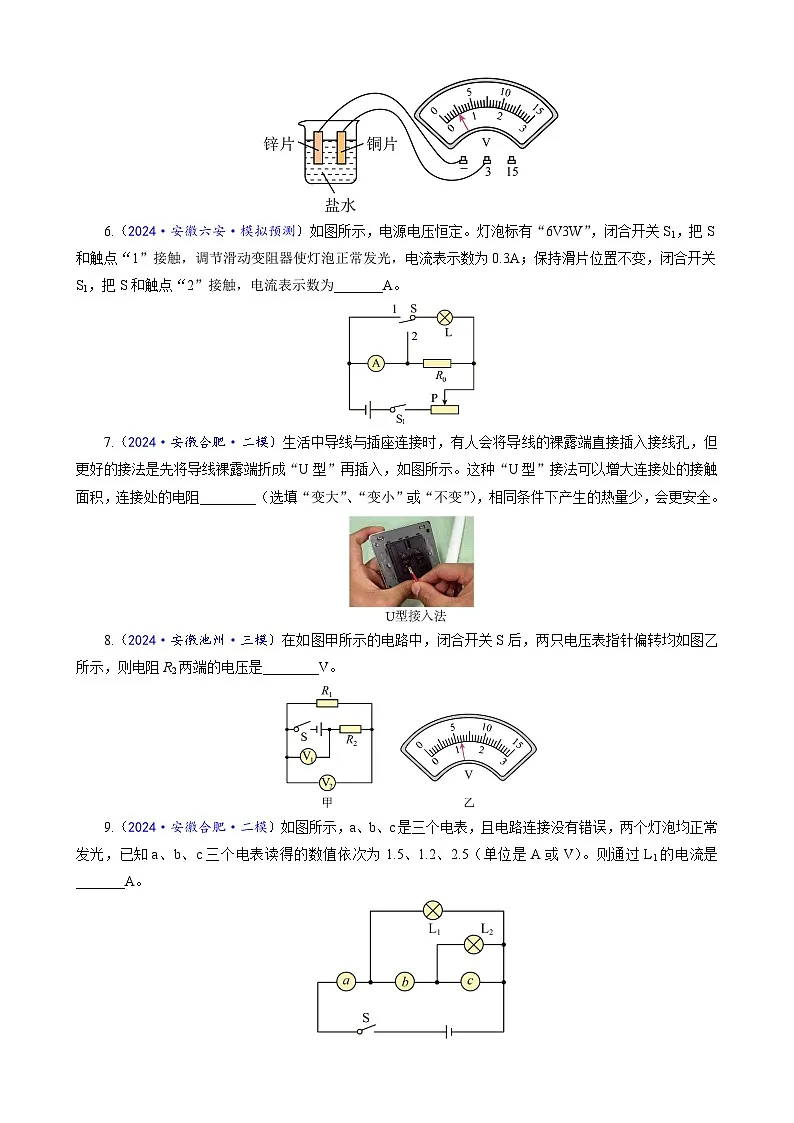

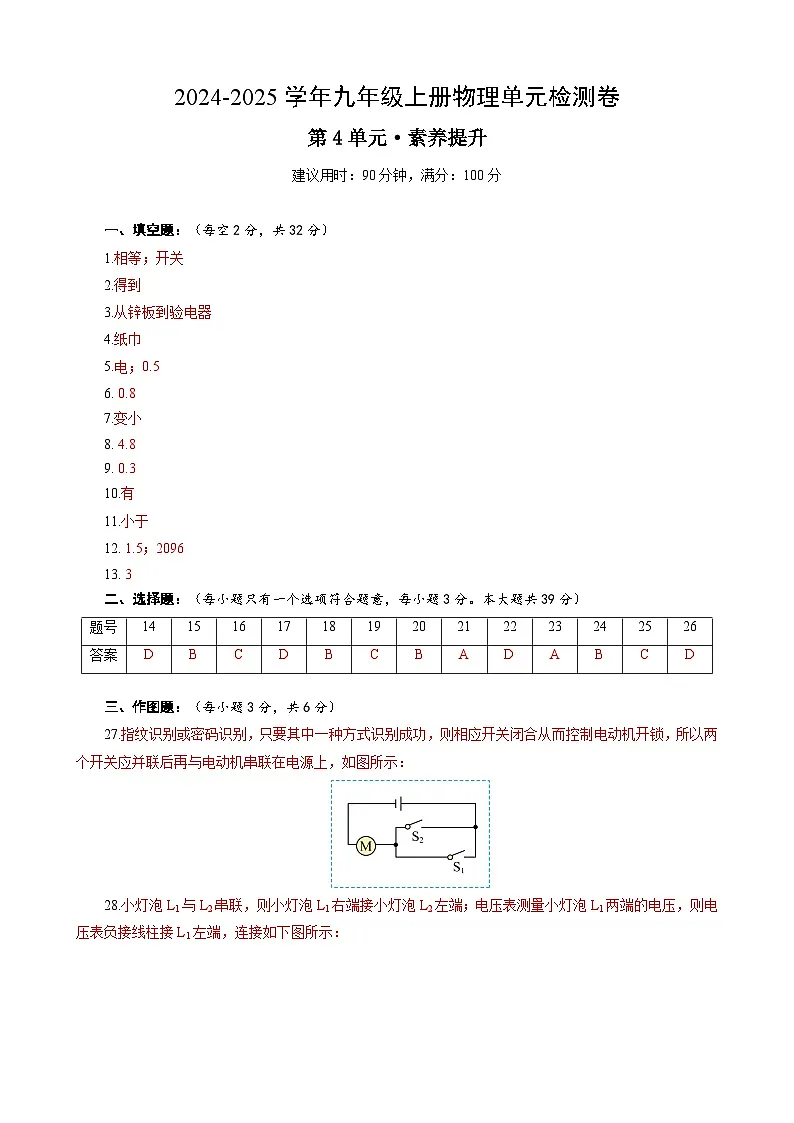

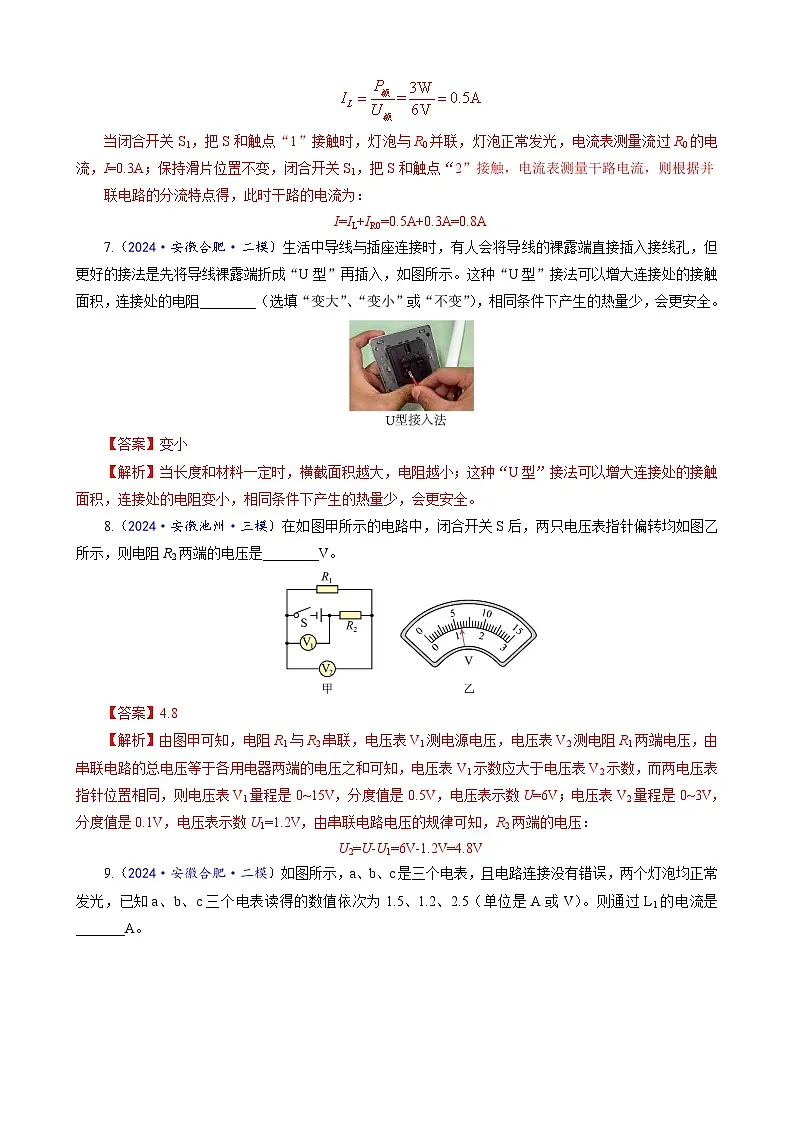

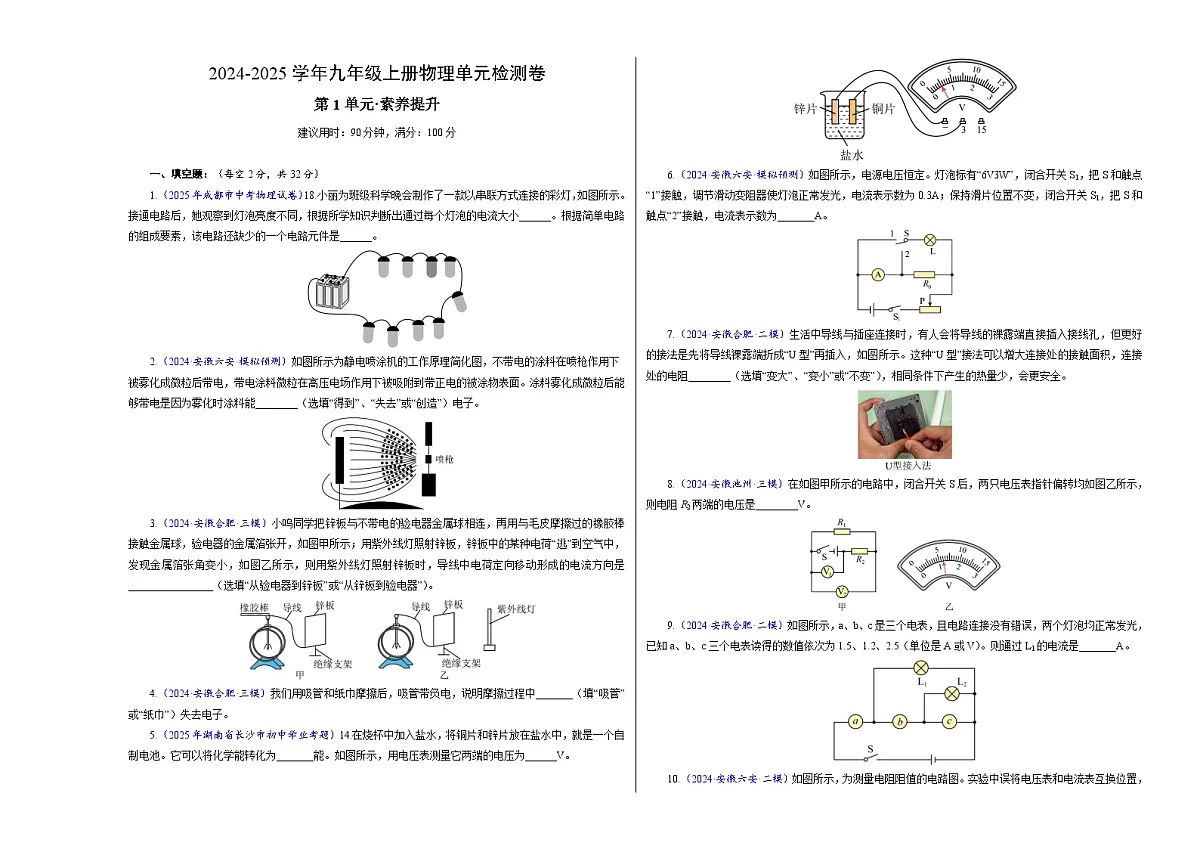

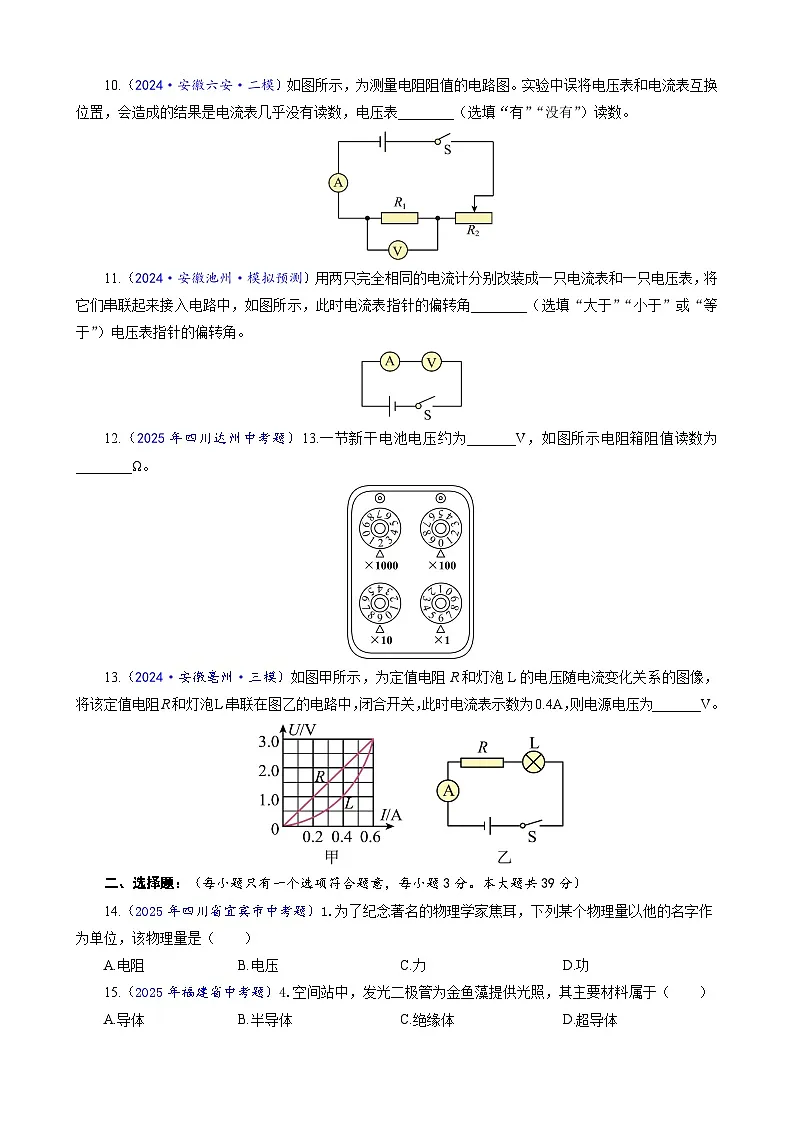

2024-2025学年九年级上册物理单元检测卷第4单元·素养提升建议用时：90分钟，满分：100分一、填空题：（每空2分，共32分）1.相等；开关2.得到3.从锌板到验电器4.纸巾5.电；0.56. 0.87.变小8. 4.89. 0.310.有11.小于12. 1.5；209613. 3二、选择题：（每小题只有一个选项符合题意，每小题3分。本大题共39分）三、作图题：（每小题3分，共6分）27.指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机开锁，所以两个开关应并联后再与电动机串联在电源上，如图所示：28.小灯泡L1与L2串联，则小灯泡L1右端接小灯泡L2左端；电压表测量小灯泡L1两端的电压，则电压表负接线柱接L1左端，连接如下图所示：四、实验题：（第29题4分，第30题3分，第31题6分，第32题2分，第33题3分。共18分）29.方案一：实验器材：电源、小灯泡、冻有两个铜片做接线柱的冰块、开关各一个，若干导线。……………………………………………………………………………………………………………（1分）实验步骤：………………………………………………………………………………………………（1分）①按照设计的电路图连接各实验器材；②闭合开关，观察小灯泡是否发光。实验结论：若小灯泡发光，说明冰可以导电；若小灯泡不发光，说明冰不可以导电。…………（1分）……………………………………………………………………………（1分）方案二：………………………………………………………………………………（评分标准同方案一）实验器材：电源、电流表、电阻、冻有两个铜片做接线柱的冰块、开关各一个，若干导线。实验步骤：①按照设计的电路图连接各实验器材；②闭合开关，观察电流表指针是否发生偏转；实验结论：若电流表指针偏转，说明冰可以导电；若电流表指针不偏转，说明冰不可以导电。30.（1）L1和L2；（2）电压表应与所测用电器并联；（3）C31.（1）（2）断开；无；（3）1.20；之和；更换电压不同的电源多次实验32.（1）将电流表换成小量程；（2）实验时使用了相同规格的灯泡33.（1）L1断路；（2）电流表的正负接线柱接反了；（3）不变五、计算题：（共5分；解答要有必要的公式和过程，只有最后答案的不能得分）34.家庭电路中，一盏灯、一台电视机、一台电冰箱是并联的，所以干路的电流为：I=500×10−3A+800×10−3A+200×10−3A=1.5A…………………………………………………………（1分）此时干路的电流小于允许通过的最大电流5.5A，所以这些用电器可以同时使用。 …………（1分）剩余电流为：I1=I总−I=5.5A−1.5A=4A………………………………………………………………………………（1分）通过一盏灯的电流为：I灯=200×10−3A=0.2A…………………………………………………………………………………（1分）则还能装相同的灯的数量为： …………………………………………………………………………（1分）答：这些用电器可以同时工作，且还能装20盏相同的灯。题号14151617181920212223242526答案DBCDBCBADABCD
