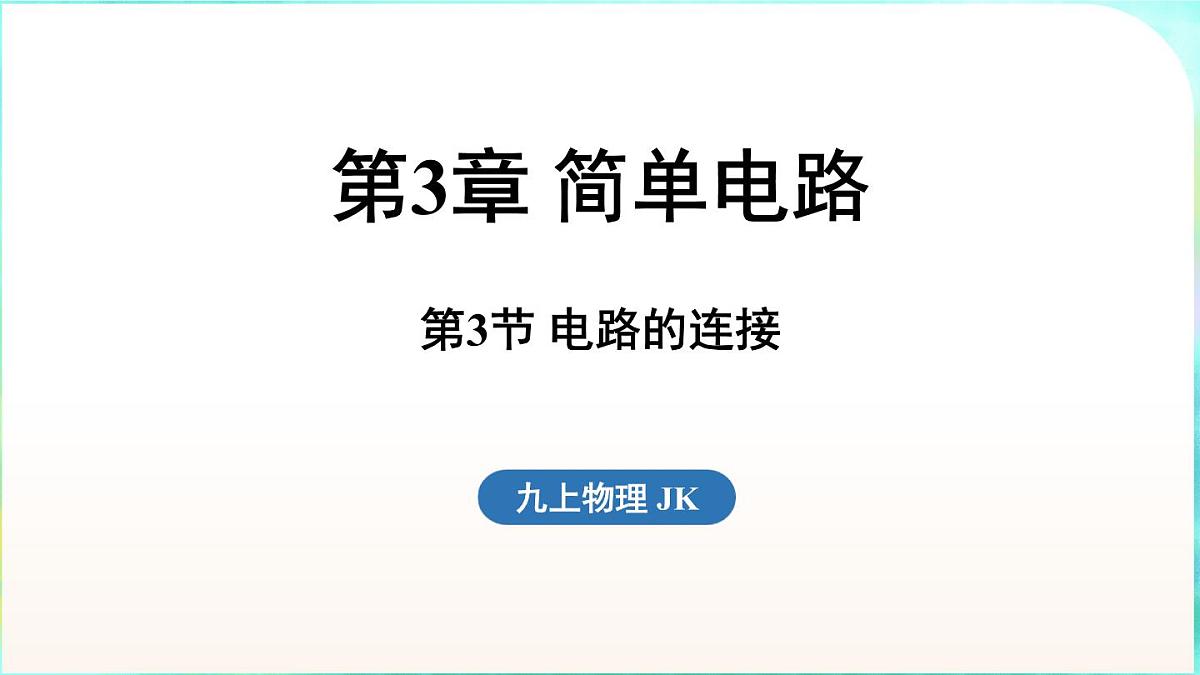

物理第3章 简单电路第3节 电路的连接备课ppt课件

这是一份物理第3章 简单电路第3节 电路的连接备课ppt课件，共32页。PPT课件主要包含了辨析比较等内容，欢迎下载使用。

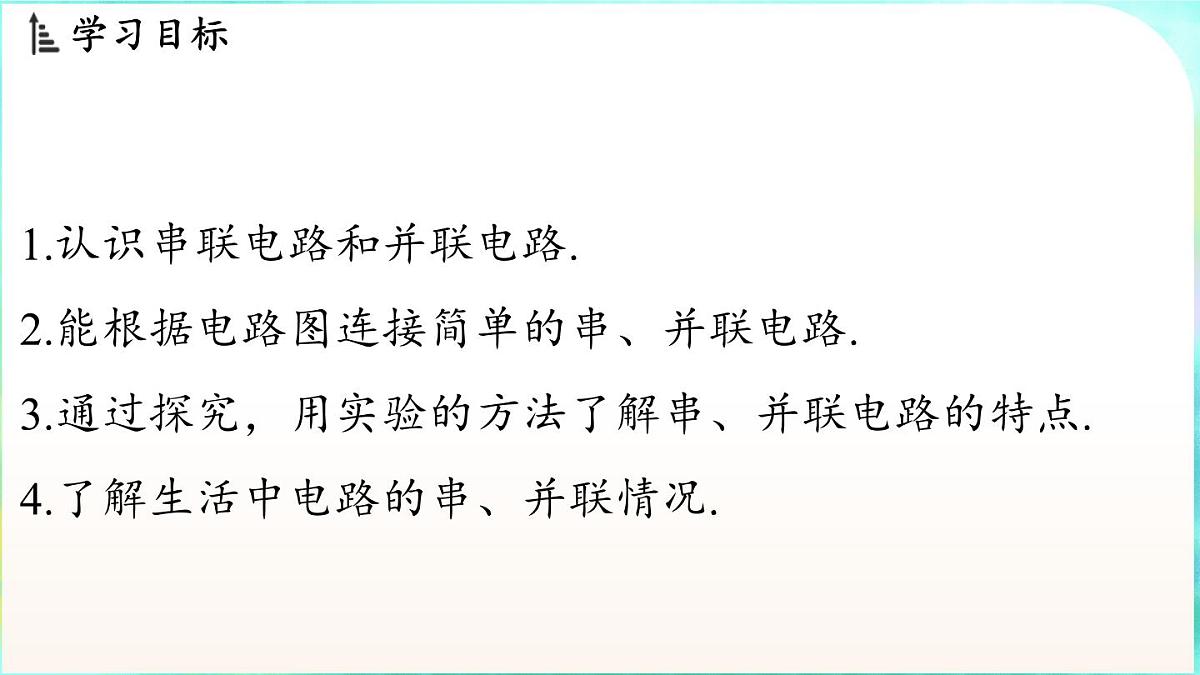

1.认识串联电路和并联电路.2.能根据电路图连接简单的串、并联电路.3.通过探究，用实验的方法了解串、并联电路的特点.4.了解生活中电路的串、并联情况.

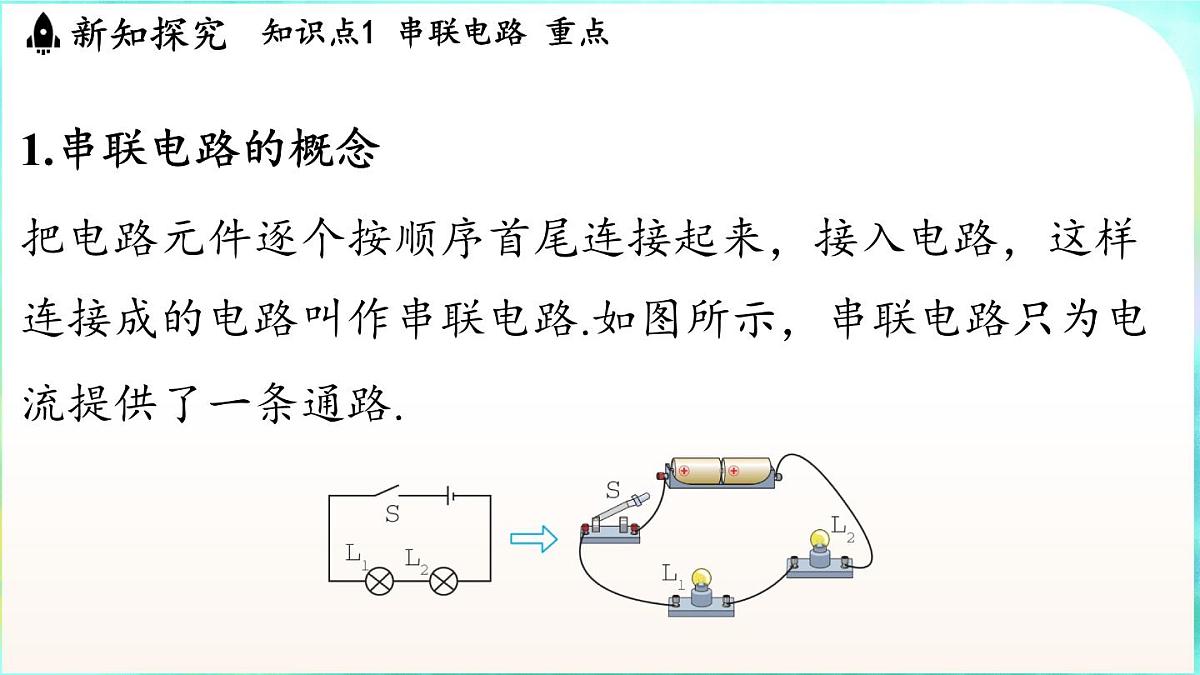

1.串联电路的概念把电路元件逐个按顺序首尾连接起来，接入电路，这样连接成的电路叫作串联电路.如图所示，串联电路只为电流提供了一条通路.

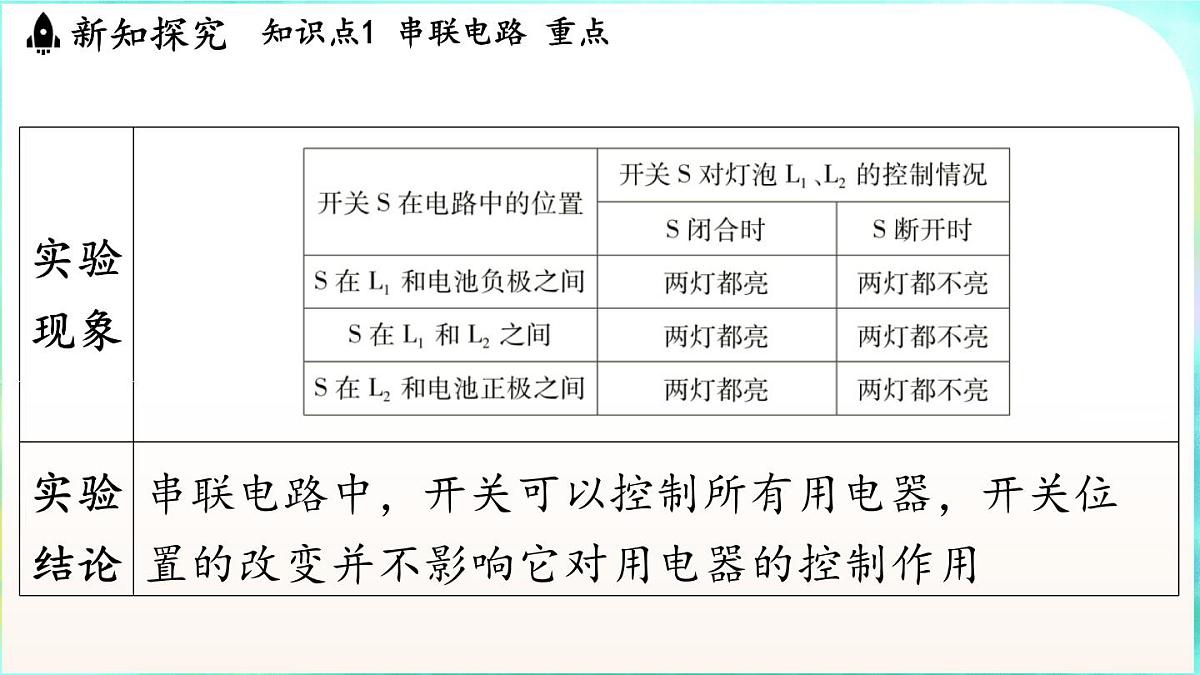

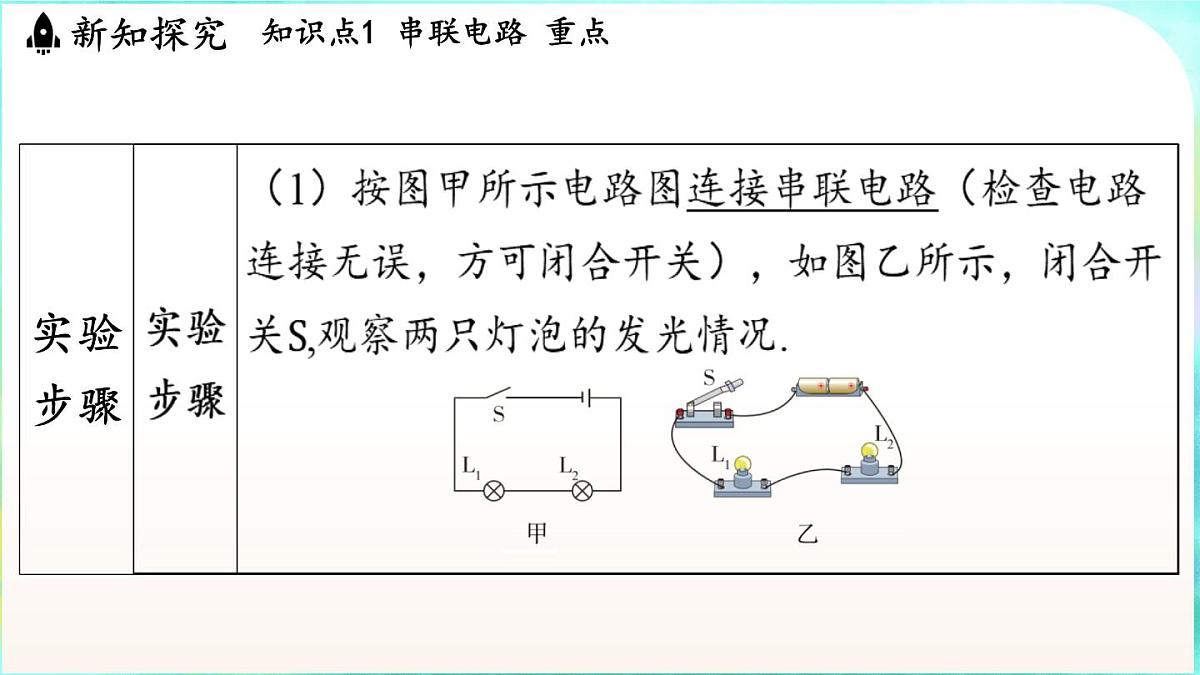

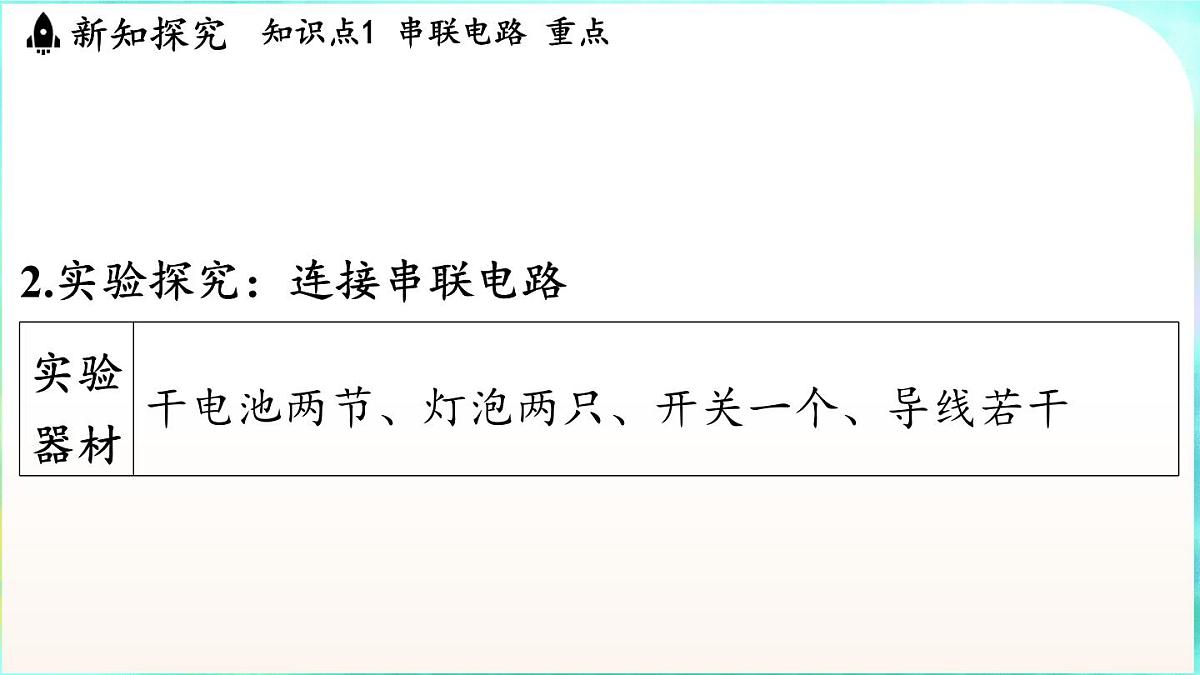

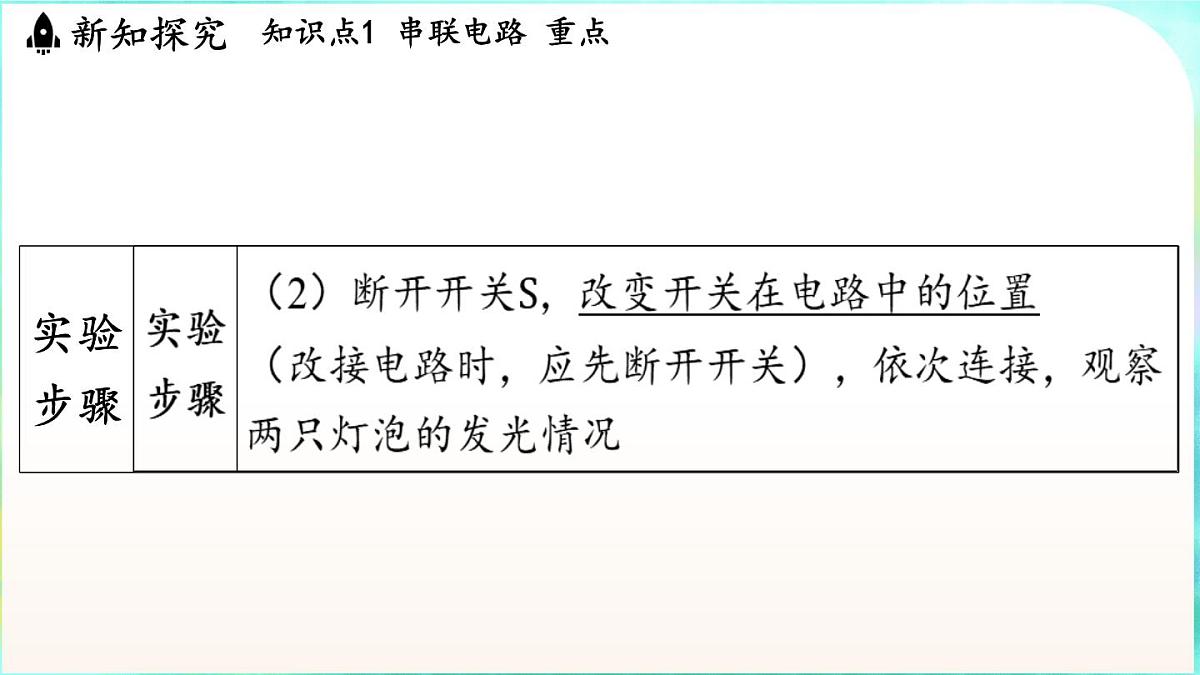

2.实验探究：连接串联电路

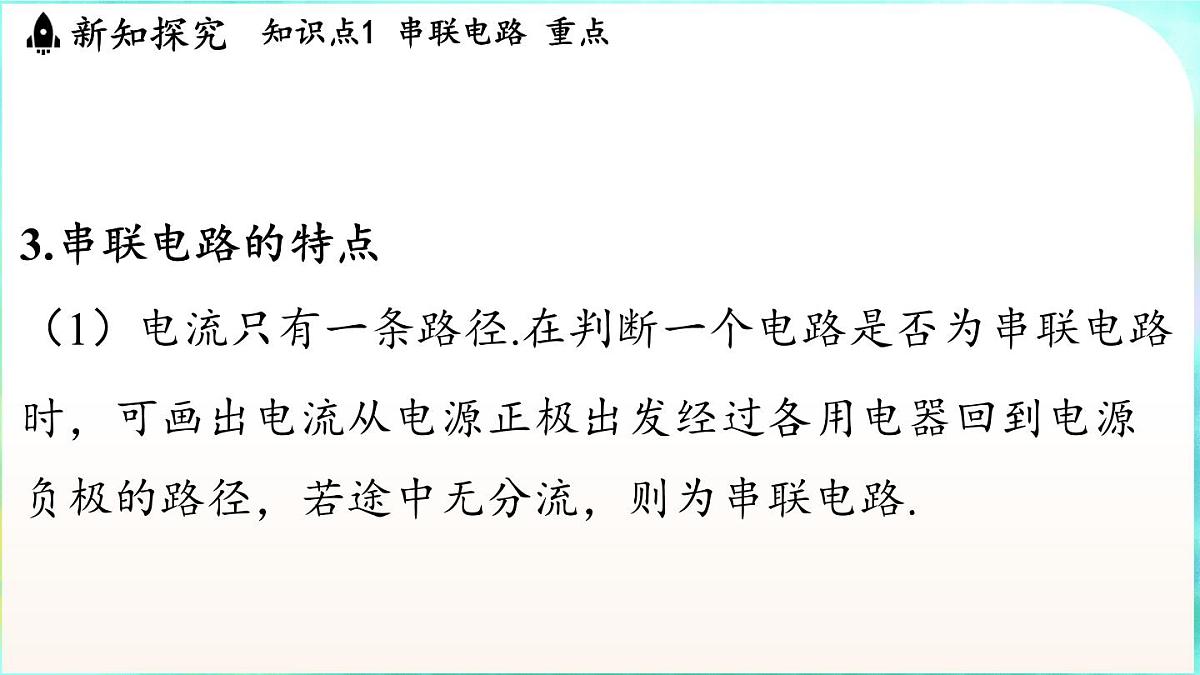

3.串联电路的特点（1）电流只有一条路径.在判断一个电路是否为串联电路时，可画出电流从电源正极出发经过各用电器回到电源负极的路径，若途中无分流，则为串联电路.
（2）通过一个用电器的电流一定也通过另一个用电器，各用电器工作时相互影响，若其中一个用电器因开路而停止工作，则所有用电器都不能工作.（3）开关控制整个电路，开关位置的改变不影响其控制作用.
1.并联电路的概念两个或两个以上电路元件并列接在电路两点间，由这种连接方式连接成的电路叫作并联电路.如图所示，并联电路为电流提供了多条通路.
（1）干路：并联电路中没有出现分支的部分.（2）支路：并联电路中各个分支.2.实验探究：连接并联电路
3.并联电路的特点（1）电流有两条或两条以上路径，有干路与支路之分.（2）干路电流在分支处分成多股流入各支路，每条支路中都有一部分电流流过，汇合后再流回电源负极，即每条支路都与电源形成一条通路，不同支路上的用电器互不影响.（3）开关的作用与它的位置有关，干路开关控制整个电路，支路开关只控制该支路.
串联电路中的开关控制整个电路，但开关能控制整个电路的不一定就是串联电路，因为并联电路中的干路开关也能控制整个电路.
判断某一电路的连接方式是串联还是并联，要抓住串、并联电路的特征进行分析，常用的方法有以下三种：1.电流路径法（最常用的方法）
2.拆除法（识别较难电路）
3.节点法（识别不规范电路）
A. B. C. D.
2.生活中的并联电路（各支路互不影响，都可单独工作）家庭电路中的电灯、电吹风机、电冰箱、电视机、电脑等用电器都是以并联的方式连接在电路中的，教室里的电灯、饮水机等也都是并联连接的.
3.生活中典型电路设计
