物理教科版（2024）第4章 电流、电压和电阻第1节 电流课堂教学课件ppt

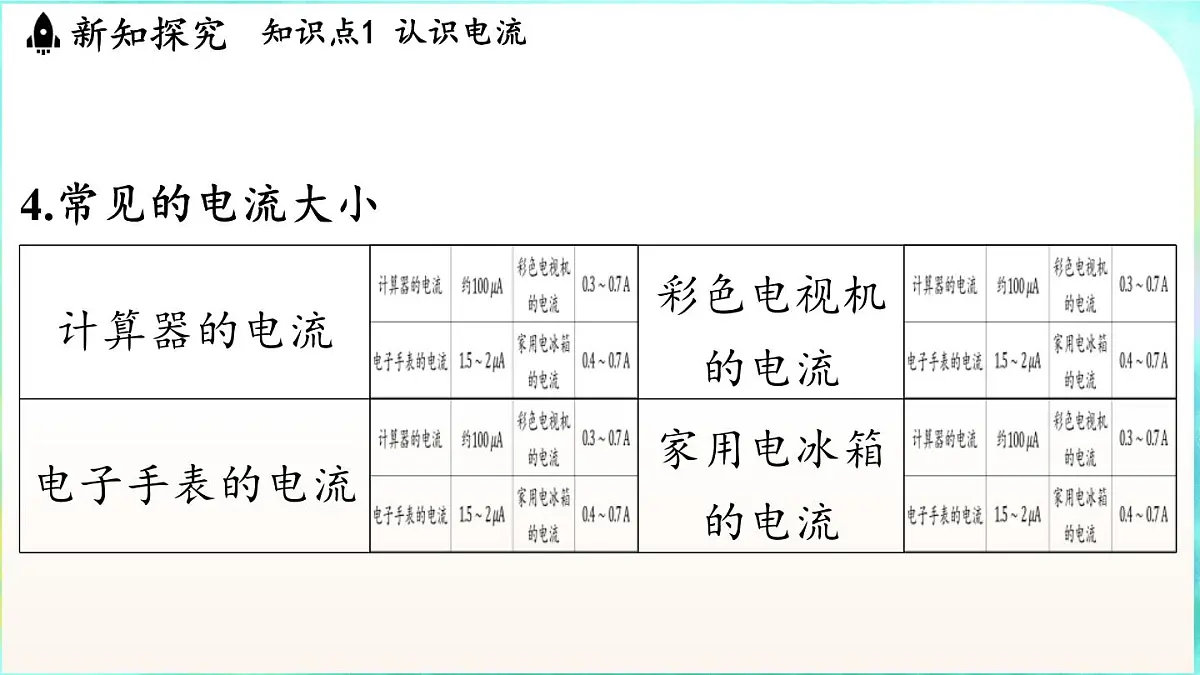

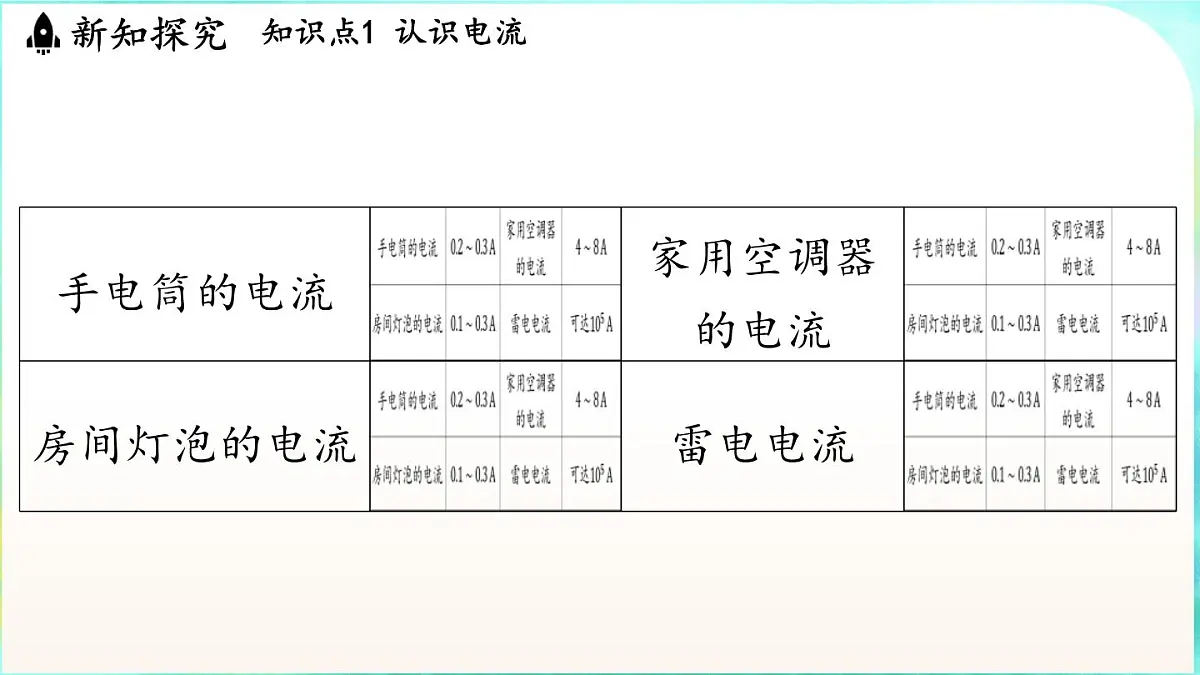

这是一份物理教科版（2024）第4章 电流、电压和电阻第1节 电流课堂教学课件ppt，共33页。PPT课件主要包含了常见的电流大小，认识电流表，电流表的使用，2示例等内容，欢迎下载使用。

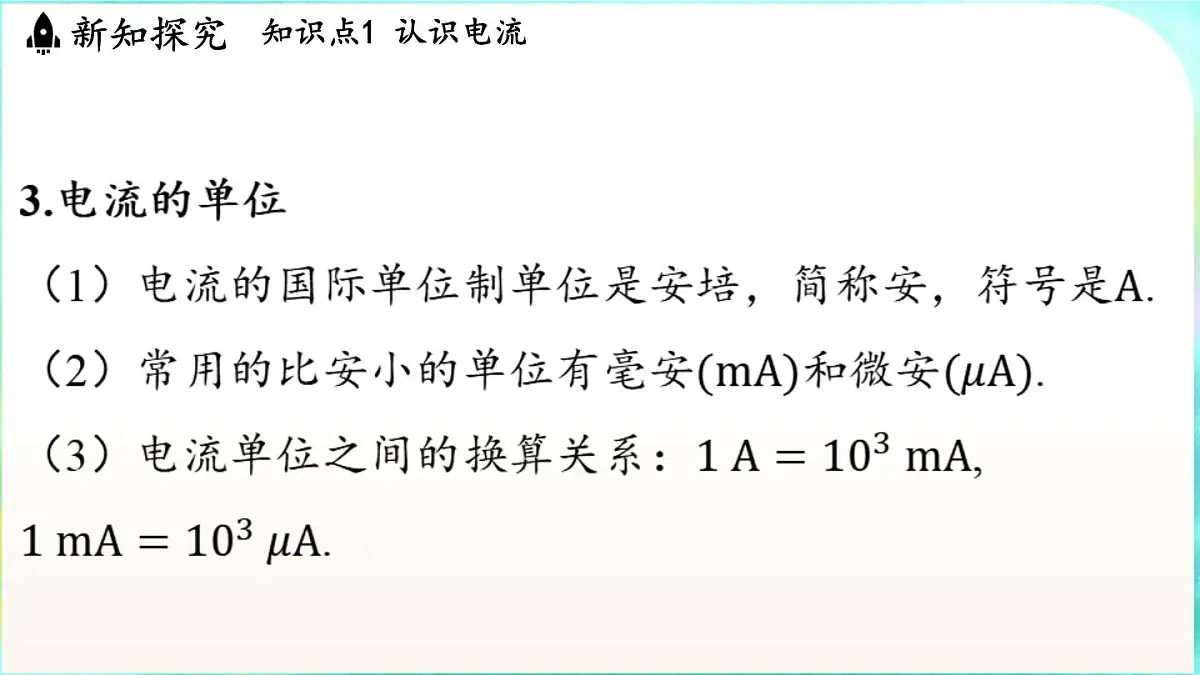

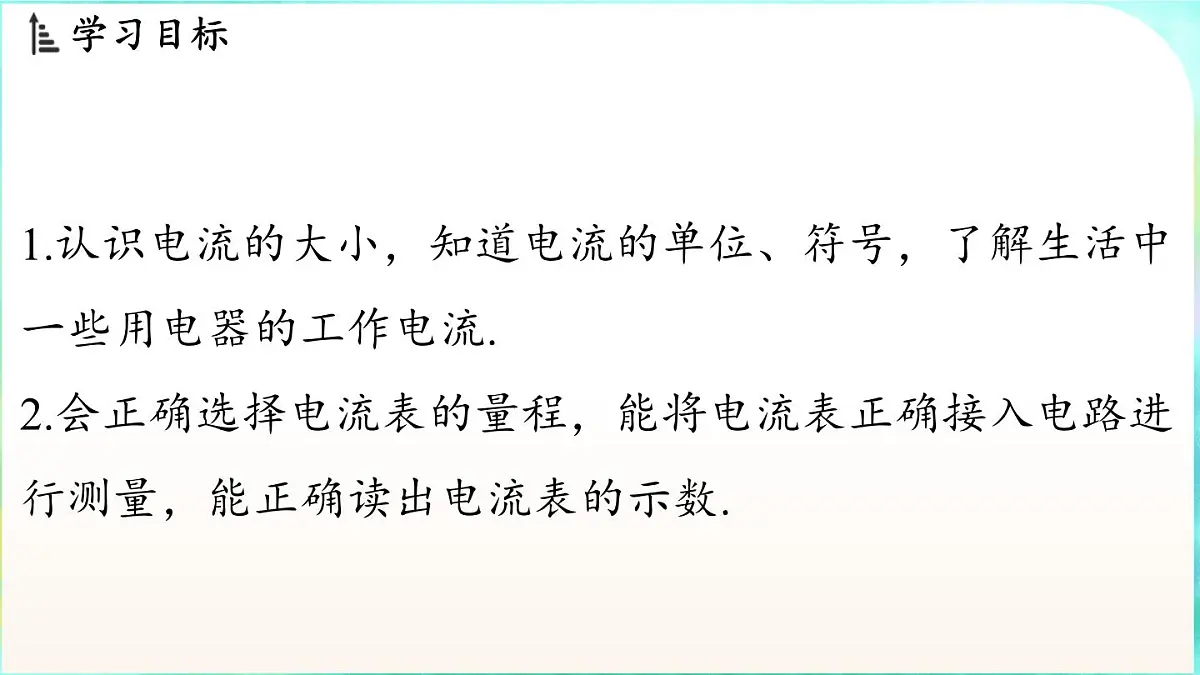

1.认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流.2.会正确选择电流表的量程，能将电流表正确接入电路进行测量，能正确读出电流表的示数.

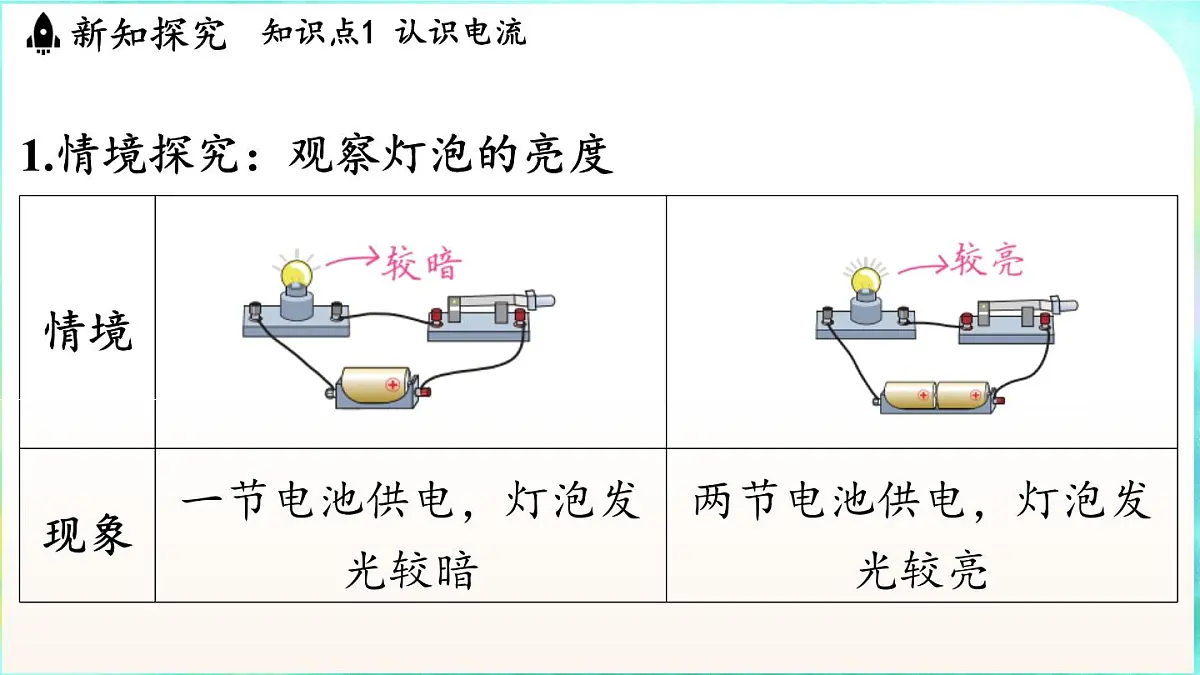

1.情境探究：观察灯泡的亮度
特别提醒“试触法”的作用使电流表的一接线柱接好，用导线快速碰接另一接线柱，通过试触达到：（1）判断电路是否接通，若指针动，则电路接通，否则未接通；
（2）判断正、负接线柱是否接反，若顺时针偏转，则接正确，否则接反；（3）判断量程是否合适，先用大量程试触，若指针偏转角度过小，则量程选择过大，应改接小量程.
A. B. C. D.
3.电流表的读数（1）“三步”读出电流表的示数
图4-1-4 电流表的示数.
典例3 某同学在使用电流表测量通过某一灯泡电流的实验中，用开关“试触”，观察到电流表的指针反向偏转，于是他立即断开开关.
（1）测量时产生这种现象的原因是_________________________.
电流表正、负接线柱接反
[解析] 闭合开关后，发现电流表的指针反向偏转，原因是电流表正、负接线柱接反了.
（2）该同学为了完成实验，下一步应该采取的措施是______________________________.（3）改正错误后，该同学再闭合开关，电流表示数如图所示，则此时电流大小为____A.
将电流表正、负接线柱接线对调
