沪粤版物理九年级上册 14.1 电阻 课件+教案

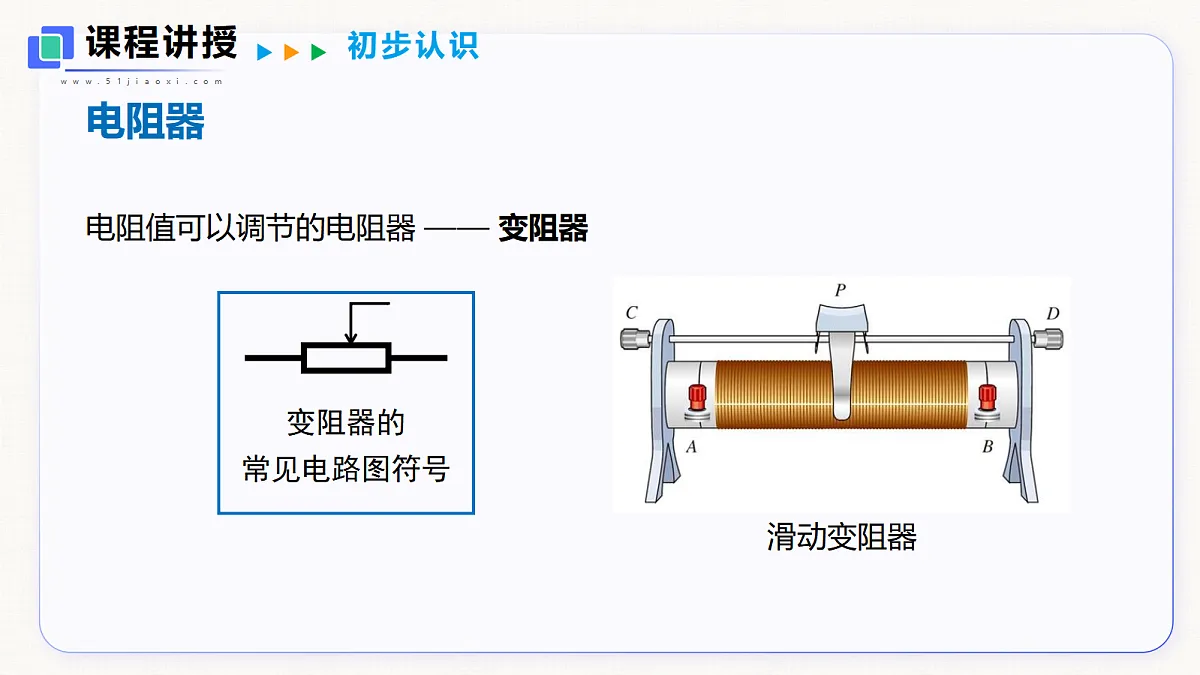

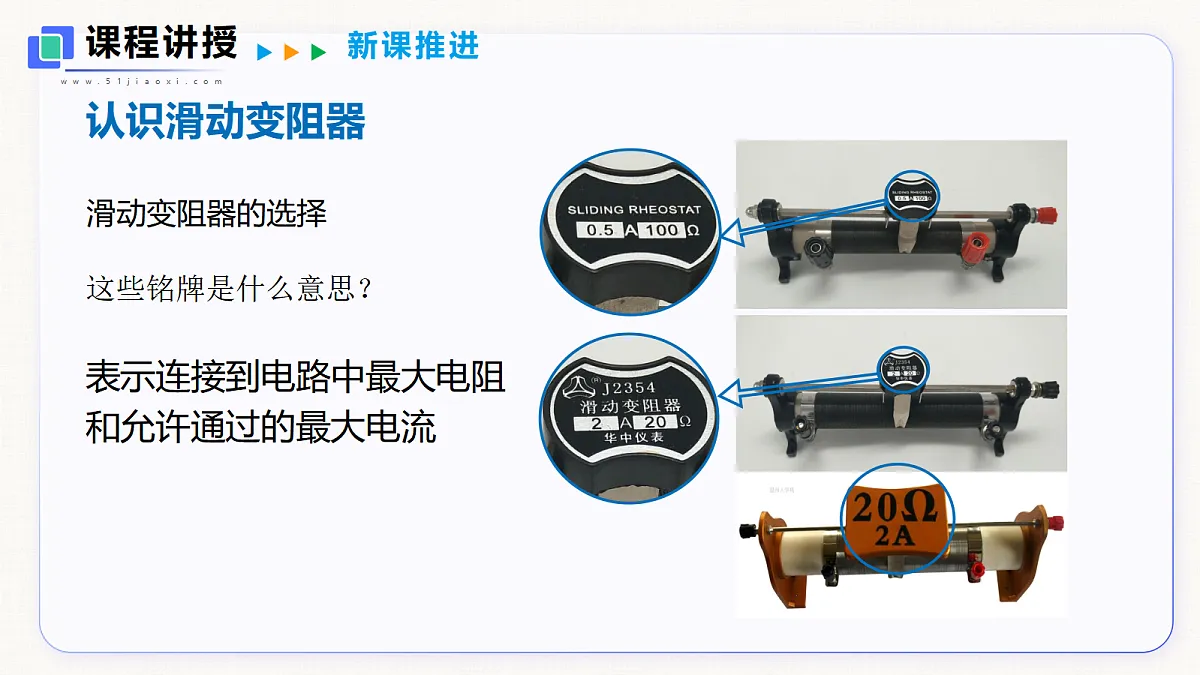

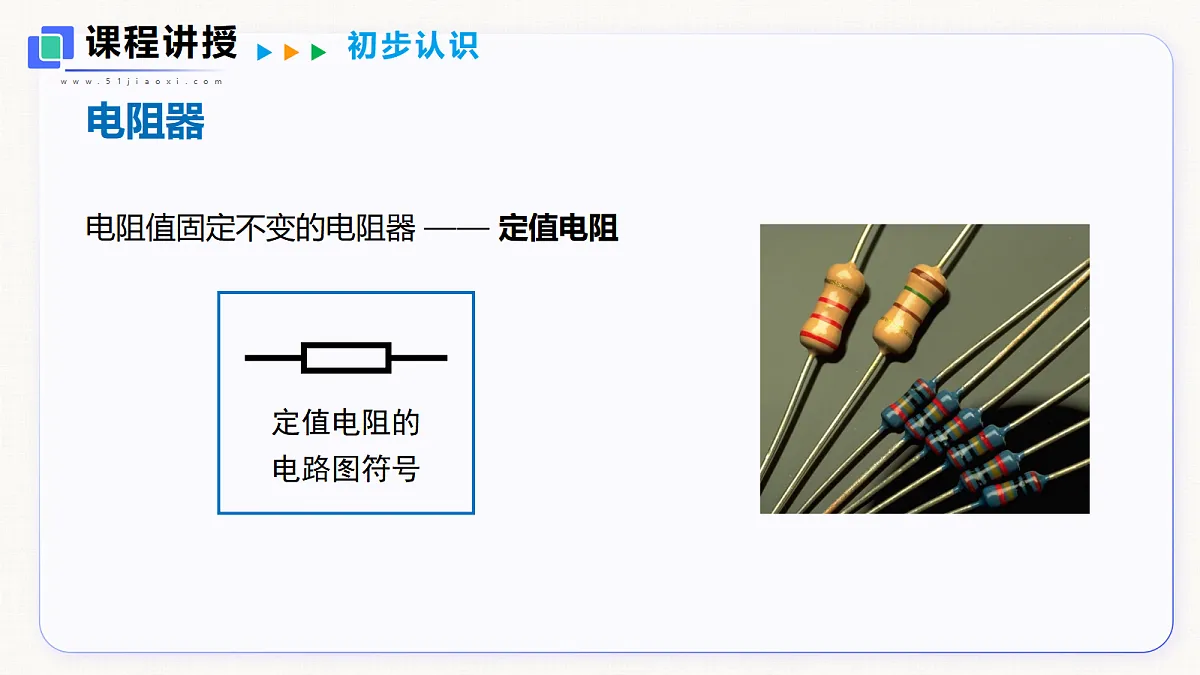

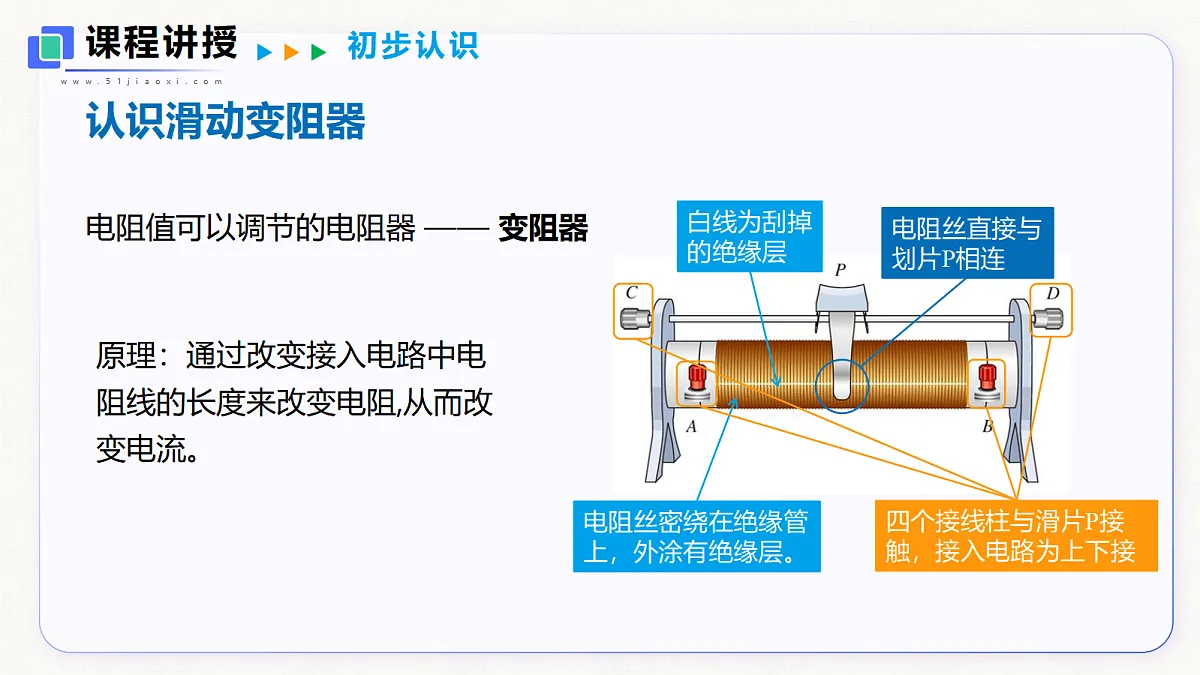

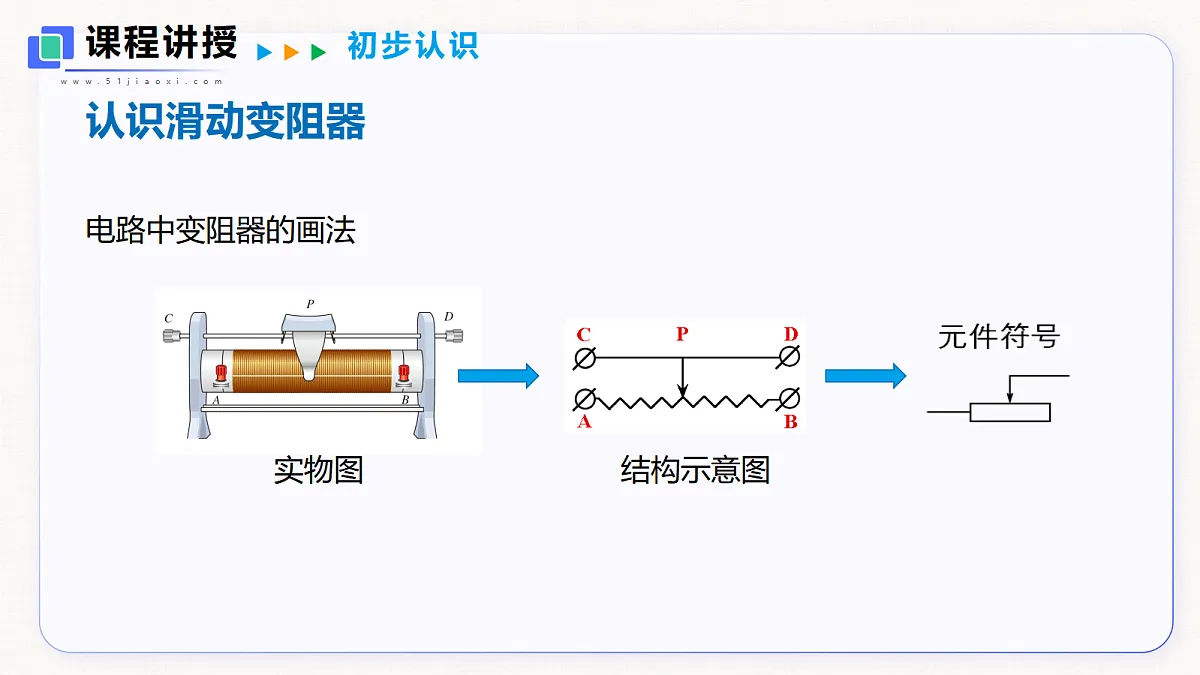

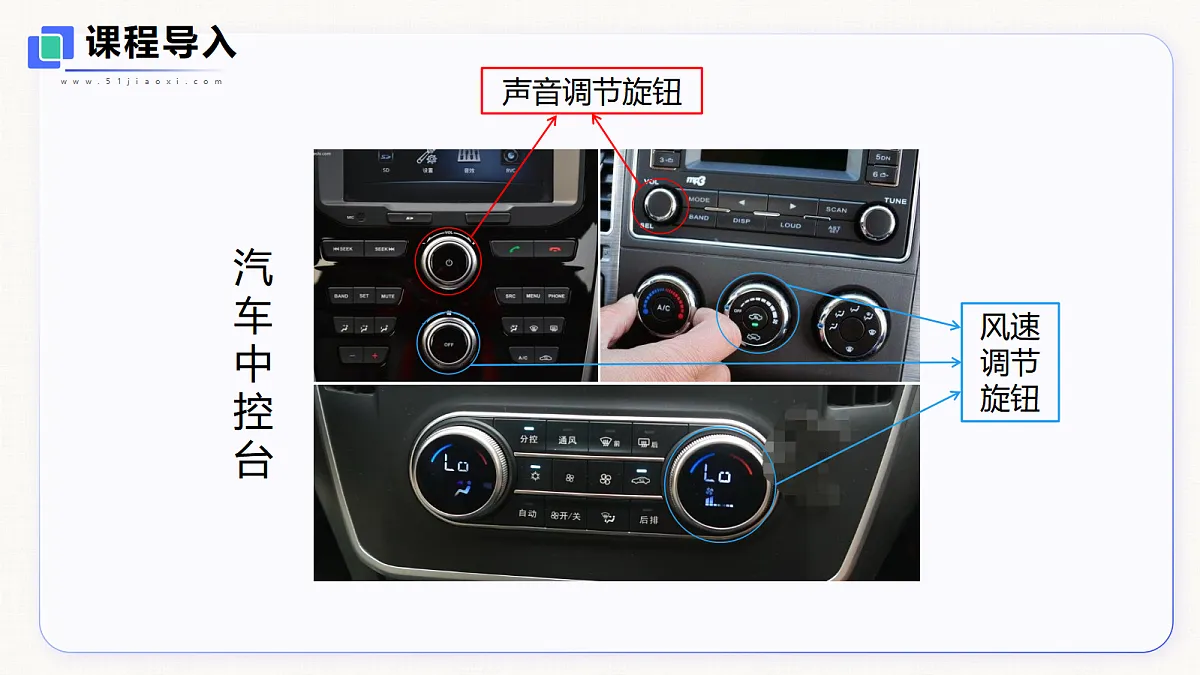

14.1 电阻沪粤版九年级上册 第十四章第2课时课程导入声音调节旋钮风速调节旋钮汽车中控台课程导入声音大小的变化，风速大小的变化可能是由哪些因素引起的？课程讲授电阻器初步认识电阻值固定不变的电阻器 —— 定值电阻课程讲授电阻器初步认识电阻值可以调节的电阻器 —— 变阻器课程讲授认识滑动变阻器初步认识电阻值可以调节的电阻器 —— 变阻器原理：通过改变接入电路中电阻线的长度来改变电阻,从而改变电流。电阻丝密绕在绝缘管上，外涂有绝缘层。白线为刮掉的绝缘层电阻丝直接与划片P相连四个接线柱与滑片P接触，接入电路为上下接课程讲授认识滑动变阻器初步认识电路中变阻器的画法结构示意图实物图课程讲授认识滑动变阻器滑动变阻器的选择这些铭牌是什么意思？表示连接到电路中最大电阻和允许通过的最大电流新课推进课程讲授认识滑动变阻器滑动变阻器接入电路接线方式有哪些？1.连接CD，只有导线连接在电路，无法控制电阻变化2.连接AB，变阻器最大电阻连接电路，无法控制电阻变化3.连接CB，可以控制电阻变化，移动P从左到右电阻逐渐减小4.连接DA，可以控制电阻变化，移动P从左到右电阻逐渐增大5.连接DB，与CB结果相同6.连接CA，与DA结果相同正确使用方法：一上一下新课推进课程讲授新课推进用滑动变阻器改变通过小灯泡的电流实验：用滑动变阻器使小灯泡由暗变亮，并观察通过小灯泡的电流变化。（画出电路图，连接实物电路）注意事项：按图示接法，闭合开关前滑片应置于最右端，滑片向左移动时，滑动变阻器的电阻变小，小灯泡变亮。课程讲授新课推进用滑动变阻器改变通过小灯泡的电流课程讲授新课推进新课推进补充：电阻器滑动变阻器的作用1.通过改变电路中的电阻，逐渐改变电路中的电流和部分电路的电压；2.保护电路。电位器家用电器音量调节也是变阻器，通常称为电位器。课程讲授新课推进新课推进补充：电阻器汽车中控台中调节音量大小，调节风速大小都应用到变阻器。利用电位器调节耳机音量数字电位器是一种用数字信号控制阻值的器件（集成电路）。与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点。小结课程讲授图形符号：定值电阻　　　　滑动变阻器电阻器滑动变阻器的连接原则：选择一上一下的接线柱。滑动变阻器滑片远离接入的 __ 接线柱，电阻变大。下习题练习1、如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　　）D被短接习题练习2、下列关于滑动变阻器的说法,正确的是(　　) A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的 B.滑动变阻器是靠改变导体的材料来改变导体电阻的 C.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的 D.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变 阻器是靠改变其中任一因素来改变其中导体电阻的C习题练习3、如图 是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变小的是哪个？（　　）D
